Common UI

UE5 - Common UI Guide: A Complete Guide to Inputs & Widgets

Setup

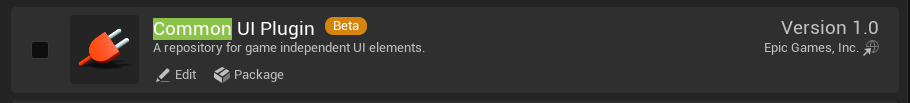

打开插件：

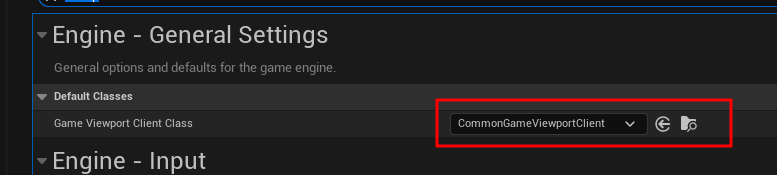

Project Setting设置窗口为CommonGameViewportClinet

Input Setting

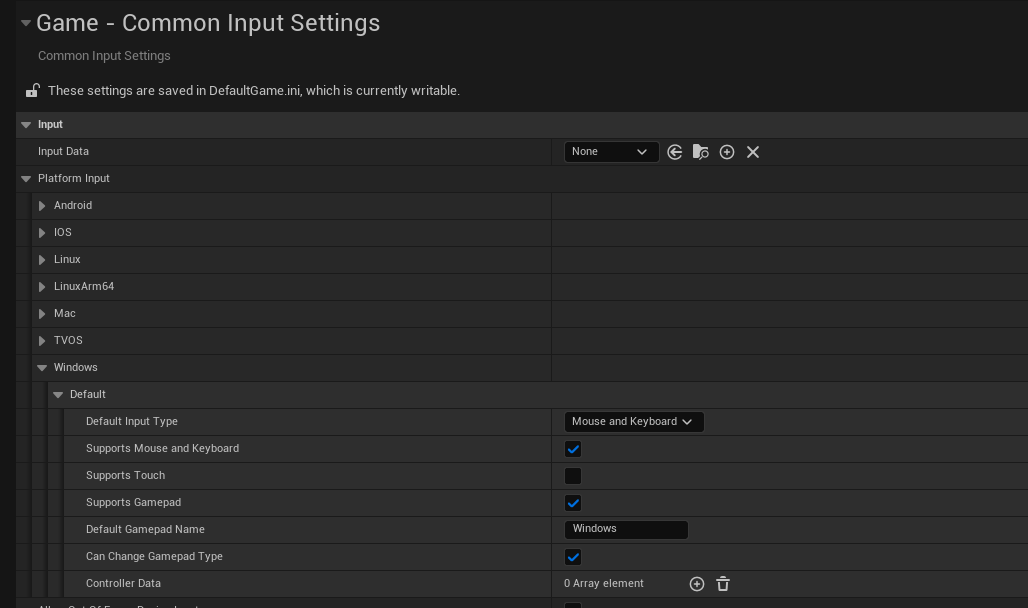

在Project Setting中可以设置不同平台中的输入设置

免费按键图标下载

---

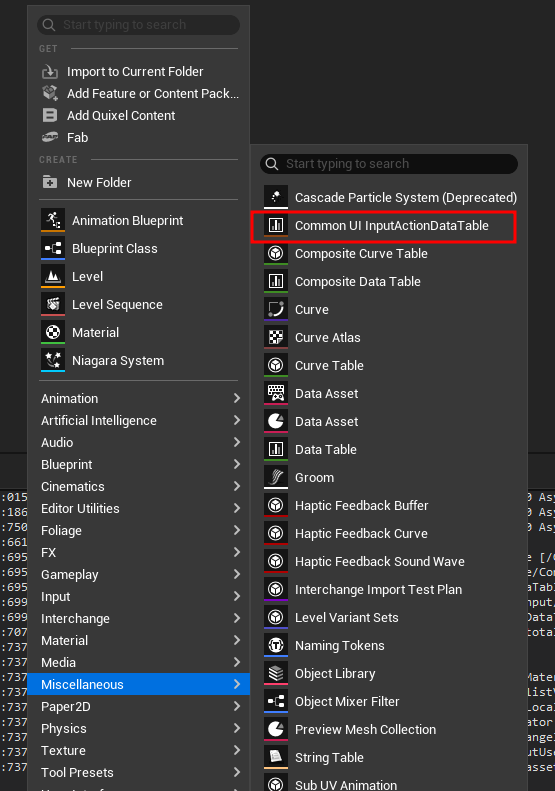

首先新建一个输入数据表：

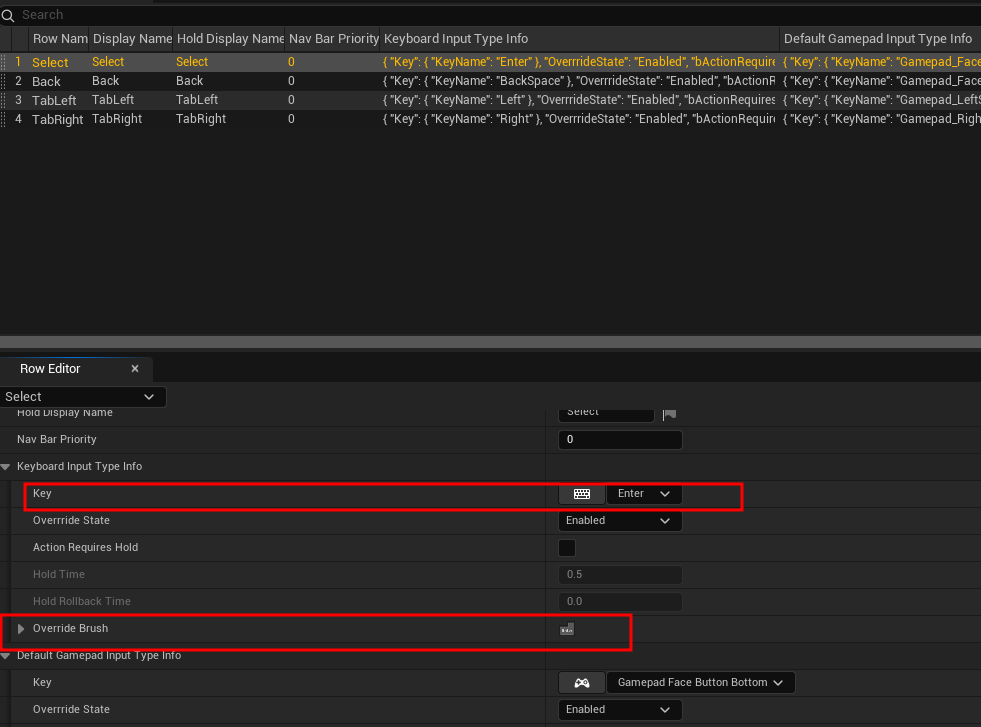

在该表中新建4个按键行为：

这里可以键盘和手柄上对应的按键和图片，其中的Gamepad Input Overrides可以设置其他手柄对应的按键。

---

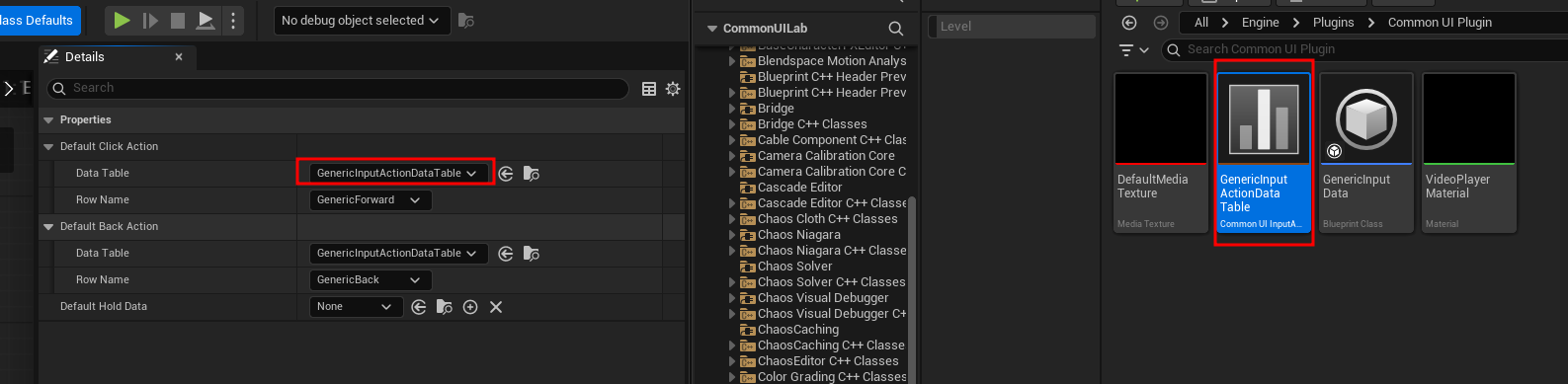

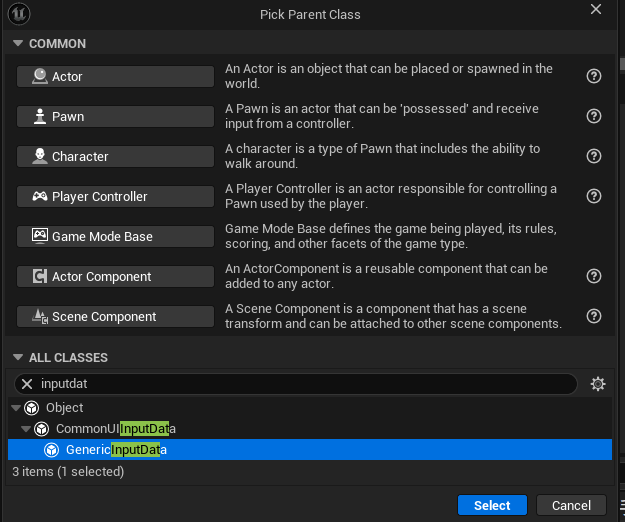

接着创建InputData：

默认有设置对应的InputActionTable，这个表中几乎有所有按键的设置，如果需要可以直接复制其中的选项到我们新建的表即可。

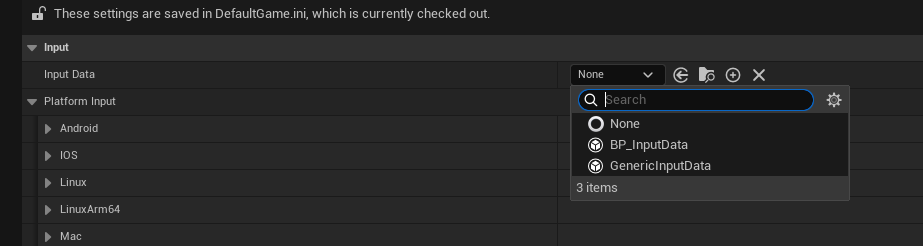

在Project Setting中就可以设置输入数据：

---

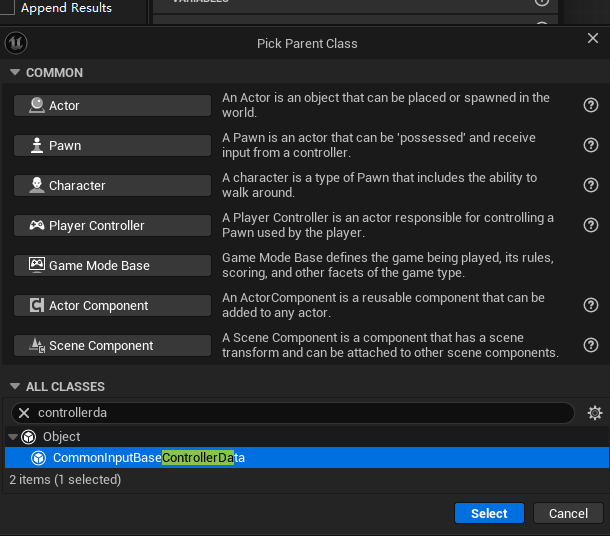

接着创建Controller Data:

该数据是设置不同平台的不同设配的控制数据，这里PC就可以创建两个：

设置按键与图片：

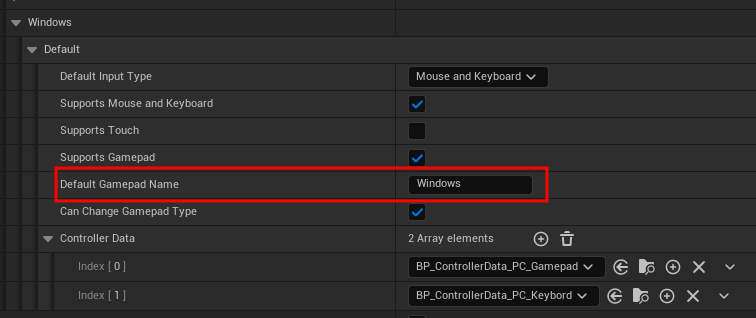

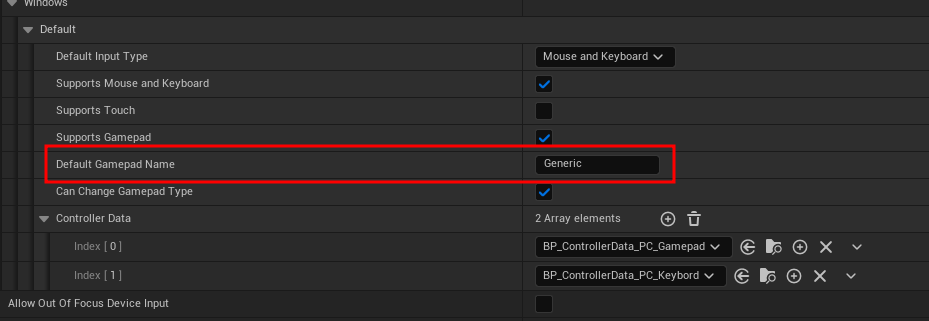

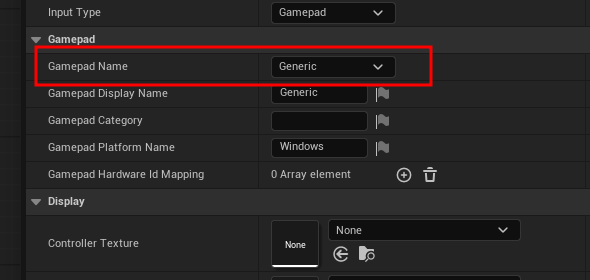

在设置Gamepad Name时，需要和Project Setting中对应平台的Default Gamepad Name一致：

这里改不了名字Gamepad Name，这个是定义在DataDrivenPlatformInfo.ini文件中的。

---

Common UI Widget

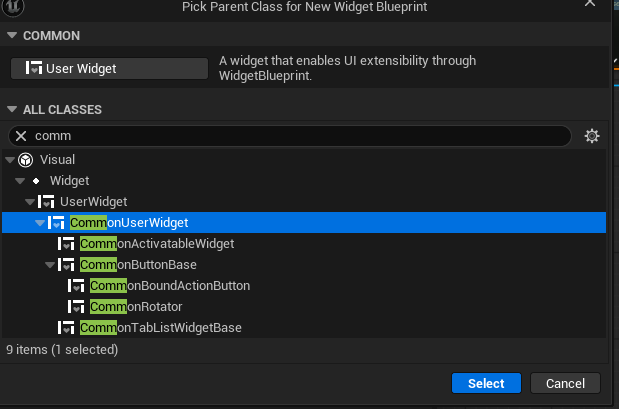

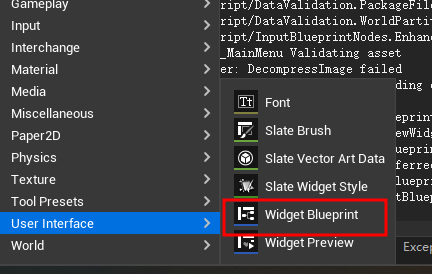

创建UI：

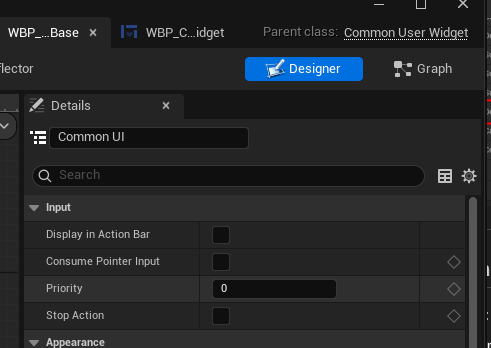

Common User Widget

Common Activatable Widget

Lyra UI

该项目将Lyra中UI模块提取出独立成插件，以便于添加到不同项目中。这篇文档主要讲解如何将该插件接入项目以及一些说明。

Setup

打开插件：

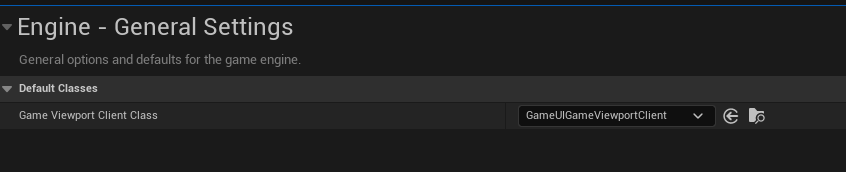

Project Setting设置：

•
•
•
• 需要配置输入和默认UIPolicy,具体配置在下文中。

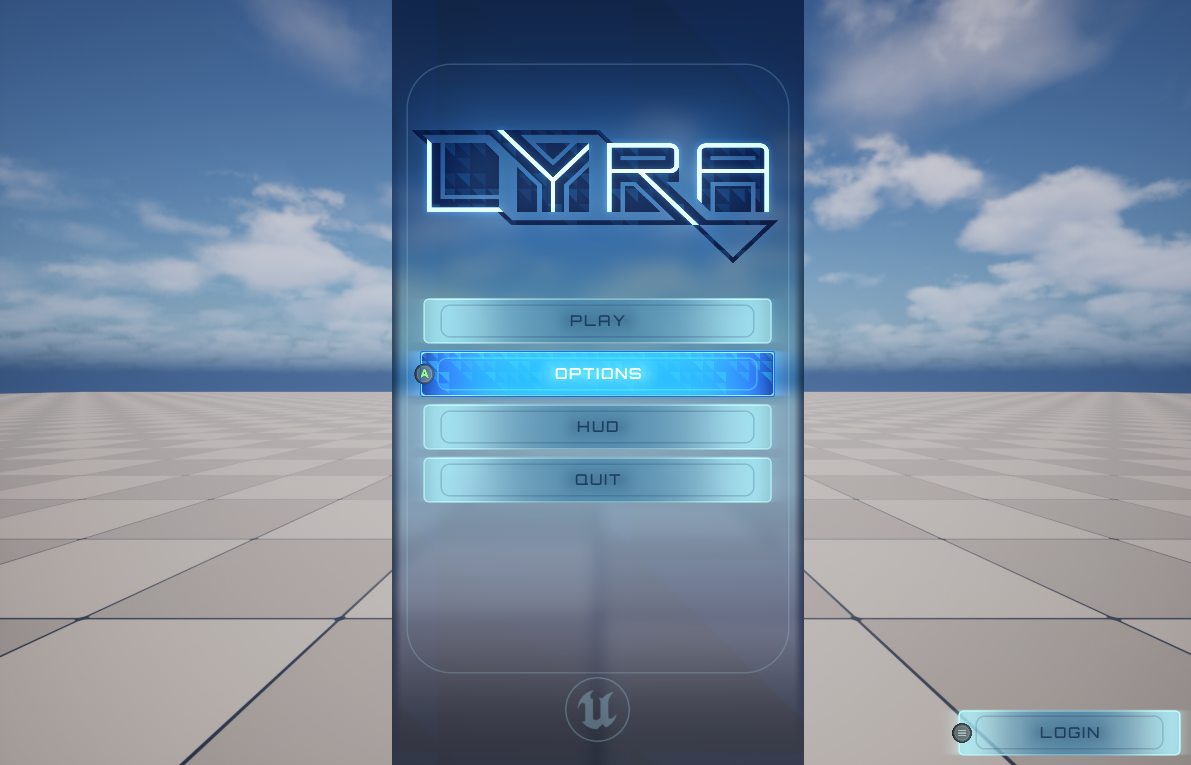

测试场景：/All/Plugins/GameCommonUIBase/MainMenu

Widget

GameUIMessagingSubsystem管理GameUIPolicy，GameUIPolicy决定使用什么样的PrimaryGameLayout，接着PrimaryGameLayout会有多个Layer，每个Layer是一个Switcher，用于控制当前Layer下面显示什么Panel。

GameUIManagerSubsystem

GameUIManager的主要作用就是负责UIPolicy的加载与切换,同时在玩家加入游戏时（本地多人）可以调用NotifyPlayerAdded等函数执行一些操作，并且调用UIPolicy中对应的方法。

同时每帧都会设置所有玩家的PrimaryGameLayout和HUD的可见性同步。

GameUIPolicy

GameUIPolicy的工作，一言以蔽之就是根据本地玩家的状态（添加、删除或销毁）和本地多人交互的模式（单人、轮换和多人），来决定将RootLayout向视口加入或删除。并且向外提供一些get函数。 另外需要注意UCLASS宏内的Within = GameUIManagerSubsystem说明GameUIPolicy只能由GameUIManagerSubsystem的实例创建，不能单独创建。

需要在Project Setting中配置：

PrimaryGameLayout

PrimaryGameLayout负责Layer的注册，以及Widget到Layer的push和remove。此外还有布尔类型的值bIsDormant和相关函数，用于给GameUIPolicy判断本地玩家的RootLayout是否显示在屏幕上。

PrimaryGameLayout就是一个UCommonUserWidget。

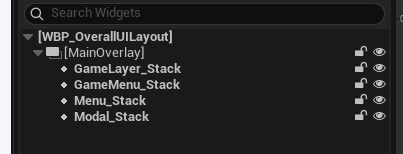

当前默认的布局如下：

• GameLayer是游戏内UI,类似于HUD,通常用于显示游戏状态，即生命条、武器槽等。
• GameMenu是游戏内的菜单，即背包等。
• Menu是游戏菜单，例如游戏开始界面、设置界面等。
• Modal是游戏弹窗,例如保存游戏或者更改游戏设置时弹窗的确定弹窗之类。

每个层就是一个UCommonActivatableWidgetStack，内部包含了一个Switcher，将Panel添加到Layer时，会将Panel添加到Switcher里，再通过设置switcher的index来切换Panel。

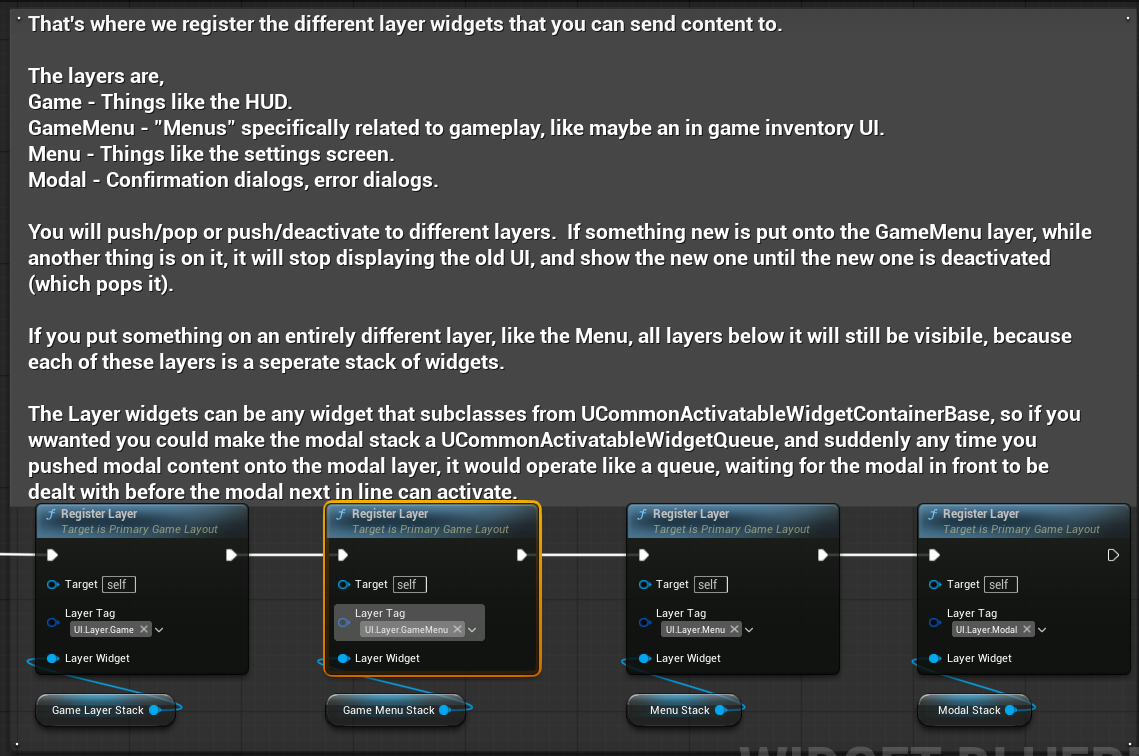

每一个Layer对应着一个GameplayTag：

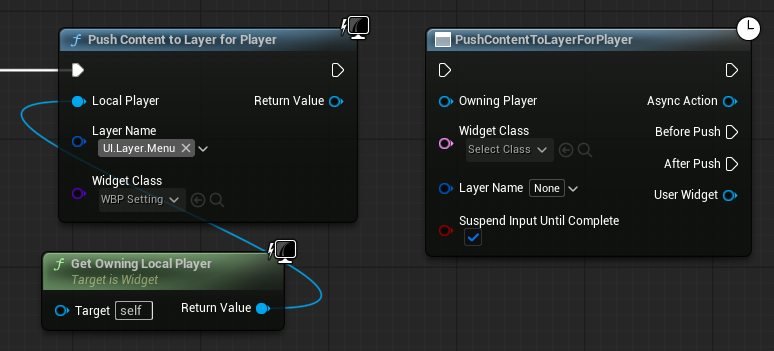

将Panel加到Layer中使用：

将Panel移除Layer使用：

Split Screen

Lyra中为了实现分屏UI，设计了GameUIPolicy和PrimaryGameLayout。这里可以简单理解：

• 在多人游戏且在同一台机器上运行时，UI的规则是GameUIPolicy A，每一个玩家有一个PrimaryGameLayout A，也就是UI布局。
• 在单人游戏时，UI的规则GameUIPolicy B。现在的玩家的UI布局就是PrimaryGameLayout B

这样有些抽象，可以看下图：

由此可以知道一个玩家对应自己UI布局，在项目中使用LocalPlayer来定义的玩家信息。

根据不同玩家加载不同的UI布局触发流程：

• UGameUIGameInstance::AddLocalPlayer 有本地玩家加入到游戏
• UGameUIManagerSubsystem::NotifyPlayerAdded
• UGameUIPolicy::NotifyPlayerAdded 监听本地玩家控制器设置
• AGameUIPlayerController::ReceivedPlayer 本地玩家控器设置完成
• UGameUILocalPlayer::OnPlayerControllerSet 触发委托
• UGameUIPolicy::CreateLayoutWidget 创建布局UI（PrimaryGameLayout）
• UGameUIPolicy::AddLayoutToViewport 添加布局UI到视窗

所以需要需要将以下文件中的实现复制到项目中对应的文件中去：

• GameUILocalPlayer
• GameUIGameInstance
• GameUIPlayerController

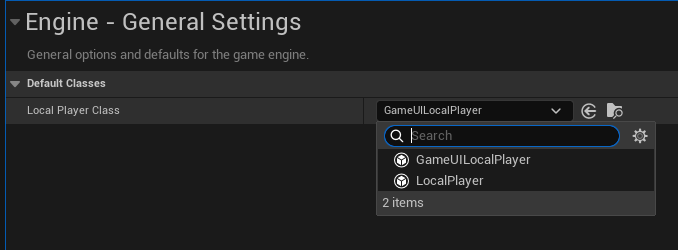

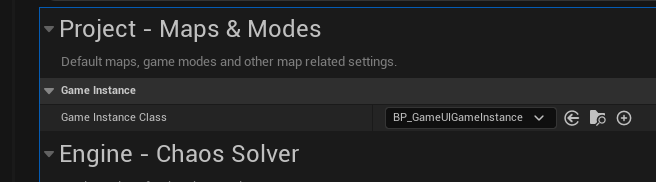

同时需要在Project Setting和GameMode中设置对应。

值得注意的是如果游戏不需要分屏UI这种功能时，GameUIPolicy是可以不需要的，在游戏开始时直接将PrimaryGameLayout加载的视窗渲染即可。

Panel

因为Panel都是有Switcher管理的，所以所有的Panel都需要继承UGameUIActivatablePanel，也就是需要继承至UCommonActivatableWidget。这样才能有Switcher控制显示隐藏。

CommonActivatableWidget

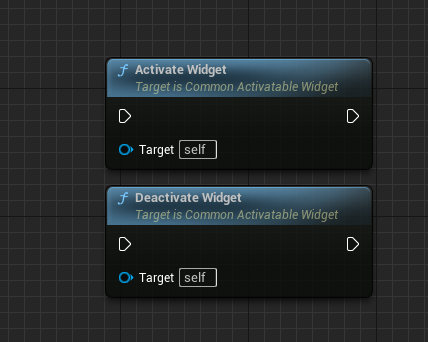

• CommonActivatableWidget在Create出来后默认是Deactivate状态，需要手动Activate：

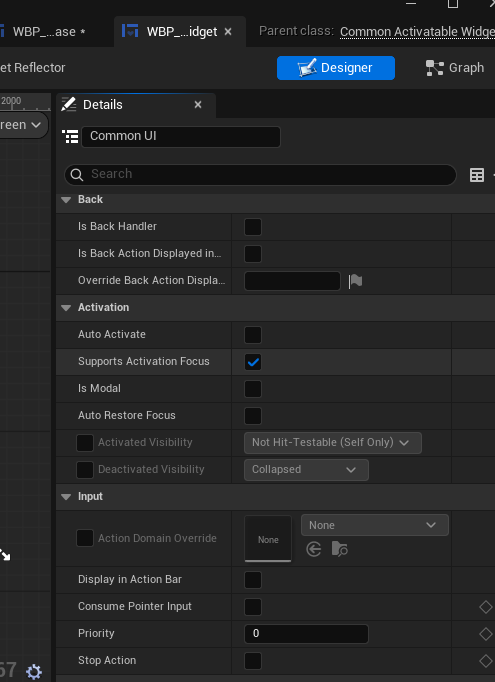

• 也可以在Details-Activation中勾选Auto Activate，勾选后会在Widget Create后自动Activate，Remove后自动Deactivate。

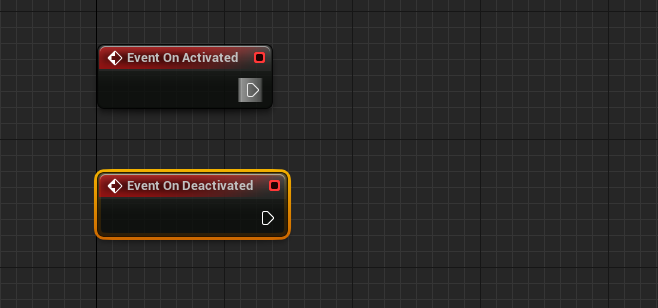

• CommonActivatableWidget可以覆写OnActivated和OnDeactivated来配置改变Activated状态后的回调：

• 必须实现GetDesiredFocusTarget方法，用于激活面板时聚焦那个Widget。当CommonActivatableWidget（及其子类对象）成为主激活控件时，可以在蓝图中通过重写这个函数来设置默认聚焦的控件对象。
  • 请注意: 当勾选了bAutoRestoreFocus时，系统在恢复聚焦时会先检查是否保存了有效的聚焦对象（Widget）。如果该对象不存在，系统才会调用 GetDesiredFocusTarget。
  • RequestRefreshFocus 允许在满足特定条件（当前节点是叶节点）的情况下，重新设置焦点到期望的焦点目标，而不需要对每个元素都进行Wrap.

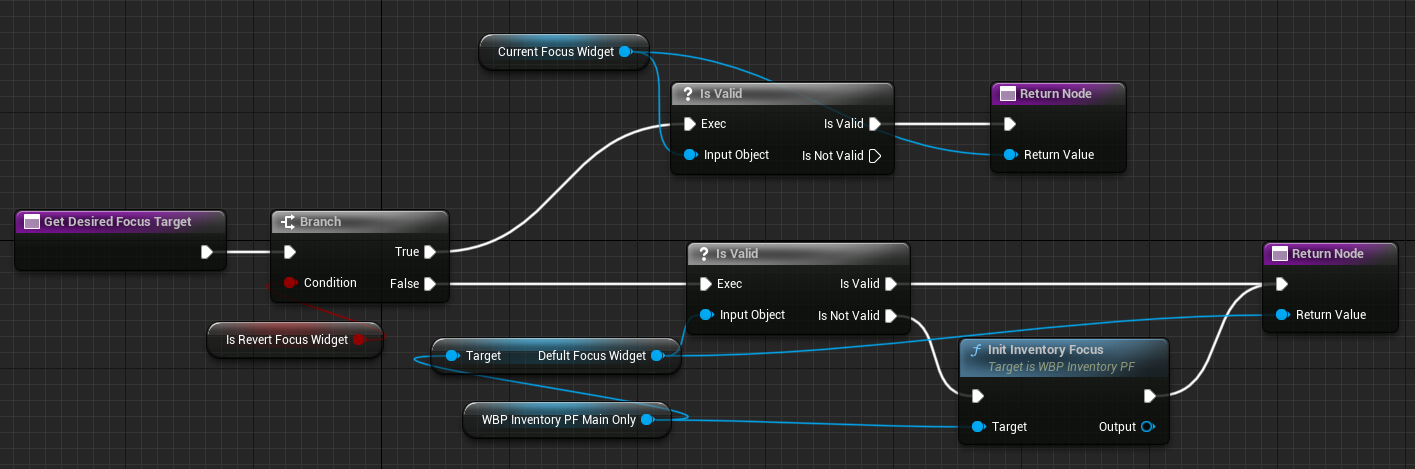

  • 蓝图：

• 即使CommonActivatableWidget被Collapsed了，如果CommonActivatableWidget没有被Deactivate的话，依然会影响输入路由。
• 默认情况下CommonActivatableWidget的Activate与Deactivate是不会影响Widget的Visibility的，可以在Details-Activation中单独配置：

• OnHandleBackAction :当CommonActivatableWidget（及其子类对象）被激活为主控件时，通常需要处理返回操作的相关逻辑。为了方便处理返回事件，CommonUI提供了一些配置，当触发返回输入时，可以调用BP_OnHandleBackAction函数来优化返回事件的处理逻辑。这样可以使返回事件的绑定逻辑更加清晰和易于维护。

Slot Panel

其中有一个特殊的Panel - GameUIHUDLayoutPanel，用于制作游戏中的HUD也就是战斗中UI。特殊点是它使用GameUISlotPointWidget对子Widget进行占位，使用GameplayTag对应子Widget，动态加载不同的子Widget。

这样做到子Widget和Panel之间的完全解耦。

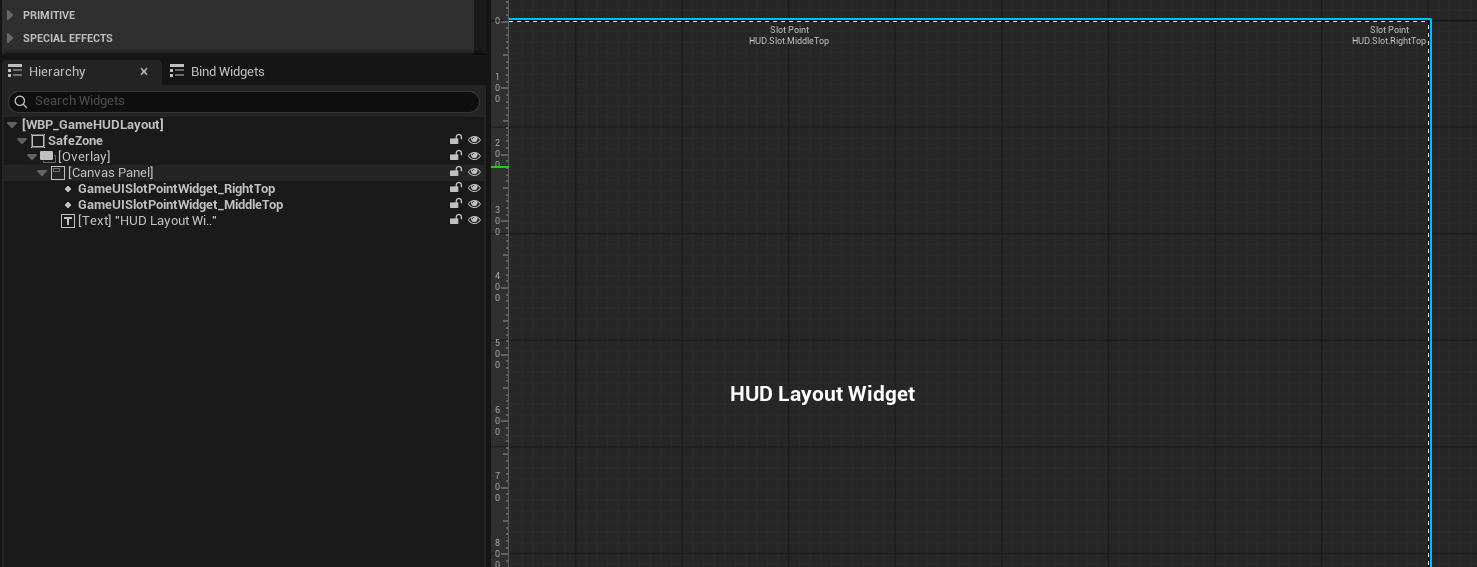

其中WBP_GameHUDLayout如下图：

在GameUISlotPointWidget对应配置：

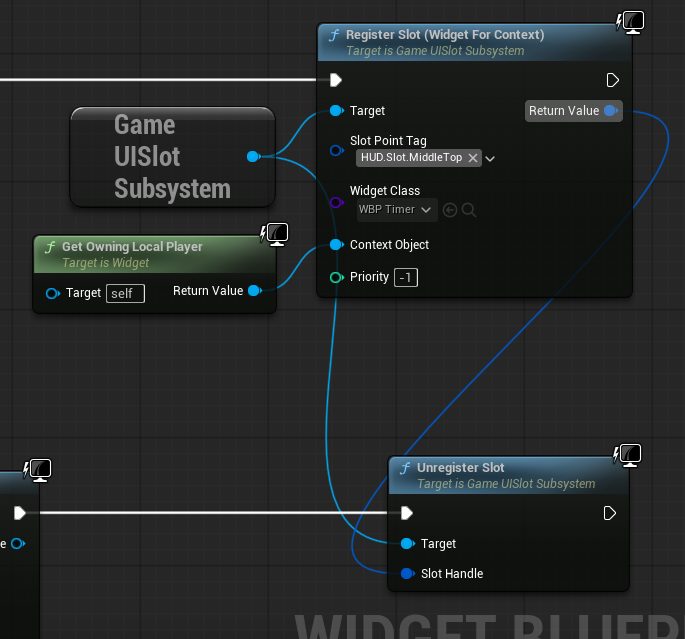

加载GameplayTag对应的widget和卸载：

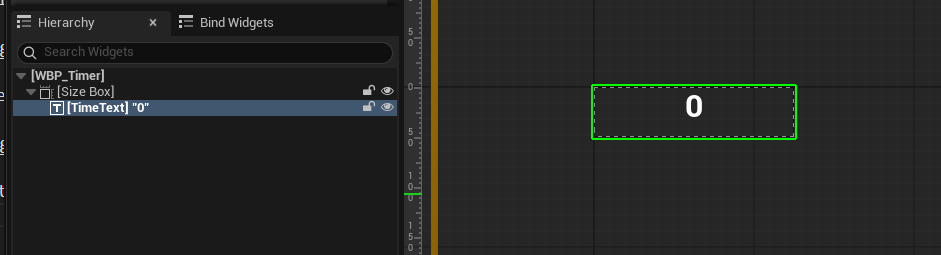

子Widget:

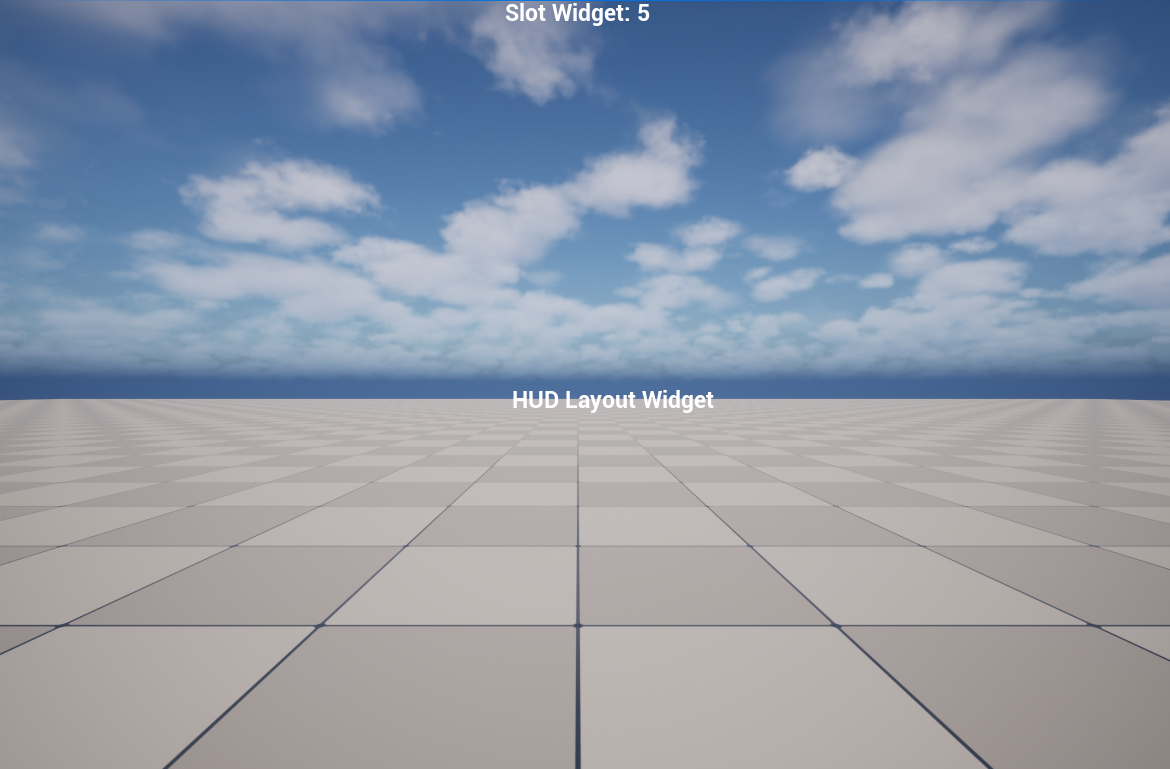

最终显示效果：

其原理是在GameUISlotPointWidget在构造时，会去执行RebuildWidget方法，在该方法把SlotPointTag注册到GameUISlotSubSystem中，然后存储起来。

当调用GameUISlotSubSystem::RegisterSlot时，也就是上图。会去查询SlotPointTag是否有GameUISlotPointWidget注册过。如果有就将子widget创建出来。

值得注意的是，如果没有需要Panel中布局是一定的，内容会根据情况不同的需求时。直接使用完整的panel，做会更加只管一些，不一定非要用这中方式。

Message

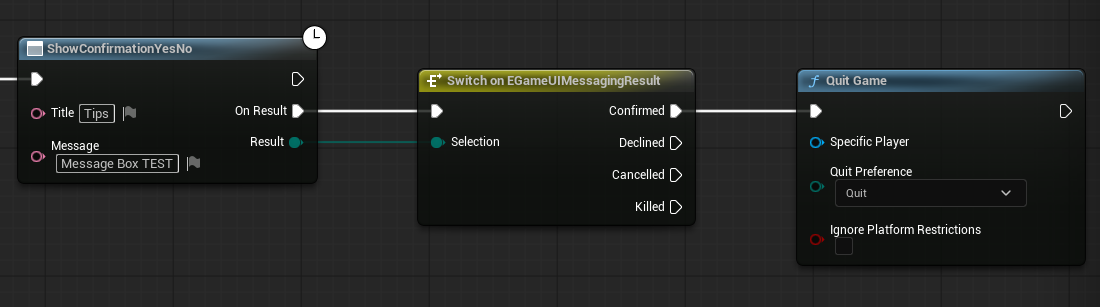

调用方式：

也可以直接调用：

• UGameUIMessagingSubsystem::ShowConfirmation
• UGameUIMessagingSubsystem::ShowError

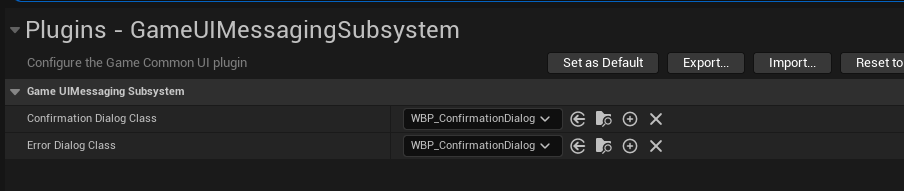

需要在Project Setting中配置默认的Panel：

Widget

在Widget目录下有一些复写的基础控件

InputActionWidget

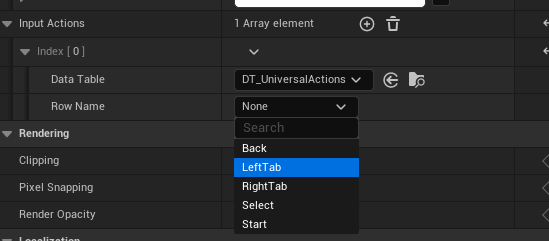

一般会配合着按键使用，作为子Widget放在按键的Widget蓝图中。如果配置Input Actions也就是下图：

意味着指定按键对应该触发点击事件。如果不指定就是默认按键触发点击事件。

Button

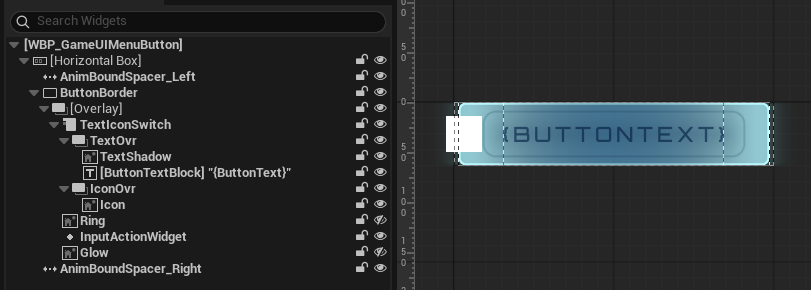

基础按键结构如下：

Tab

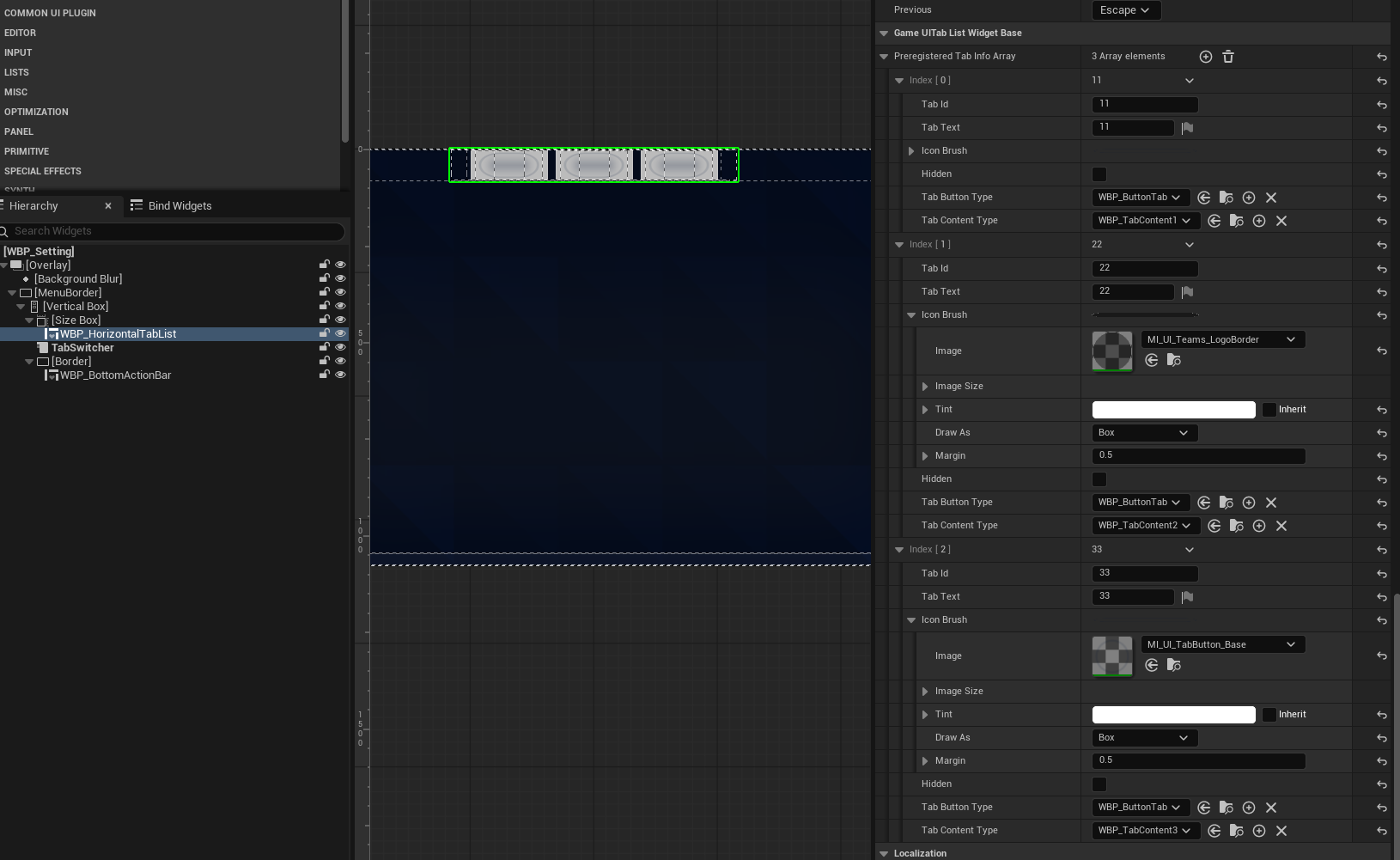

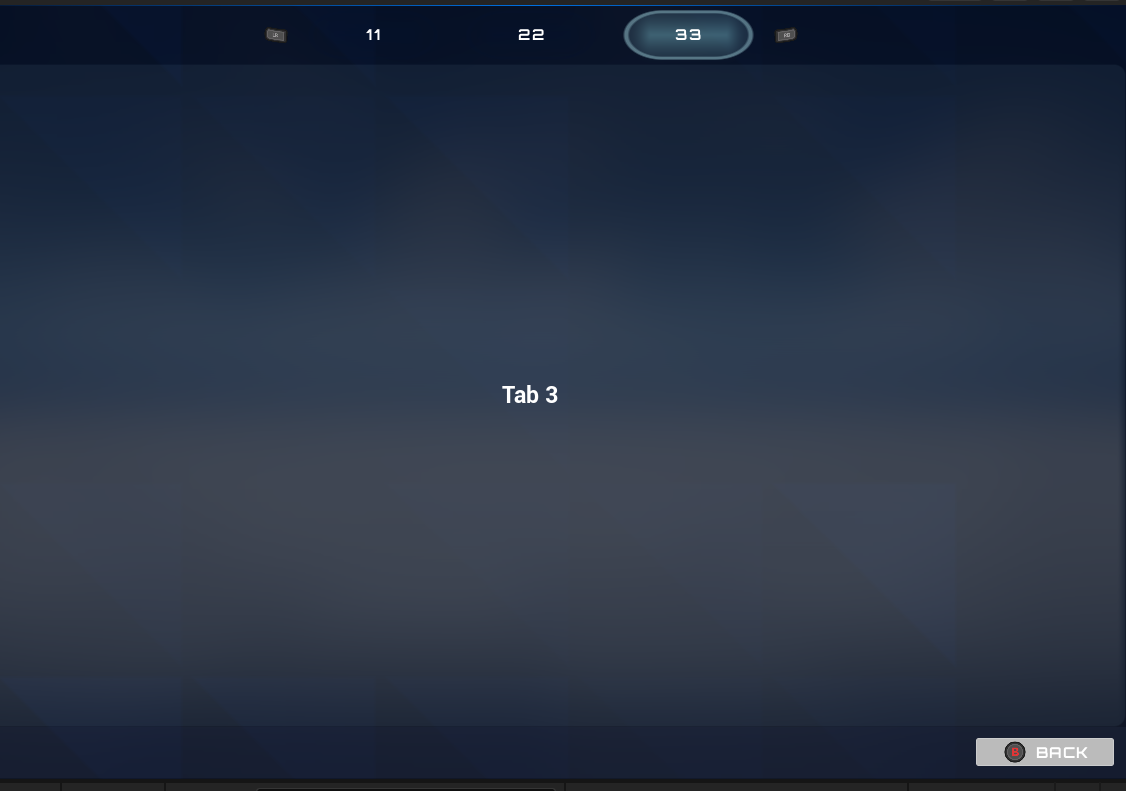

设置选项卡配置：

每一个选项都要可以设置：

• 选项按钮
• 选项内容Widget

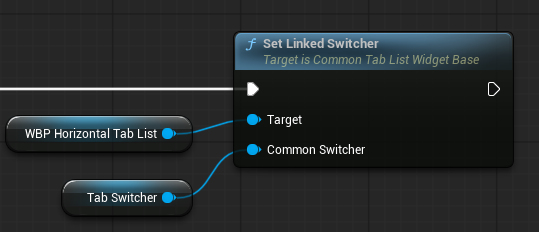

需要将内容控制的Switcher注册到选项列表组件中：

Widget Focus

Input

在Common UI中一定不要使用任何关于Enhanced Input相关的设置，Common UI对Enhanced Input的适配并没有非常的完善。如果Gameplay中使用了Enhanced Input，也会跟UI的输入打架。所以这里就是使用Common Input即可。

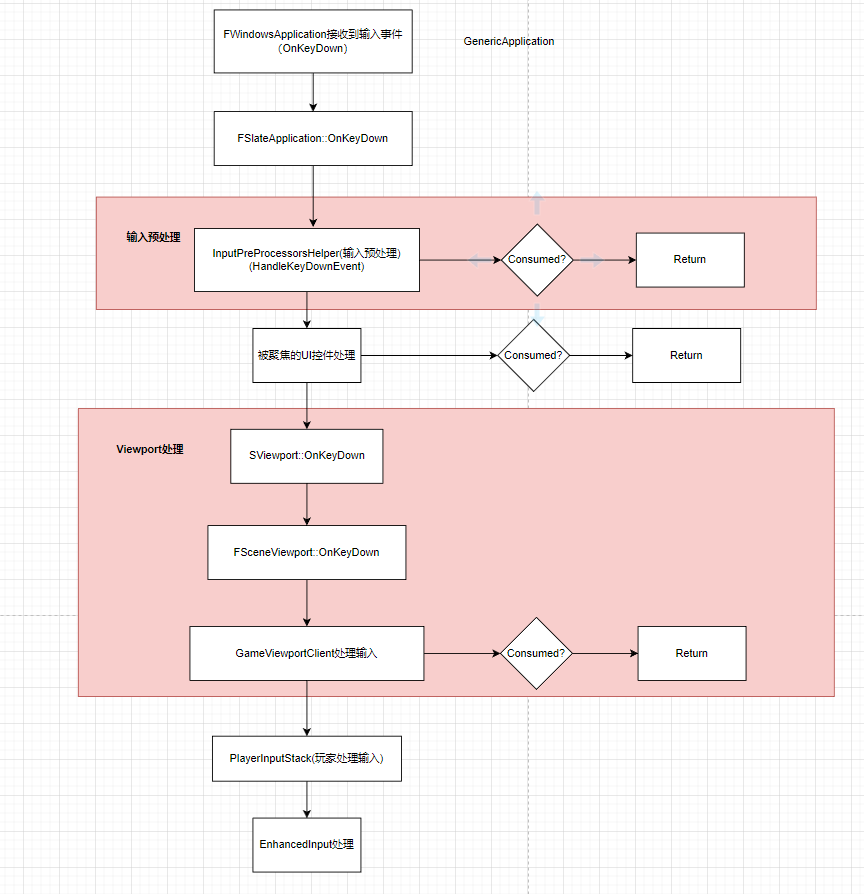

在引擎中，处理输入的流程大概如下：

CommonUI主要对上图中的两个红色区域进行了一些自定义输入的扩展。

Setup

• 首先新建一个输入数据表

• 在该表中新建4个按键行为

• 接着创建InputData

• 默认有设置对应的InputActionTable，这个表中几乎有所有按键的设置，如果需要可以直接复制其中的选项到我们新建的表即可。
• 在Project Setting中就可以设置输入数据

• 接着创建Controller Data

• 该数据是设置不同平台的不同设配的控制数据，这里PC就可以创建两个

• 设置按键与图片

• 在设置Gamepad Name时，需要和Project Setting中对应平台的Default Gamepad Name一致


Panel

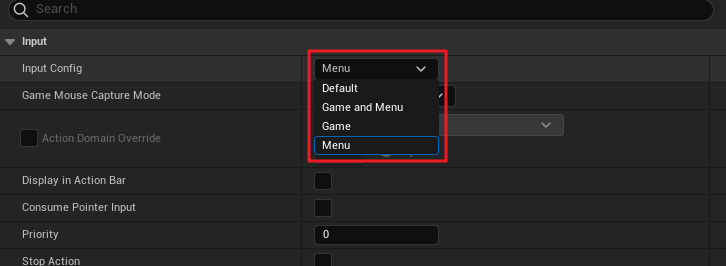

GameUIActivatablePanel的InputConfig中可以配置该Widget的输入模式，一旦Widget被Activate，会立刻切换至该Widget的输入模式：

• Default：默认是GamePlay和Widget都可以接收输入。
• Game and Menu：同理。
• Game：只有Gameplay能够接收输入，自动隐藏鼠标。
• Menu：只有Widget能够接收输入，对玩家的控制等都会被屏蔽，且会自动显示鼠标。

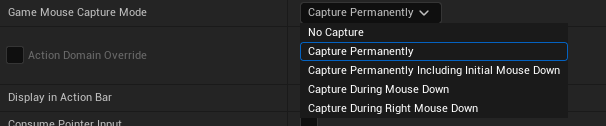

  也可以配置鼠标的捕获模式：

• NoCapture：鼠标不会捕获此窗口的鼠标事件。
• CapturePermanently：此窗口会捕获玩家的鼠标事件。
• CapturePermanentlyIncludingInitialMouseDown：会捕获玩家的鼠标事件，并且除了鼠标点击外还能够处理鼠标按下的事件。
• CaptureDuringMouseDown：鼠标按下触发捕获，抬起releases。
• CaptureDuringRightMouseDown：鼠标右键按下触发捕获。

CommonAnalogCursor

为了让Gamepad操作沿用鼠标的处理逻辑，CommonUI引入了合成光标FCommonAnalogCursor。它可以通过摇杆/Dpad导航到一个可交互的UI控件上，然后通过点击“EKeys::Virtual_Accept”按键来模拟鼠标左键点击UI

继承结构：

为了在使用Gamepad操作时显示光标，我们需要执行以下控制台命令：

• CommonUI.AlwaysShowCursor 1
• CommonInput.EnableGamepadPlatformCursor 1

FAnalogCursor类中实现了摇杆移动多少，鼠标就移动多少的逻辑。对于不想通过导航来选中UI的情况，可以考虑使用这种方式。目前在Common中，它只被当做调试时可用的选项。如果想要了解更多，请在FCommonAnalogCursor中搜索关键字bIsAnalogMovementEnabled

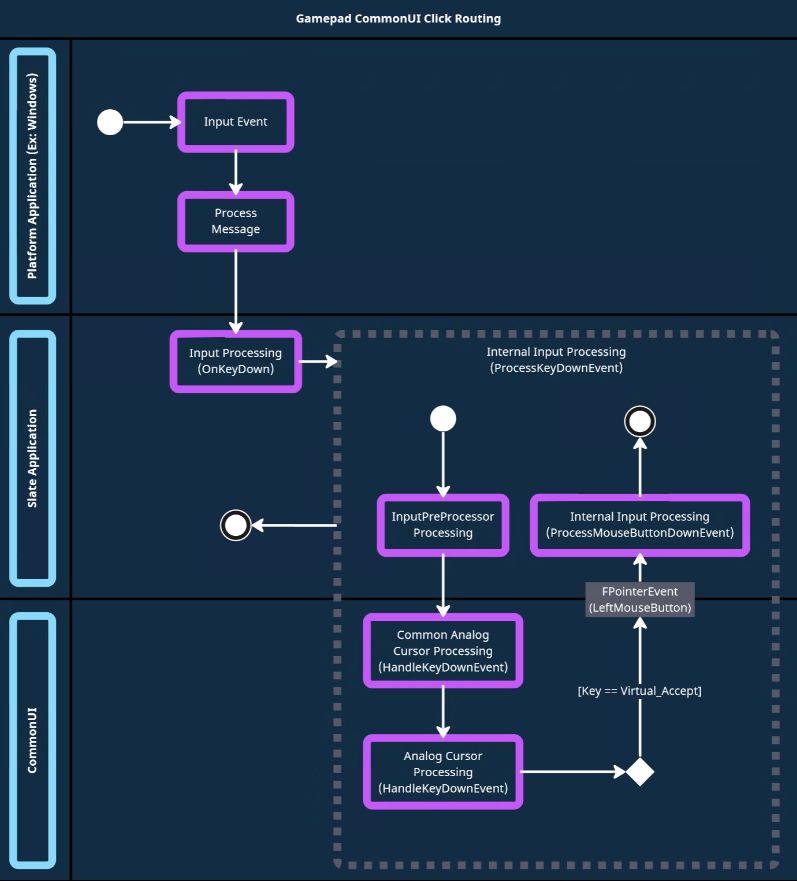

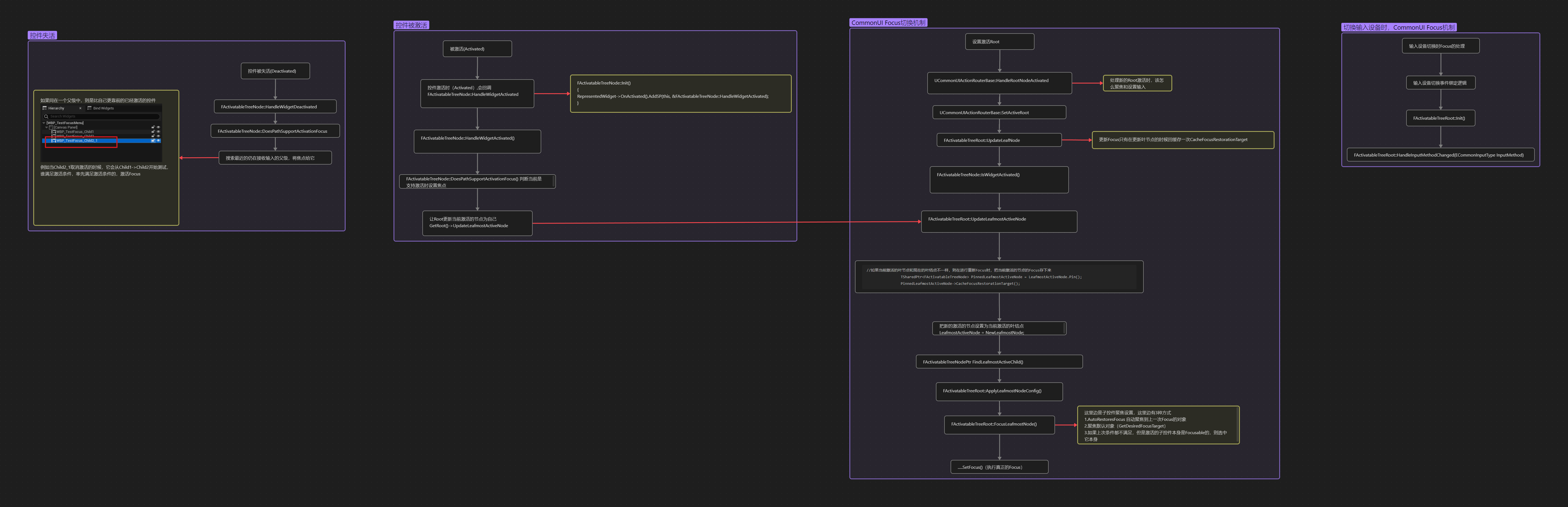

通过Gamepad按键来模拟鼠标点击的执行流程如下：

光标位置的更新逻辑在FCommonAnalogCursorVirtual_Accept”按键来点击该UI.

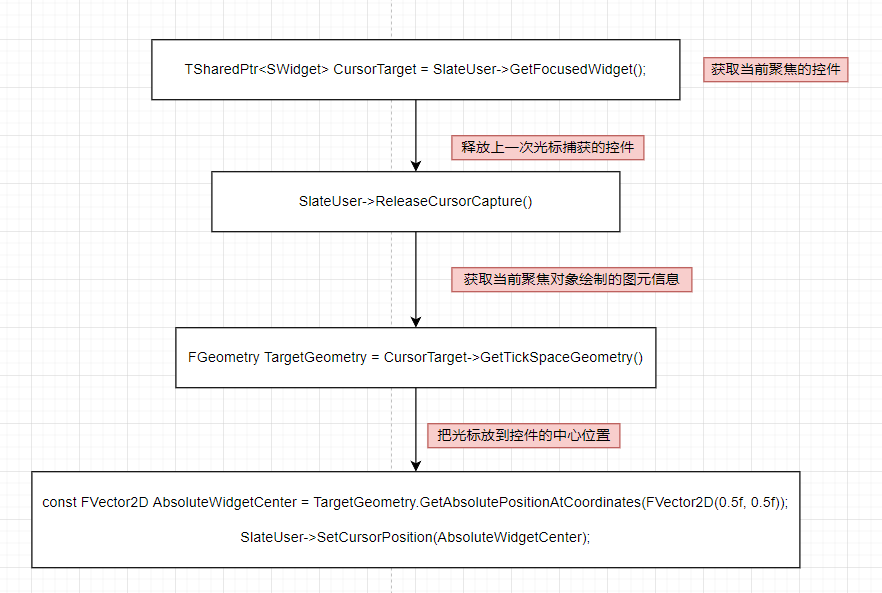

光标移动到聚焦控件的简化逻辑如下：

Default Input

如果想要修改默认按键映射，也就是默认手柄确认按键是A，如果想要修改为Y的话。直接修改Input Data中的配置并不能生效。使用Common Input的话，需要修改源码，也就是下面这里：

所以并不建议修改默认按键映射。

EKeysVirtual_Accept对应于“Gamepad_FaceButton_Bottom”

InputCoreTypes.cpp

const FKey EKeys::Virtual_Accept = FPlatformInput::GetGamepadAcceptKey();

ControlType	EKey	Key	File
Snoy	Gamepad_FaceButton_Bottom	X
XBOX360	Gamepad_FaceButton_Bottom	A
Switch	Gamepad_FaceButton_Right	A	SwitchPlatformInput.cpp

输入预处理层的扩展

CommonUI对输入预处理进行了扩展，新增了两个输入预处理类：

• FCommonAnalogCursor：这个类主要实现了通过光标模拟鼠标点击UI和使用摇杆滚动UI的逻辑。

• FCommonEnhancedInputProcessor：用于CommonUI监听和处理输入设备切换事件以及过滤指定输入类型的处理。

• GameViewportClient层输入的扩展：CommonUI在GameViewportClient层进行了自定义扩展，主要实现了UI绑定按键的功能。它会根据UI的激活状态、UI的层级以及所绑定按键的状态来执行UI的按键绑定逻辑。

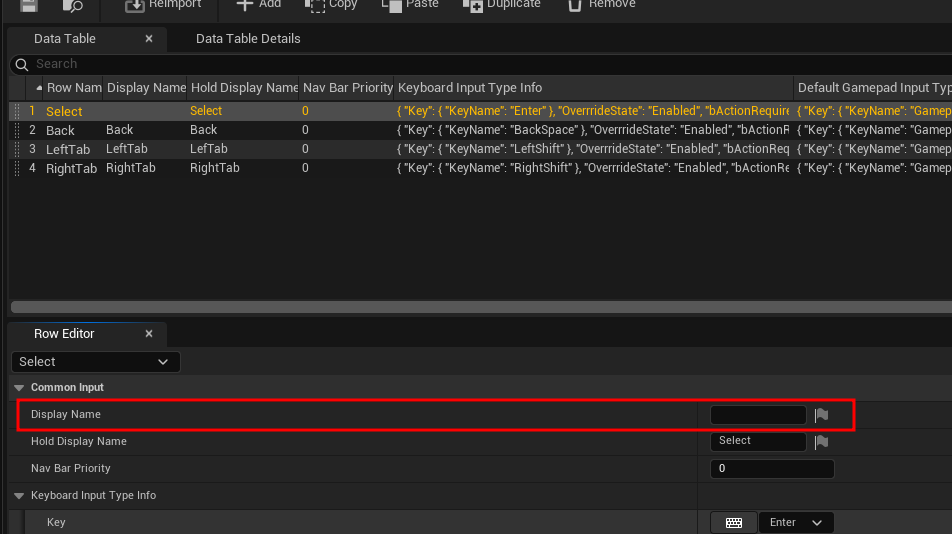

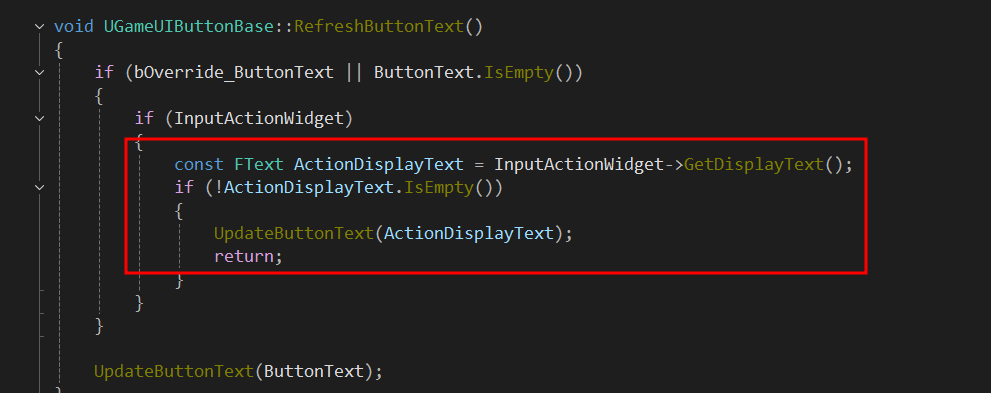

Display Name

在按键上会被设置：
