游戏引擎的动画技术基础

动画的发展史

人类在远古就有通过一系列动态来表达动画的方式。

通过图像变化来显示动画的原理是基于视觉残留。

• 视觉残留是影像会在眼里残留1/21秒，这个是游戏动画的理论支撑.

• 游戏动画的理论工具都是来源于电影行业

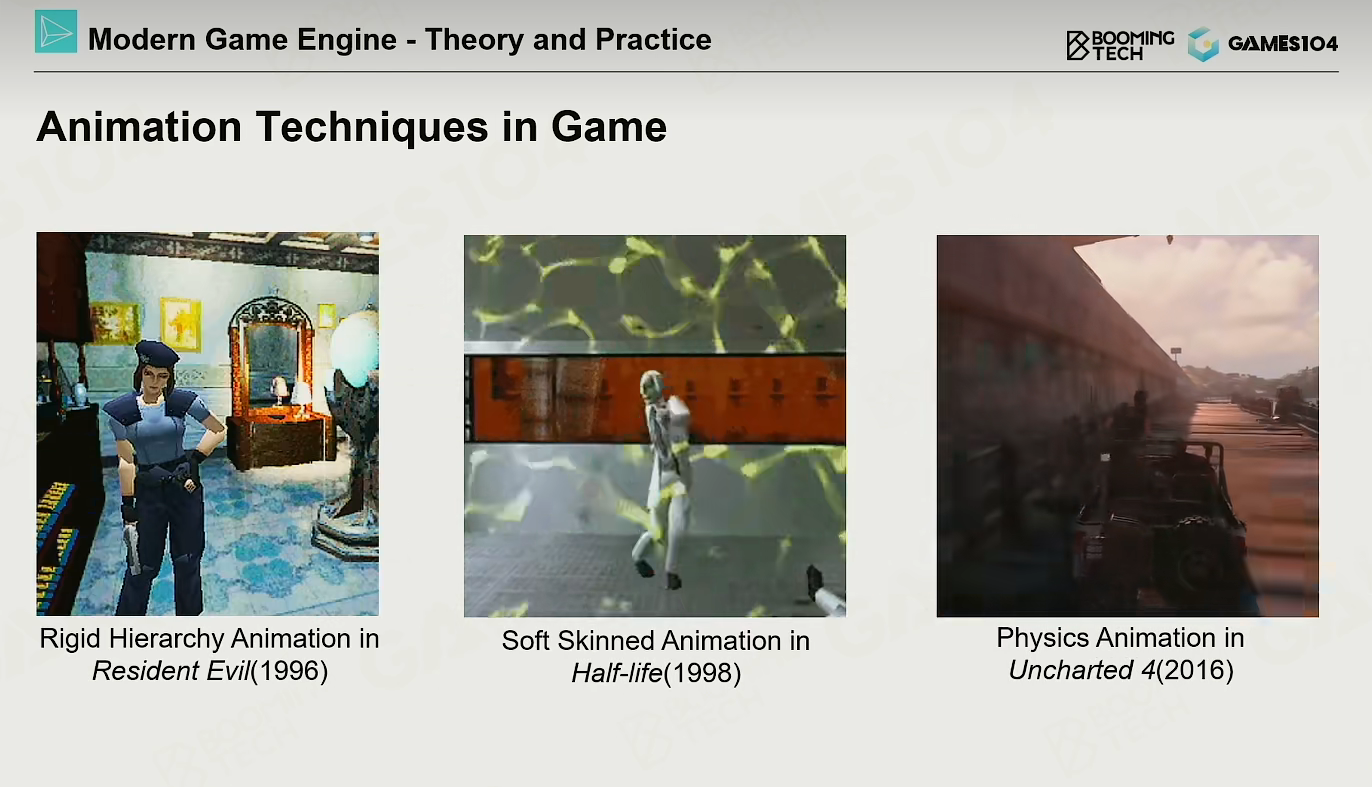

• 游戏中的动画技术发展
• 左图是2D动画技术变化，右图是3D动画技术变化

实现游戏动画的三大挑战

• 游戏中的动画需要接收不同的用户输入，且受环境影响 ------------ 受不同Gameplay的影响

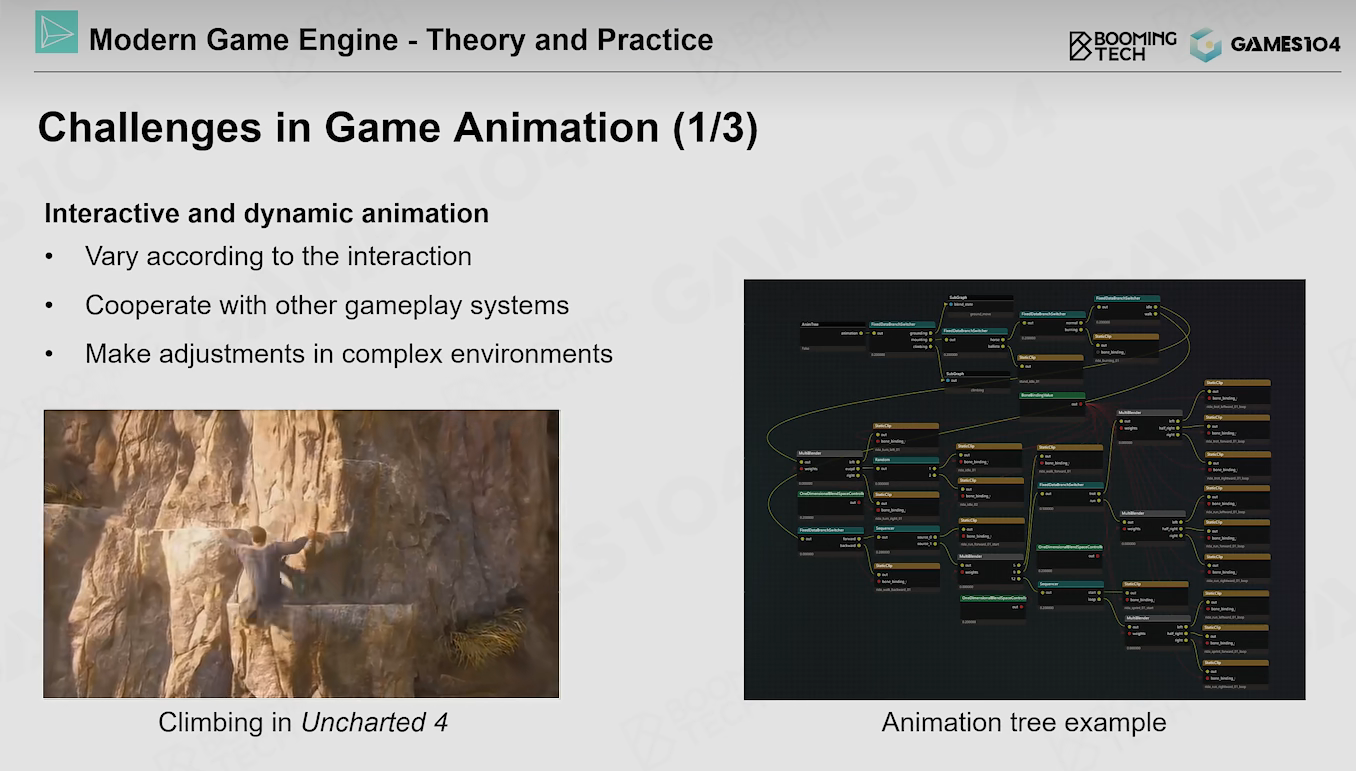

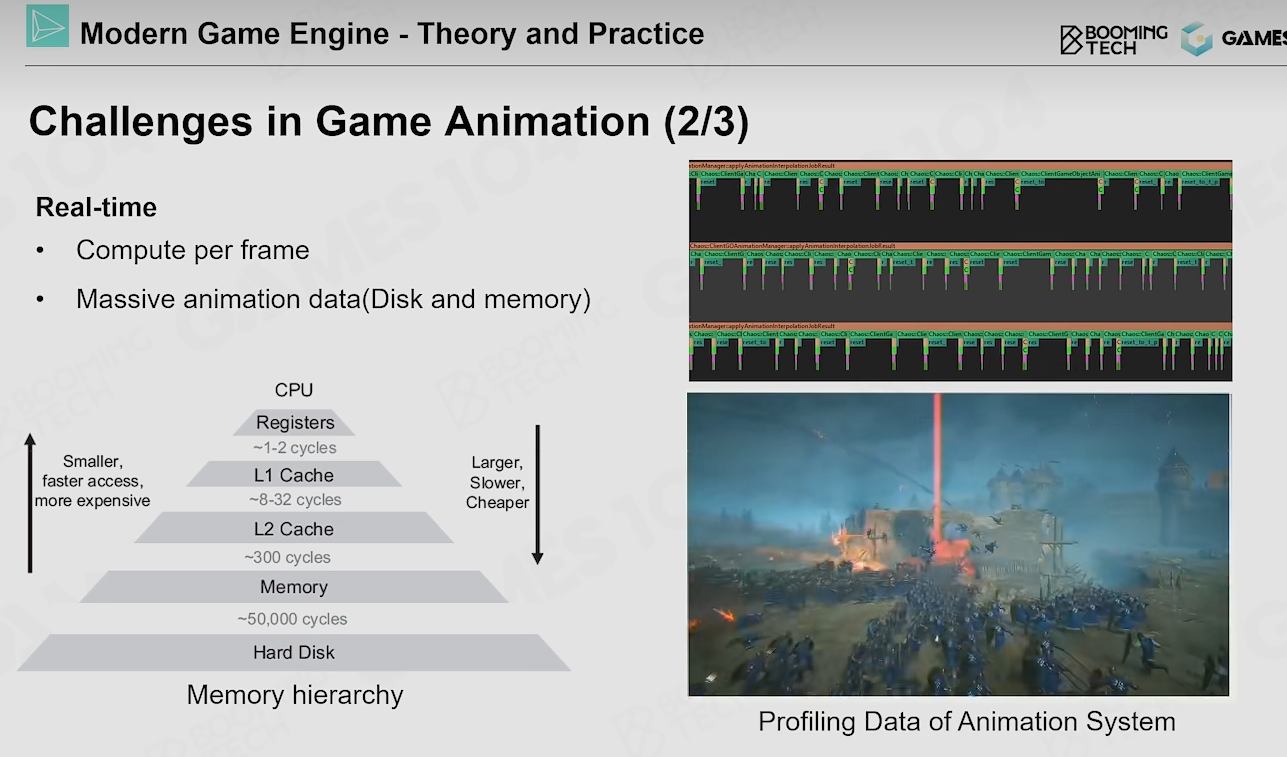

• 游戏中的所有东西都是实时的，动画数据很大 ------------ 用于动画计算的Budget有限

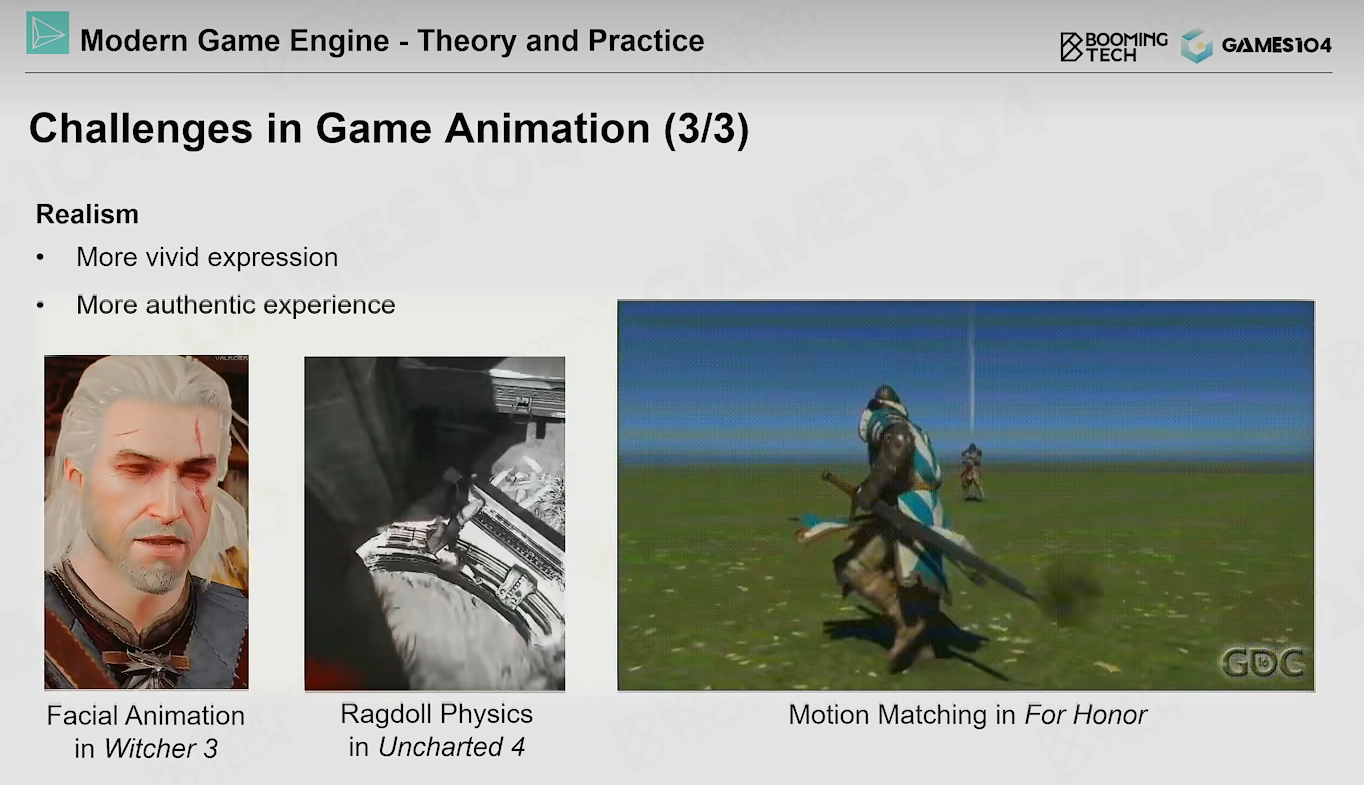

• 游戏中角色的真实感和要求很高， 更多的细节和物理表现 ------------ 用于动画计算的Budget有限

游戏中的2D动画技术

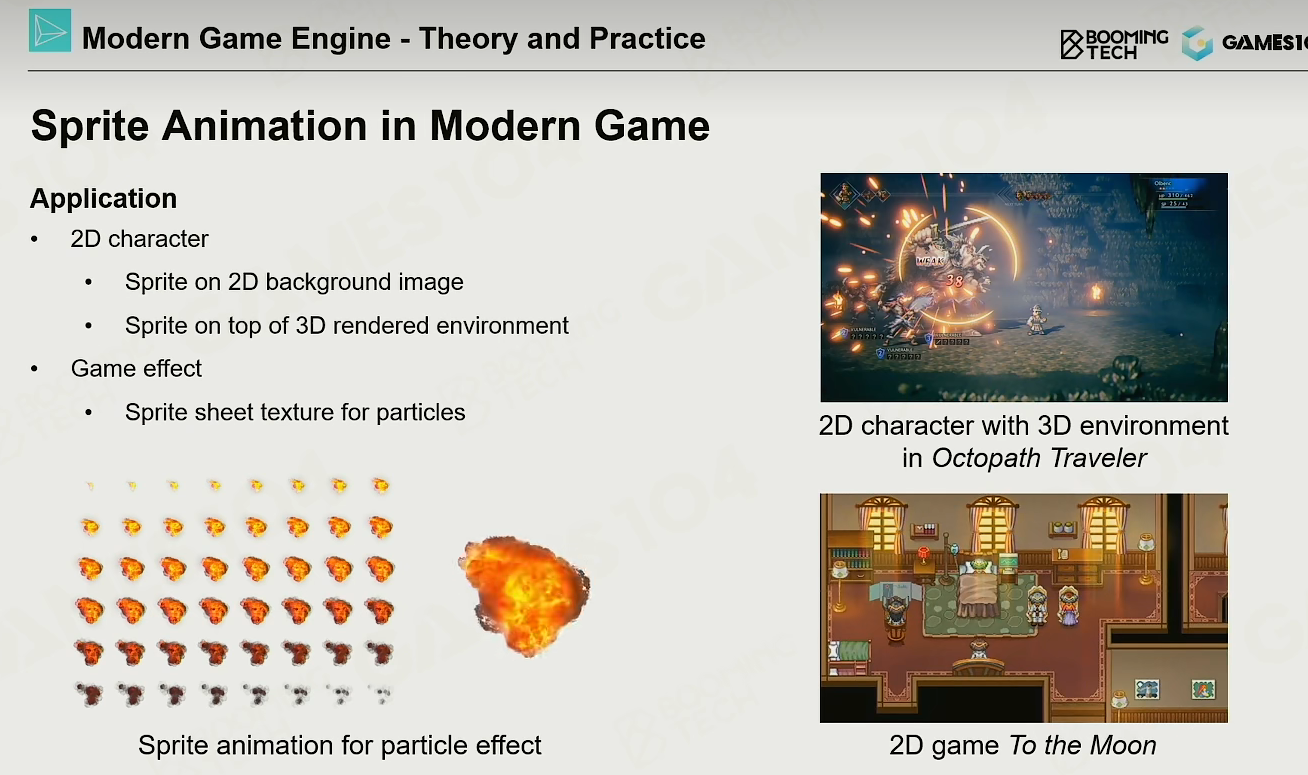

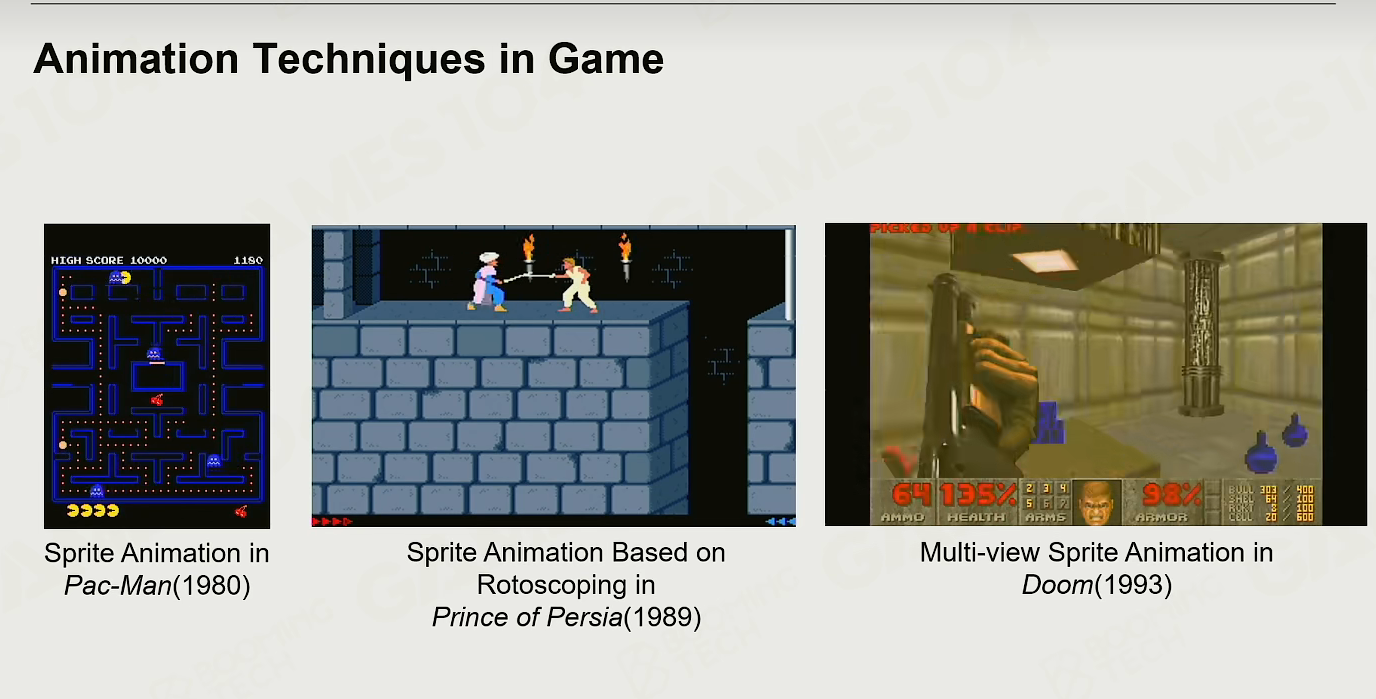

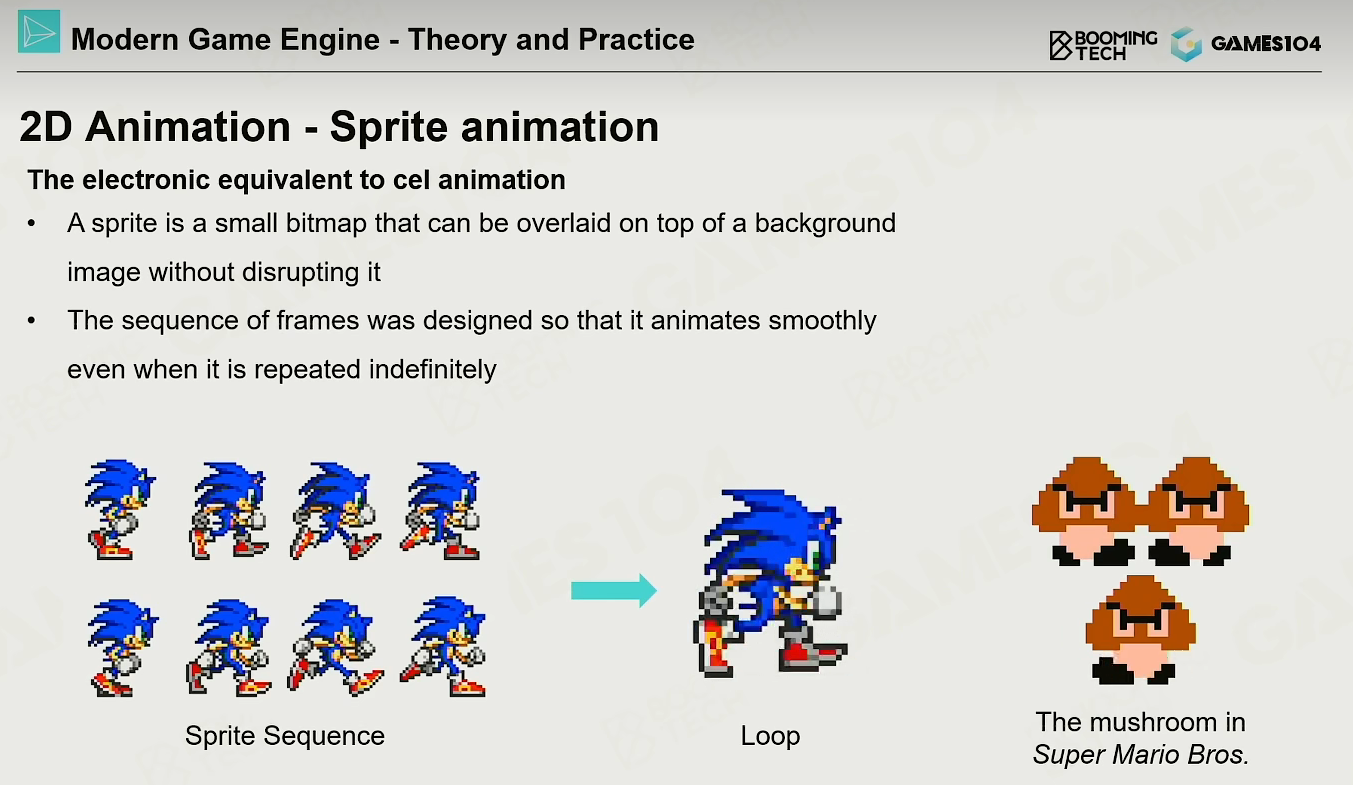

• 精灵动画：把角色动画按帧记录下来，在游戏中逐帧播放。

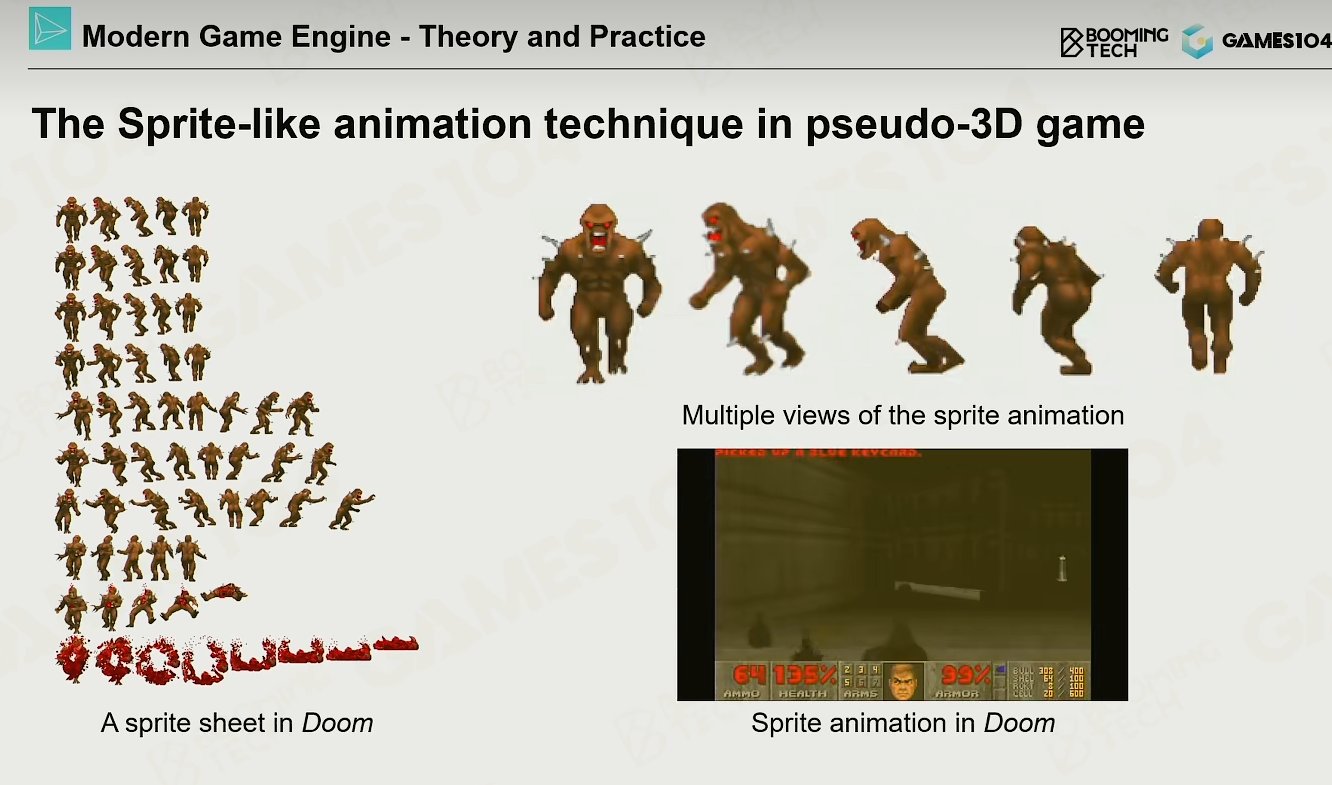

• 早期 Doom 中的3D动画是通过2D动画实现的
• 基于各个视角采样了一系列的动作，再通过相机视角播放不同的sprite动画

• 现代游戏中精灵动画也应用于粒子效果的Texture变化中

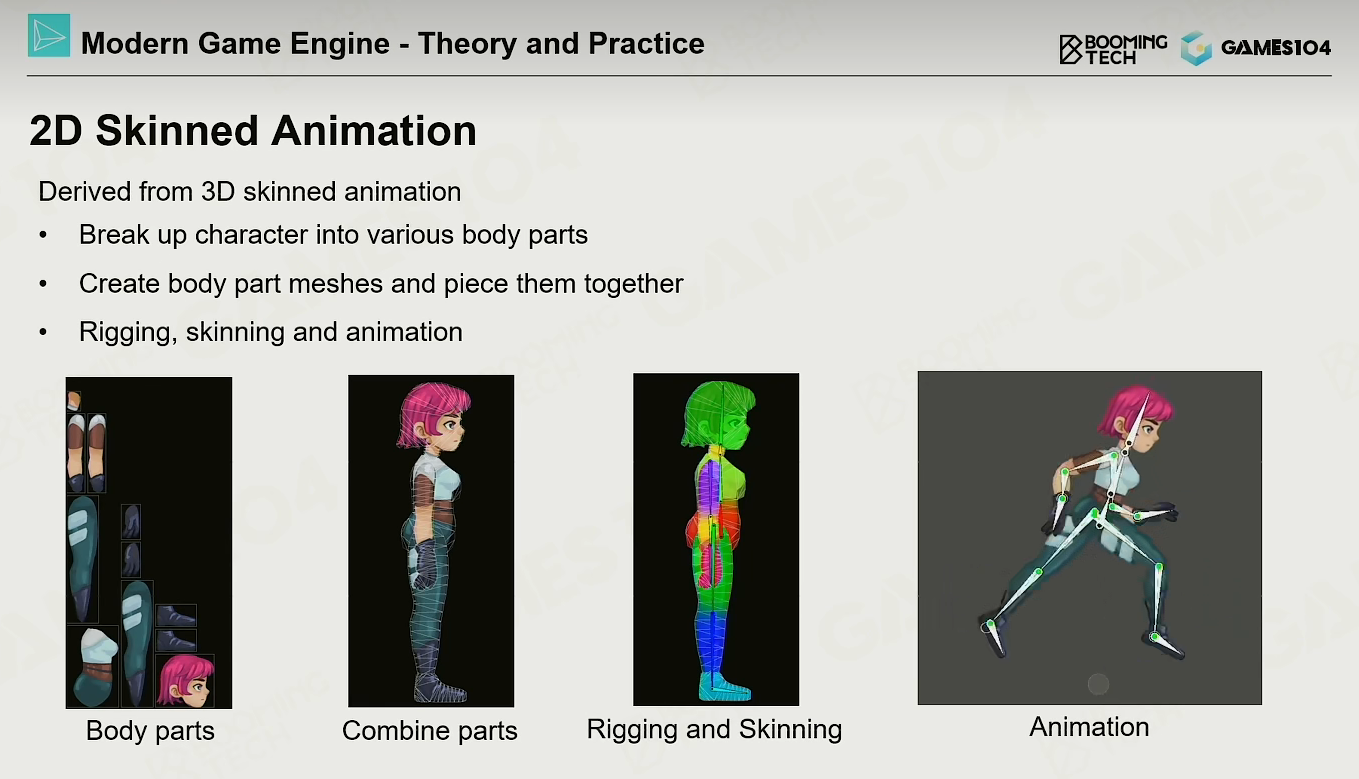

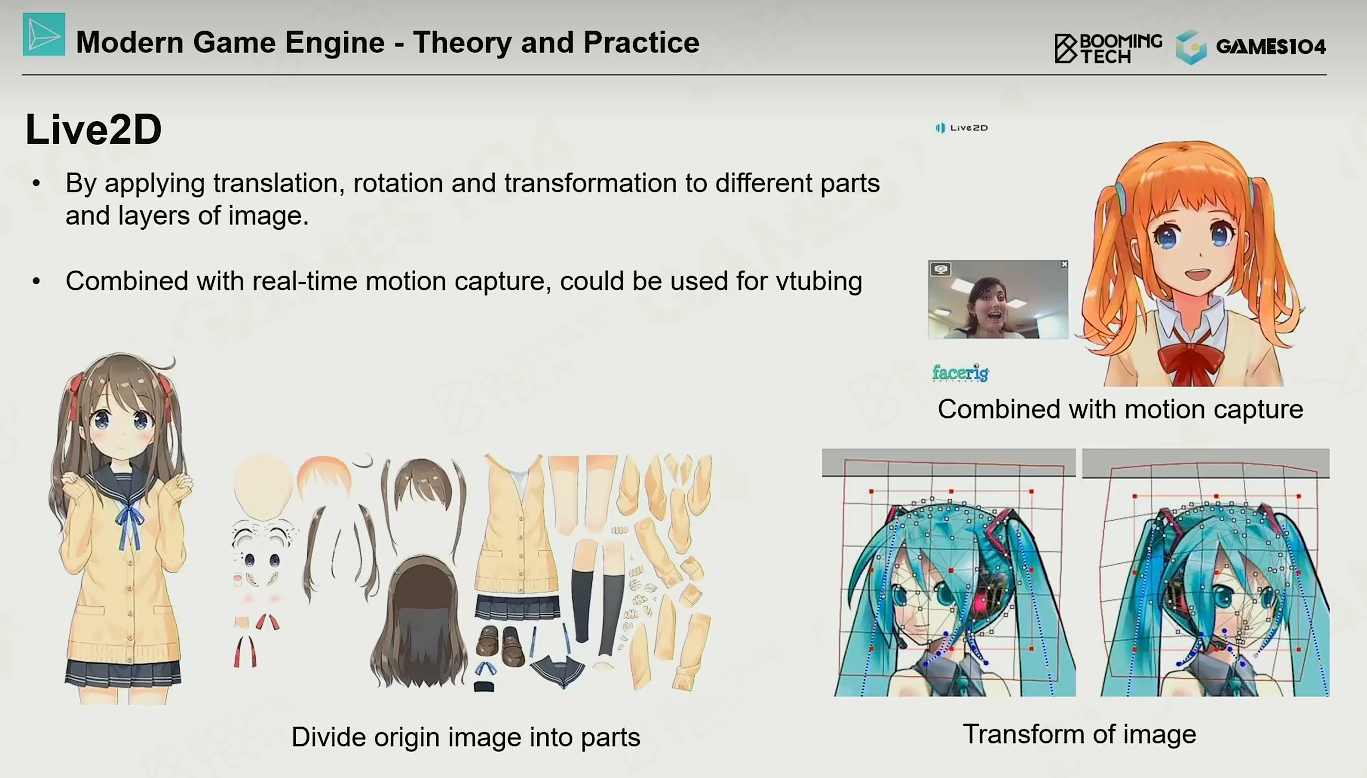

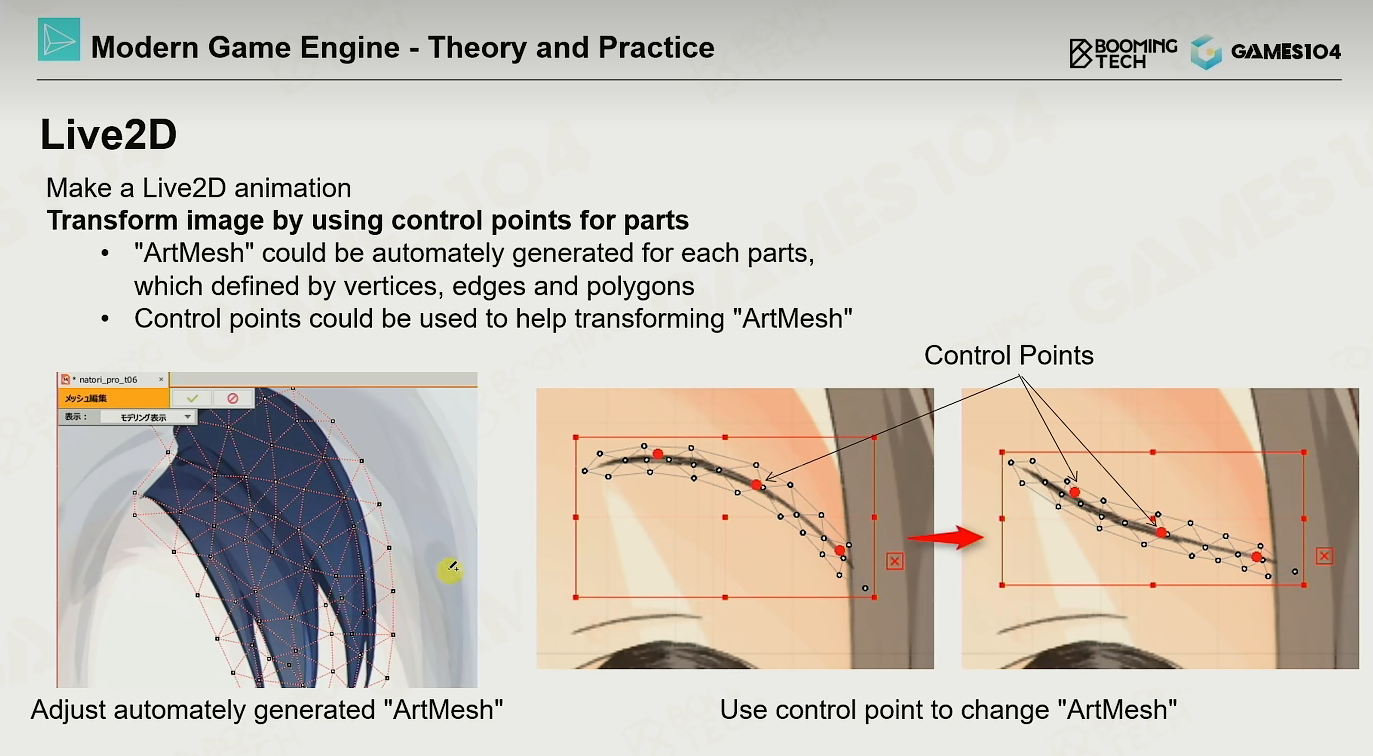

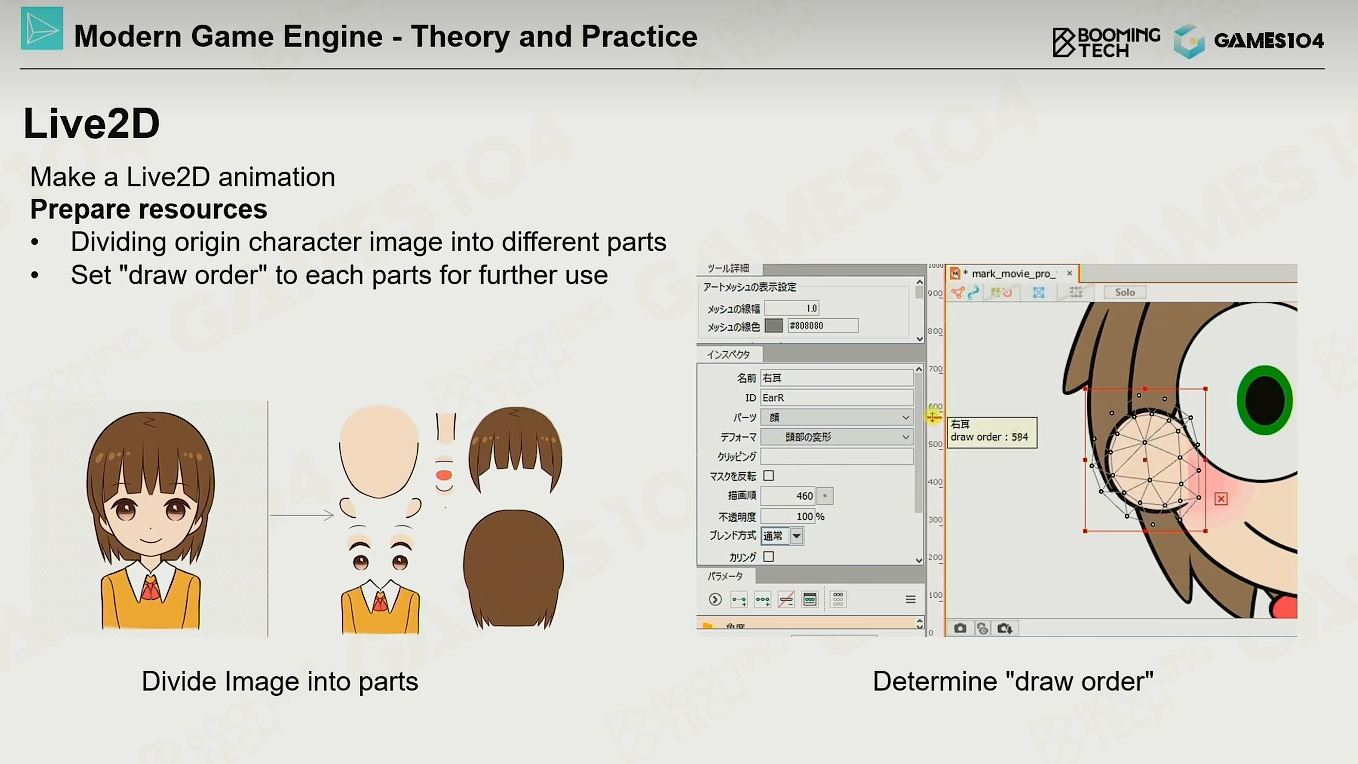

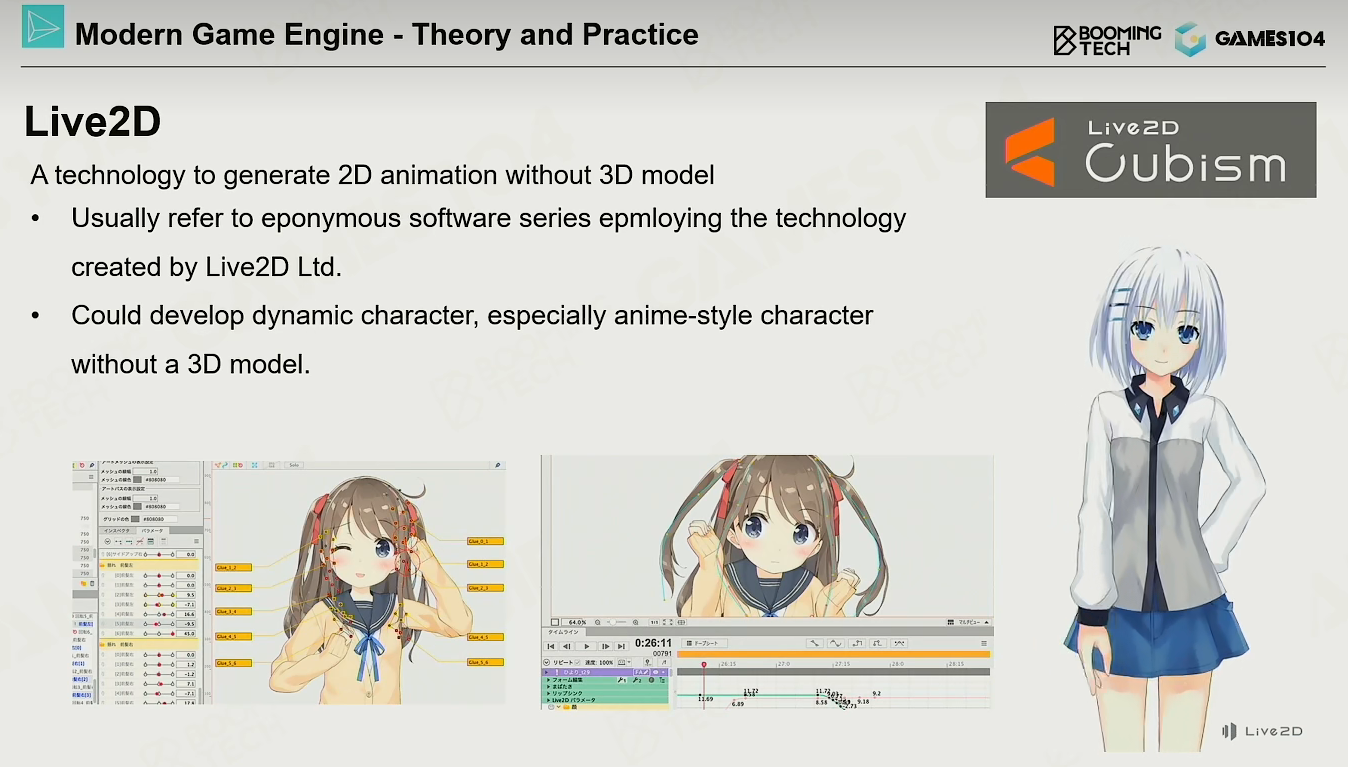

• Live2D把一个角色上的所有元素变成小的图元，然后拼接到一起成为一个大图元。
  通过各种平移，旋转等变化组合成新的动画。

• Live2D中的所有图元通过设置深度来控制Visible
• Live2D生成每个图片元的控制mesh，加入随机控制点来控制图元变化

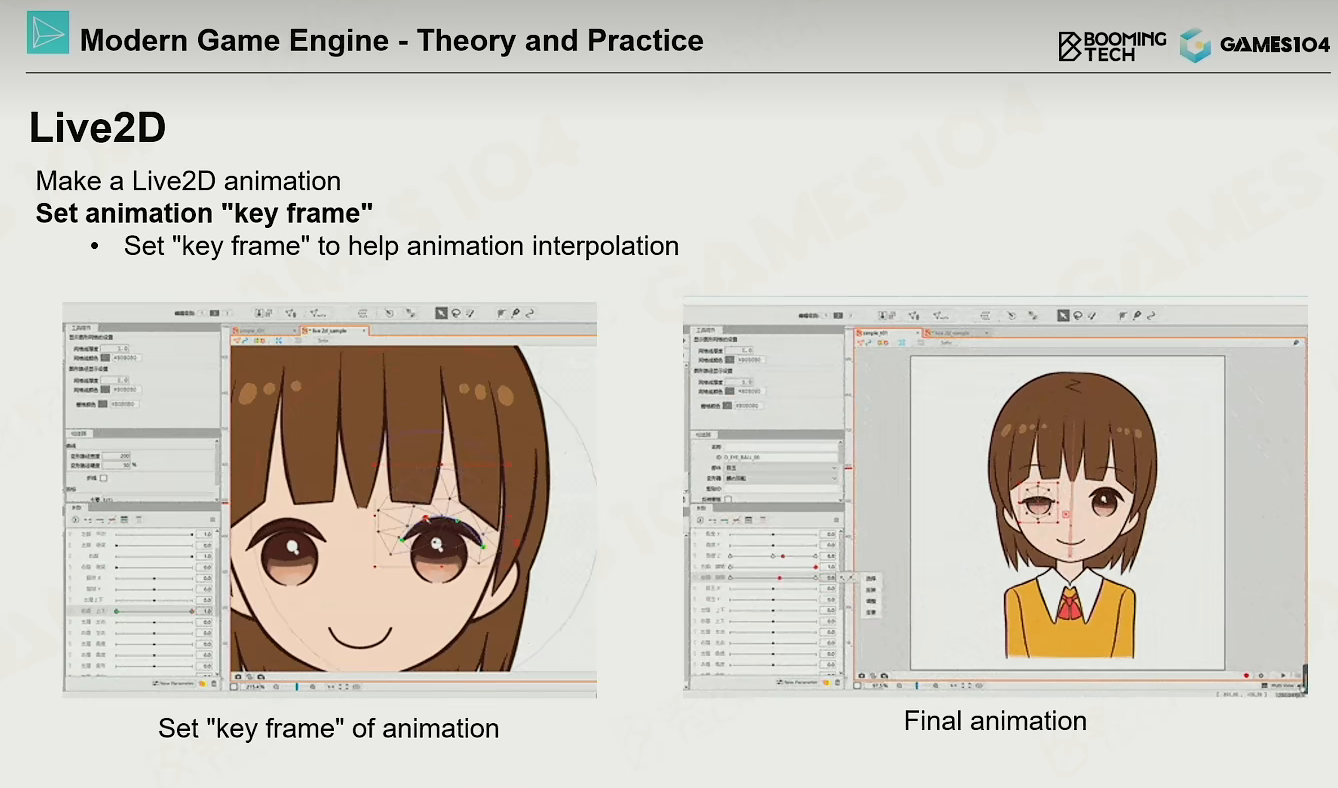

• Live2D定义关键帧(key frame)进行插值

游戏中的3D动画技术

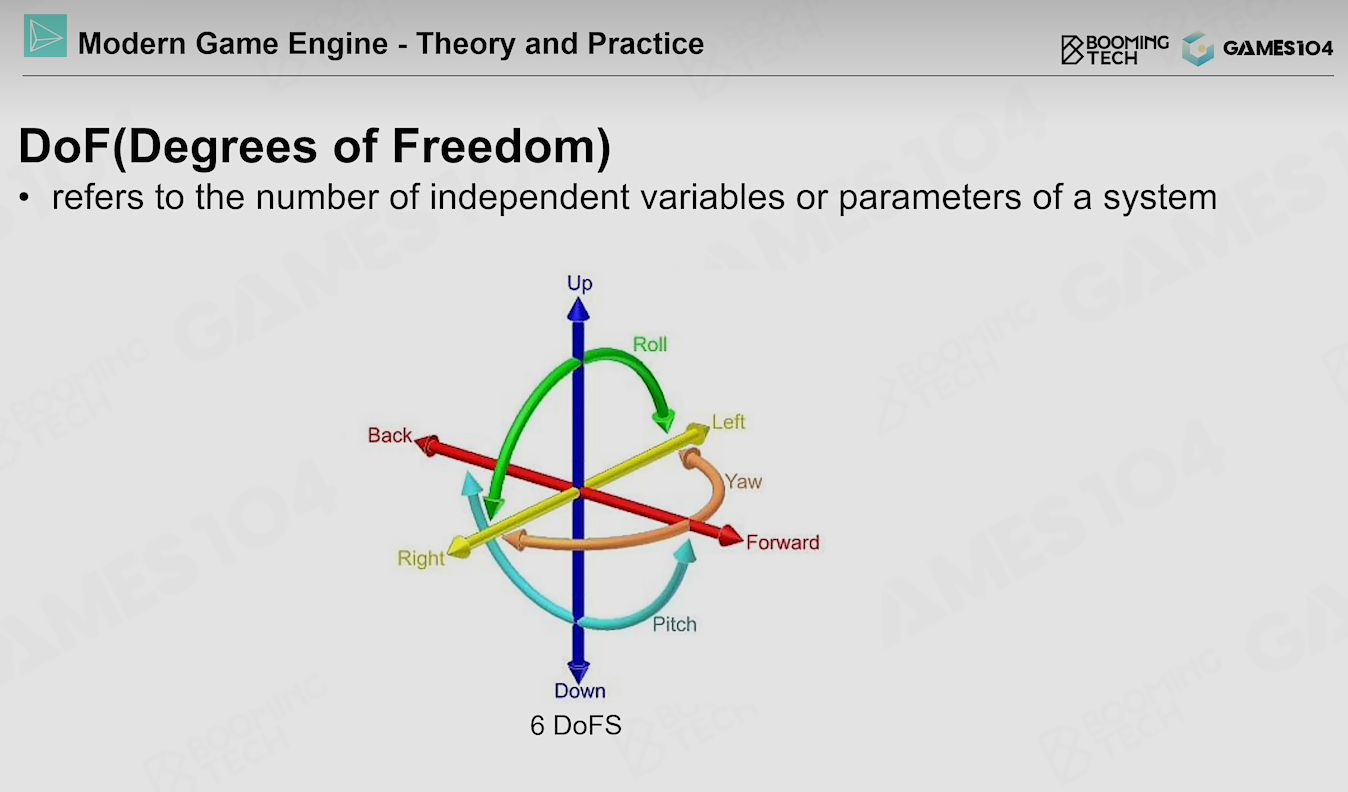

• DOF: 表示自由度，有多少DOF就表示可以在多少个维度变化
• 刚体在三位空间的运动自由度就是6DOF
  • 平移三个自由度
  • 旋转三个自由度
• 动画简单来看就是基于刚体自由度的表达

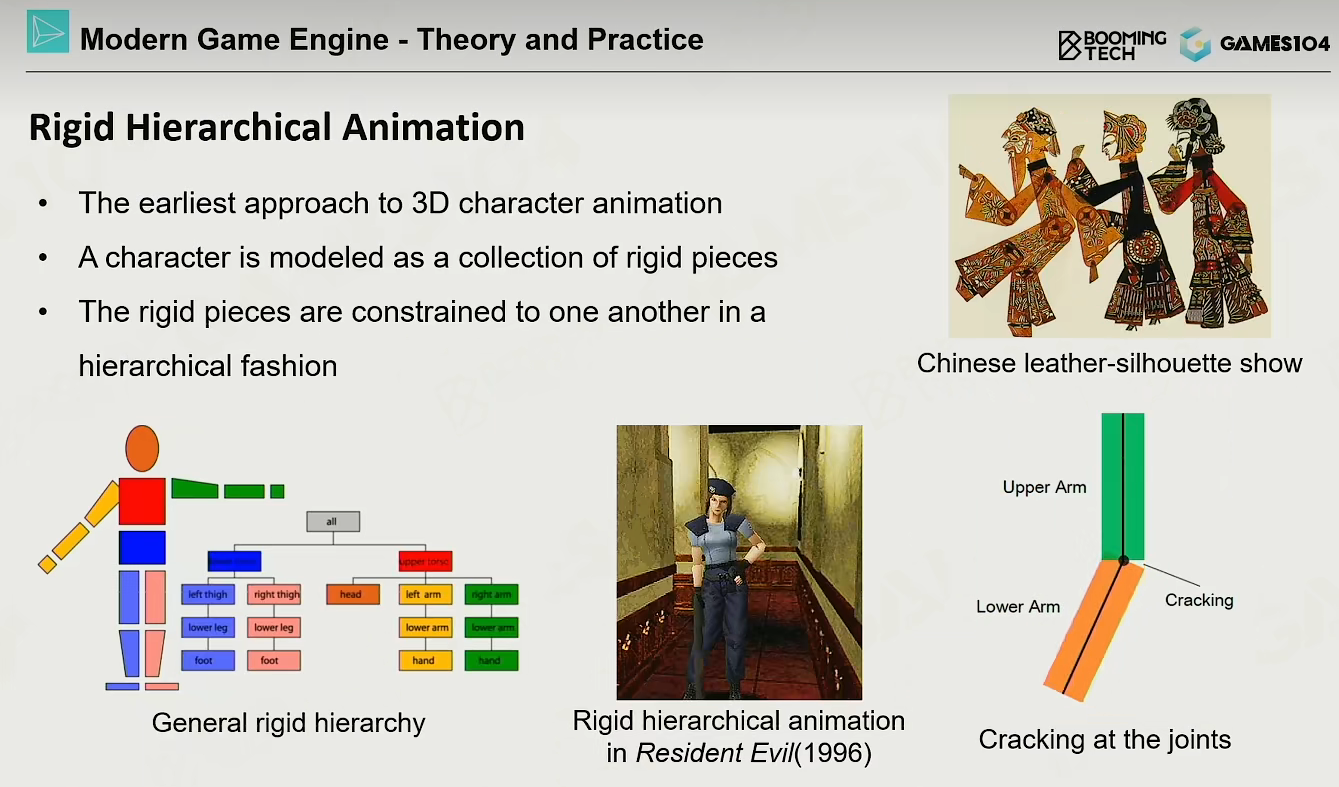

• 游戏中的3D动画，最基础的就是基于层次结构的刚体变化，比如皮影戏。
• 其实就是把角色每个关节(joint)设置为可动的节点
  关节本身有树状结构，所以叫做刚体的层次动画

• 顶点动画也是游戏中常用技术

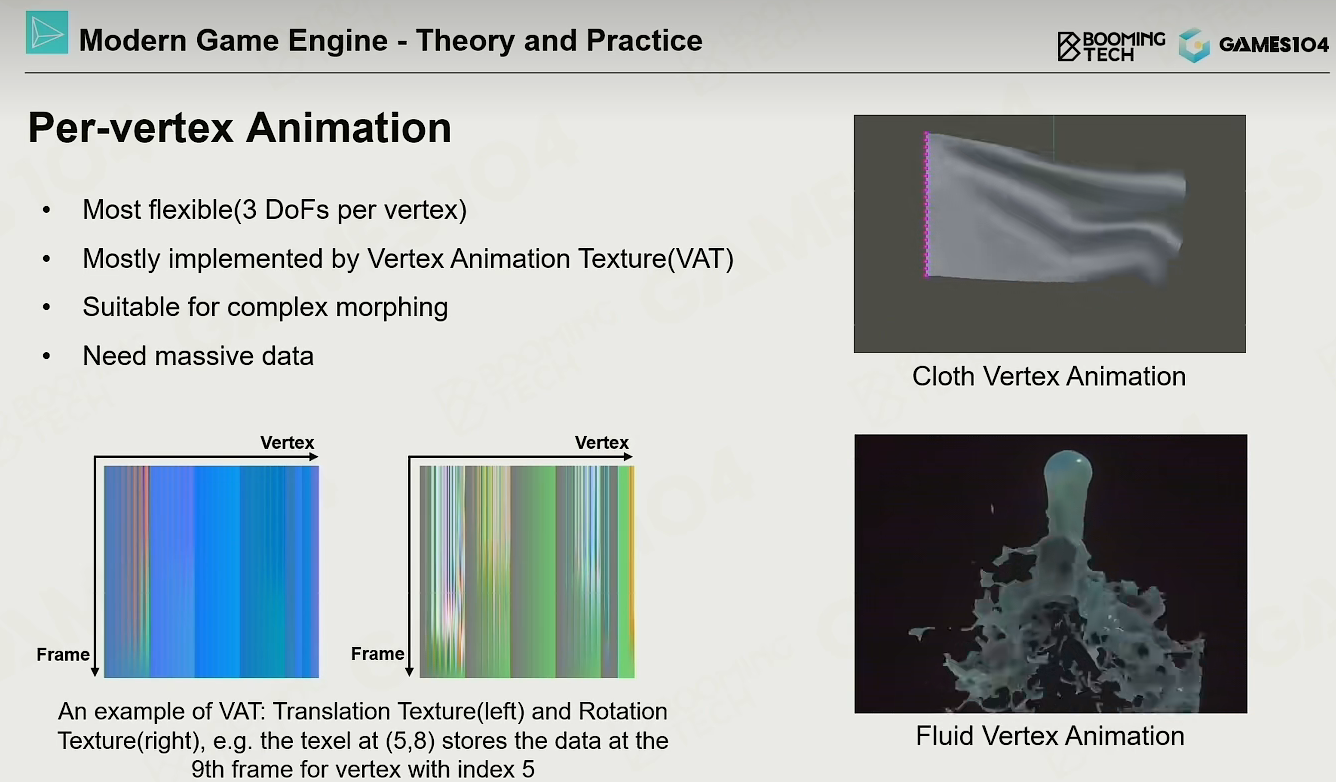

• 右上的旗子动画就是通过顶点动画实现的, 把顶点位置随时间的变化存到两张Texture中.
  • Vertex Animation Texture(VAT)
  • 第一张Texture的横轴表示每个顶点，纵轴表示动画每帧的顶点偏移
  • 第二章Texture把顶点变化那帧的法线存储起来,  同样的横轴表示每个顶点
  • 这些数据可通过物理引擎离线模拟好后存储起来
• 流水动画(右下): 也是通过顶点动画实现的

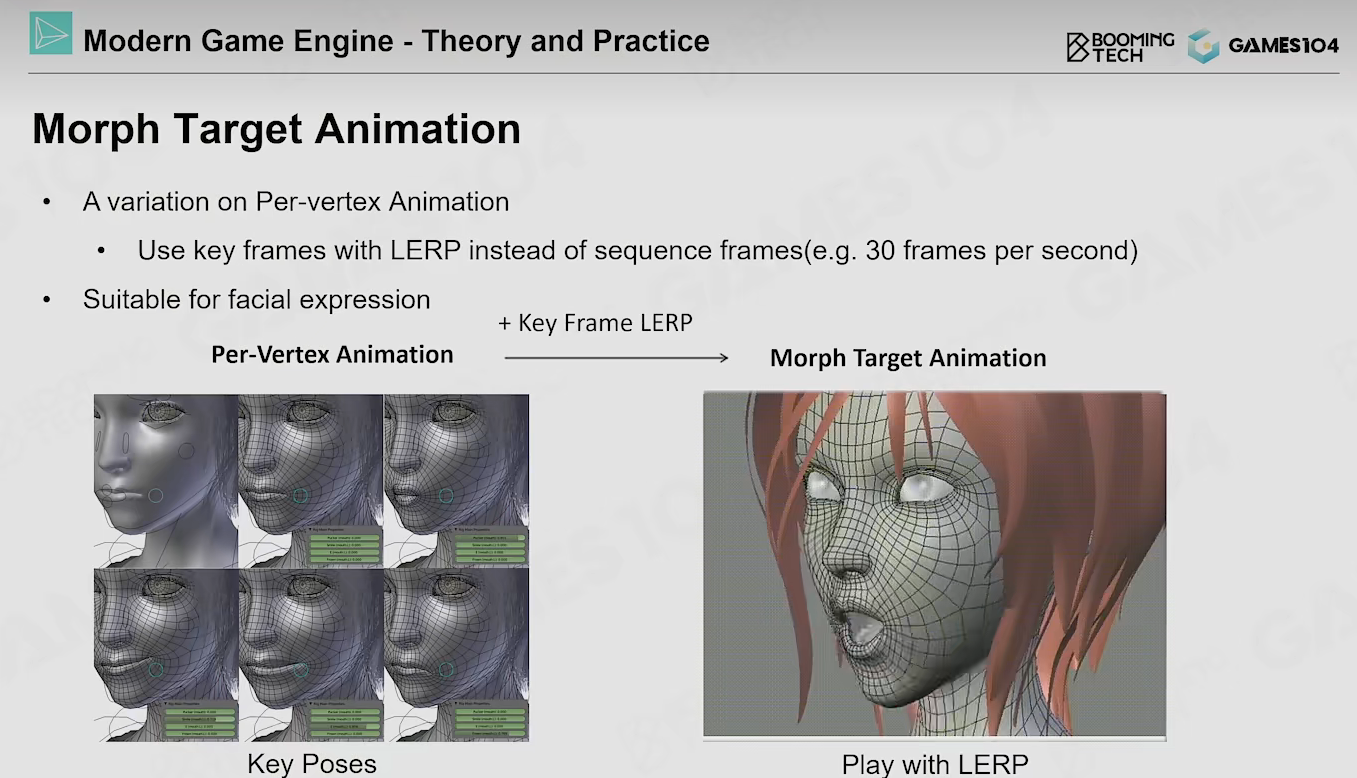

• 变形动画也是顶点动画，不同的是它是通过顶点影响权重来控制变化的
• 它会创建几种不同的Key Poses,  然后进行关键帧插值

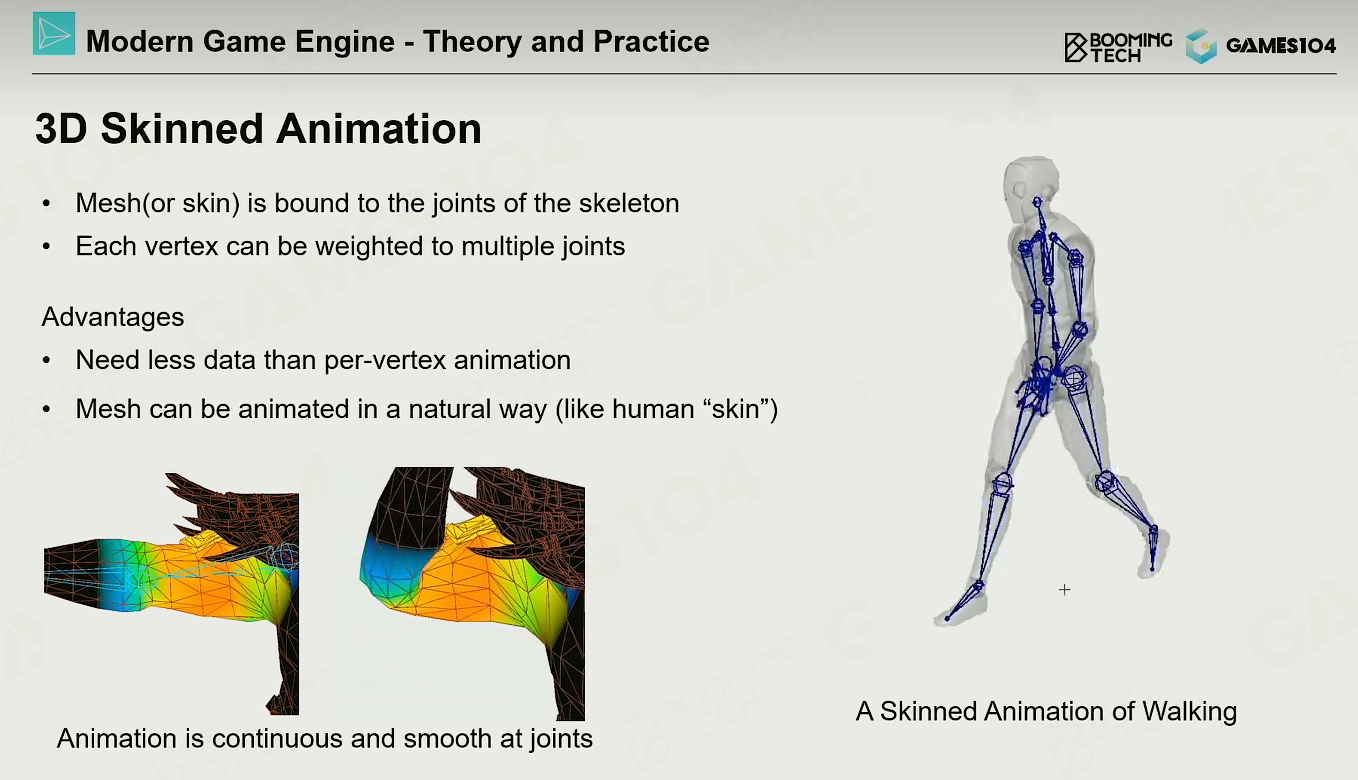

• 蒙皮动画的原理都相同
• 每个顶点受多根骨骼影响来避免骨头穿插的问题

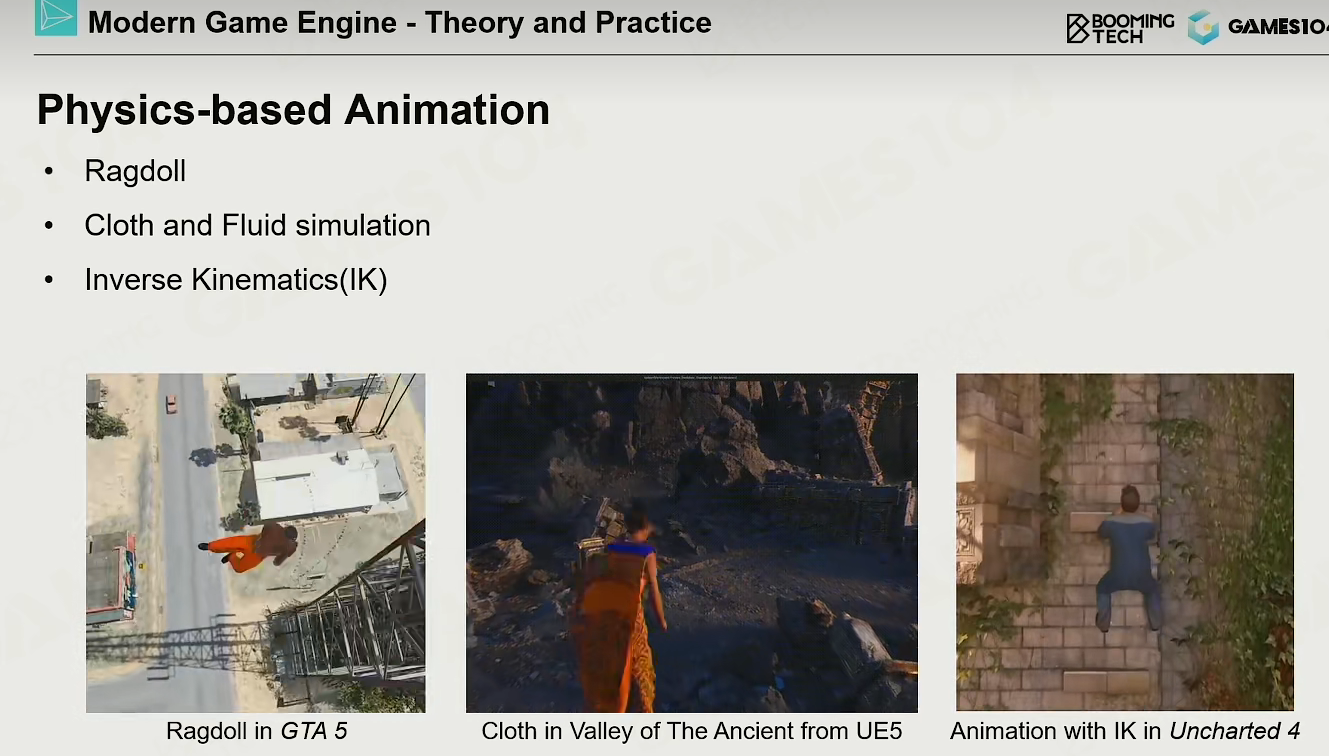

• 布娃娃 Ragdoll 用于模拟受击死亡,  是需要特别设计的动画, 还要展示掉落感
• 物理模拟—衣料和流体是游戏里常见的应用
• IK—反向动力学,  用于通过目标推断出当前的Pose

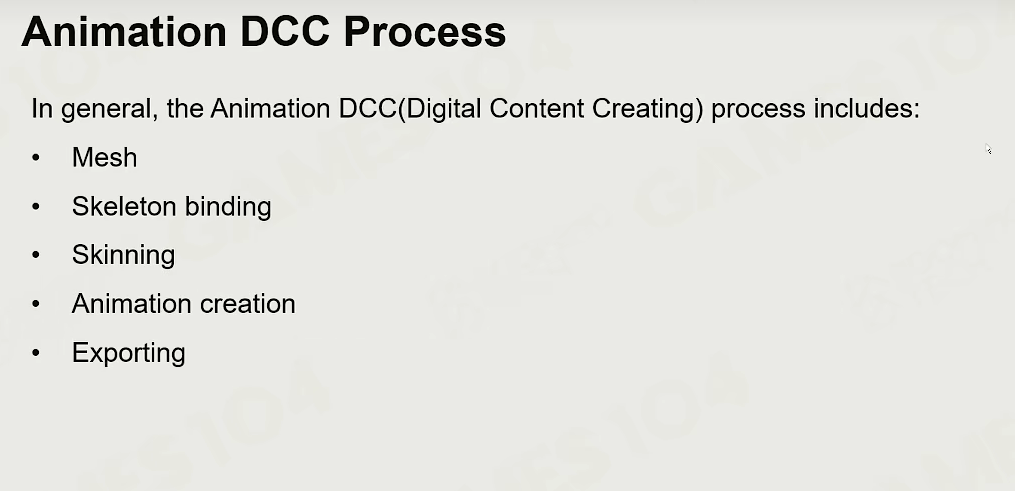

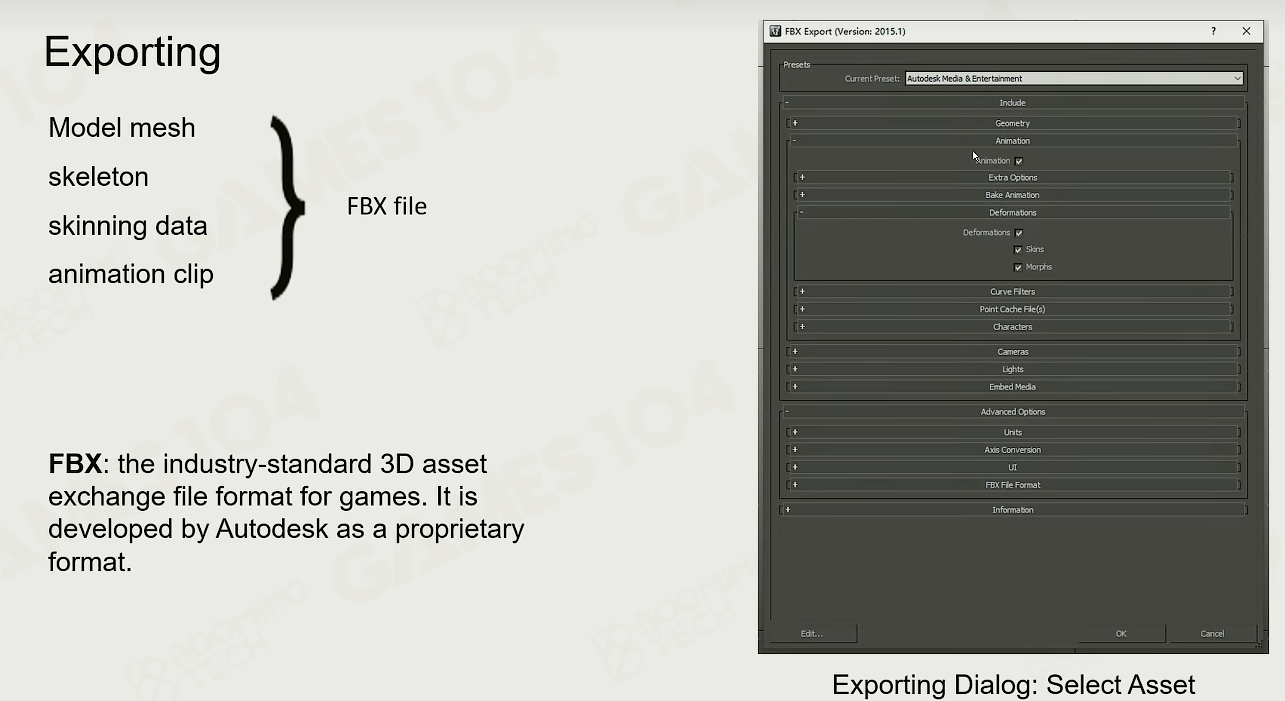

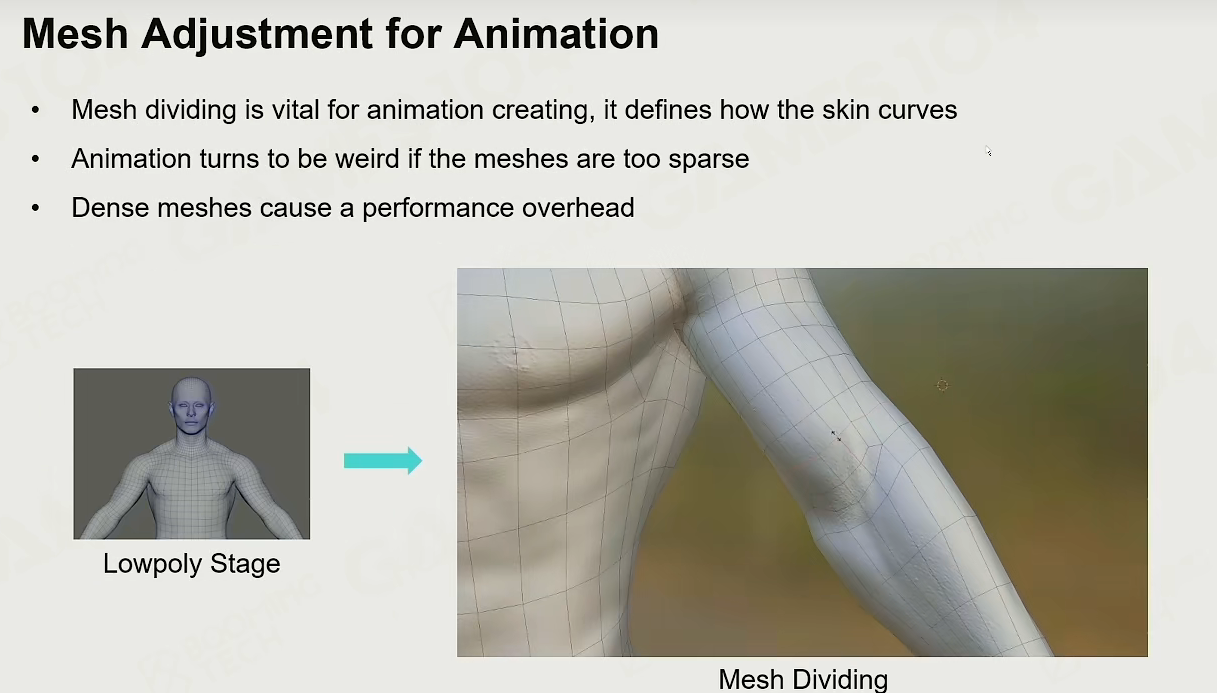

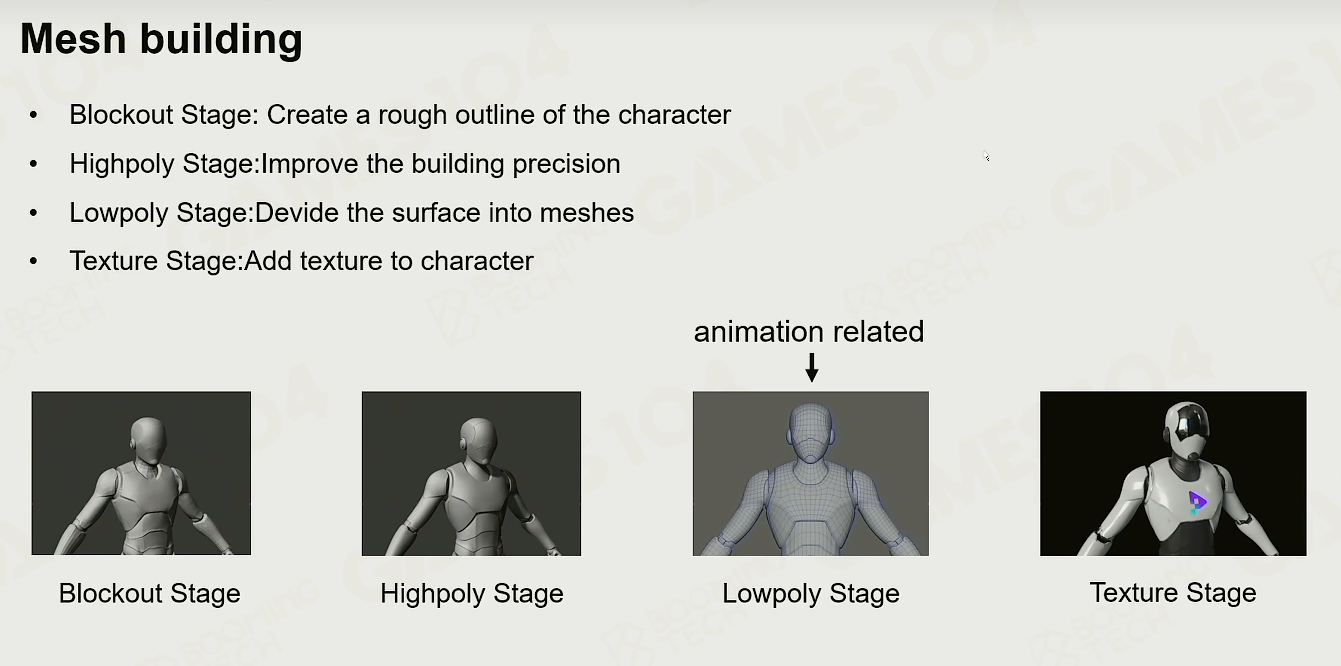

蒙皮动画的实现

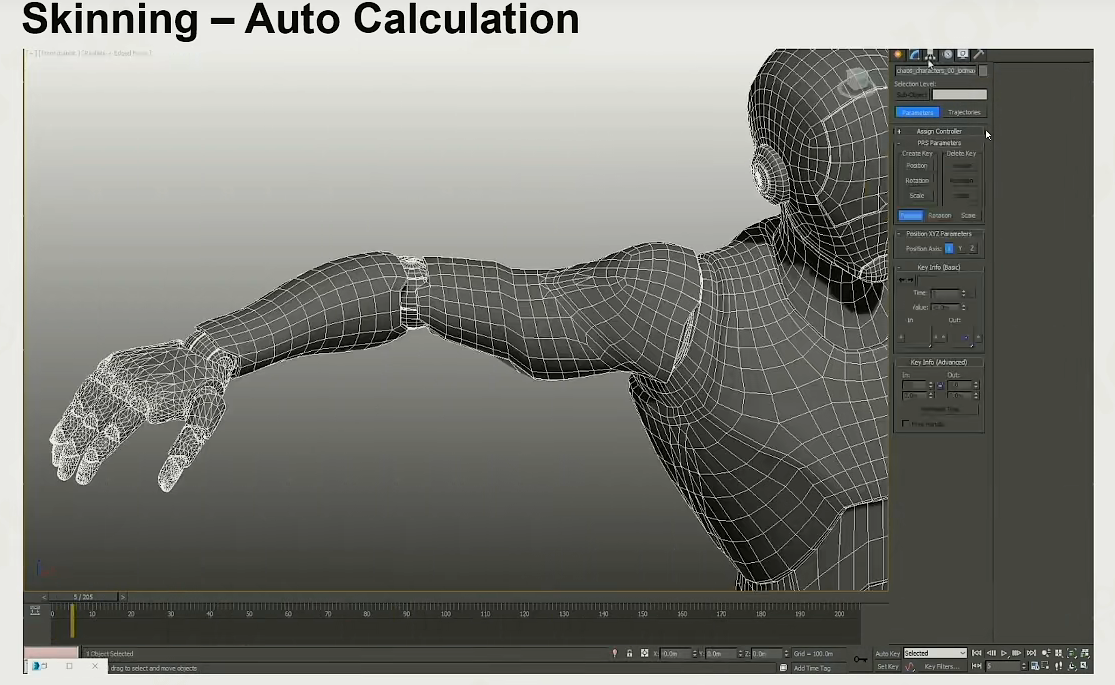

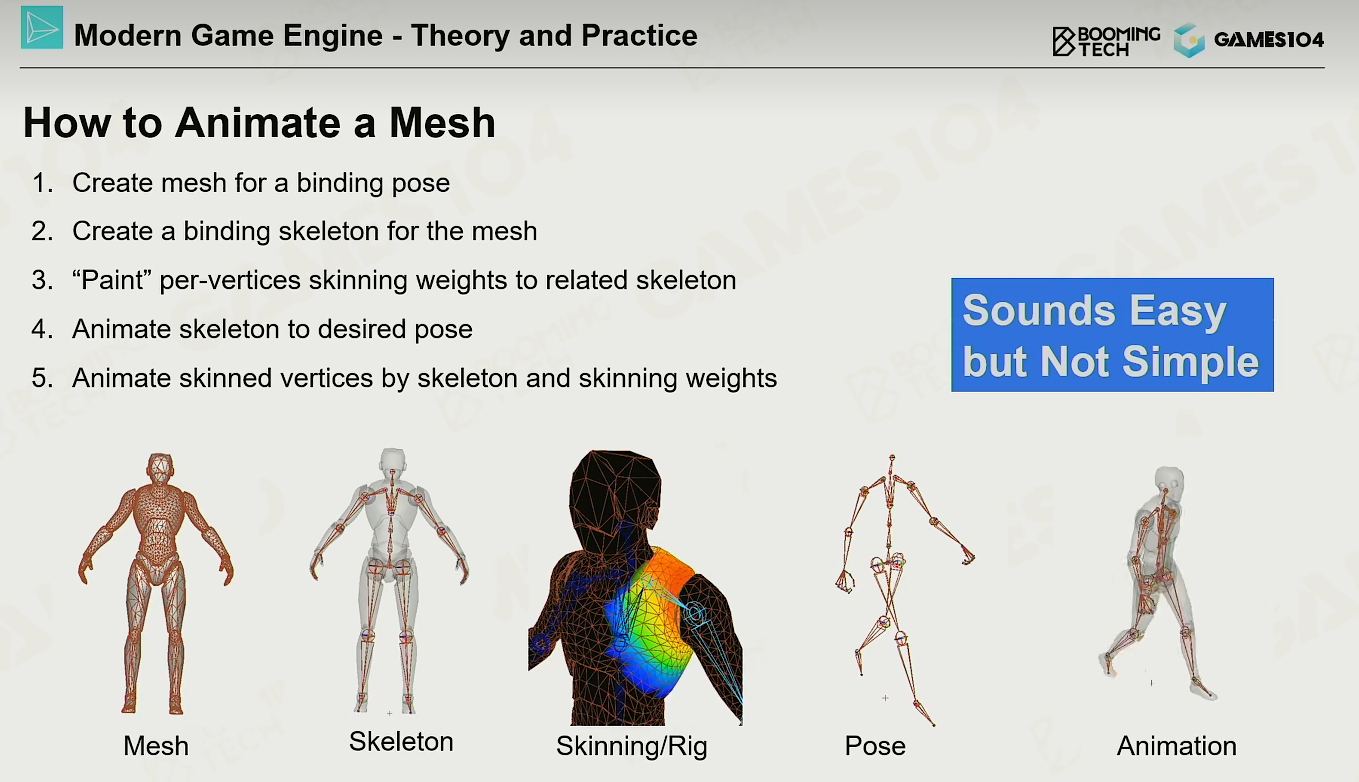

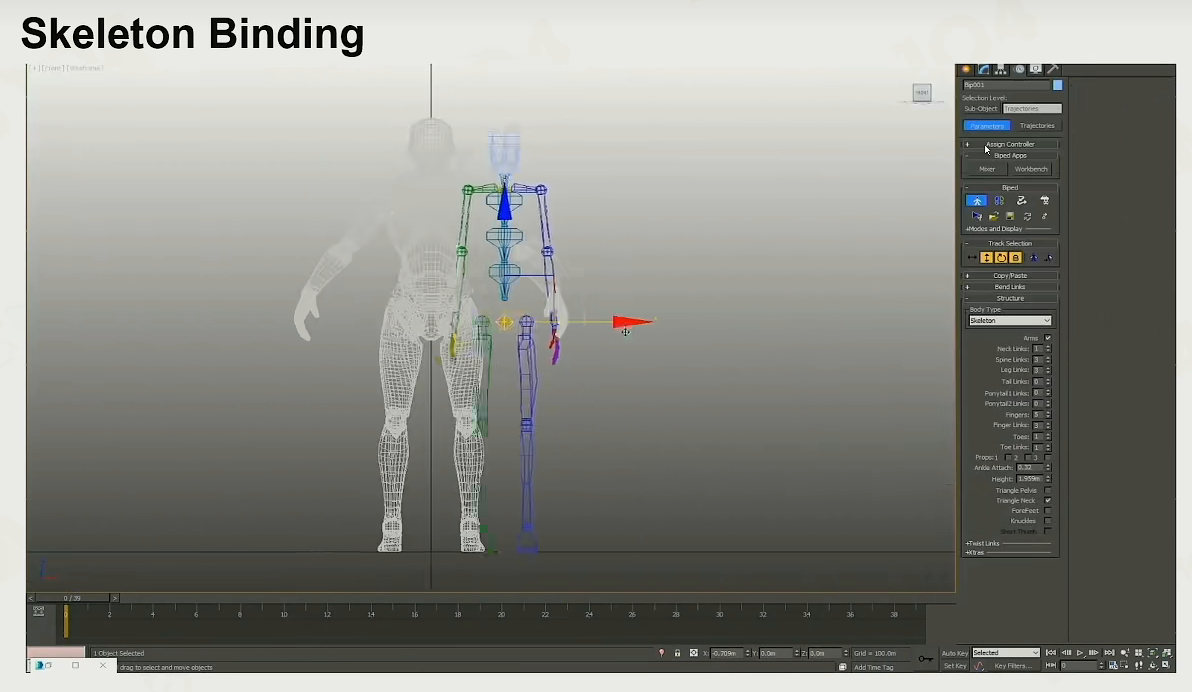

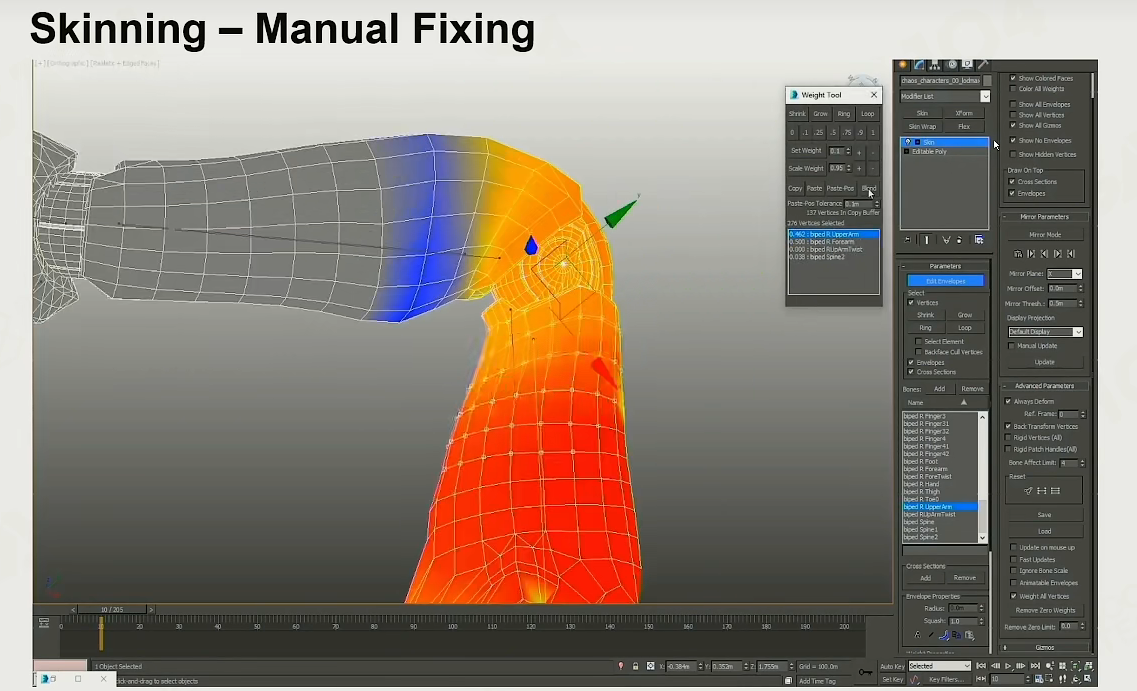

• 刷蒙皮简单来说就是设置顶点受那些骨骼影响,  也就是设置顶点受骨骼影响的权重
• 一般动画会在Vertex shader里面去做

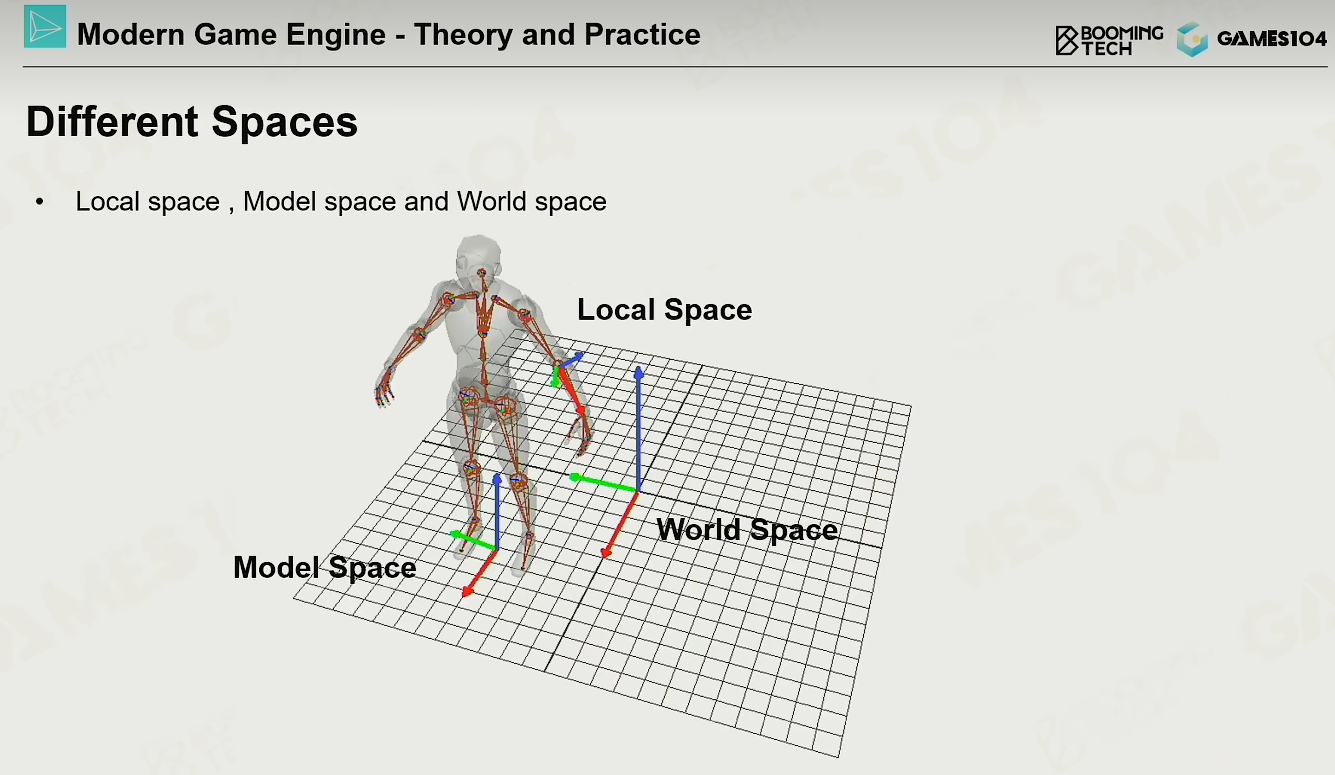

• 动画计算都是在各自的空间里, 通过6DOF进行不同空间的变换
• 需要注意的是Local Space是指模型上每个骨骼的局部坐标系

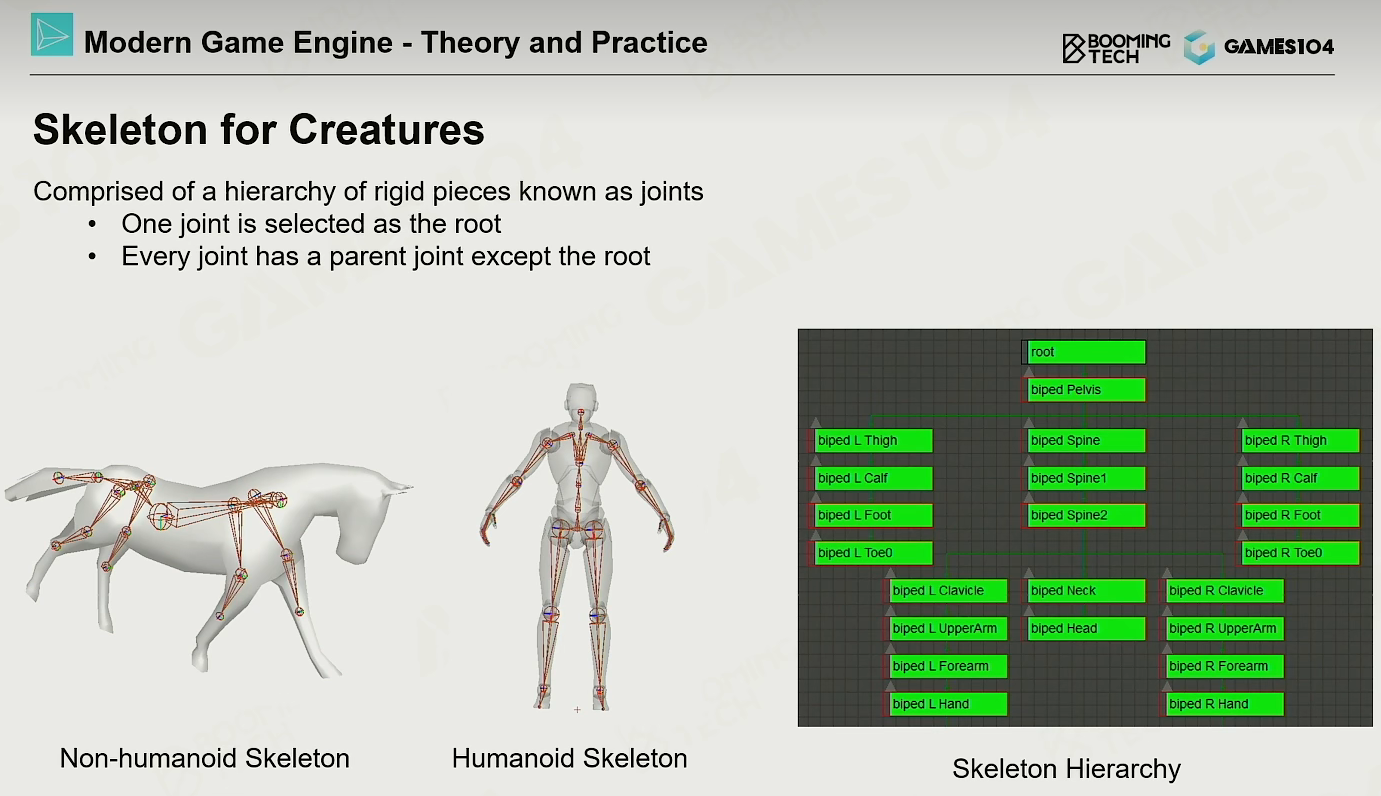

• 生物骨骼是由一个个有层次的节点组成，其中有一个是根节点，其他所有节点都有父亲节点。

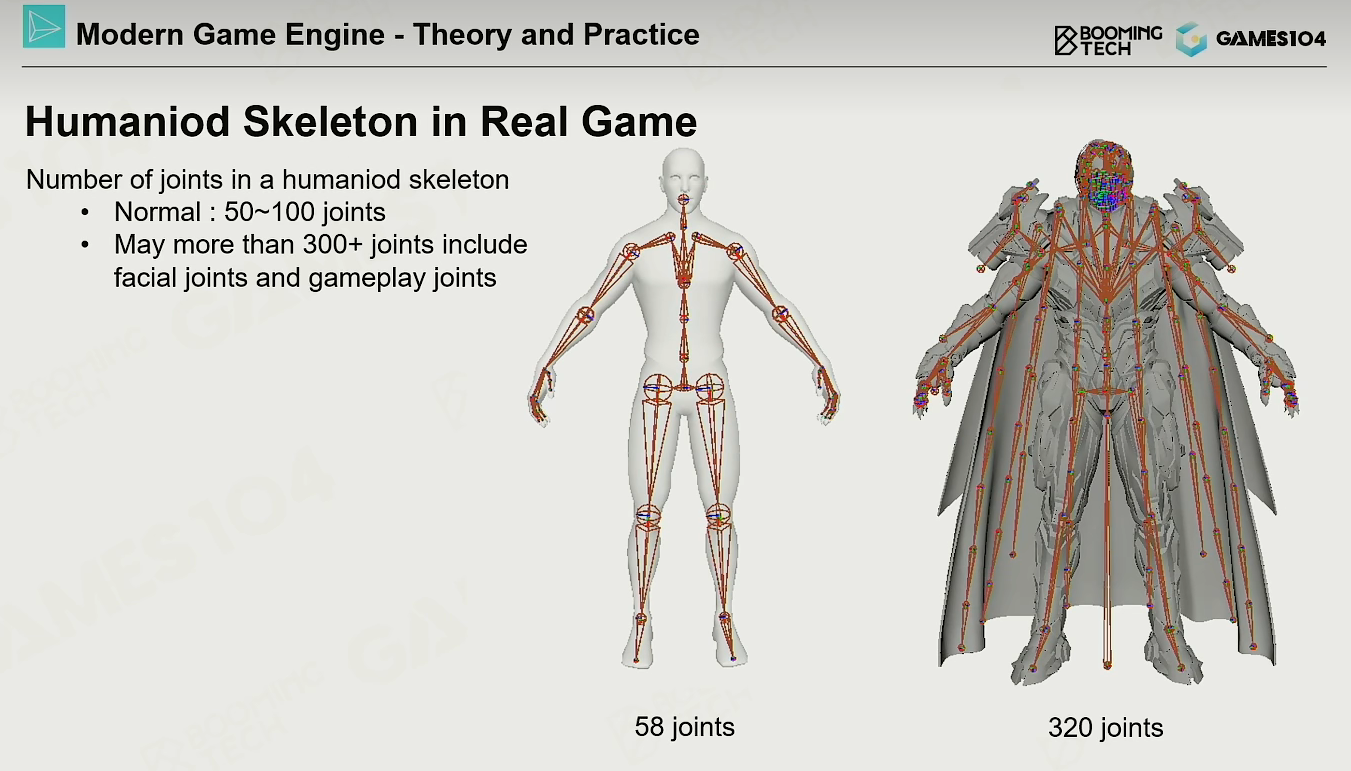

• 类人生物的骨骼一般叫做biped(二足生物), 根节点一般是人的尾椎骨的地方。

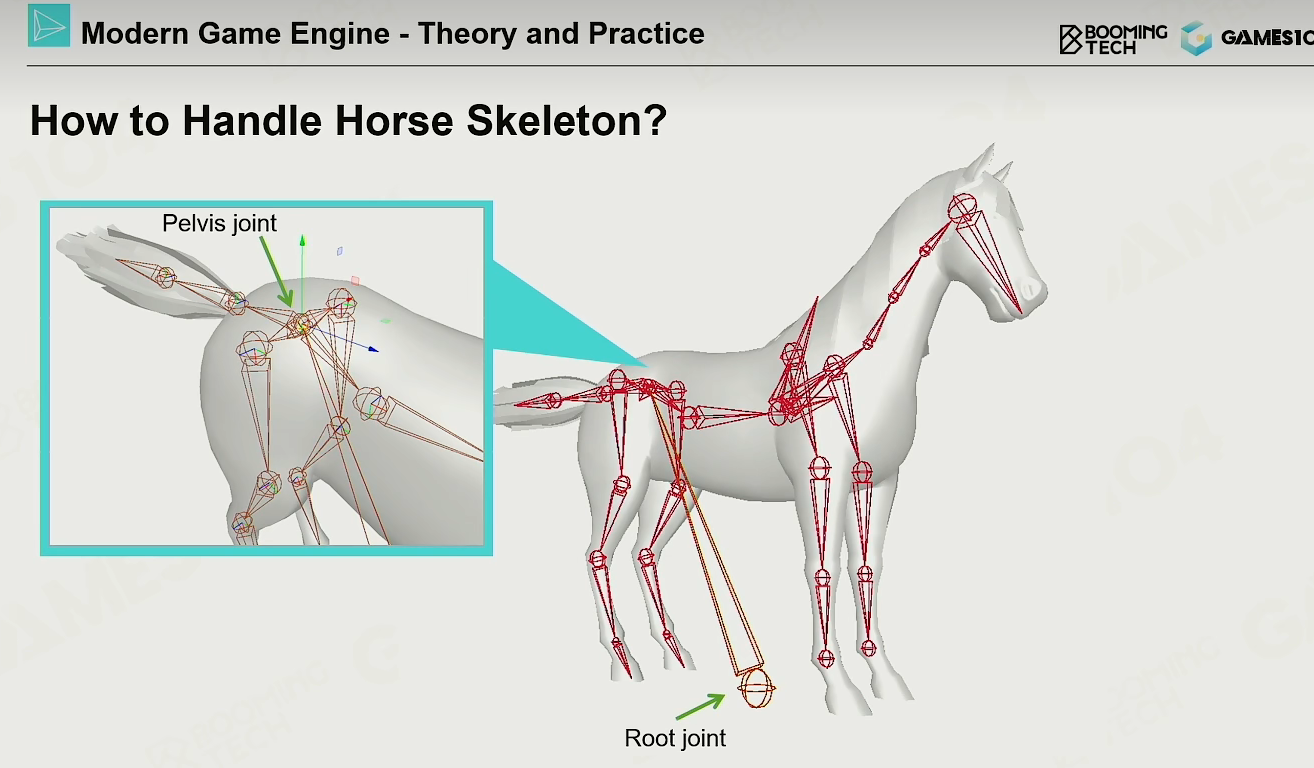

  非人四肢动物的骨骼一般叫做quadruped(四足生物)，根节点也设置在Pelvis joint 尾椎骨。

• 游戏引擎里面表达骨骼是通过Joint(关节)

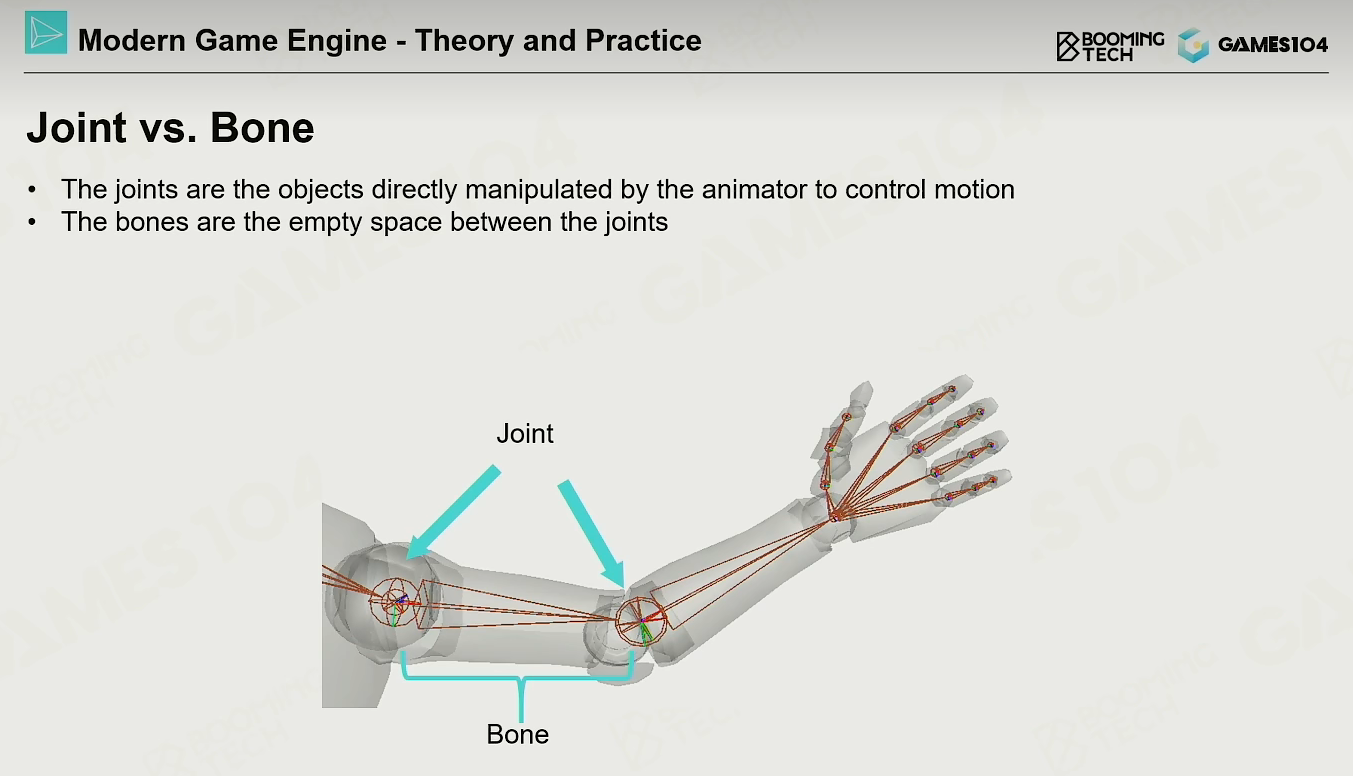

• 两个joint之间定义了一根实际的Bone

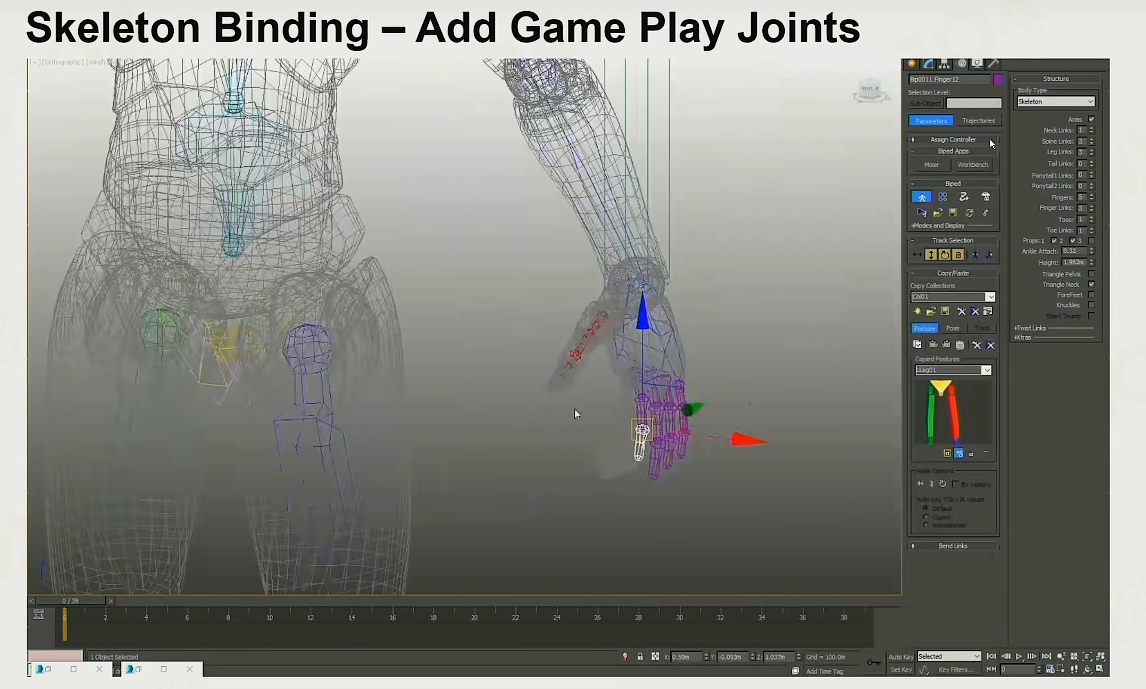

• 除了标准骨骼外还会根据情况添加其他骨骼
• 添加额外的骨骼支持表情和眼睛动画
  添加额外的骨骼支持各种变形比如斗篷
  这些都会加到角色标准骨骼上

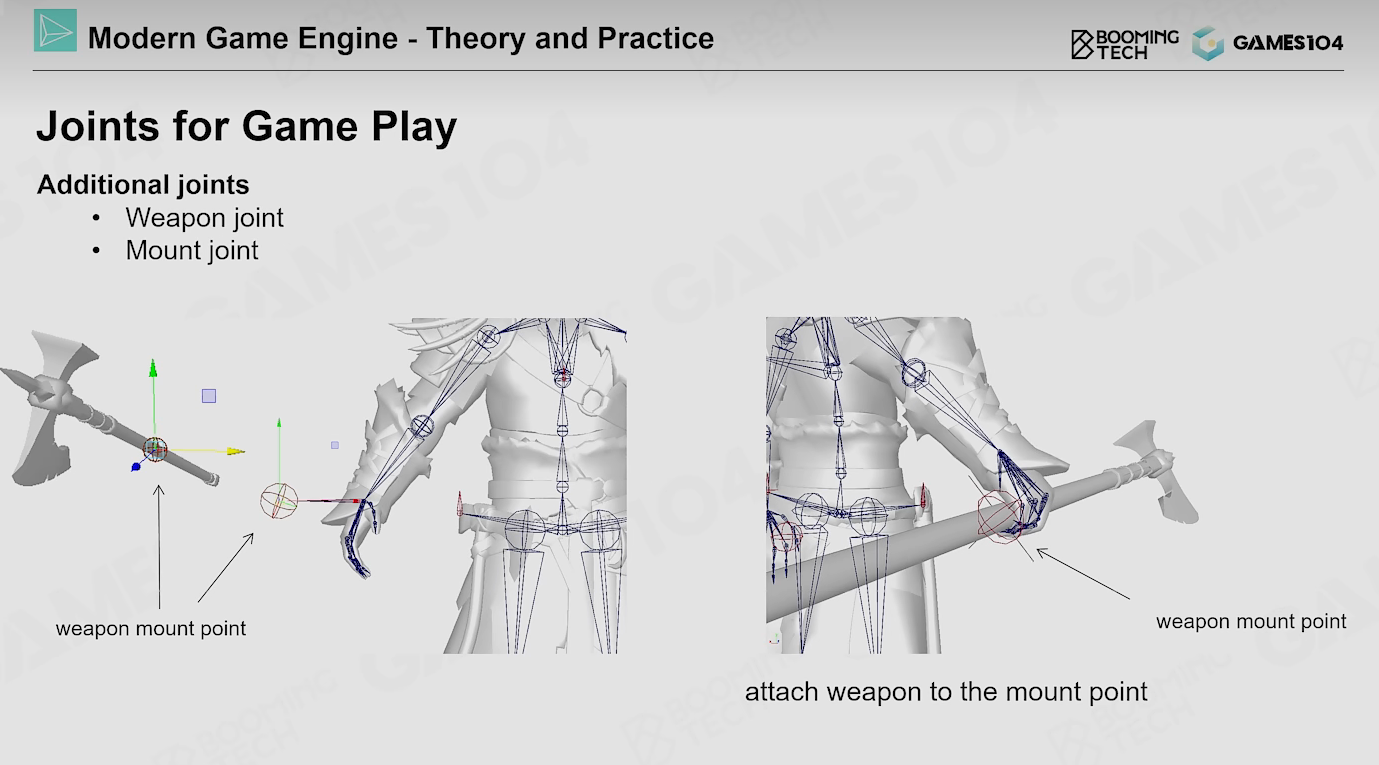

• 骑乘和拿武器都是绑定到特定的Joint上

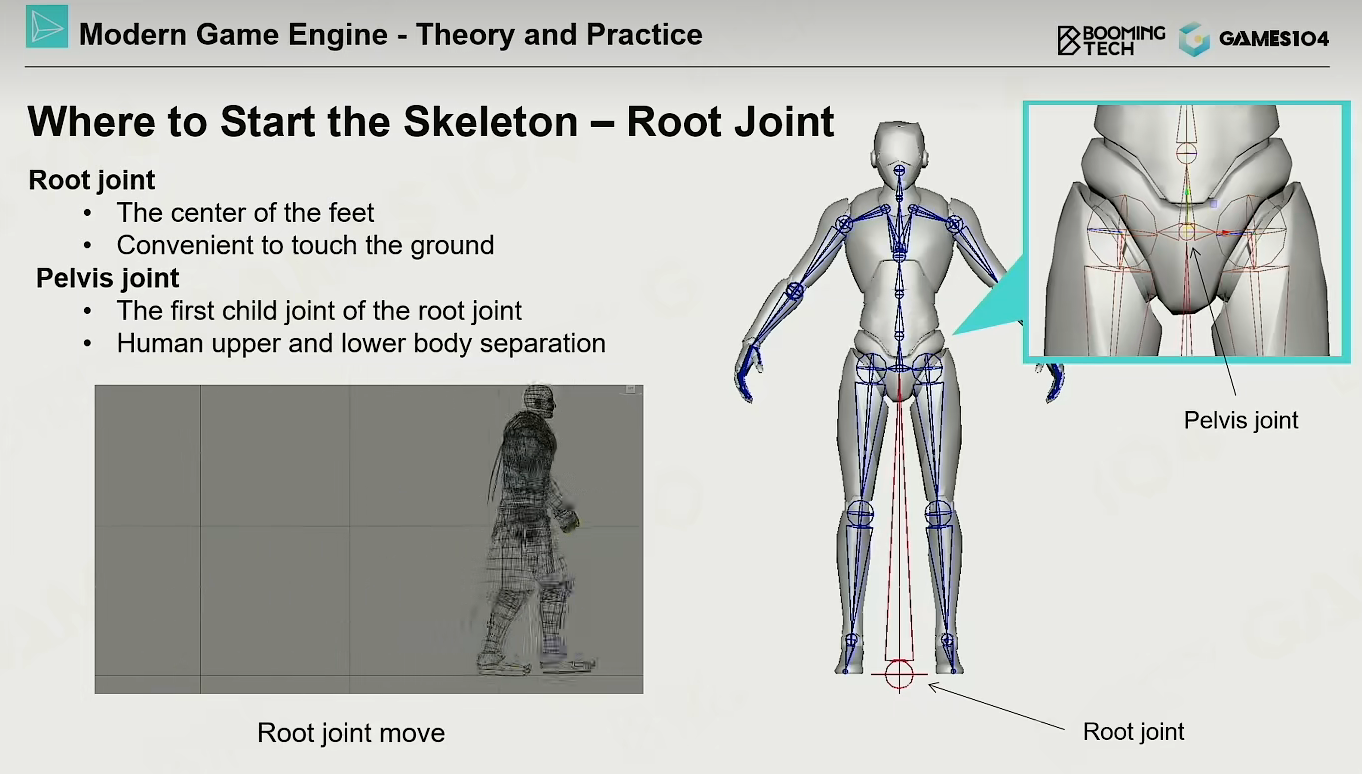

• 人型的Root节点会定义到两脚之间， 方便处理角色的移动和跳跃
• 比如人物手办支架到台座的点，也是Root节点。

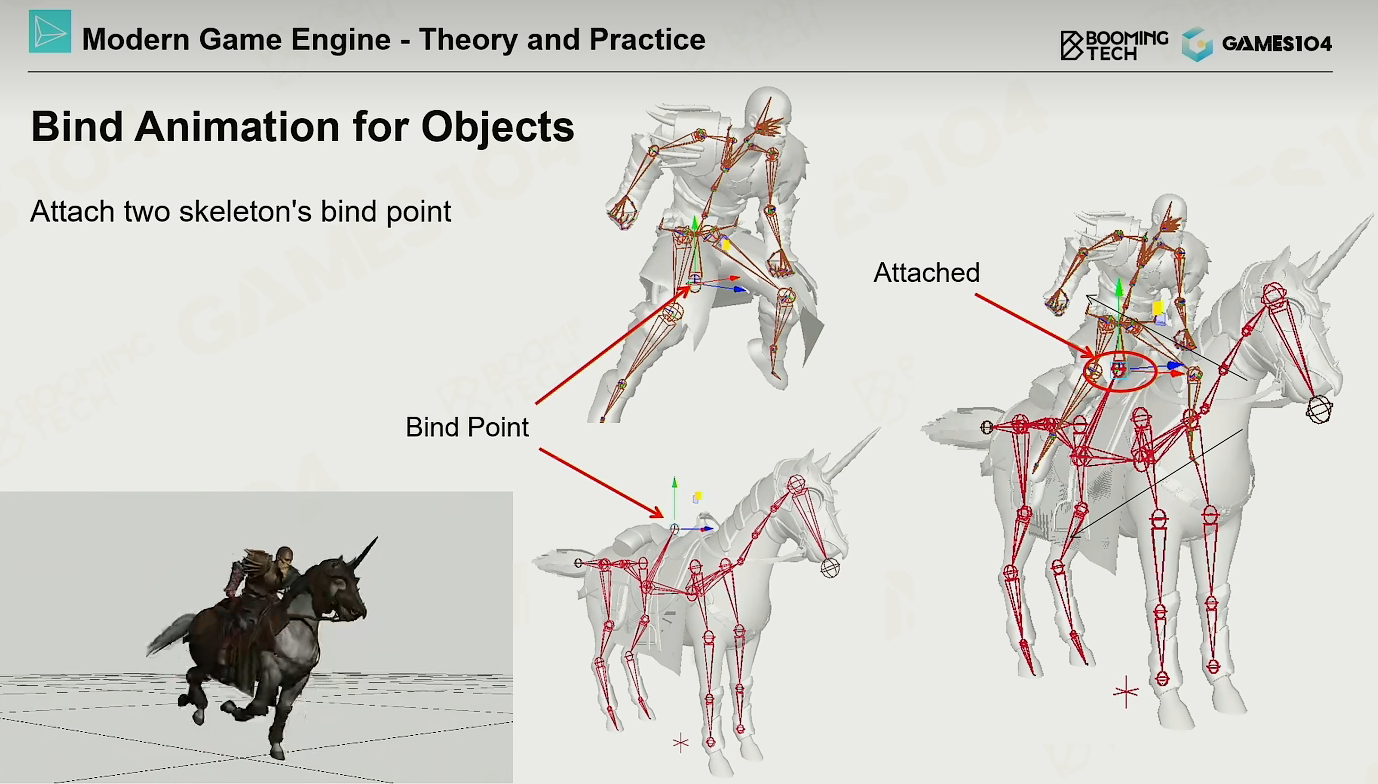

• 绑定动画到载具时,  通过Mount Joint卡到一起，这个joint影响骑乘者的坐标变换和旋转变换
• 人和马的动画分别播放

• 每个静止的状态叫一个Pose

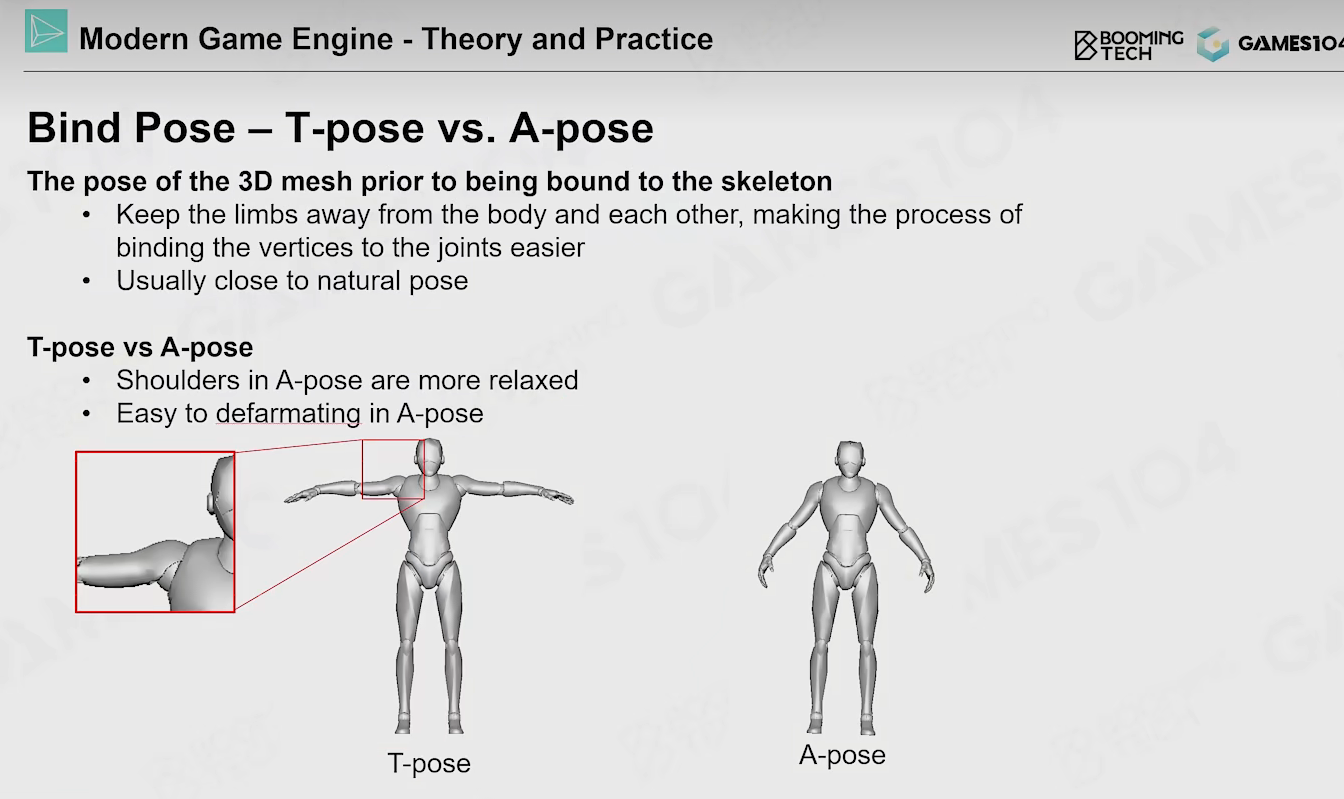

• APose提供更自然的站立，也避免Tpos的肩膀挤压问题

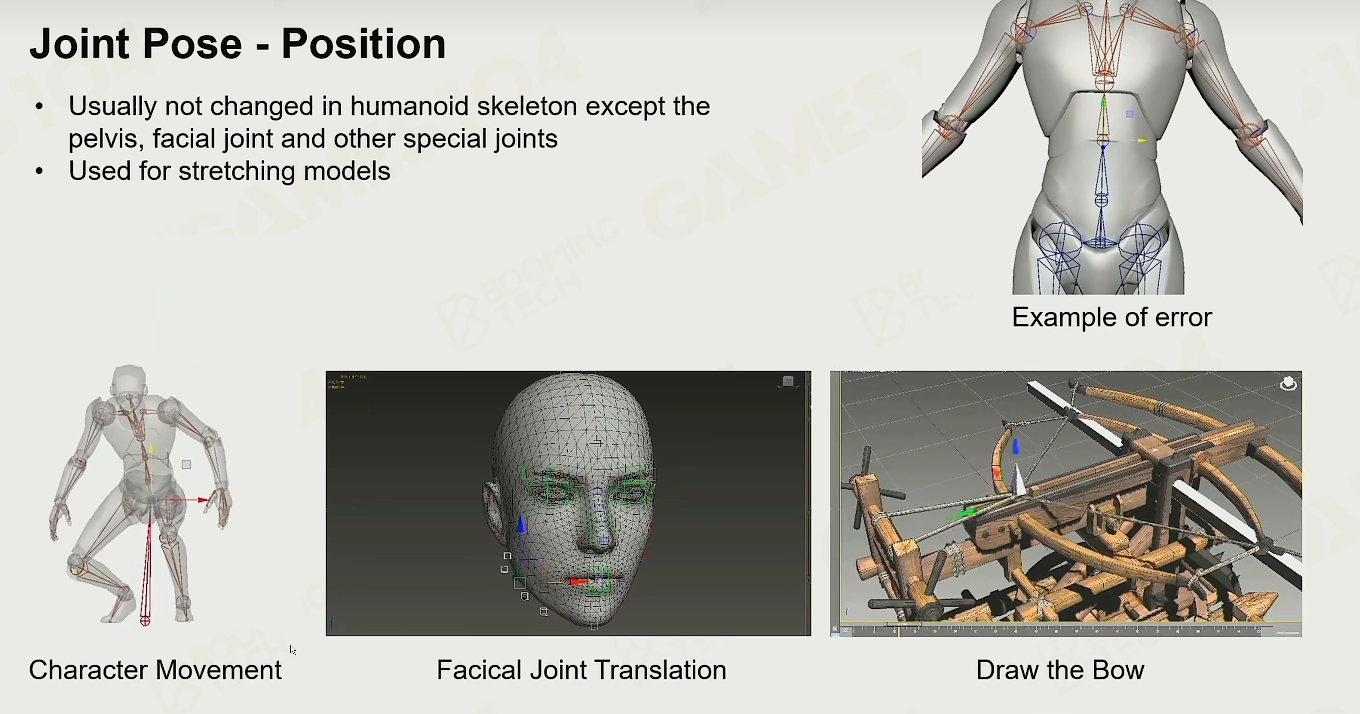

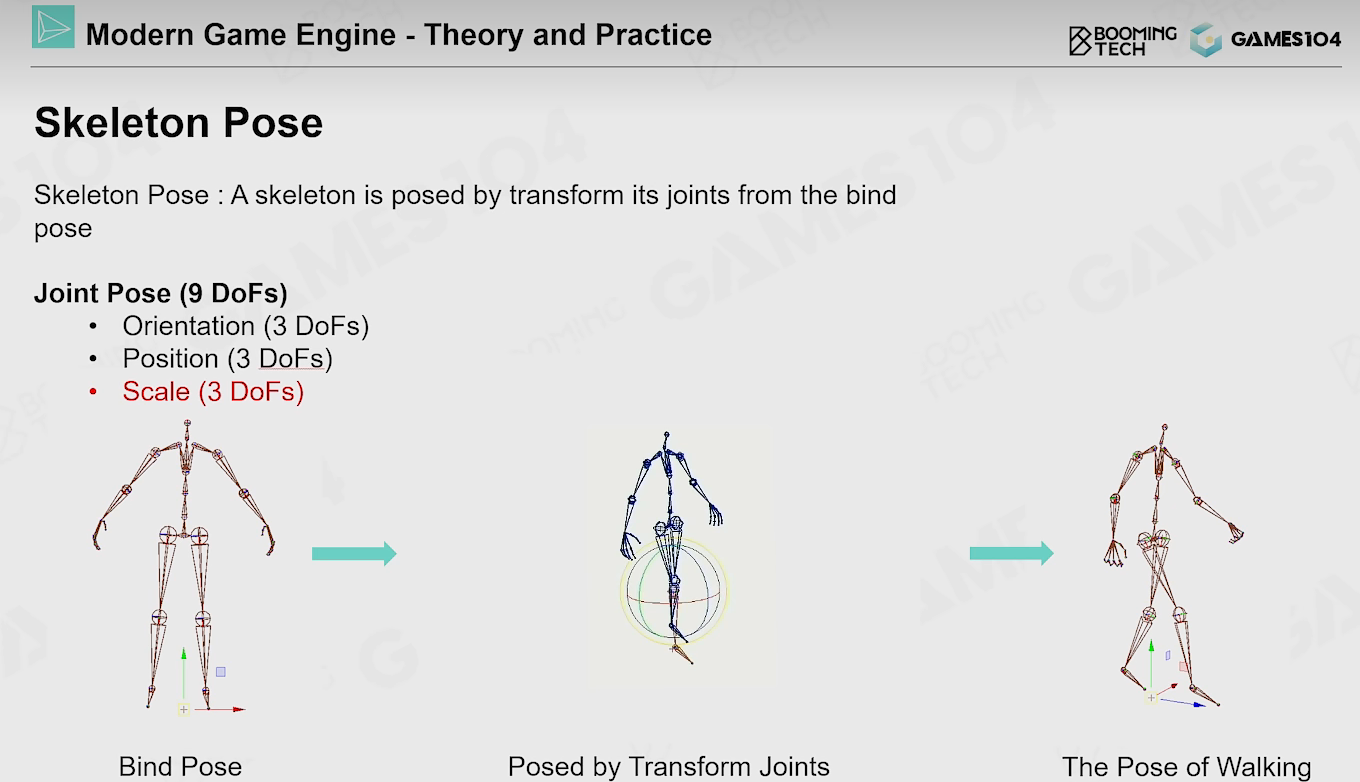

• 需要表达一个Pose时有9个自由度，包含缩放

3D旋转算法

• 二维空间的旋转轴只有1个,  三维空间的旋转轴有3个
• 三维空间里绕任意轴旋转可以用绕3个轴旋转来表达

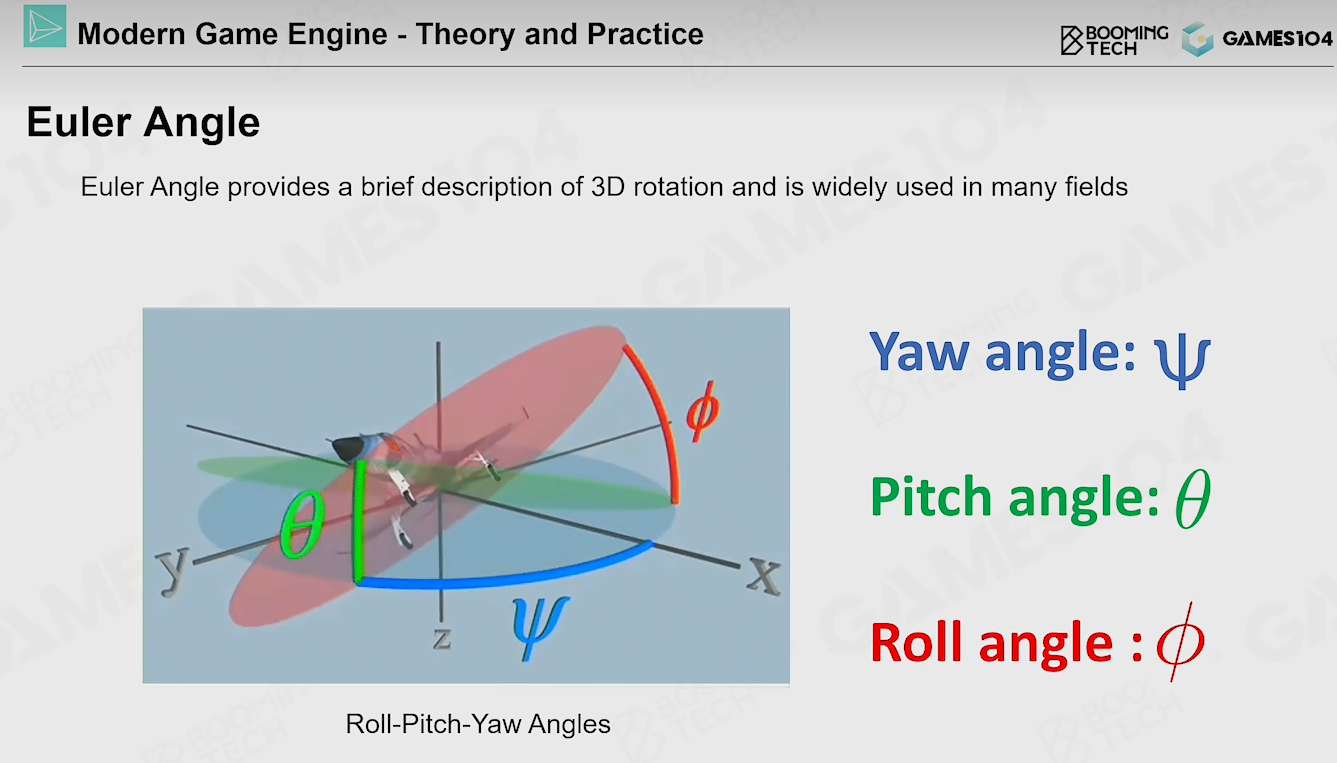

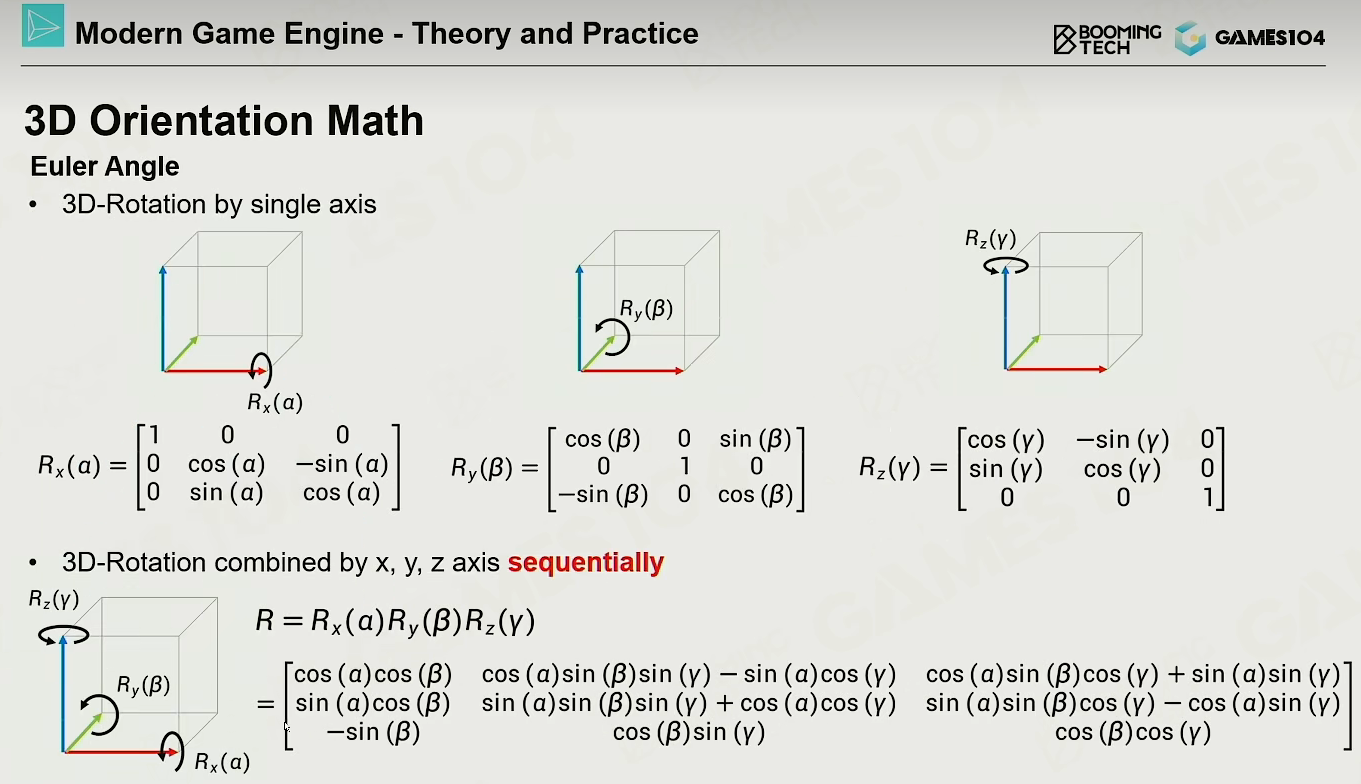

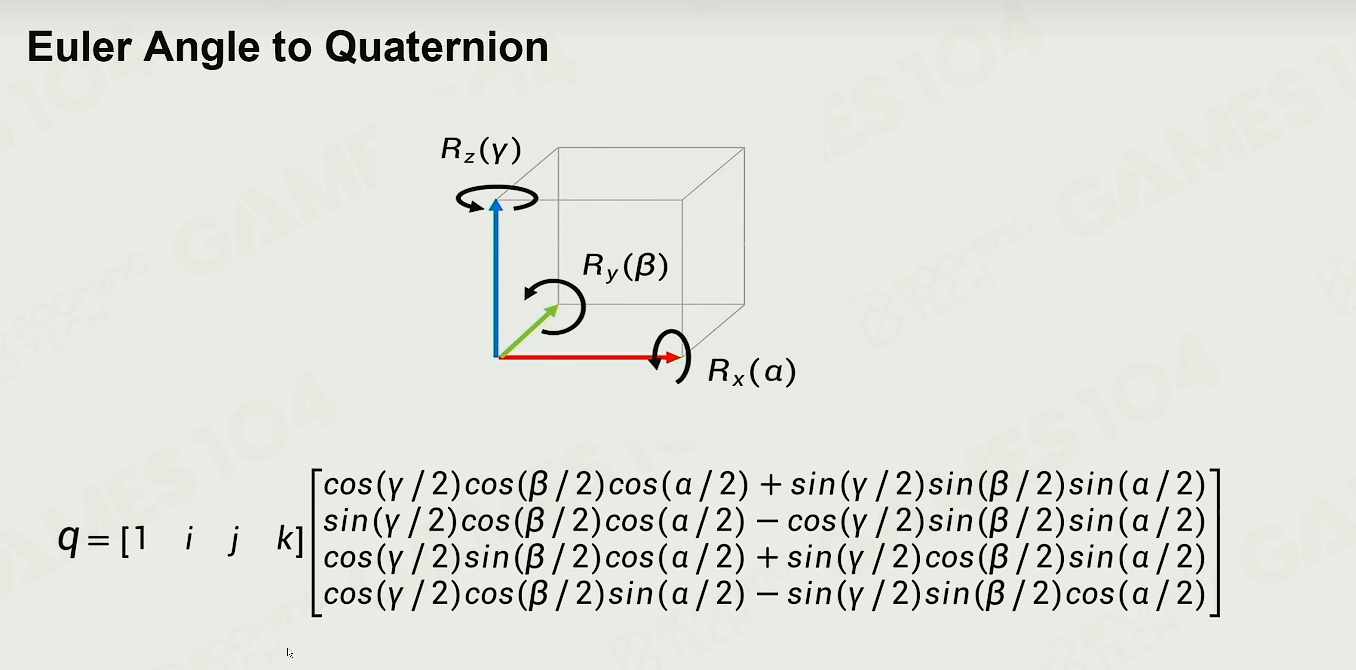

• 欧拉角用基于三个轴的旋转角度用来描述旋转

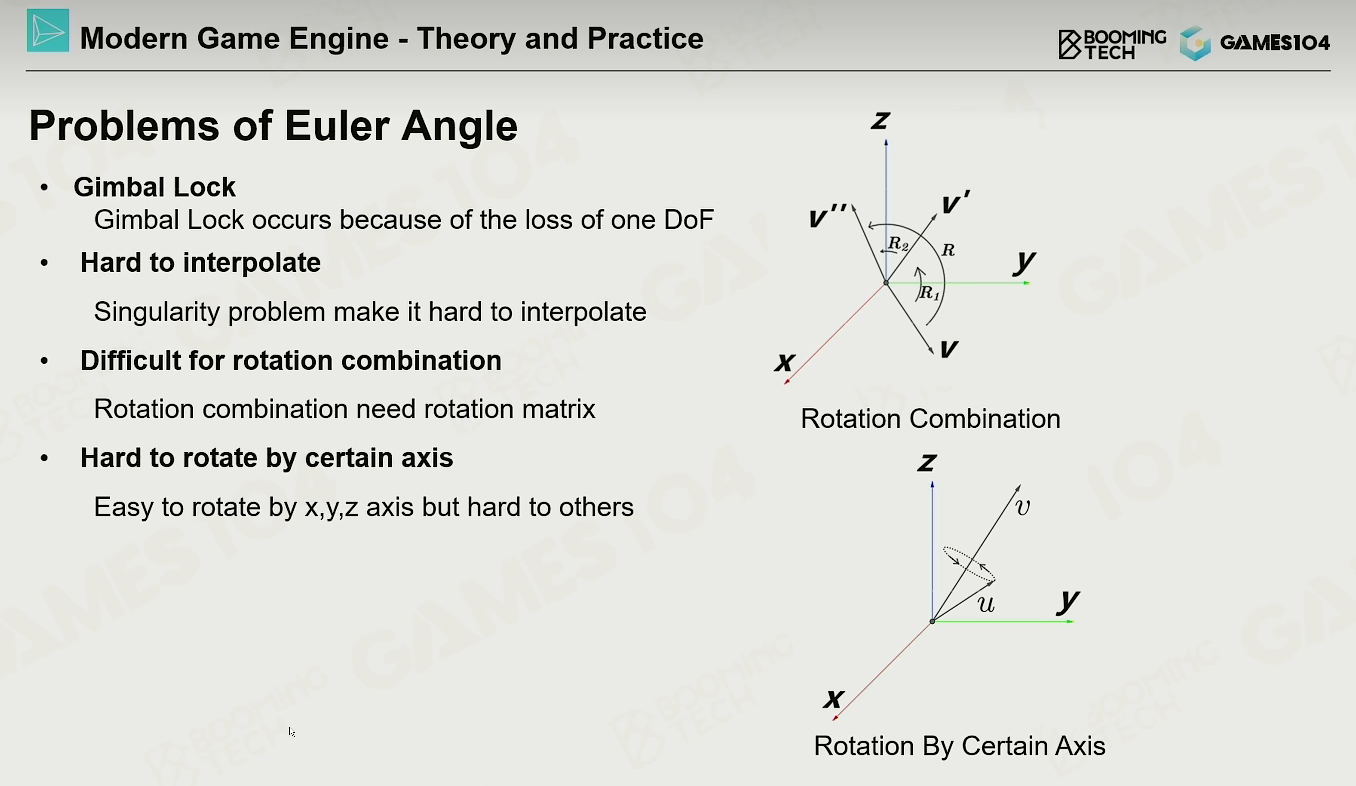

• 欧拉角的问题
  • 欧拉角依赖于旋转变换的先后顺序，即换一种绕不同轴旋转的顺序会导致最终旋转结果不同。所以一般规定必须xyz顺序。
  • 欧拉角存在“退化”问题，即当固定绕一个轴旋转时，其他两个轴就退化成同一个内容了，比如绕z轴转动时，x和y的地位就相同了，此时DoF实际上只有1度了。
  • 插值困难。给定两组旋转角度时，很难计算它们之间的插值结果，不能简单线性插值。
  • 很难绕其他任意特定轴旋转。

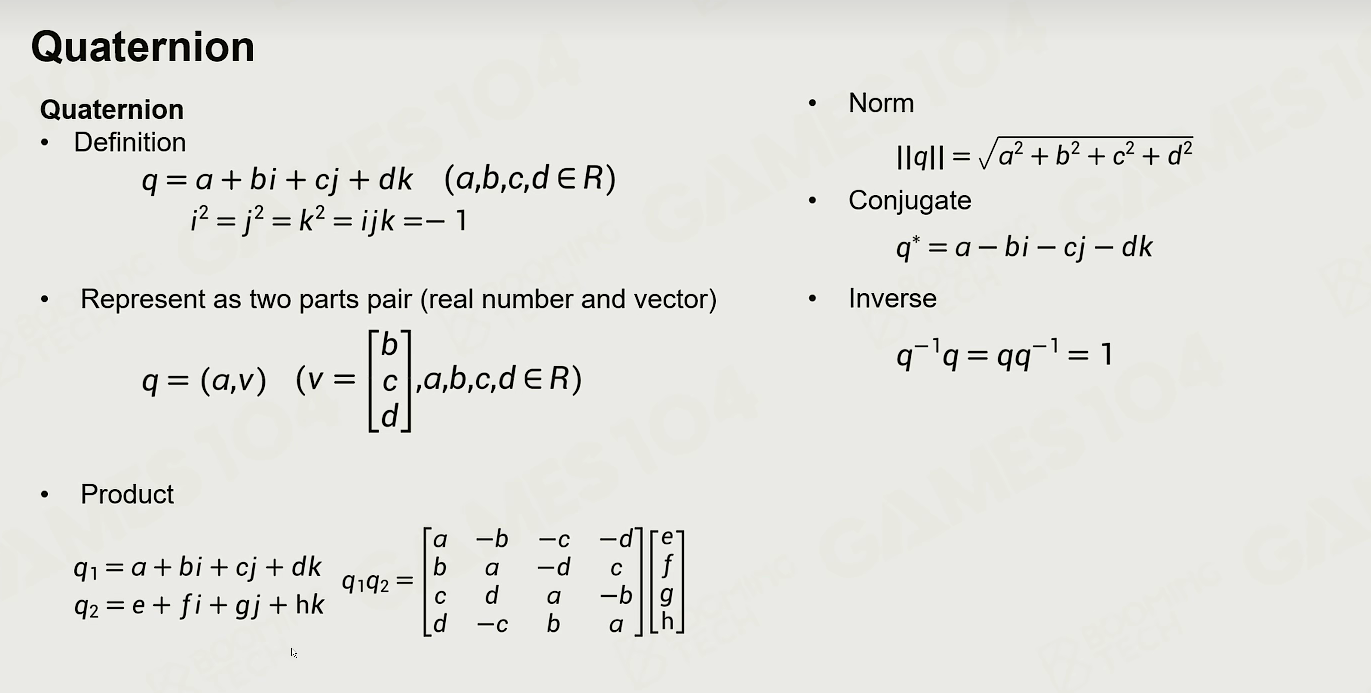

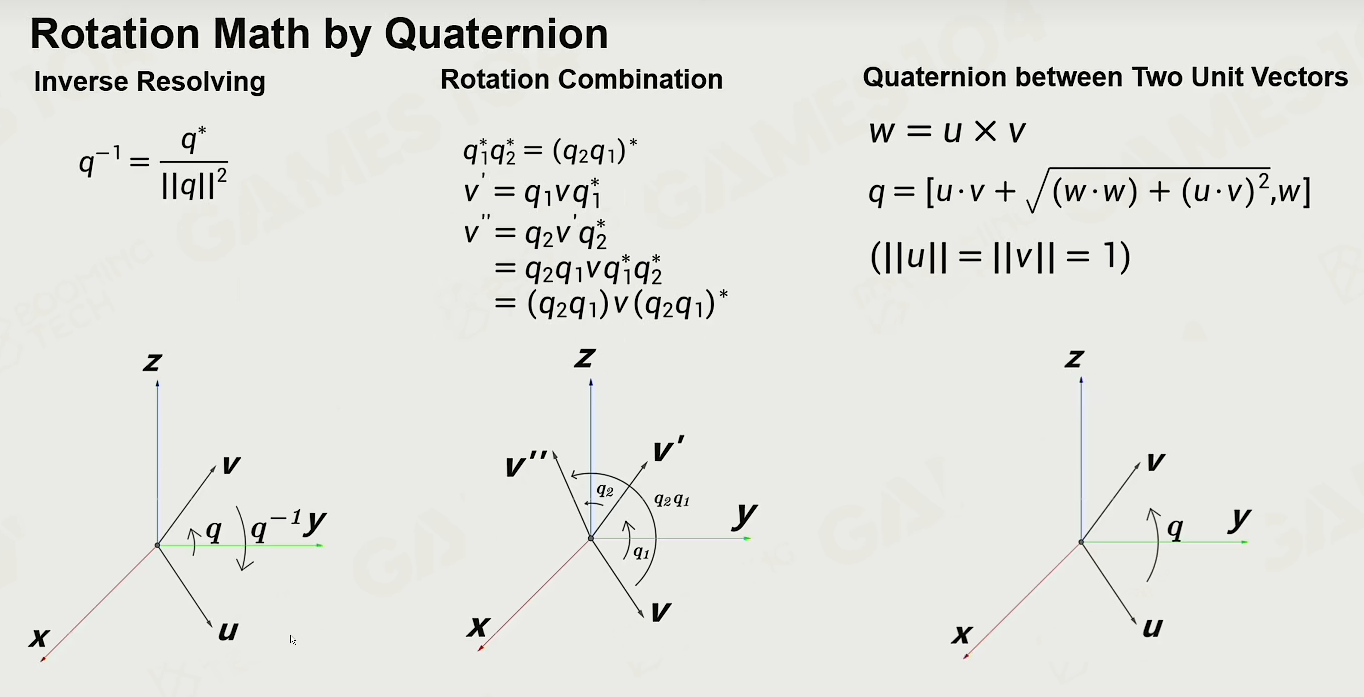

四元数

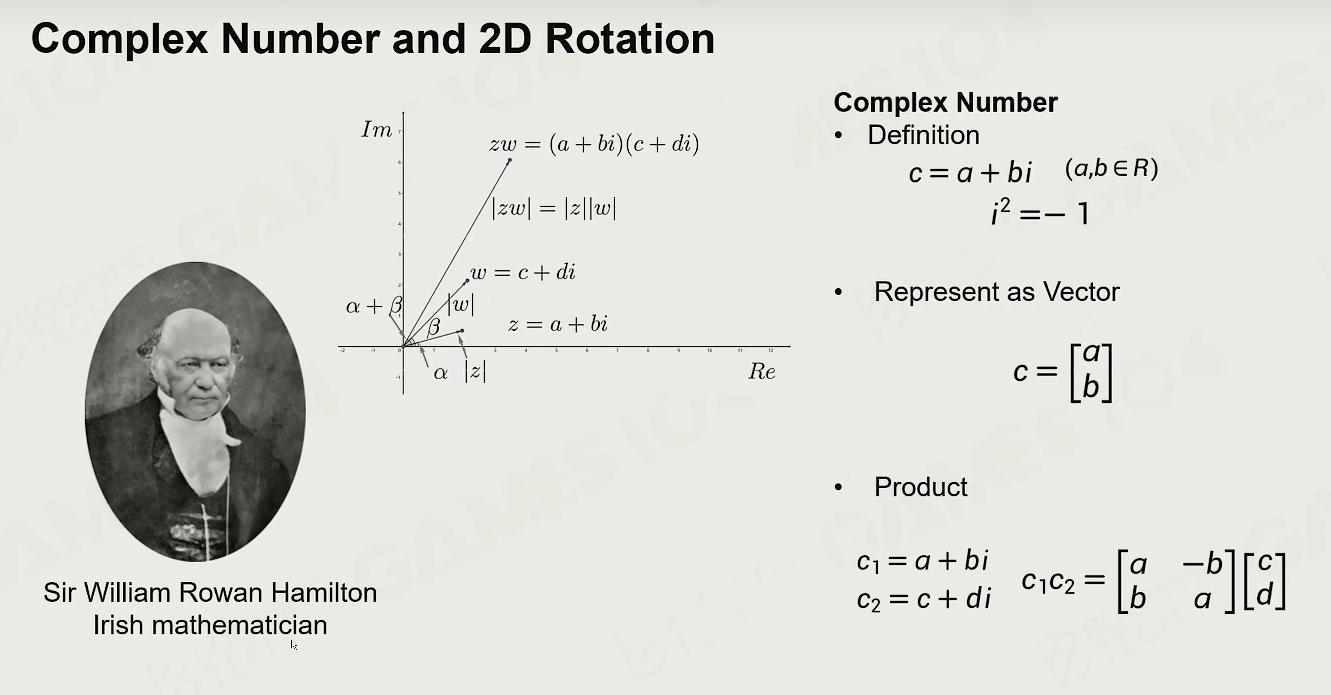

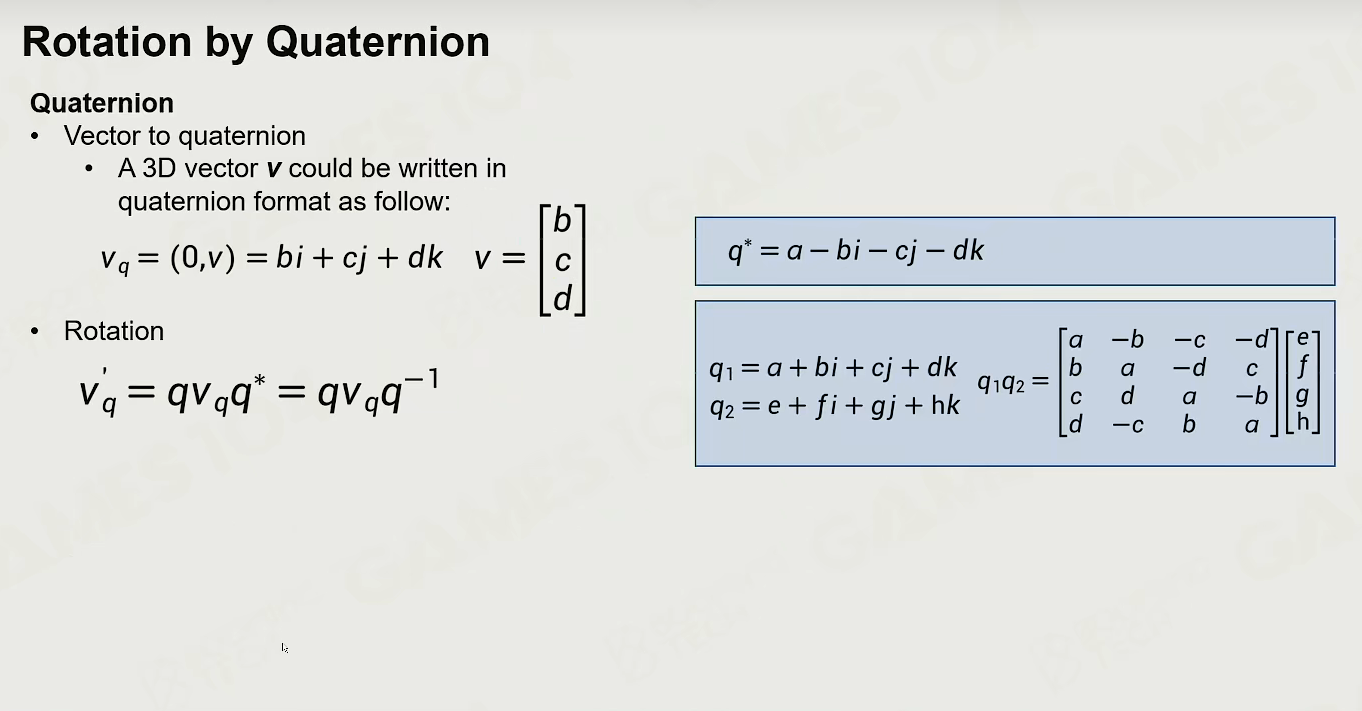

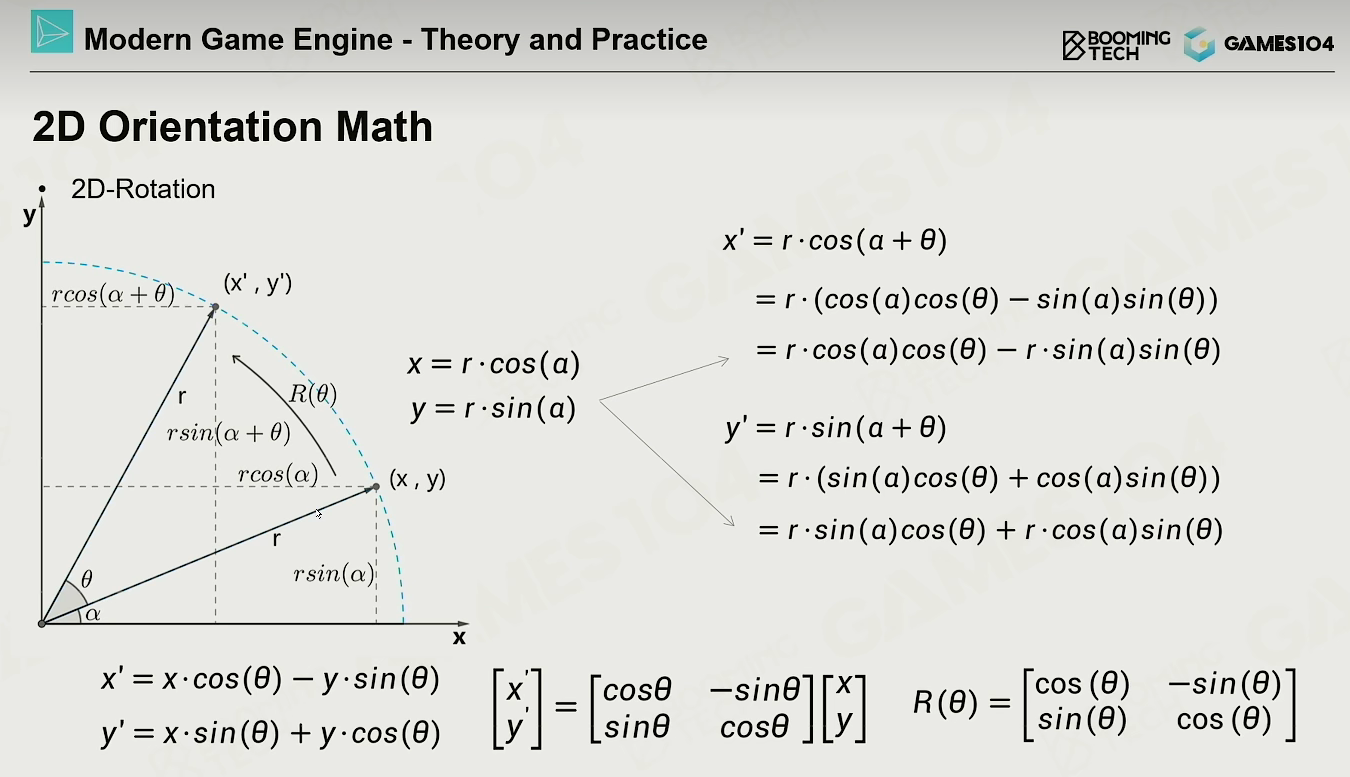

• 在笛卡尔坐标系，对二维空间的任意一个旋转可以通过一个归一化的复数值 a + bi (右上)来表达。

• 上图中q是旋转的四元数描述，v’是v通过q旋转后的结果

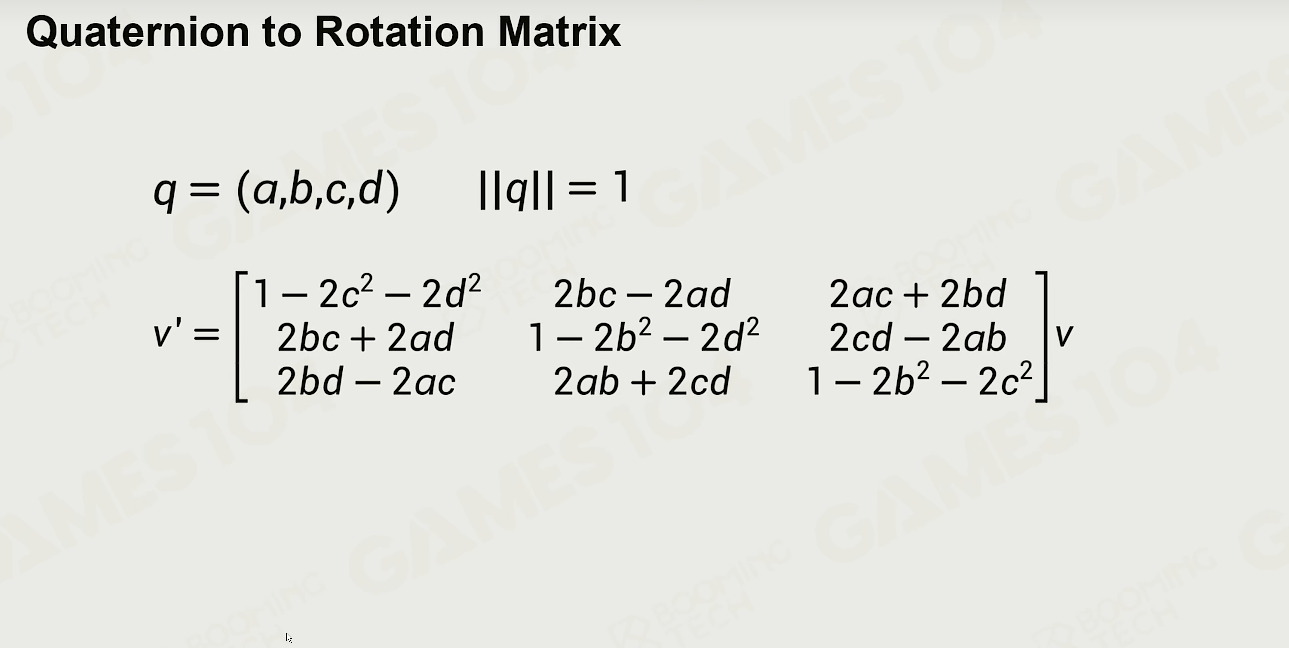

• 利用四元数可以表示很多三维空间的旋转，包括反向旋转、旋转的叠加以及从当前方向u到指定方向v的旋转函数计算等

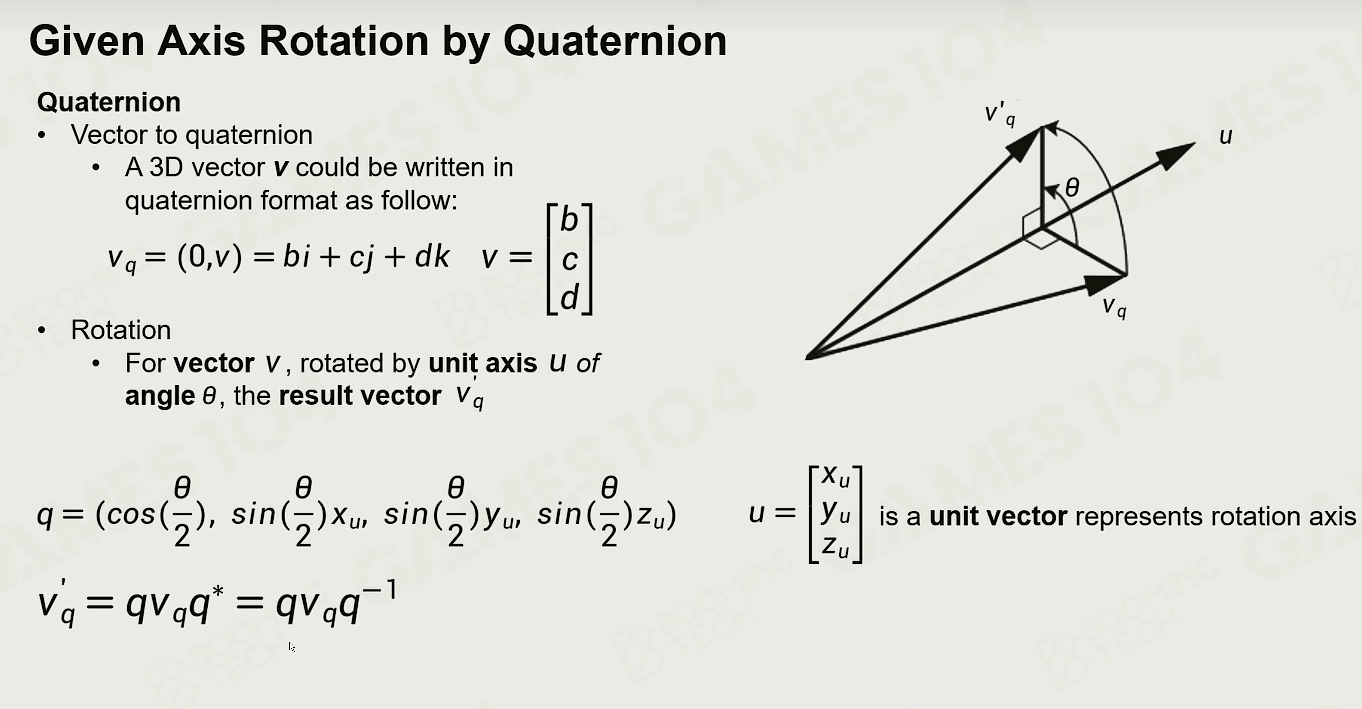

• 基于任意轴旋转的四元数

关节姿势的属性信息

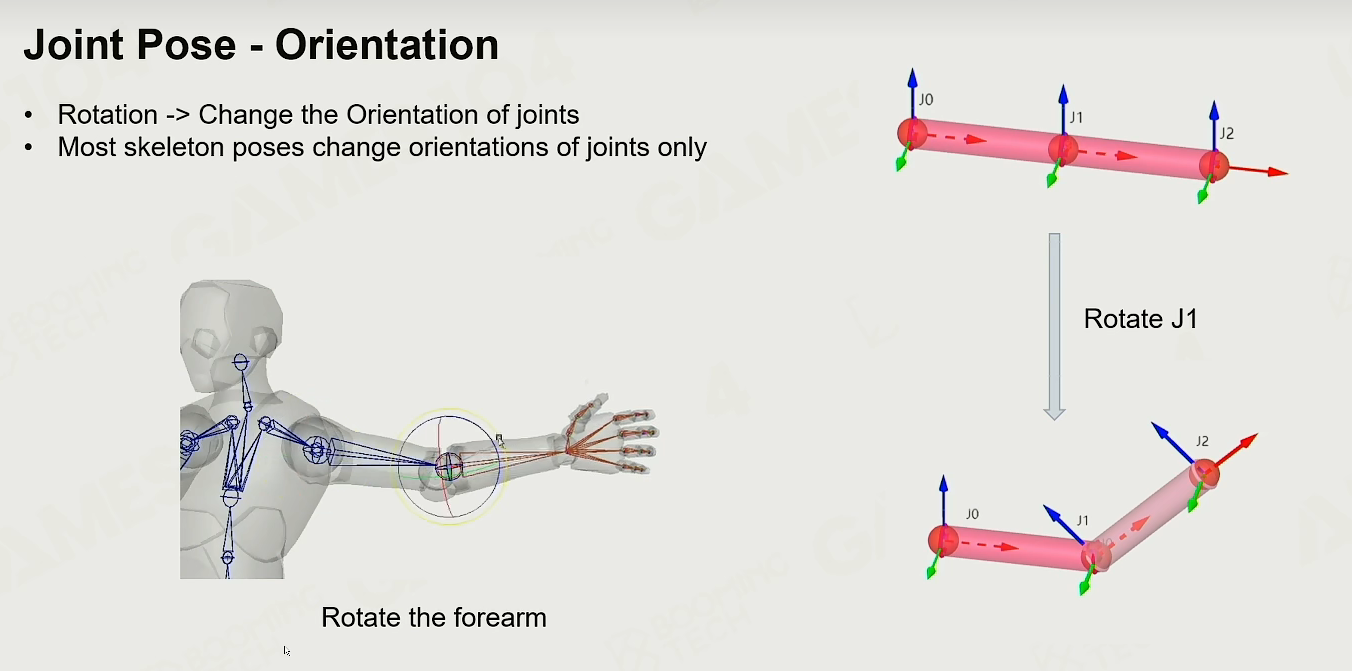

• 旋转变化

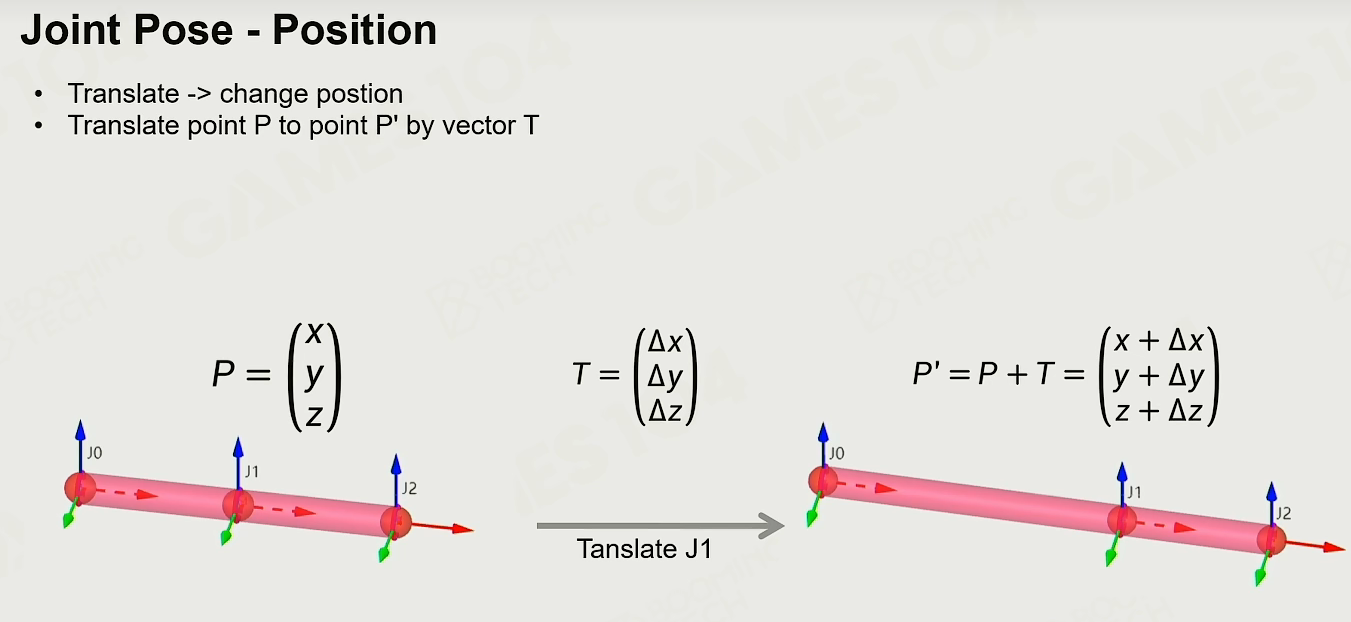

• 平移变化

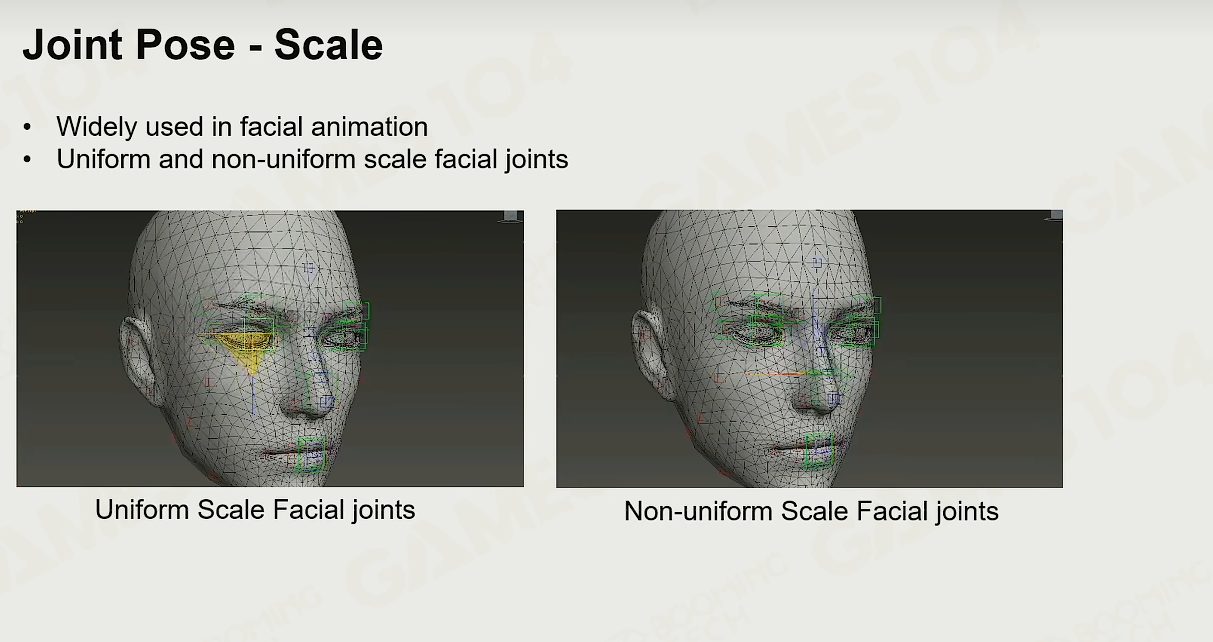

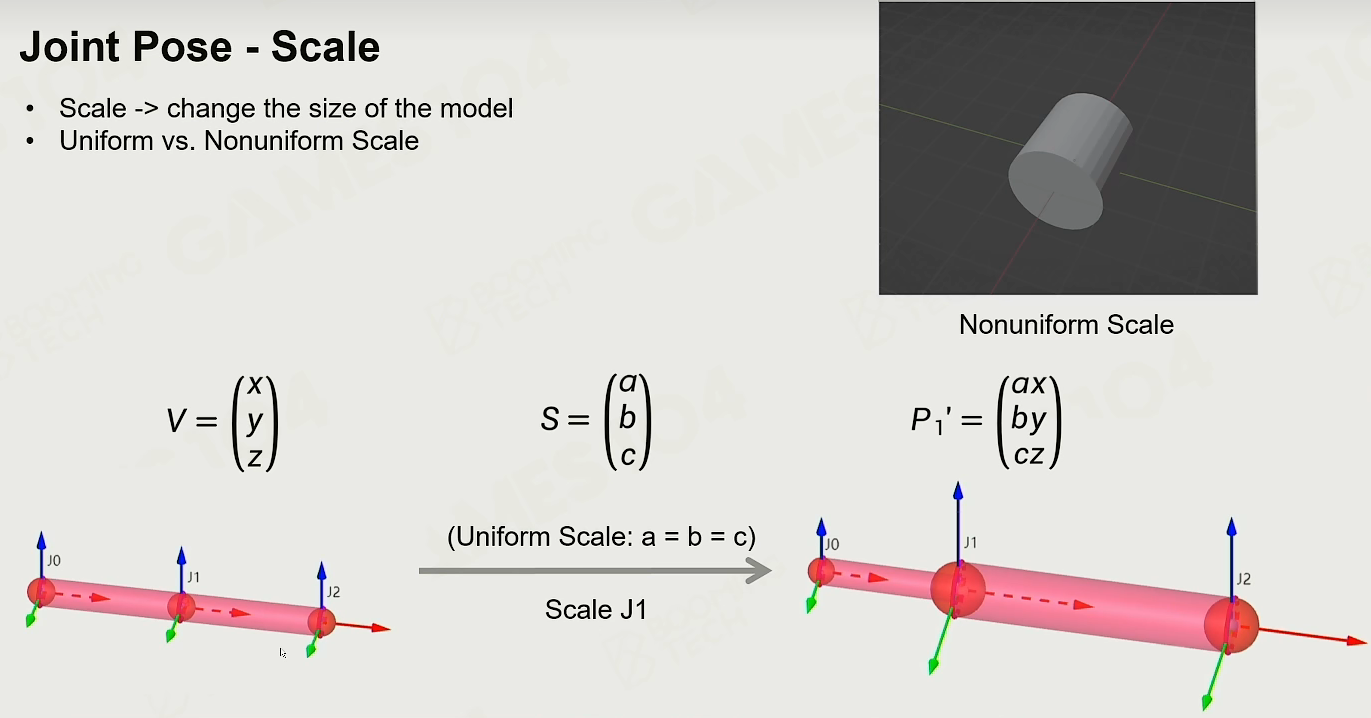

• 缩放变化用于特殊地方，比如面部缩放

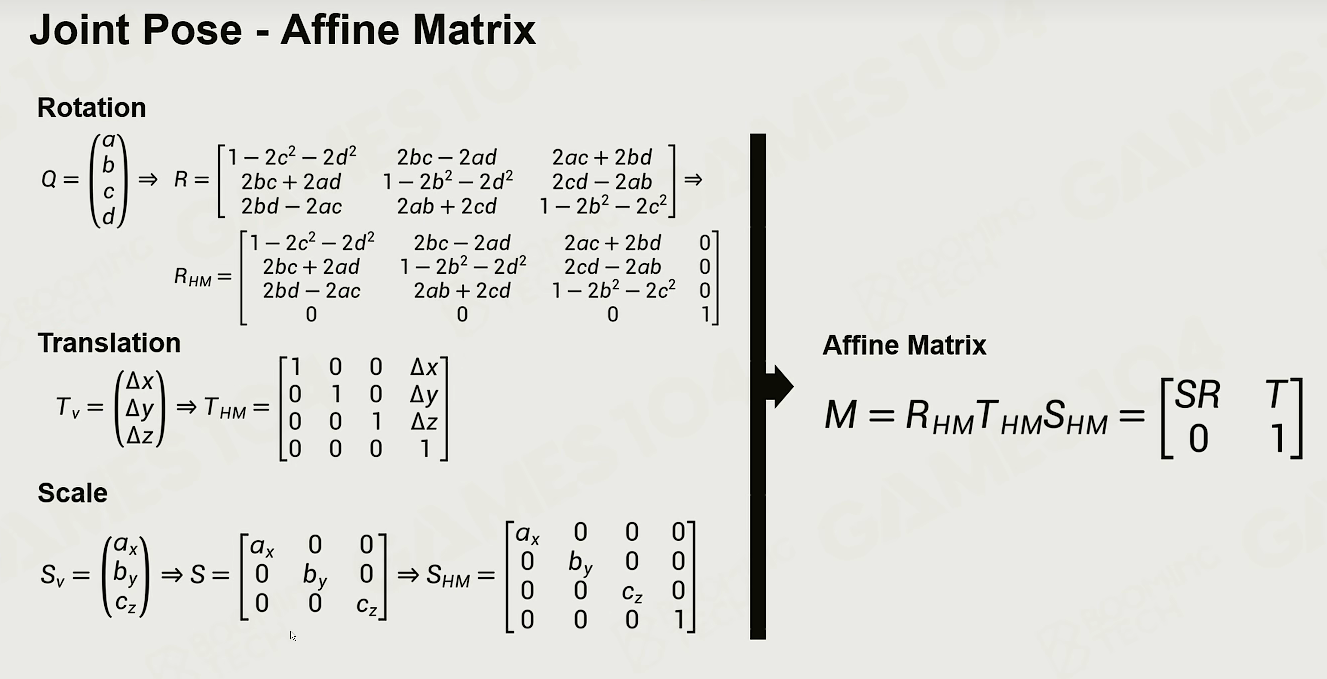

• 记录为仿射矩阵(Affine Matrix)

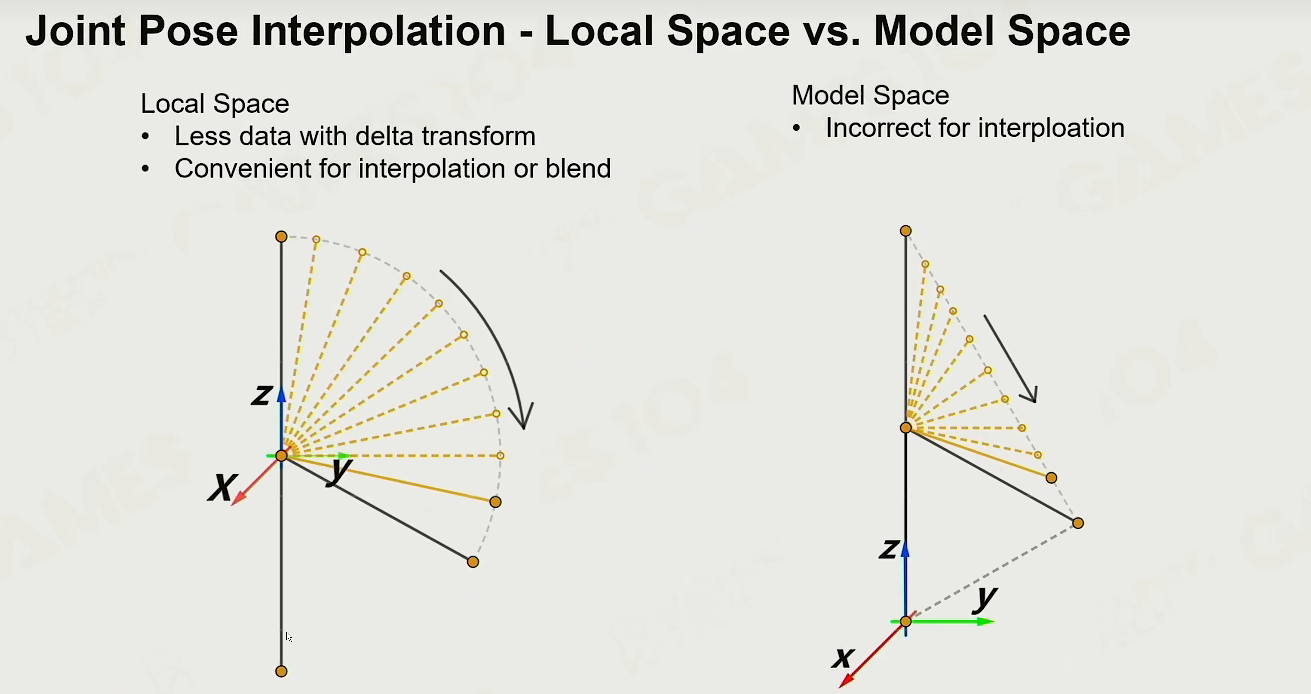

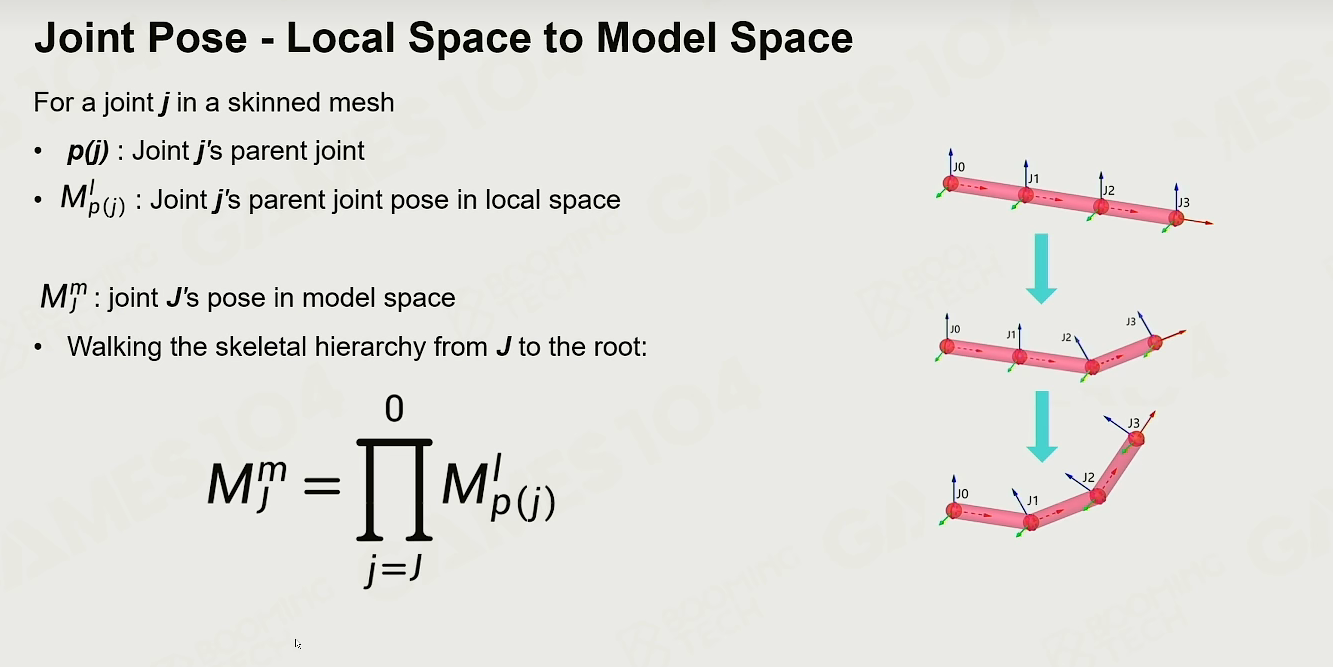

• 动画一般存储在Local Space里面，保存了相对于Parent节点的变化
• 局部坐标系插值是球面插值，模型空间是线性插值会出现插值错误

单关节影响的蒙皮原理

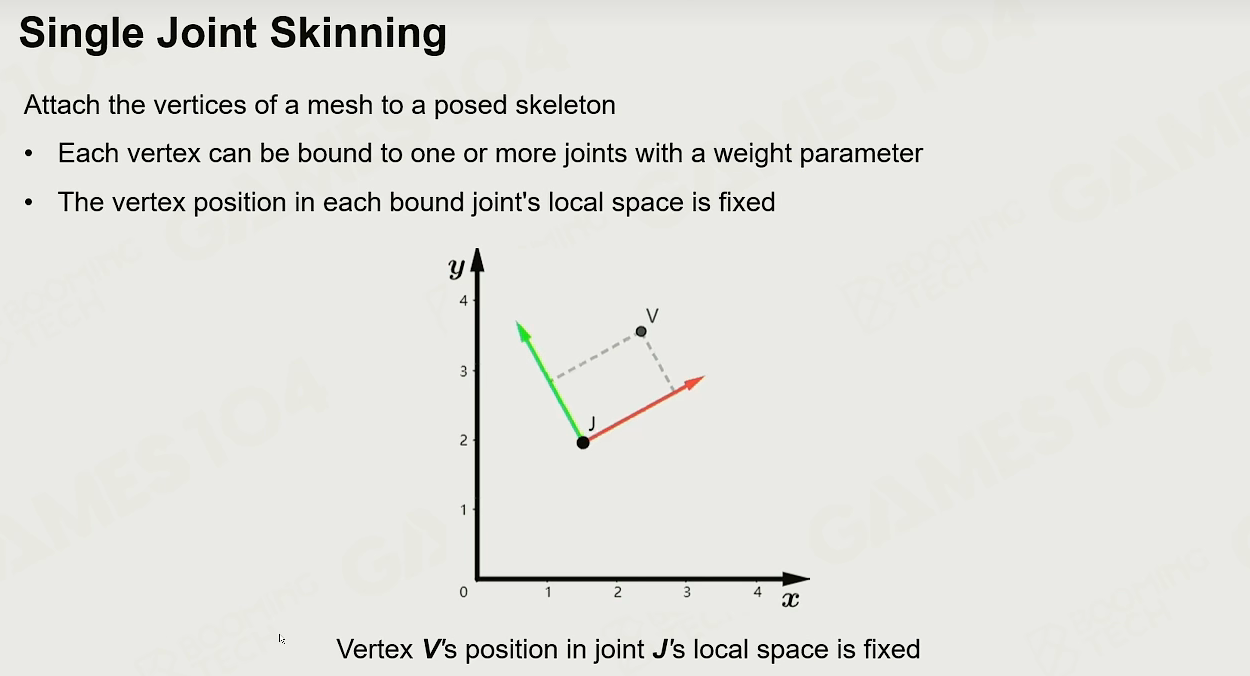

• 假设某个顶点绑定到某一个Joint(只受这个骨骼影响),
  无论Joint怎么动，这个顶点的新位置和Joint的相对空间关系是不变的。

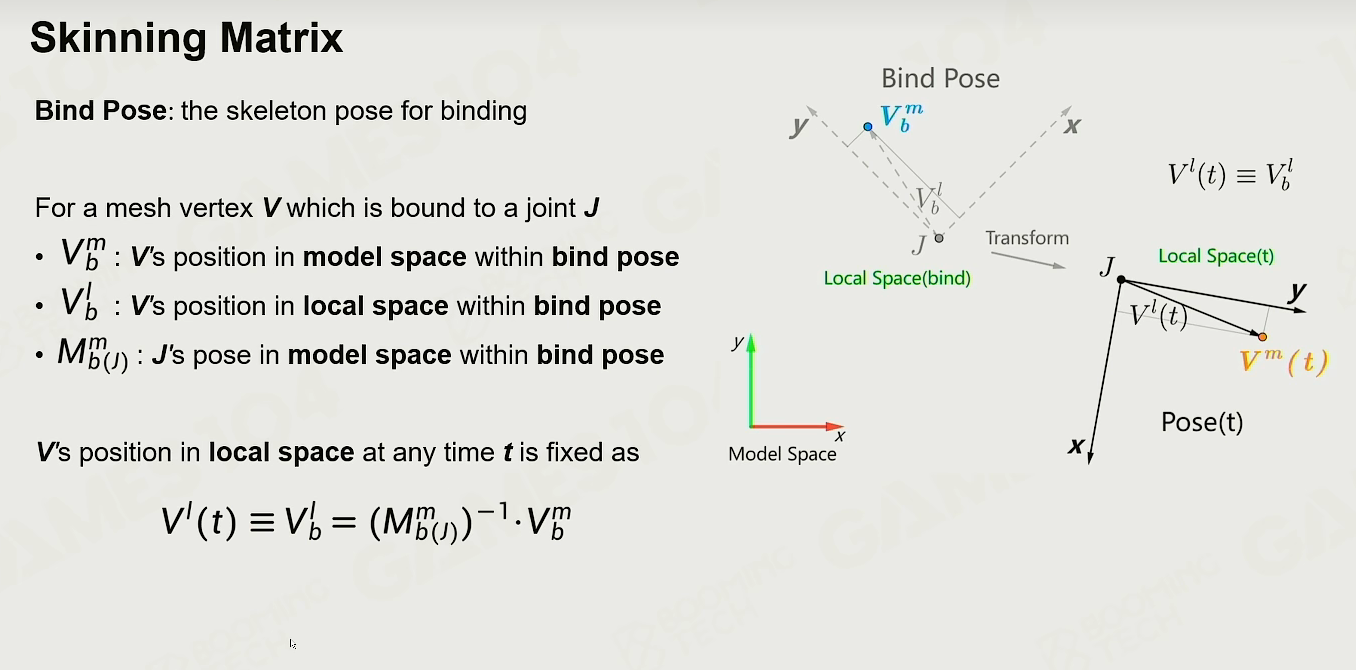

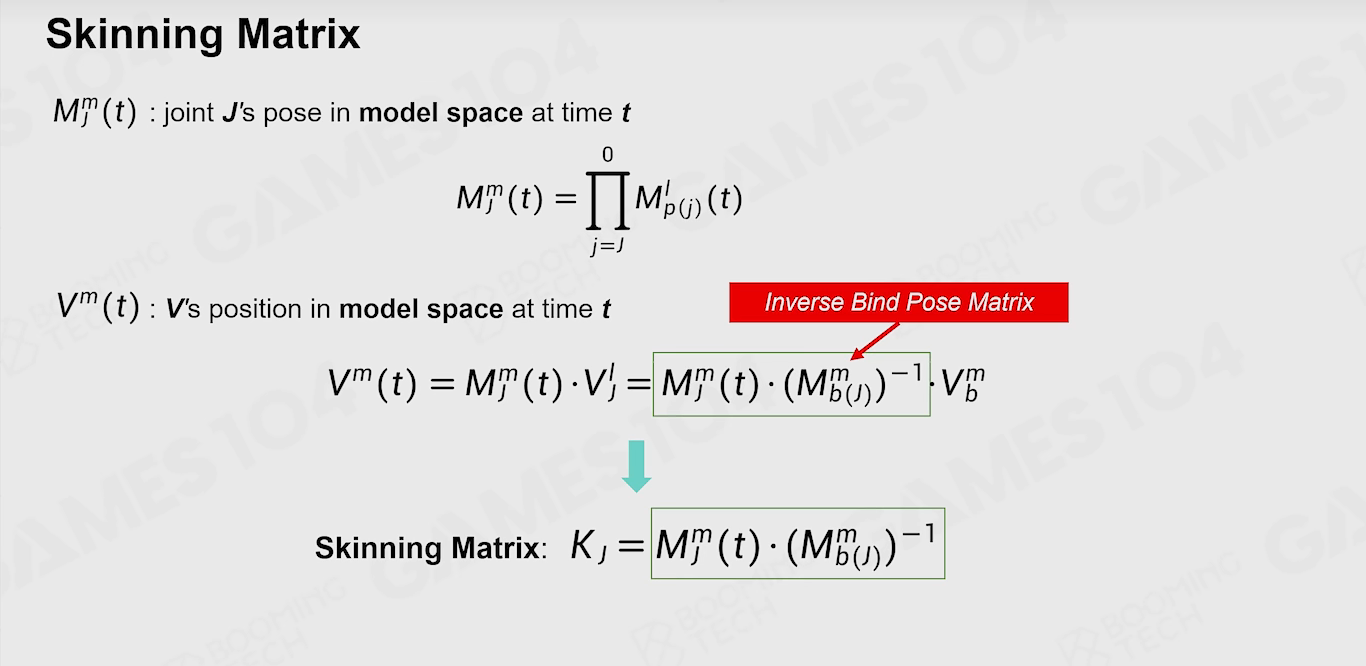

• mesh中的顶点在模型坐标系下的初始坐标经过时间t后的变换矩阵Skinning Matrix K。

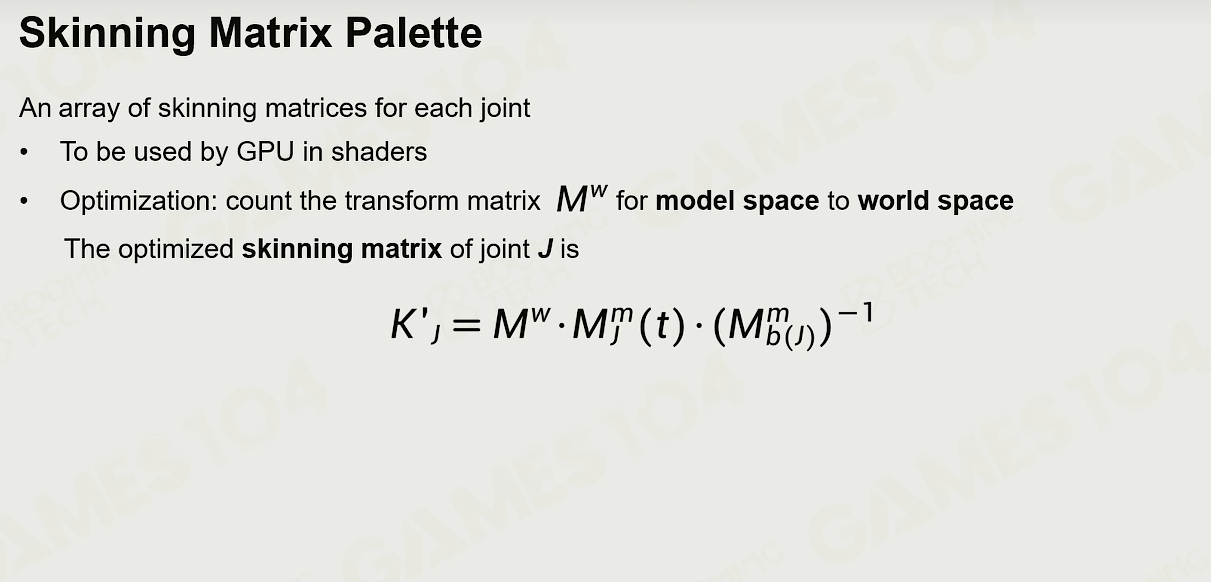

• 游戏引擎中会先计算好一个SkInning Matrix Palette表，并计算好各个mesh点原始坐标，
  从而可以快速利用GPU在shader中计算出当前时刻 t 的mesh坐标。
  Skinning Matrix K还会再在左乘世界坐标系的转换矩阵完成到世界坐标系的转换。

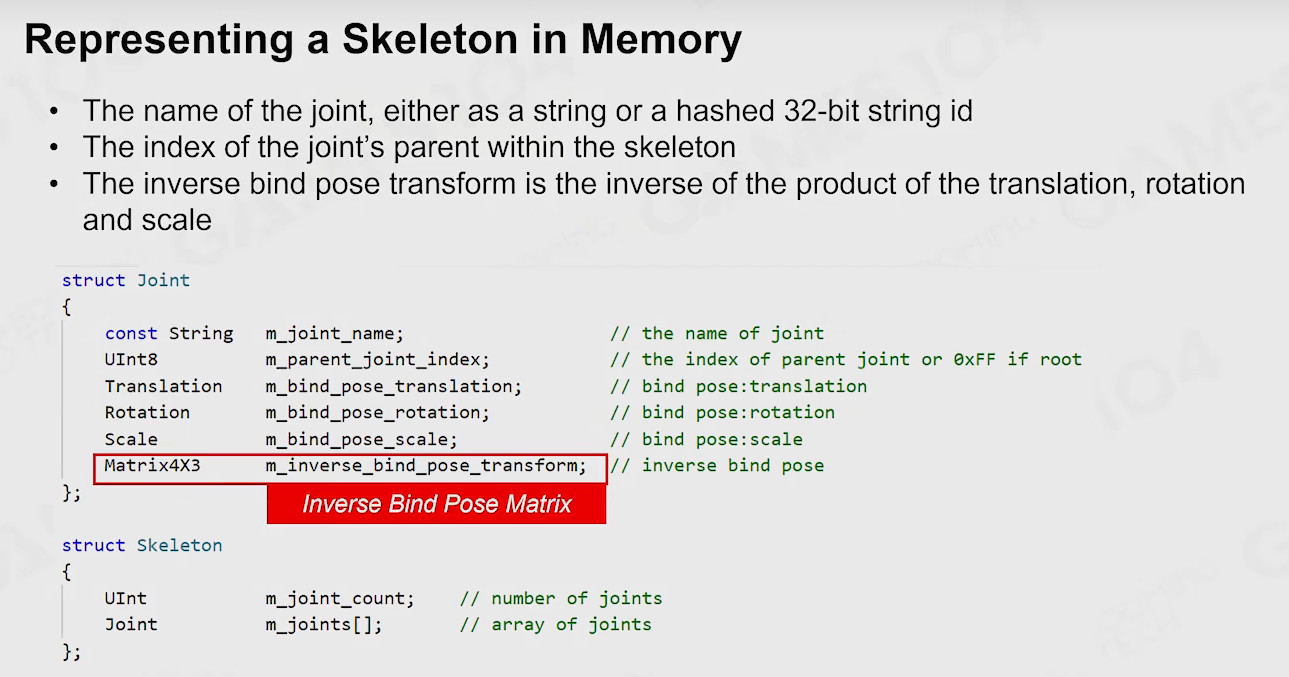

• 在引擎实现时会在数据结构中提前把矩阵的逆存储好

基于多关节影响的蒙皮原理

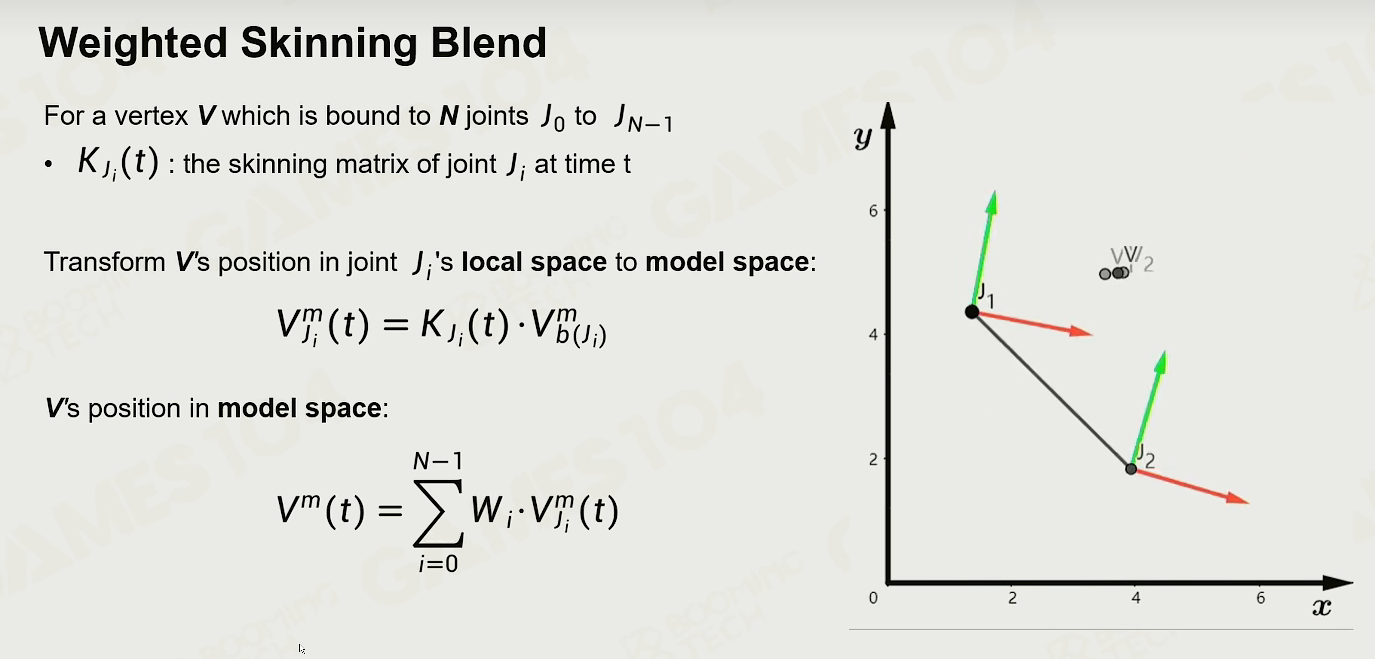

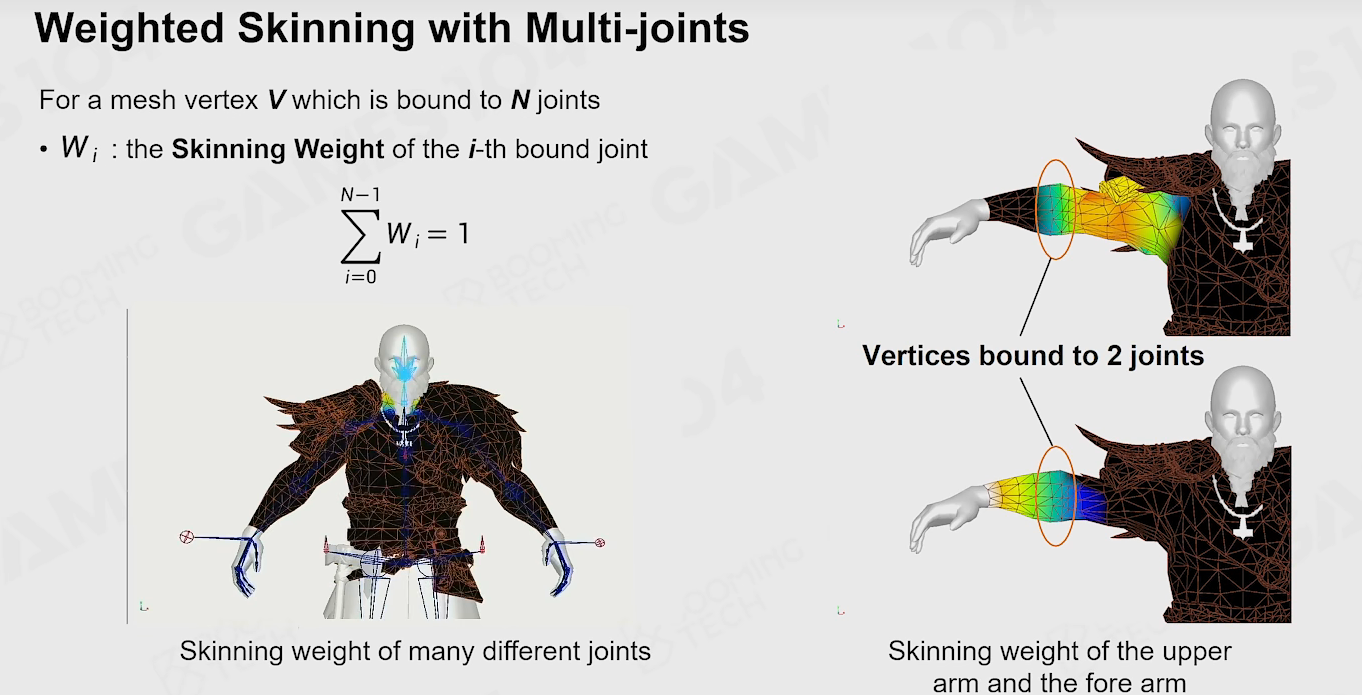

• 通过加权平均来处理顶点受到多个Joint影响
• 顶点受到Joint影响的上限一般不超过4个

• 顶点插值必须在模型空间完成，因为存在多个Joint的Local SPace影响

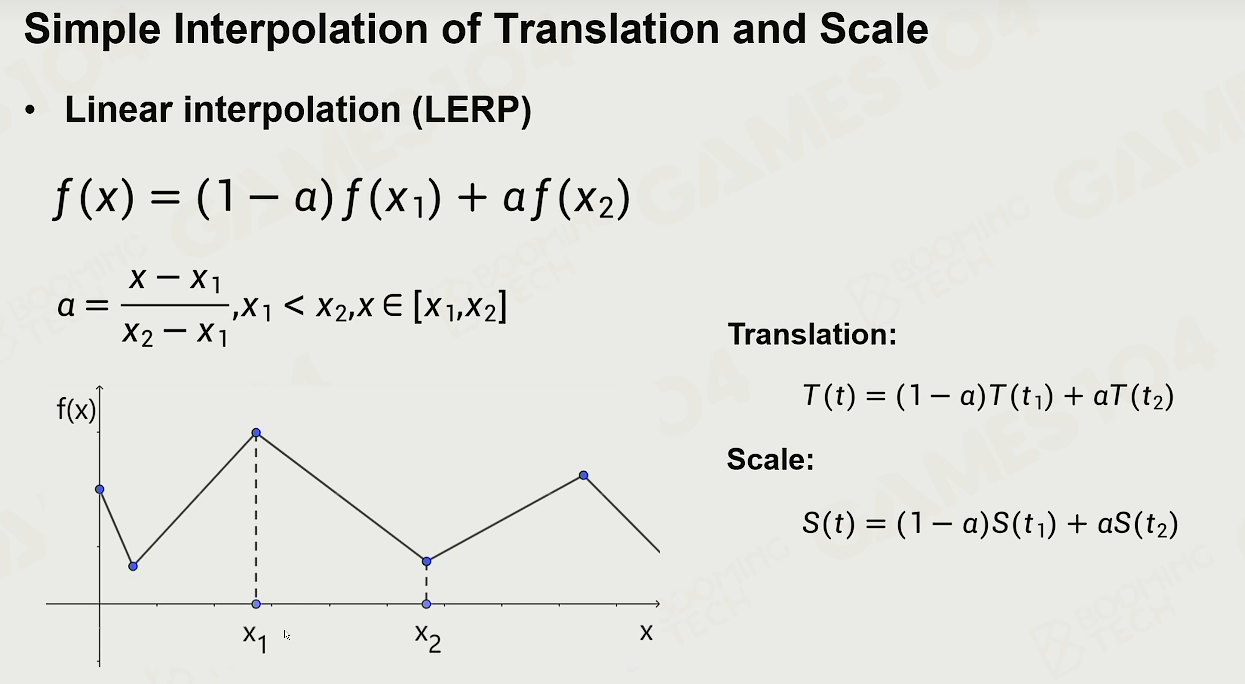

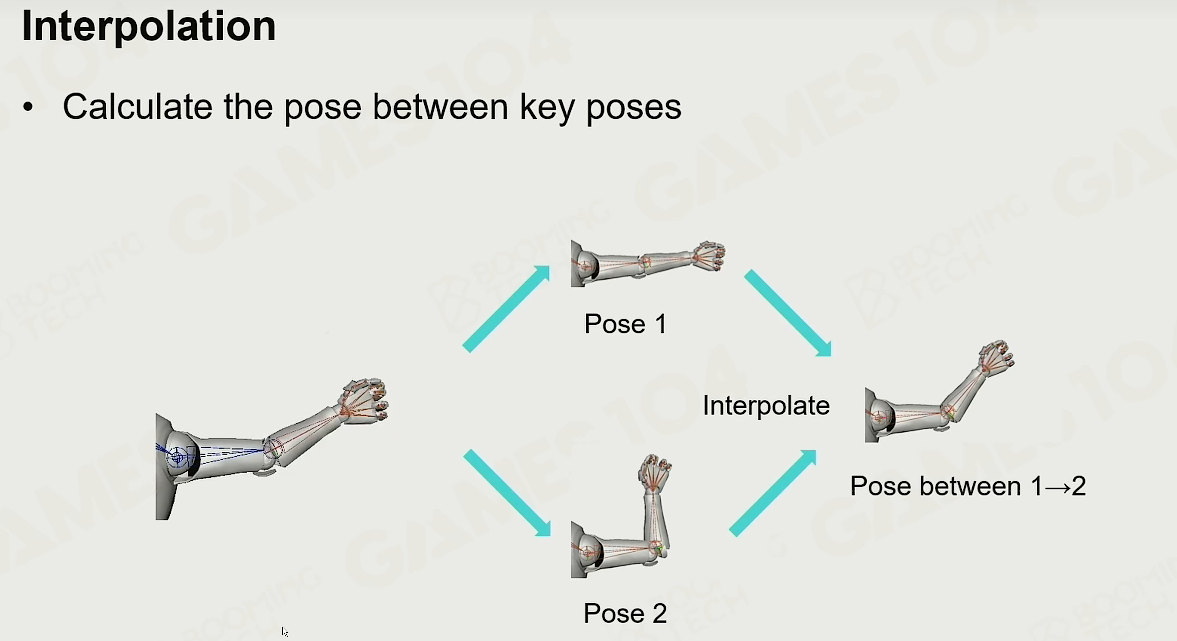

• 插值让动画平滑过渡

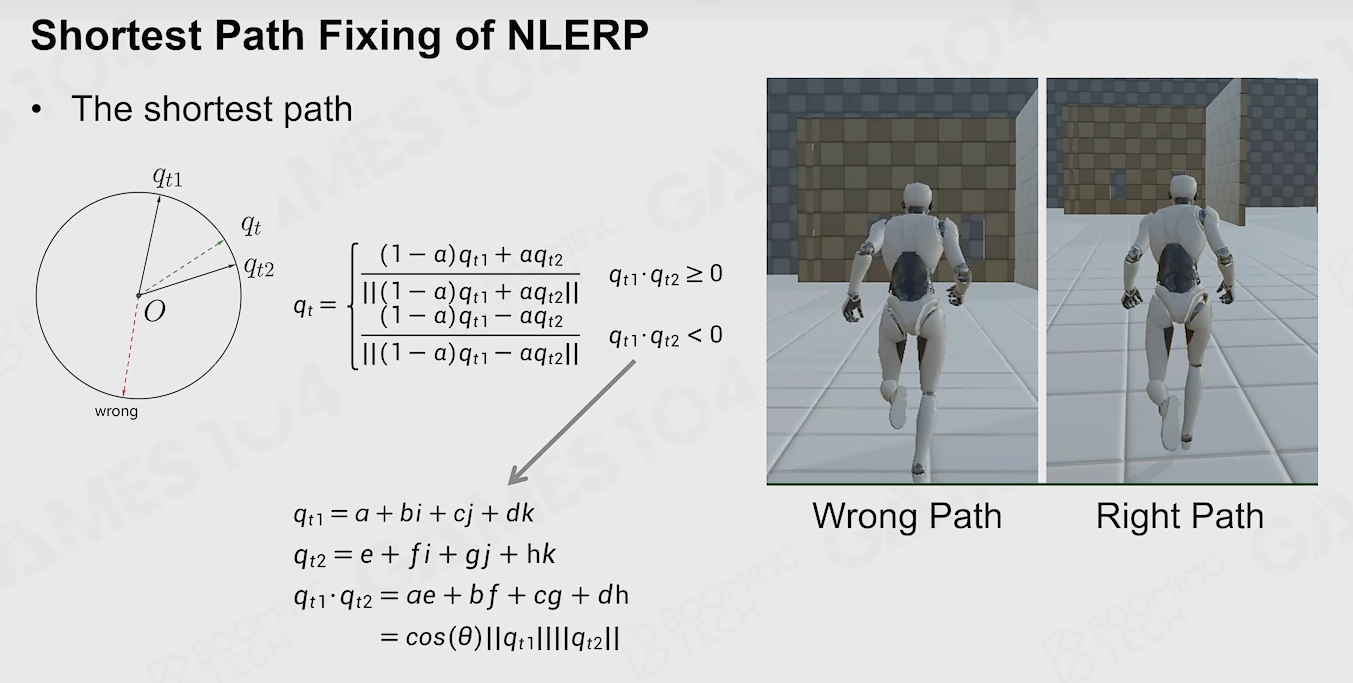

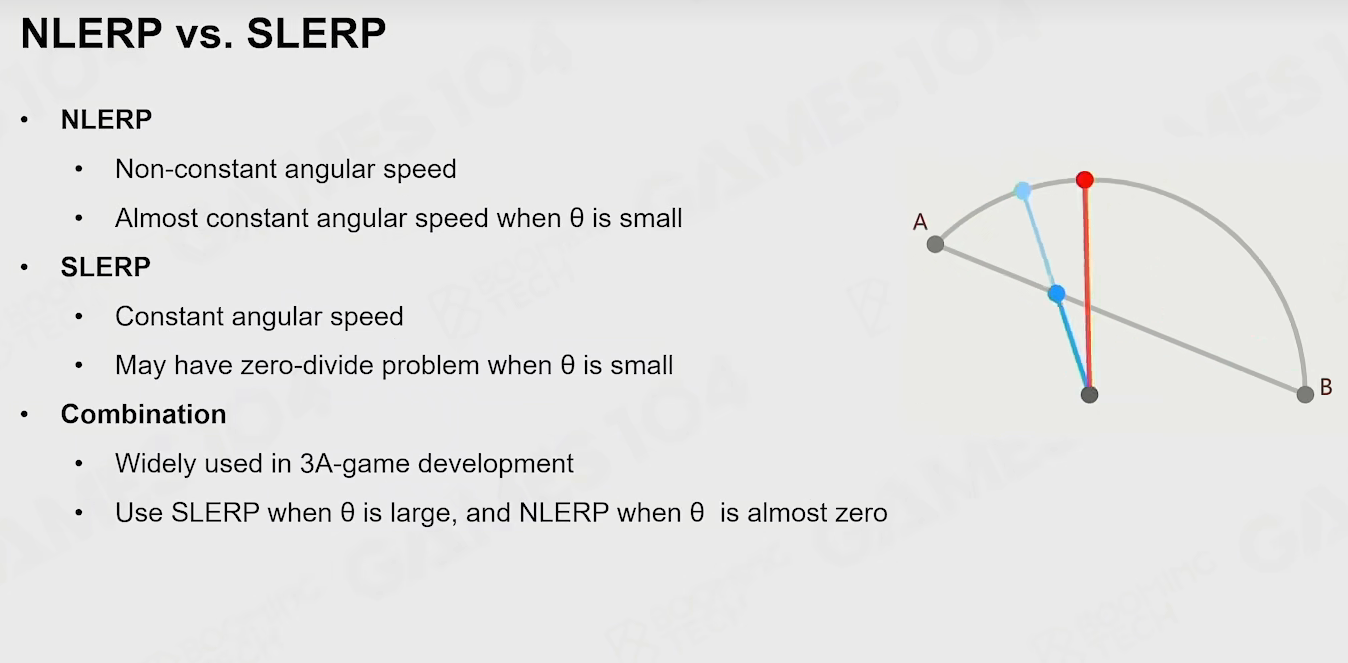

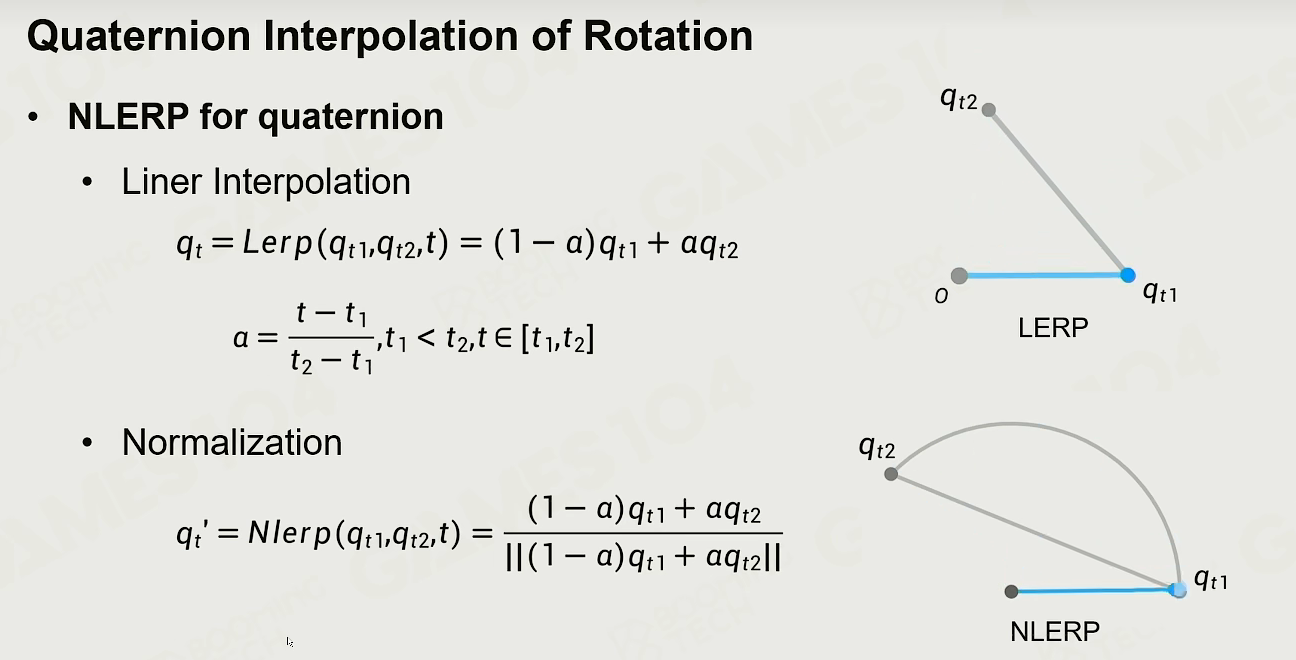

• 通过NLerp计算动画插值时需要通过点乘大于0来选择最短路径插值

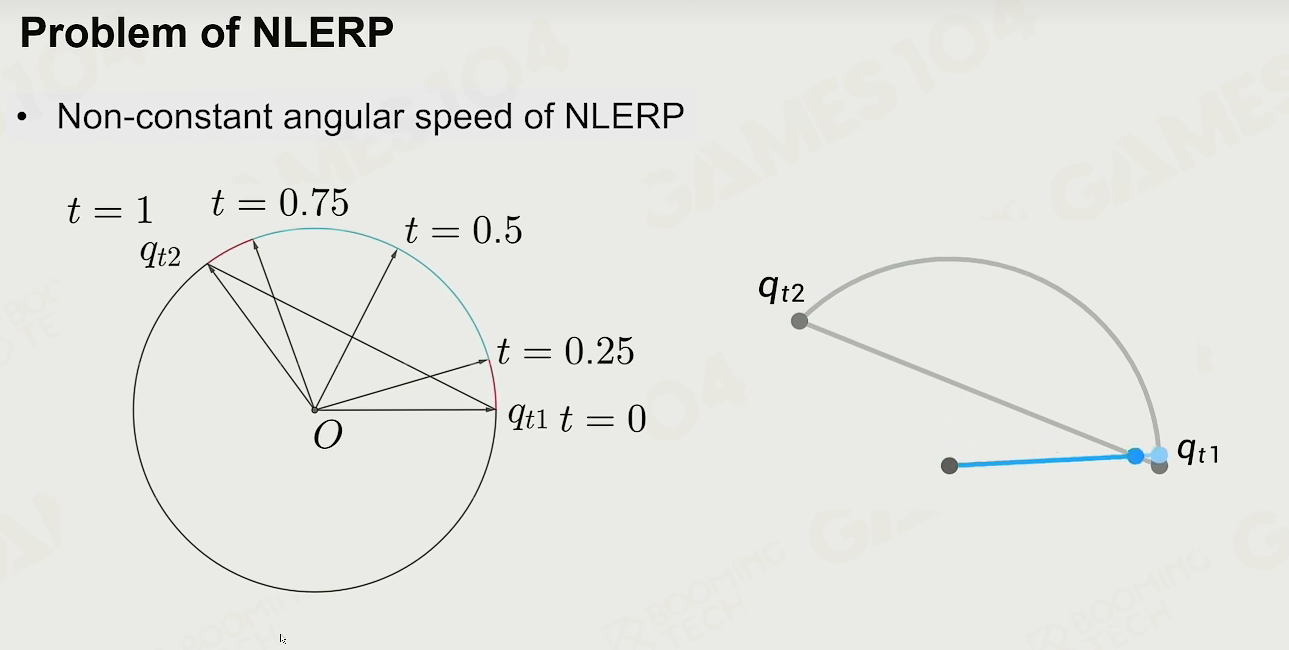

• 需要注意NLERP的插值在时间不是均匀的

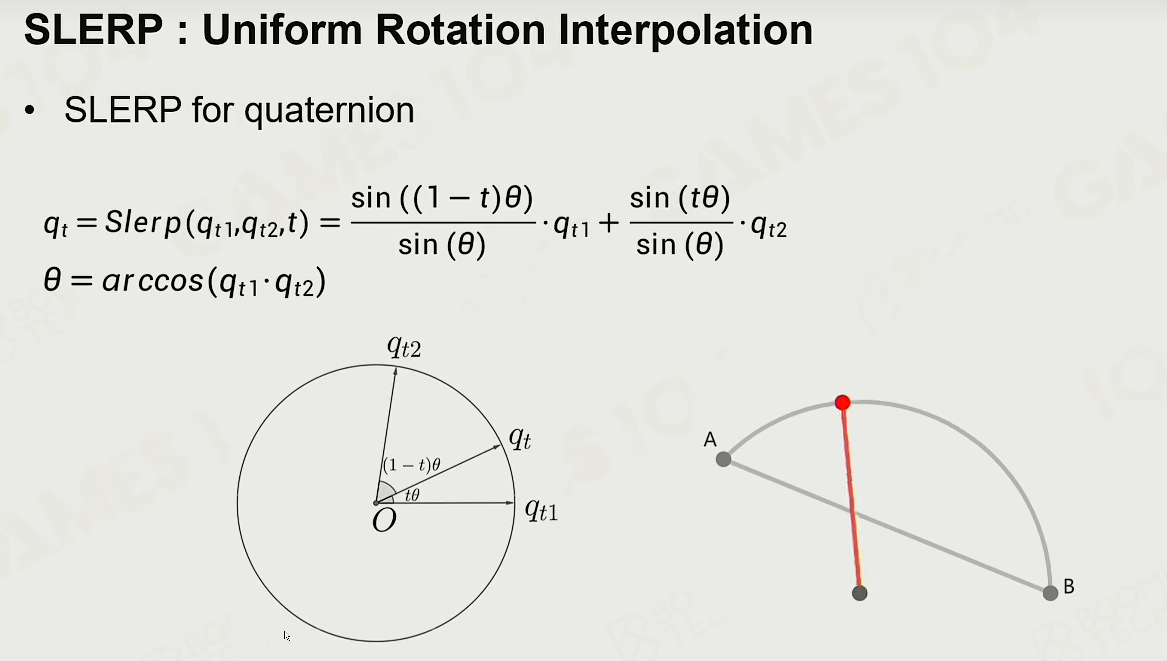

• SLerp 通过夹角去插值完成平滑效果
  因为有反三角函数计算开销大
  当夹角很小的时候会导致插值不稳定
• 当夹角小的时候就用NLerp, 大的时候切换到SLerp

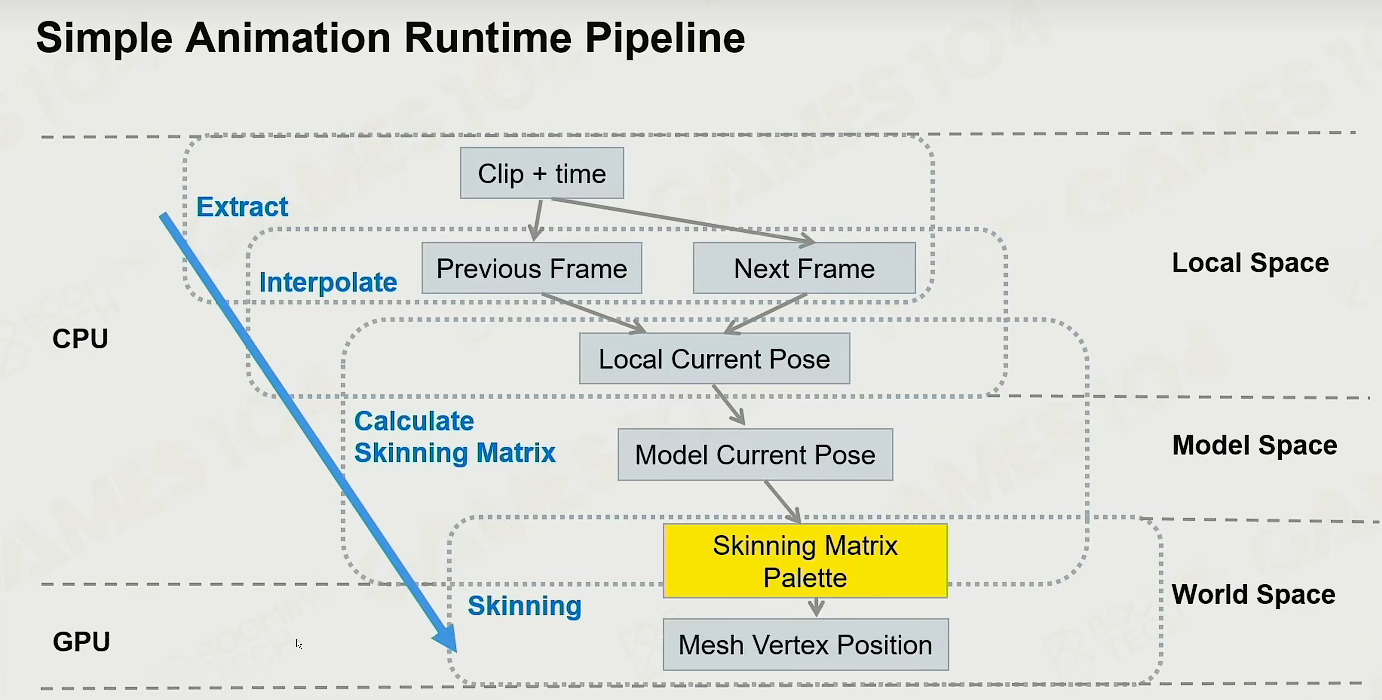

简单的动画运行时管线

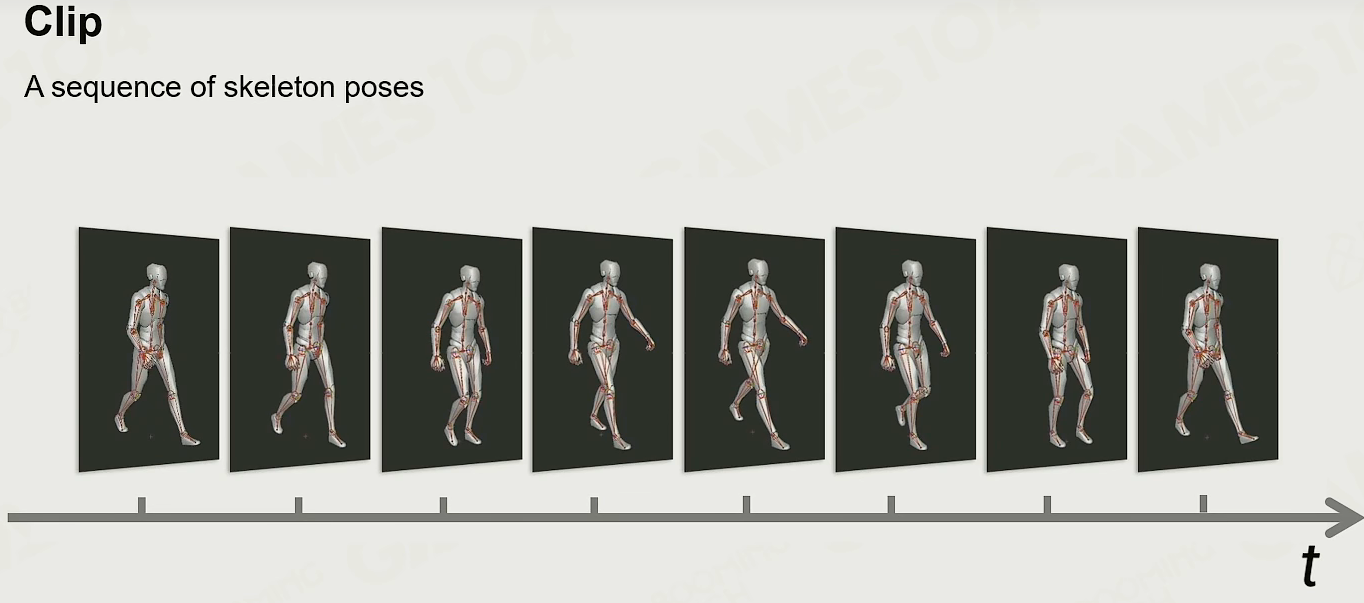

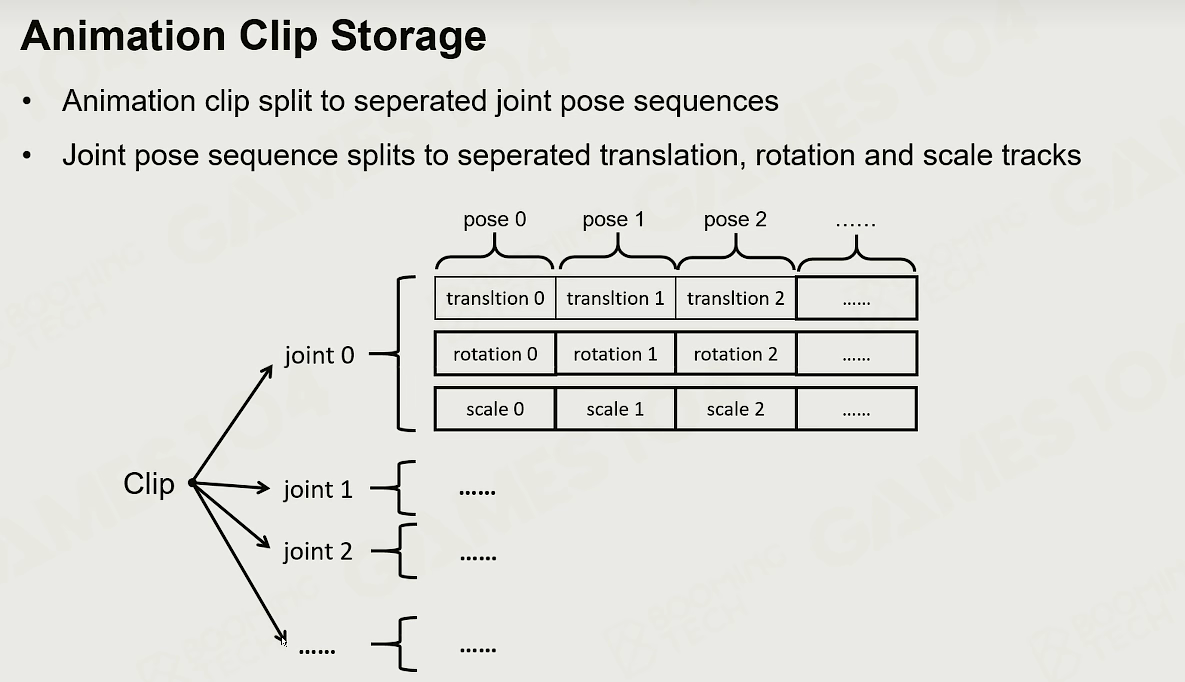

• 获取到大量动画的Clips
• 找到Clip的当前帧和下一帧，通过插值计算出骨架应该在的Pose
• 存储到Model Space里面
• 每根骨骼转换表达为它的Skinning Matrix Palette，这里就从CPU计算转换到GPU计算
• 随着硬件的进步，前面的一部分计算也逐渐放到GPU中进行

动画压缩 Animation Compression

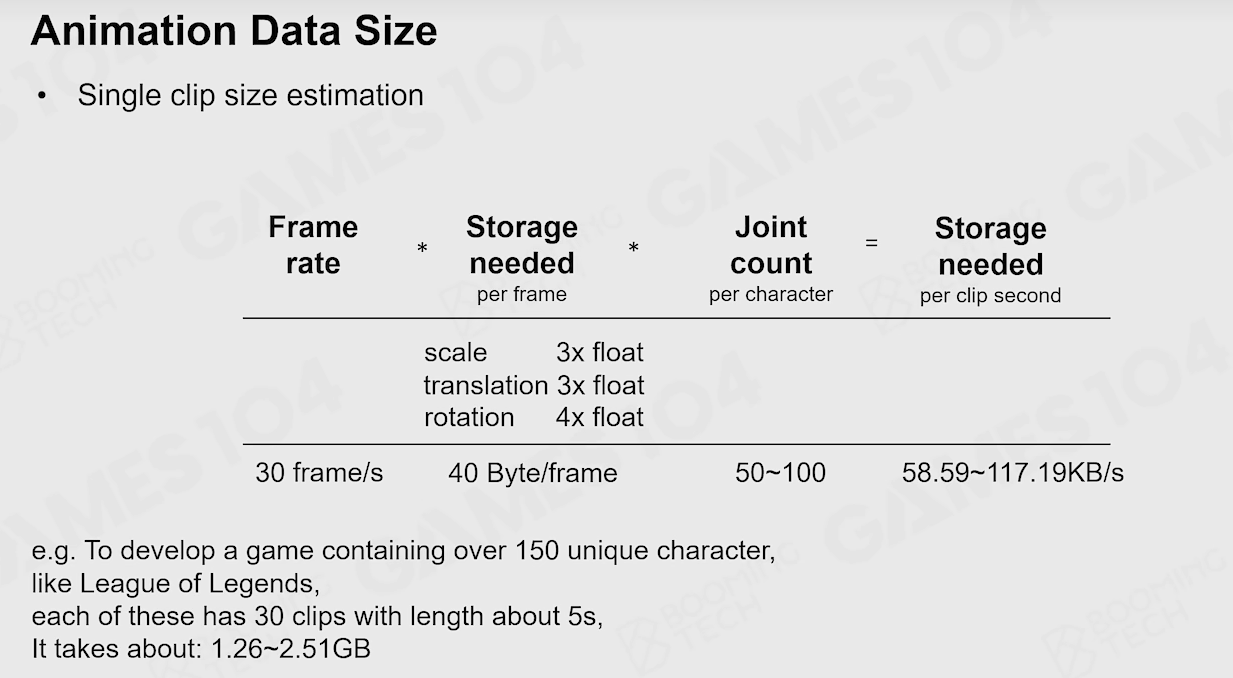

• 可以看到动画要存储的数据非常大

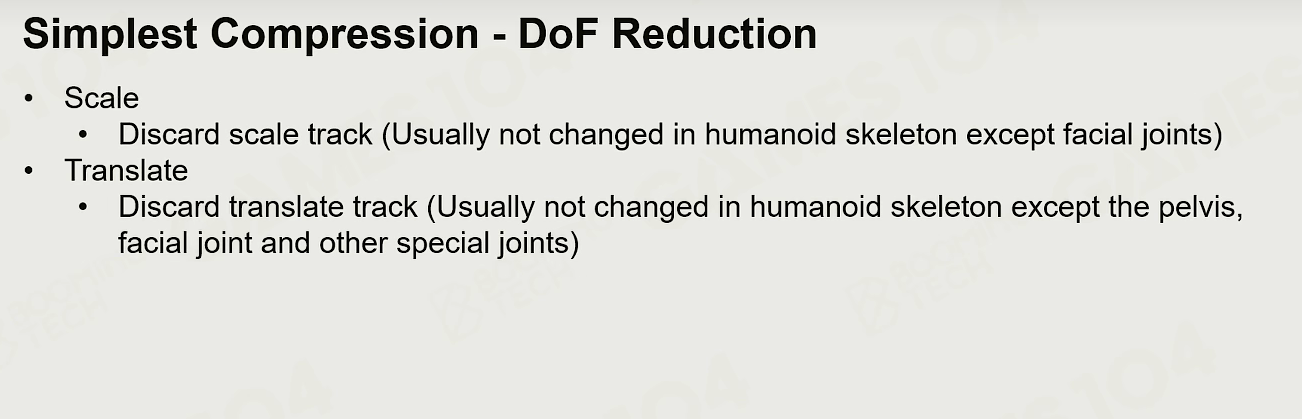

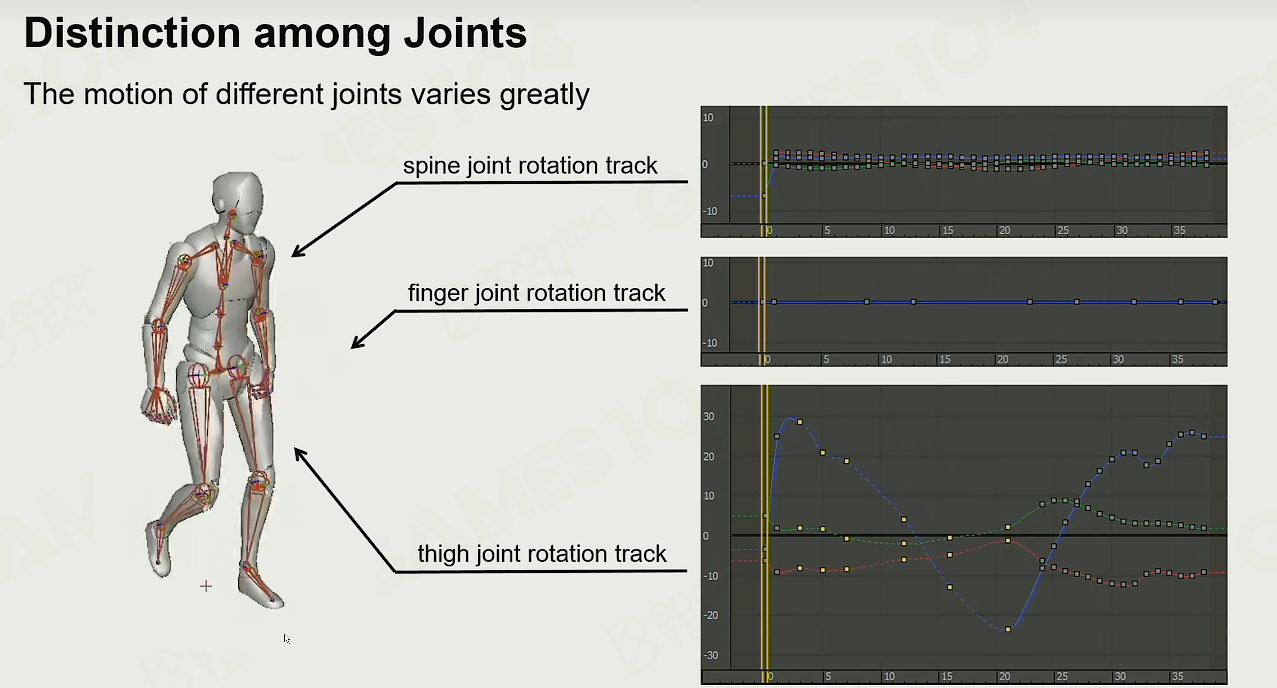

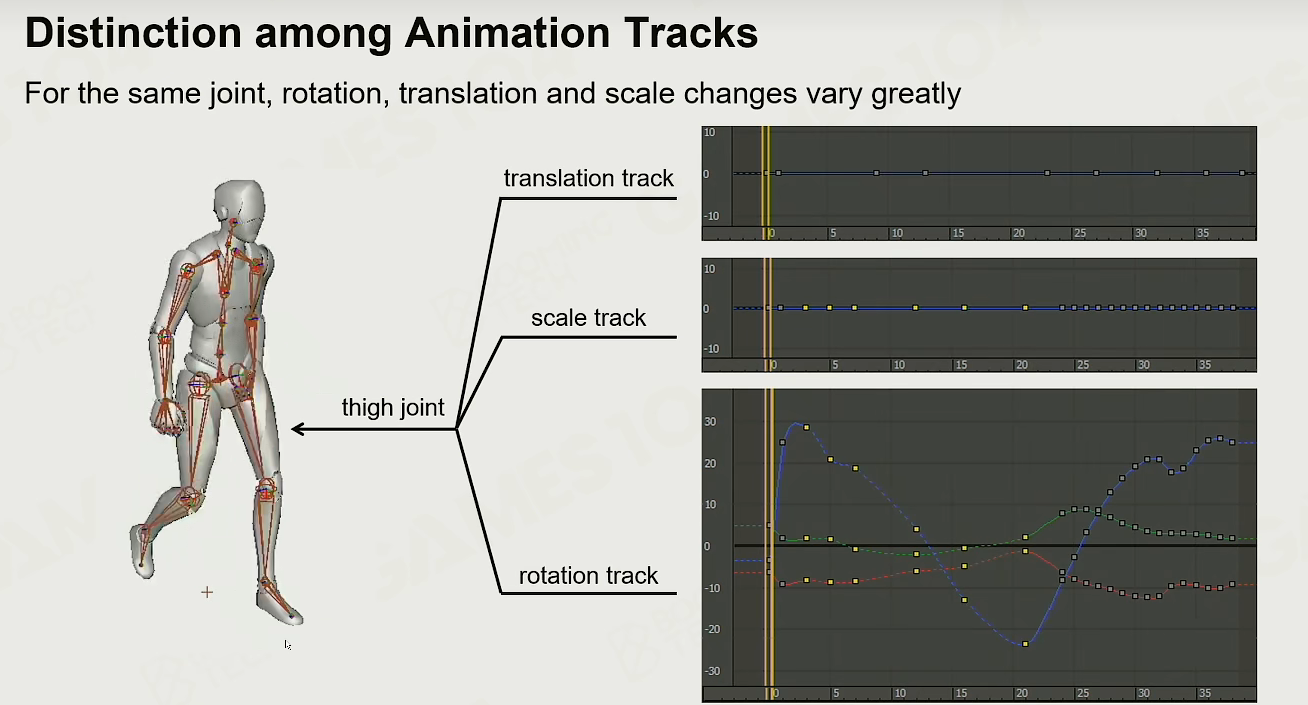

• 动画变化时并不会变换所有的DOF,  通过锁定基本不变换的DOF，可以降低存储数据的量

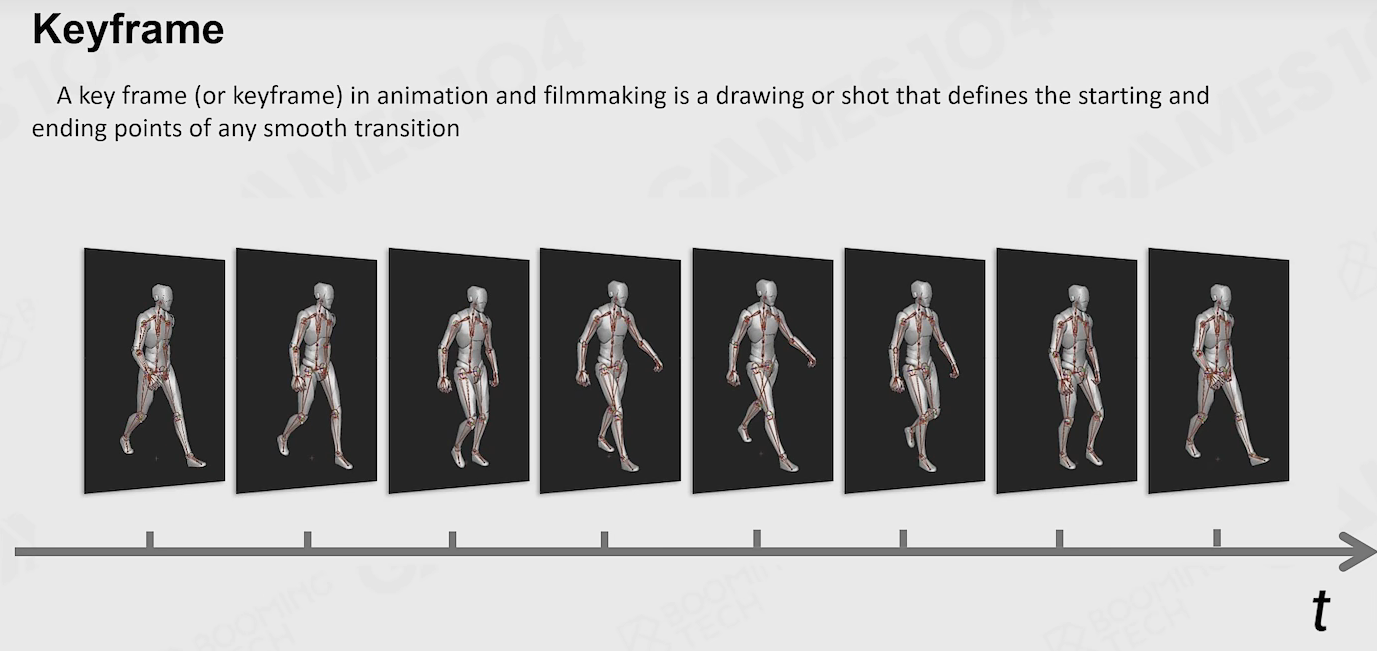

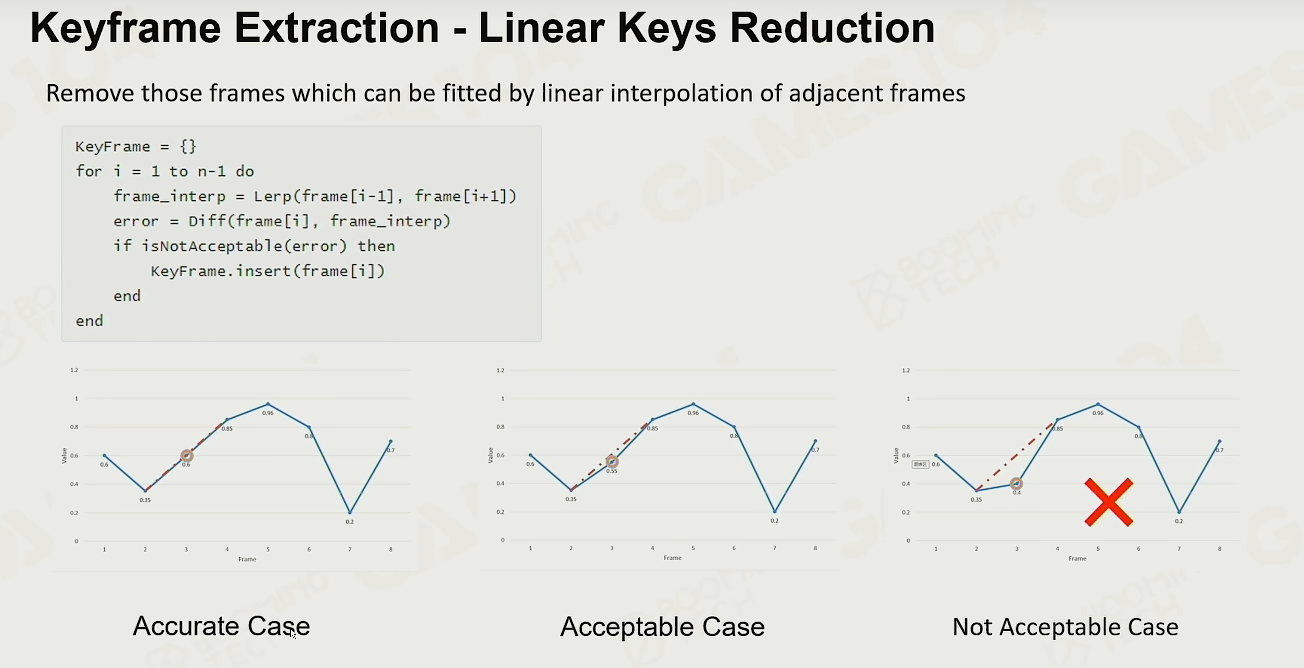

• 通过只记录关键帧缩小动画数据总量

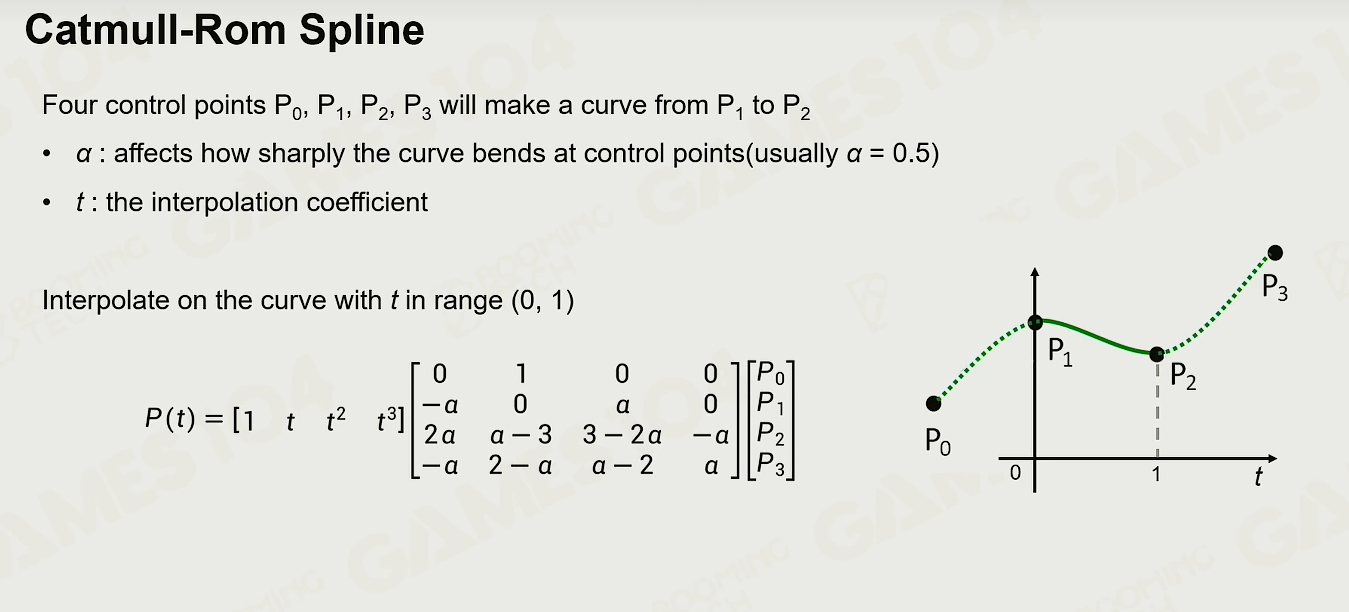

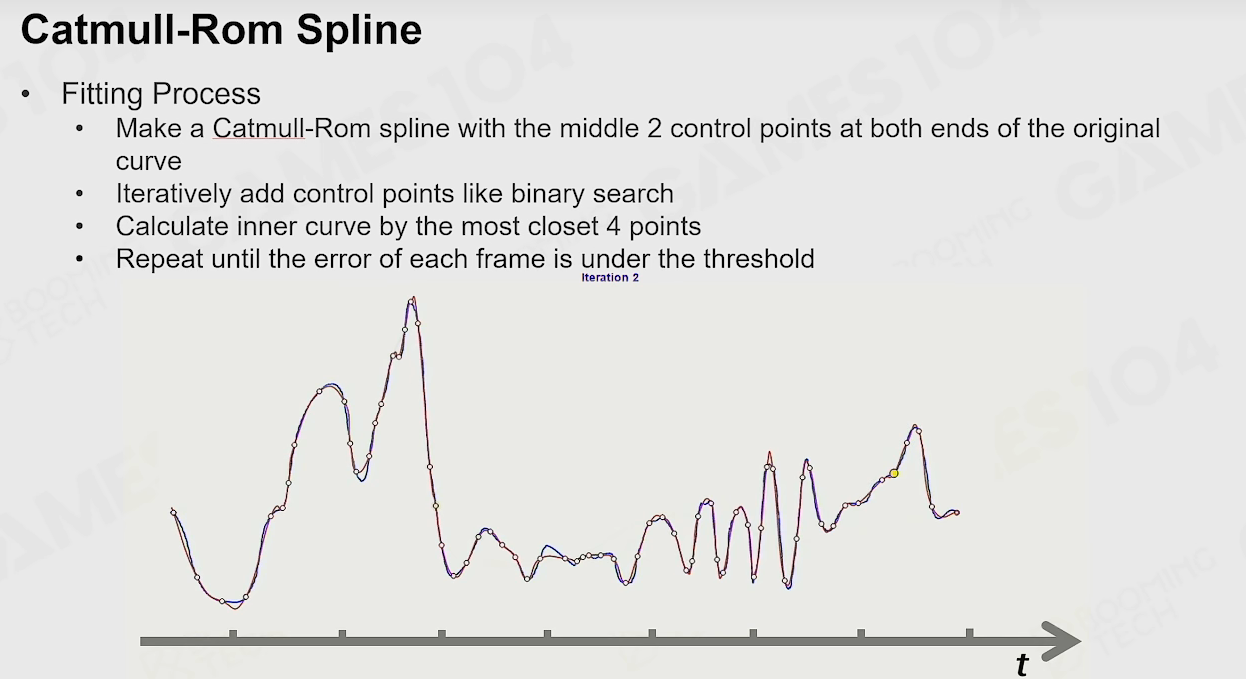

• 通过曲线来逼近旋转变换，只需要4个点进行多项值计算
• 这个计算是离线的

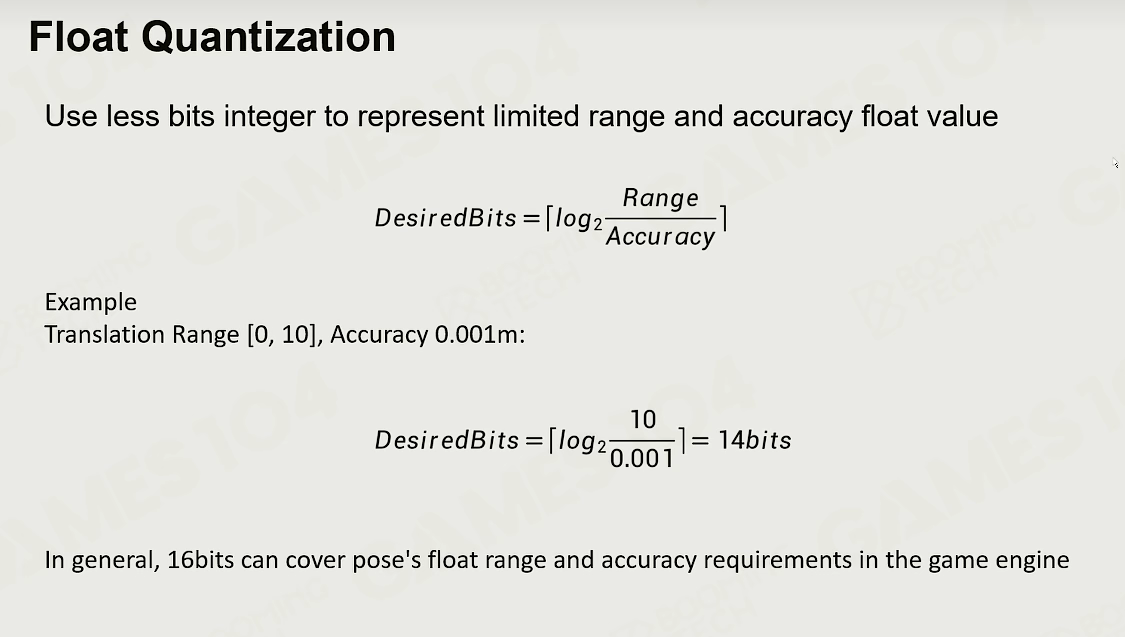

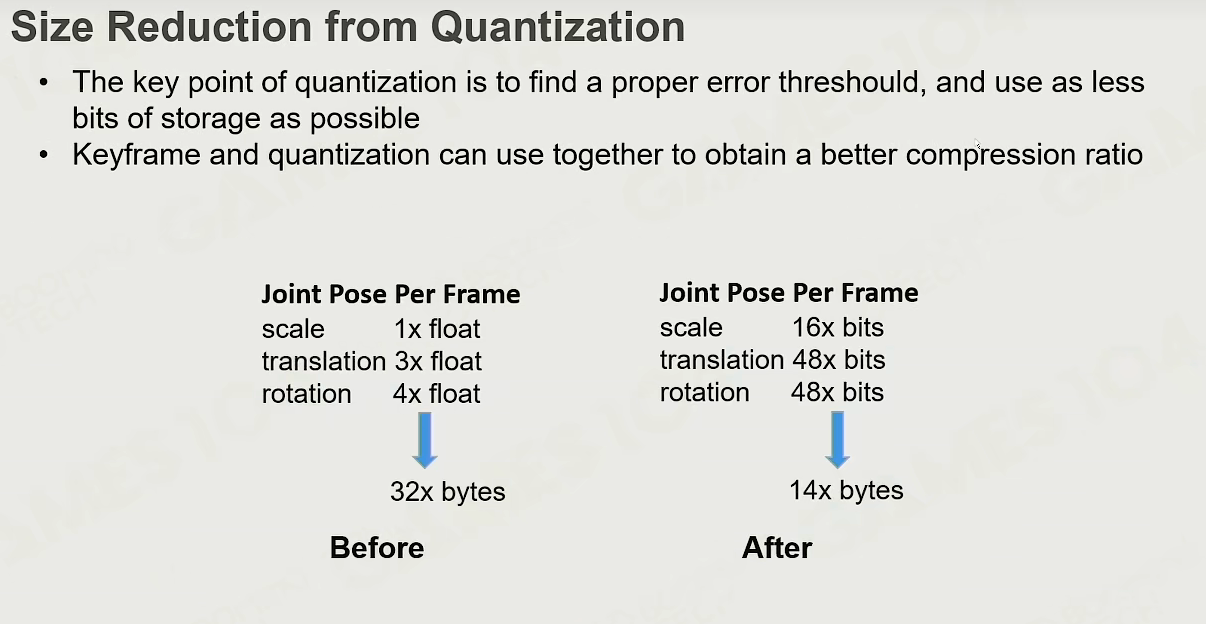

• 浮点需要占据4个字节，可以通过定点数来模拟

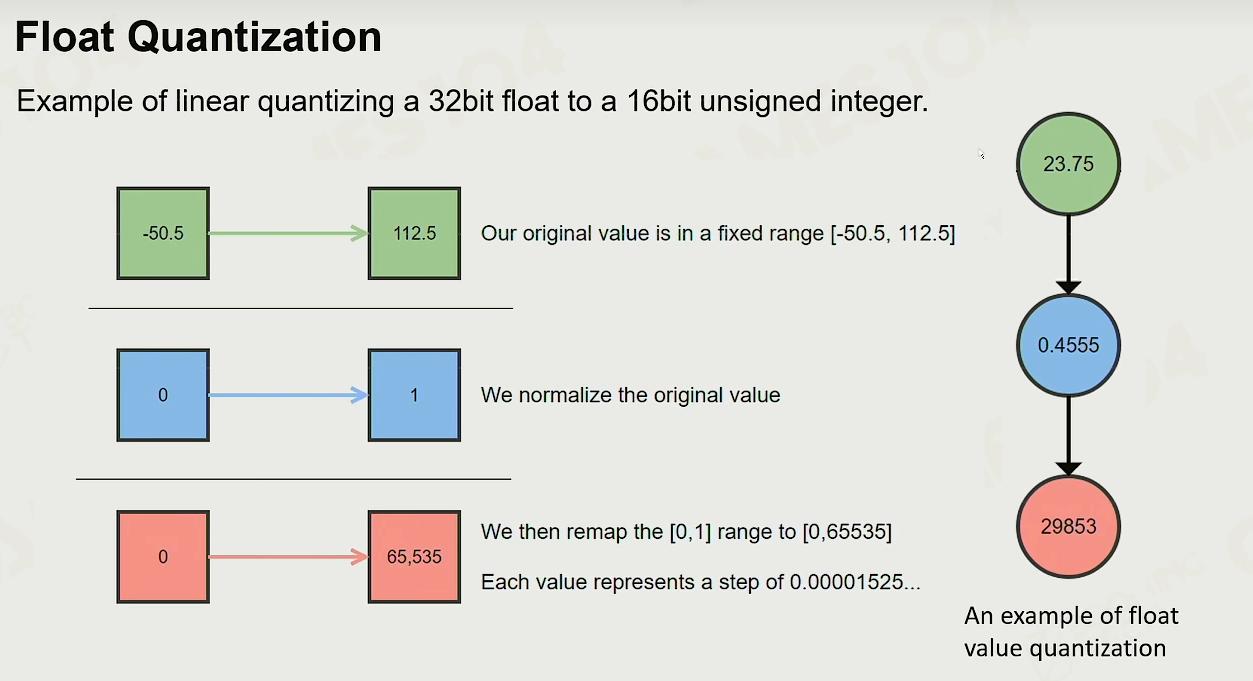

• 很多时候不需要32位浮点数精度，所以可以将数值压缩到0-1之间然后乘以65535用16位整数去表示。

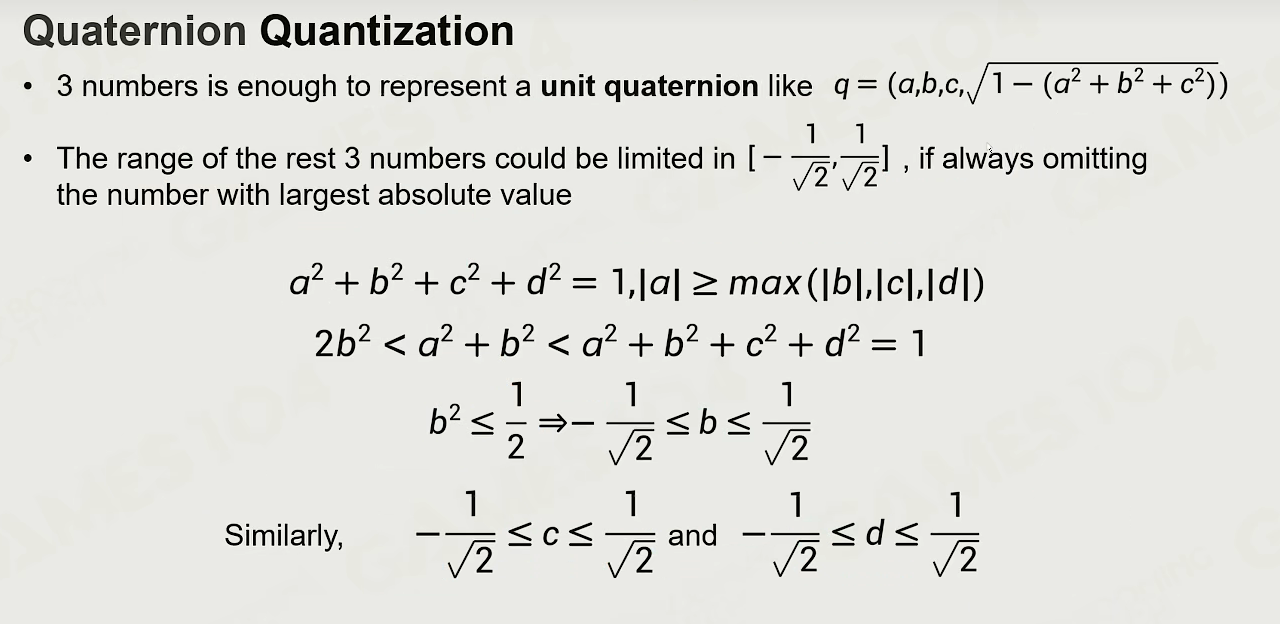

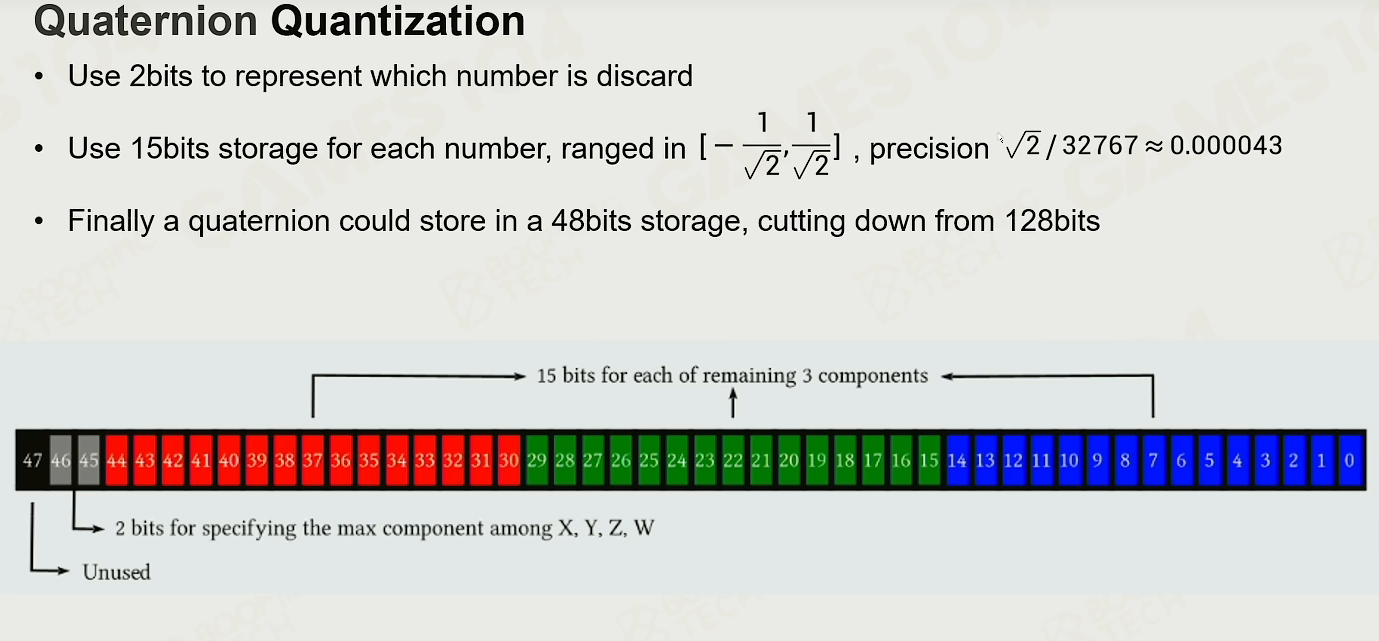

• 具体的，针对四位数Quaternion，利用其特性（四元可以用其他三个较小的值去表示较大值，因而实际可以这样存储：

• 通过压缩后的数据变化

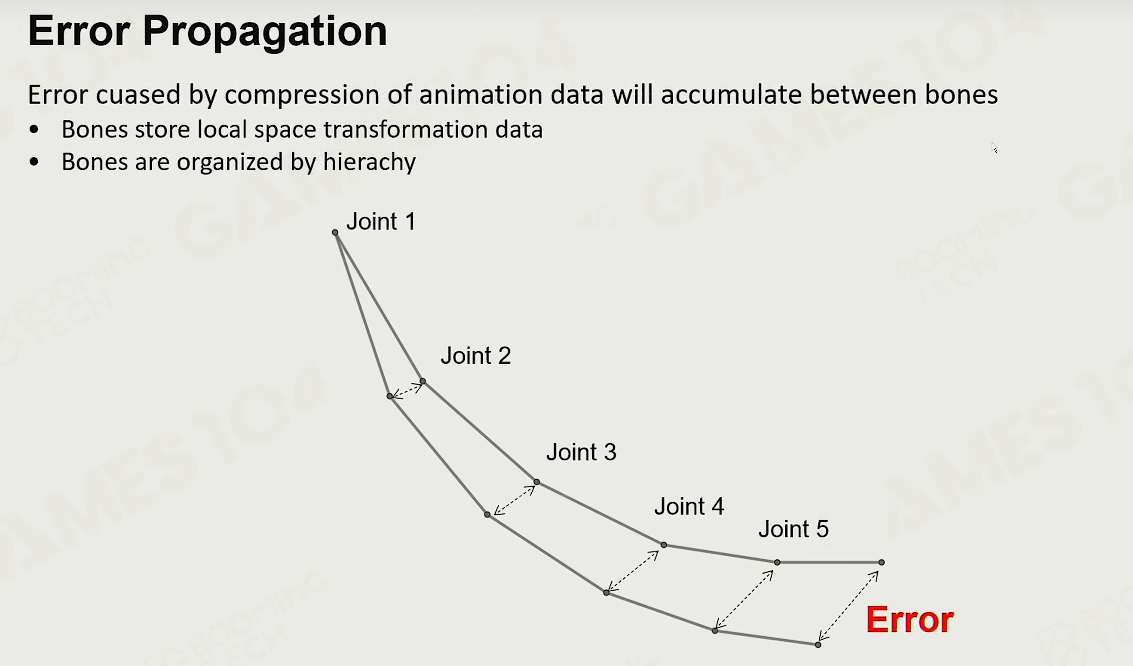

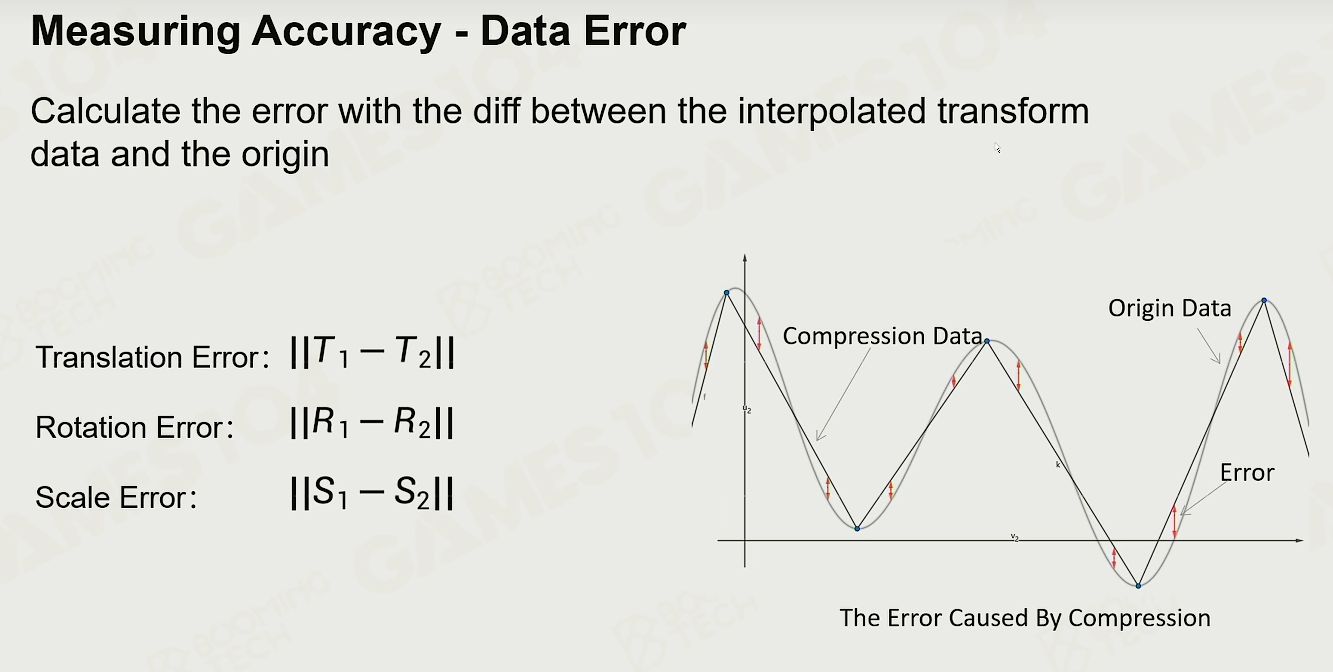

• 压缩虽然好用，但会带来误差累积问题。所以需要检测误差是不是被控制在可接受范围内。

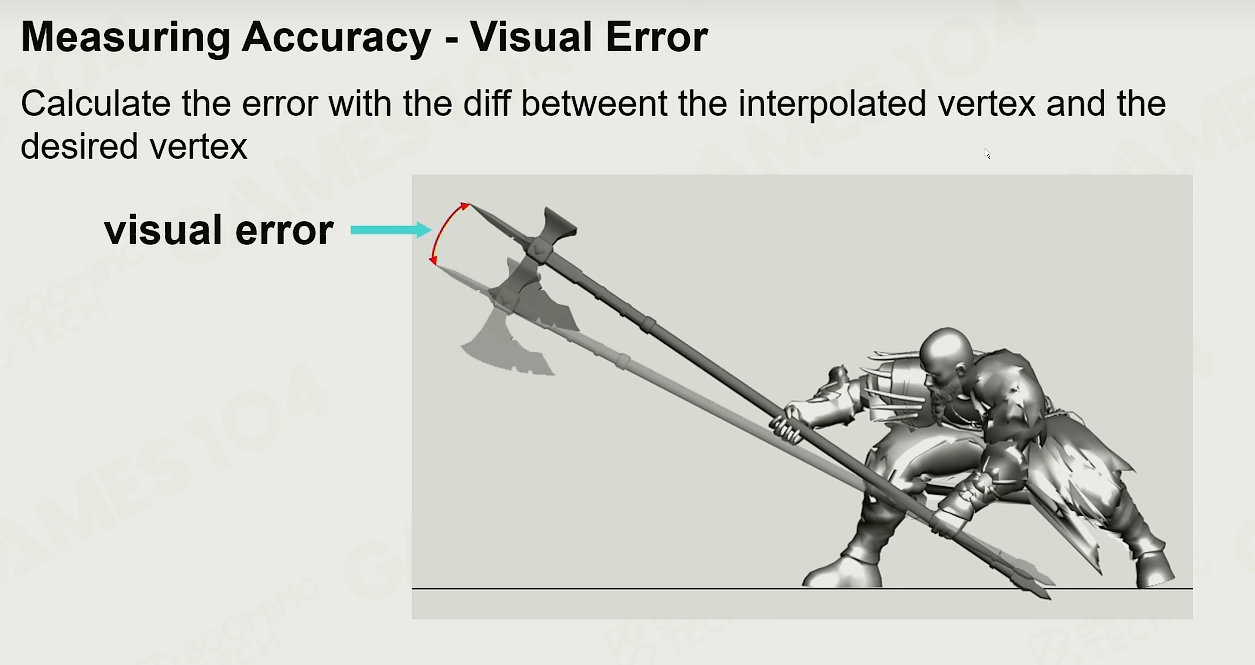

• 最实际可用的误差是visual error视觉误差，但如果对比压缩前后每顶点的误差则计算量太大，所以实际中针对每一个节点joint进行估计：

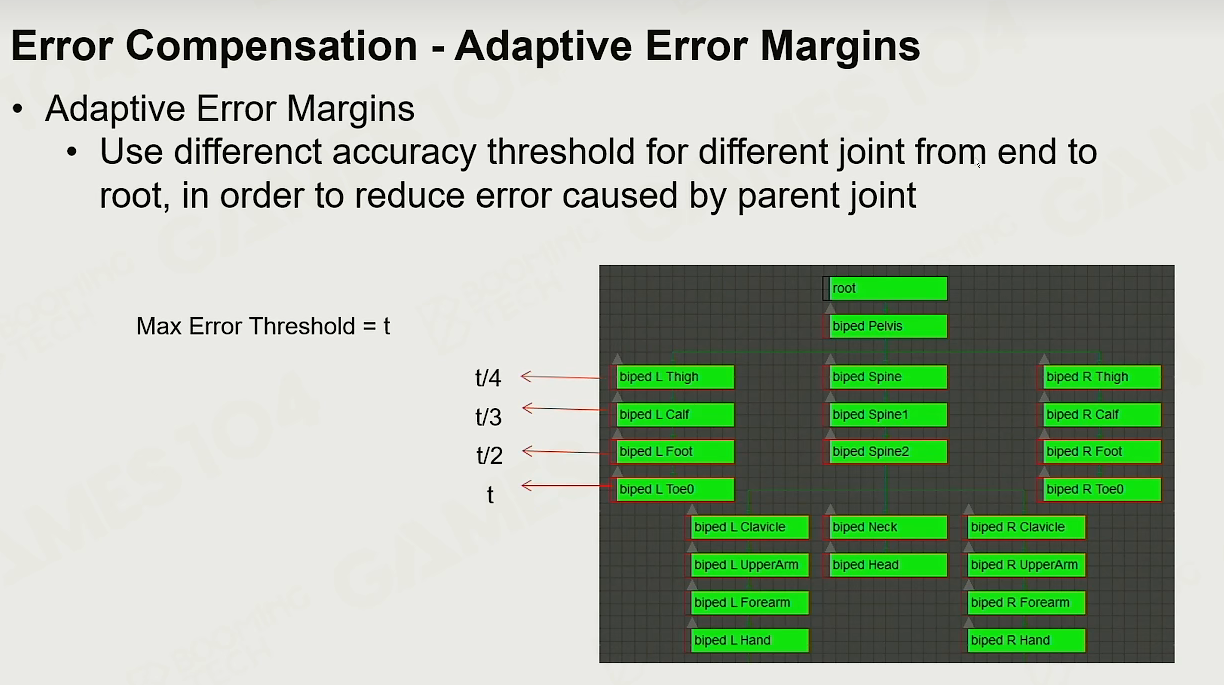

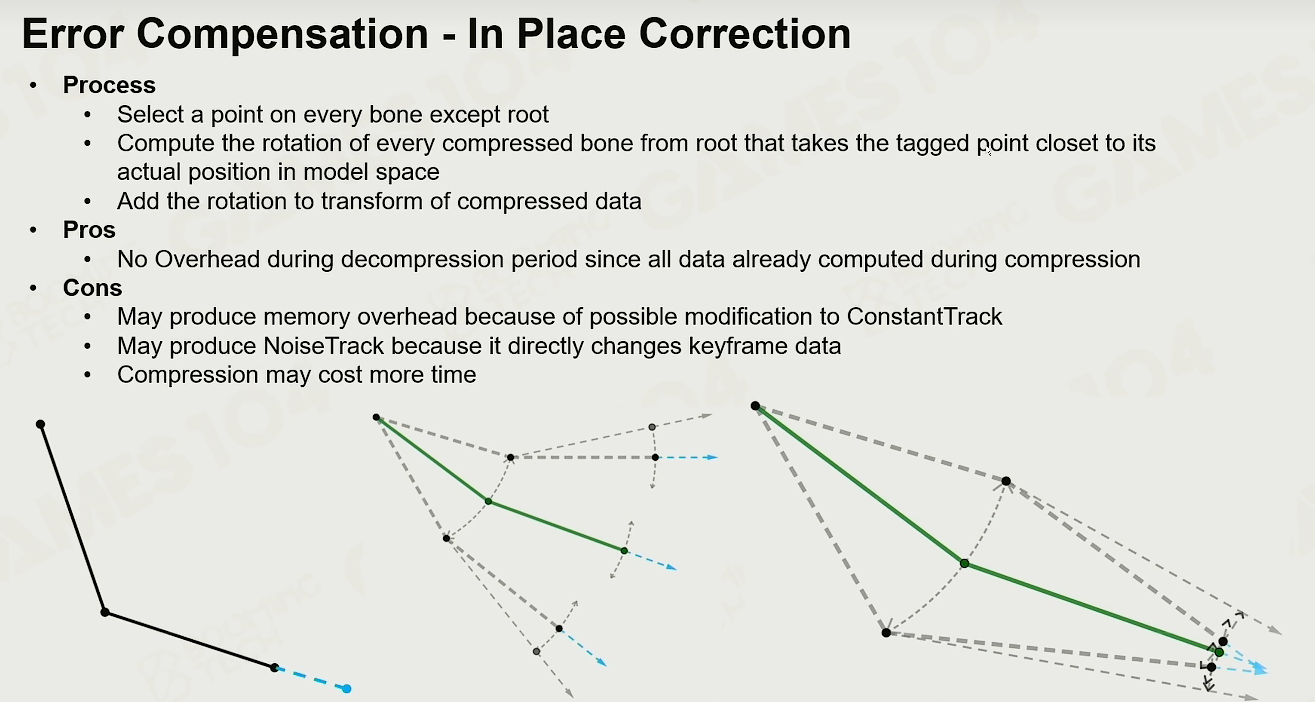

• Error Compensation：在多帧误差累积后反向进行偏移来补偿。其问题就是这一帧和上一帧会很不连贯。

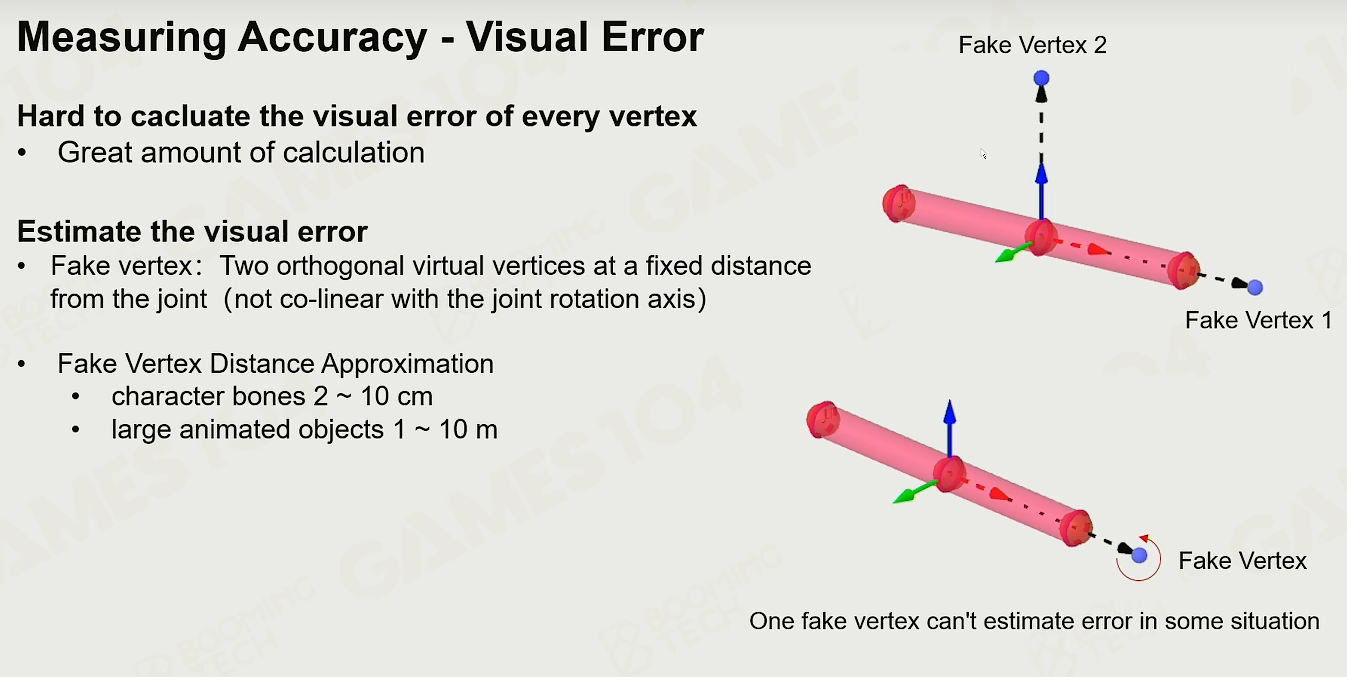

• 对节点估计两个互相垂直方向上的点，距离设置为offset（如果精度敏感则offset大一点，如果不敏感或小骨骼的话就offset小一点），这样只需要比较两个点在压缩前后的error即可.
