网络游戏架构进阶

本章节主要是介绍网络游戏在底层通信上的需要完成重要架构。

Character Movement Replication 角色位移同步

角色位移同步(character movement replication)是现代大型网络游戏必须要实现的功能。

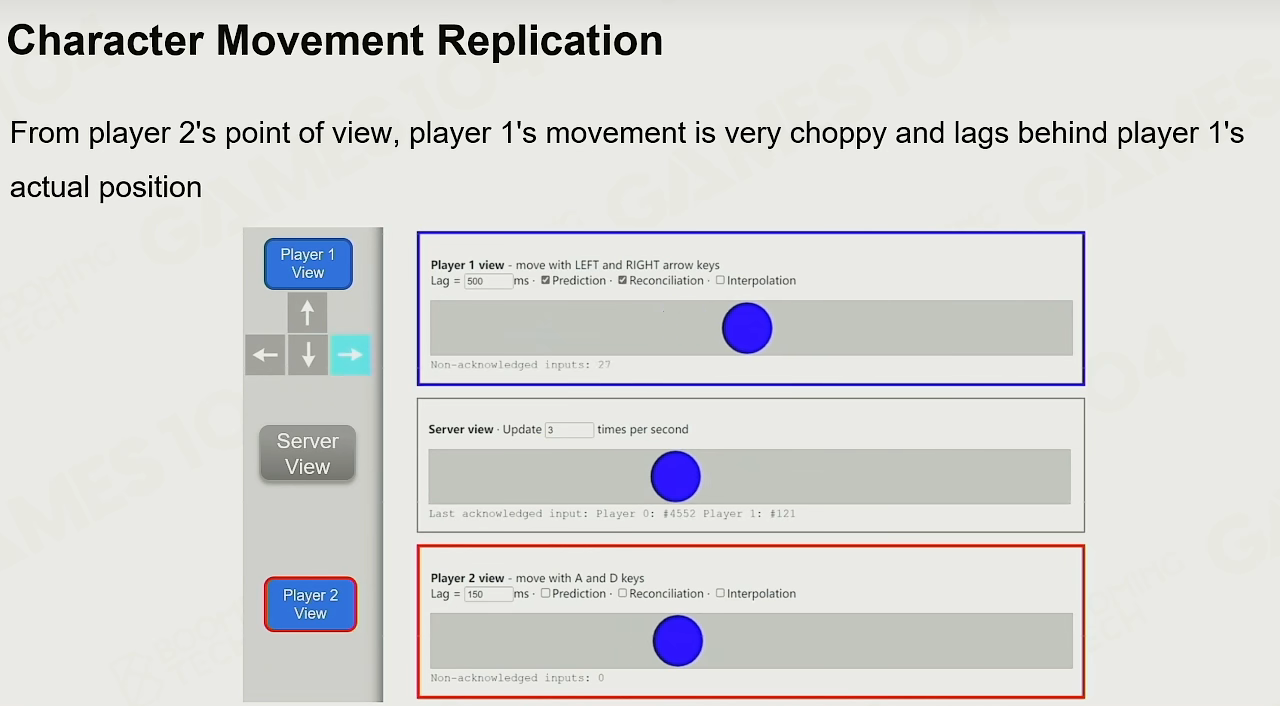

由于网络环境的不稳定，玩家操作角色在自己视角和其他玩家视角下的行为往往会有一定的延迟，即角色在其他玩家视角下的动作会滞后于操作玩家的第一视角。

玩家A的信息通过服务器同步到玩家B的机器上，需要经历A->服务器，服务器→B的延迟

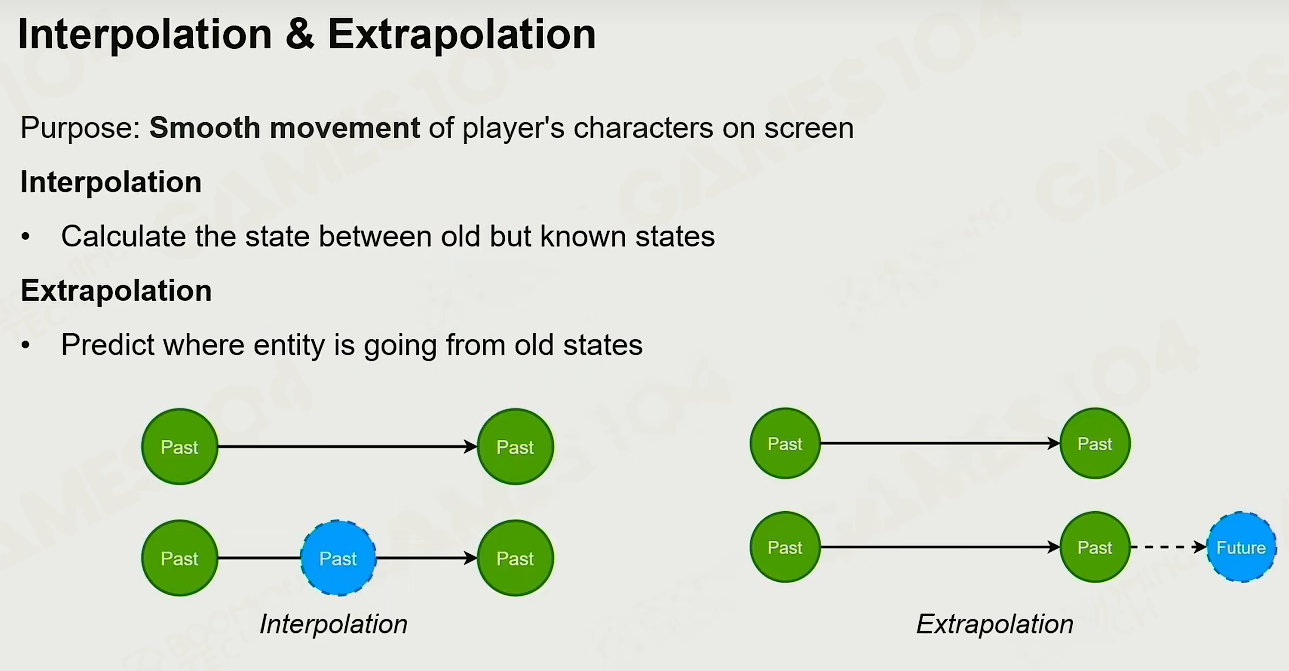

Interpolation & Extrapolation 移动插值

为了解决角色移动的同步问题，我们可以使用内插(interpolation)和外插(extrapolation)两种插值方法来缓解延迟，让角色平缓移动。

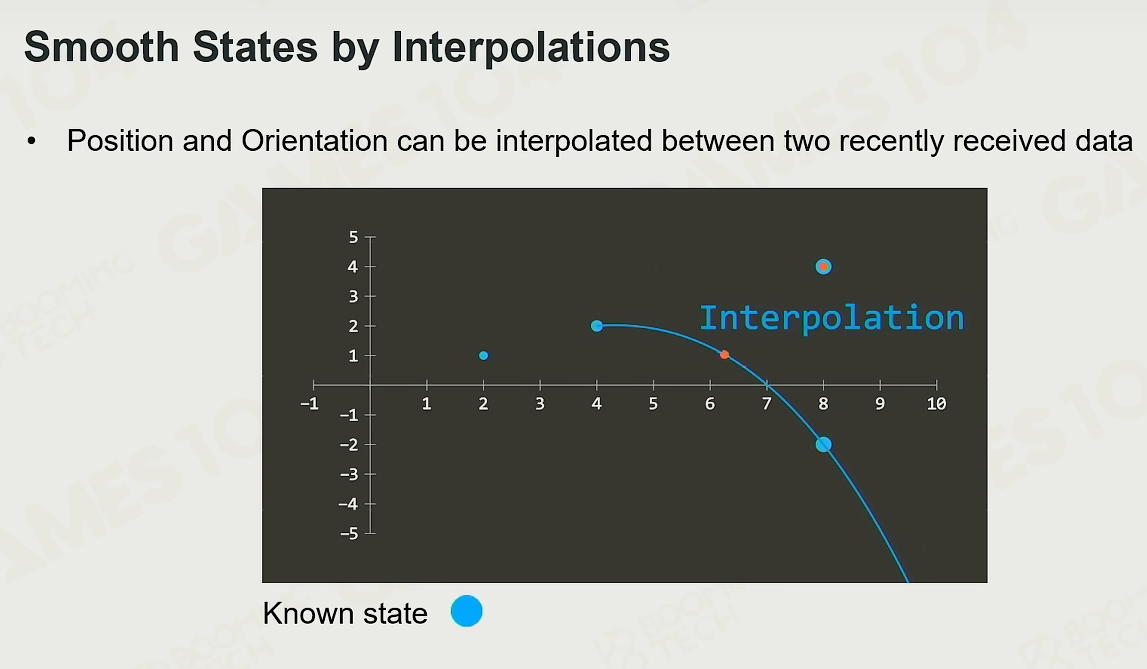

Interpolation

内插是指利用已知的控制点来获得中间的状态。
当网络存在波动时利用内插的方法可以保证角色的动作仍然是足够平滑的。

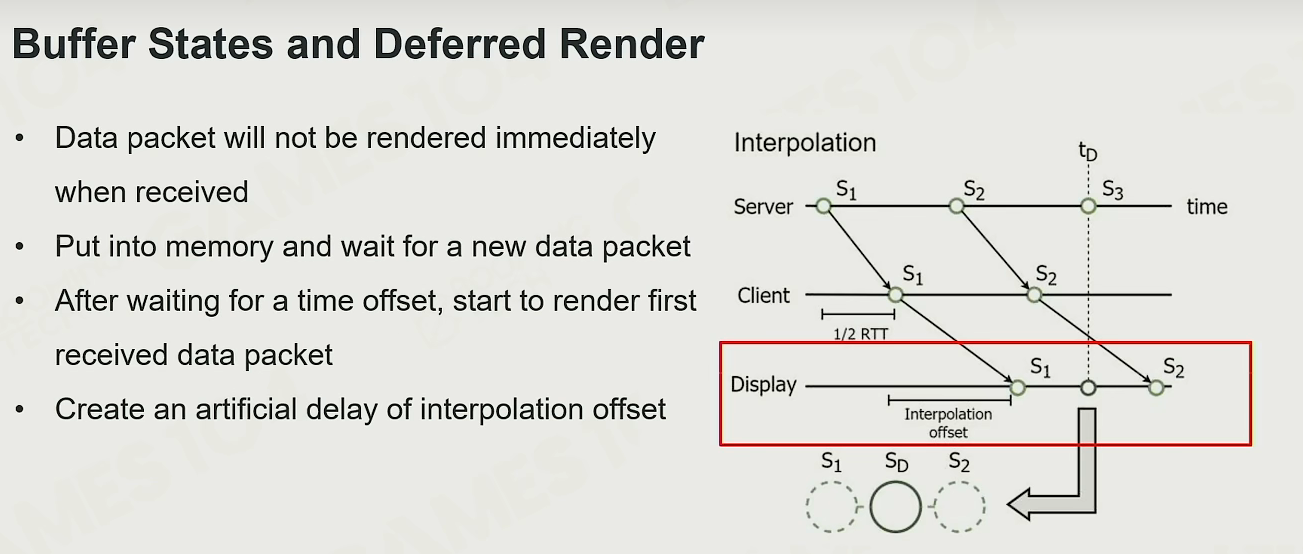

在具体进行插值时还可以人工设置一个offset来保证buffer中有足够多的控制点，这样虽然会提高一些延迟但可以获得更加光滑稳定的插值结果。

把server端来的角色状态cache到一个buffer, 加入一点offeset, 这样在S1和S2之间插值的时候有足够的时间等S3到来。
如果server到client的延迟已经确定(比如50ms), 本地会buffer(100ms)来确保平滑。

当然内插也存在一些问题。由于内插加剧了网络延迟的问题，同样的游戏世界在操作者和其他玩家的视角下会有非常大的差别。
这样的问题在一些延迟要求很高的游戏中可能是不可接受的。

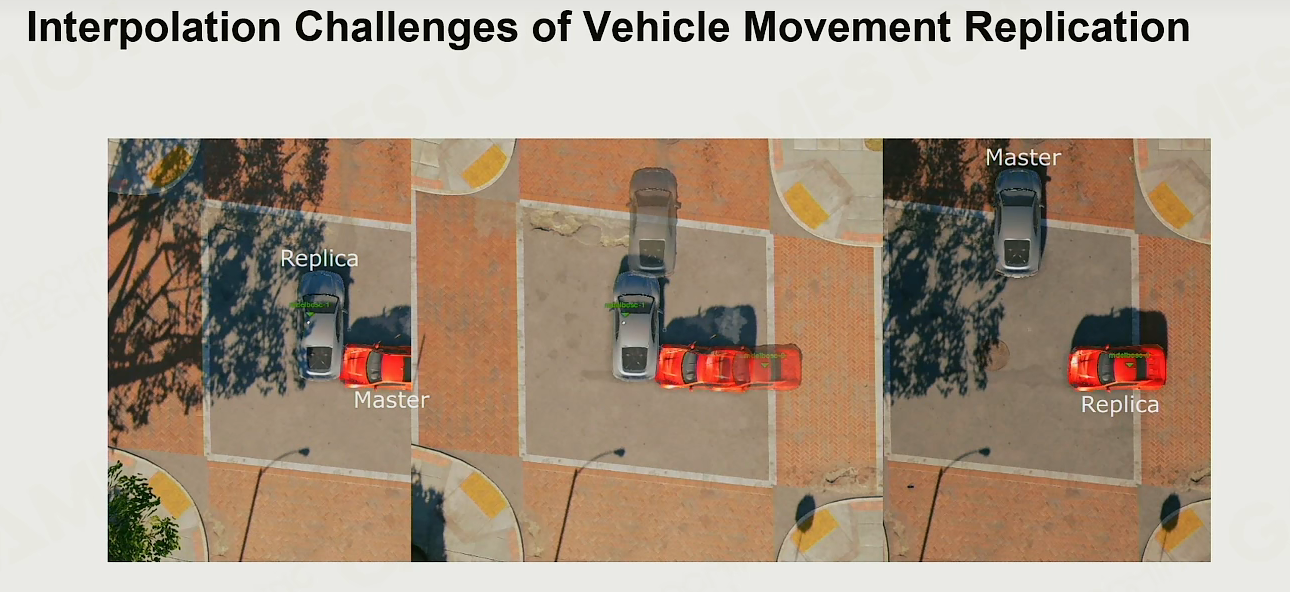

上图中在红车的世界中对灰车的判断就会出现误差

Extrapolation

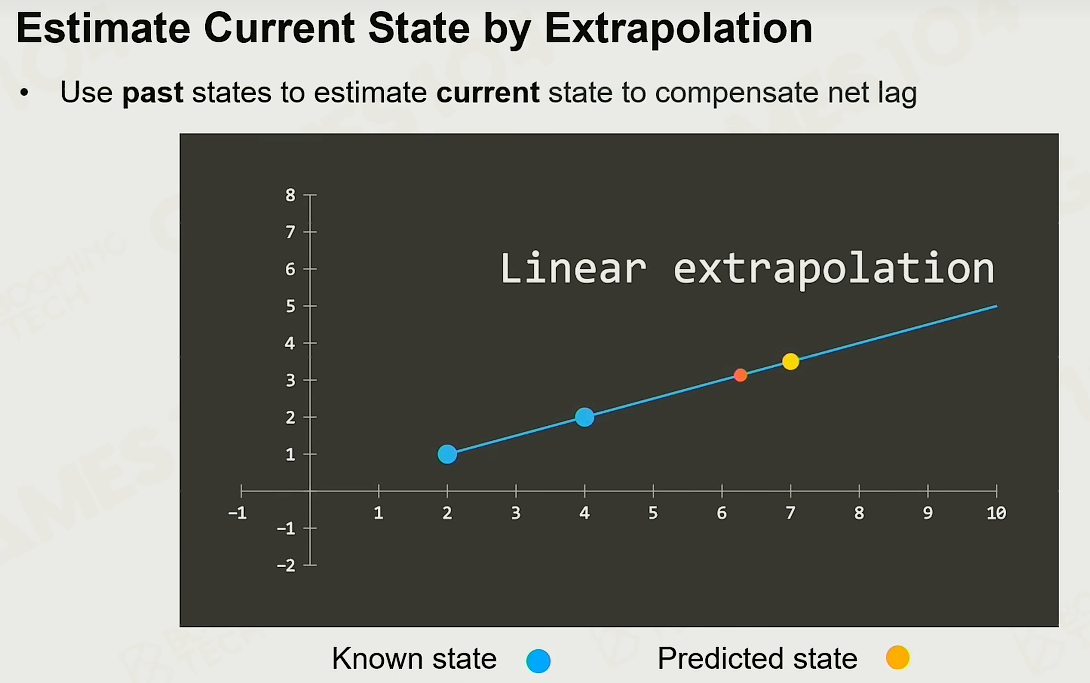

相比于内插，外插的本质是利用已有的信息来预测未来的状态。
当我们对网络延迟有一定的估计时就可以通过外插的方法来推断角色的状态。

考虑信息在传递过程中的时间耽误，比如古代的战报。

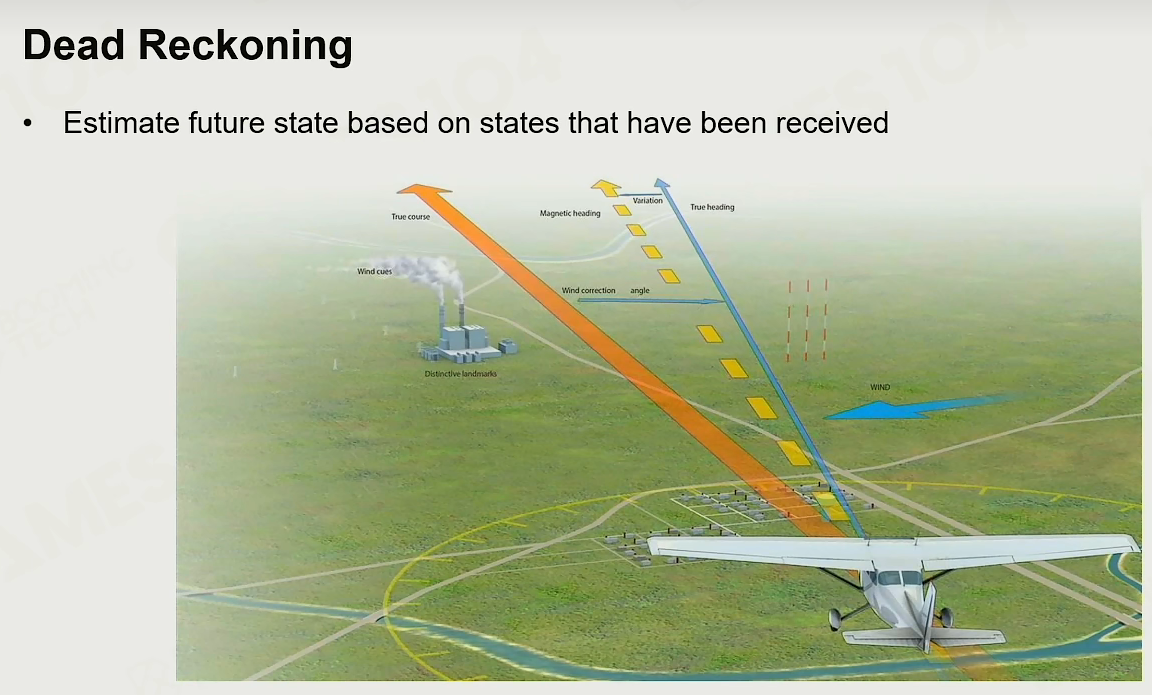

实际上外插的思想在很多领域都有非常多的应用，dead reckoning算法那就是外插在导航领域的实践。

如果从收到的网络信息知道已经和真实状态不同时，怎么去追踪(调整)。

Projective Velocity Blending 投影速度混合

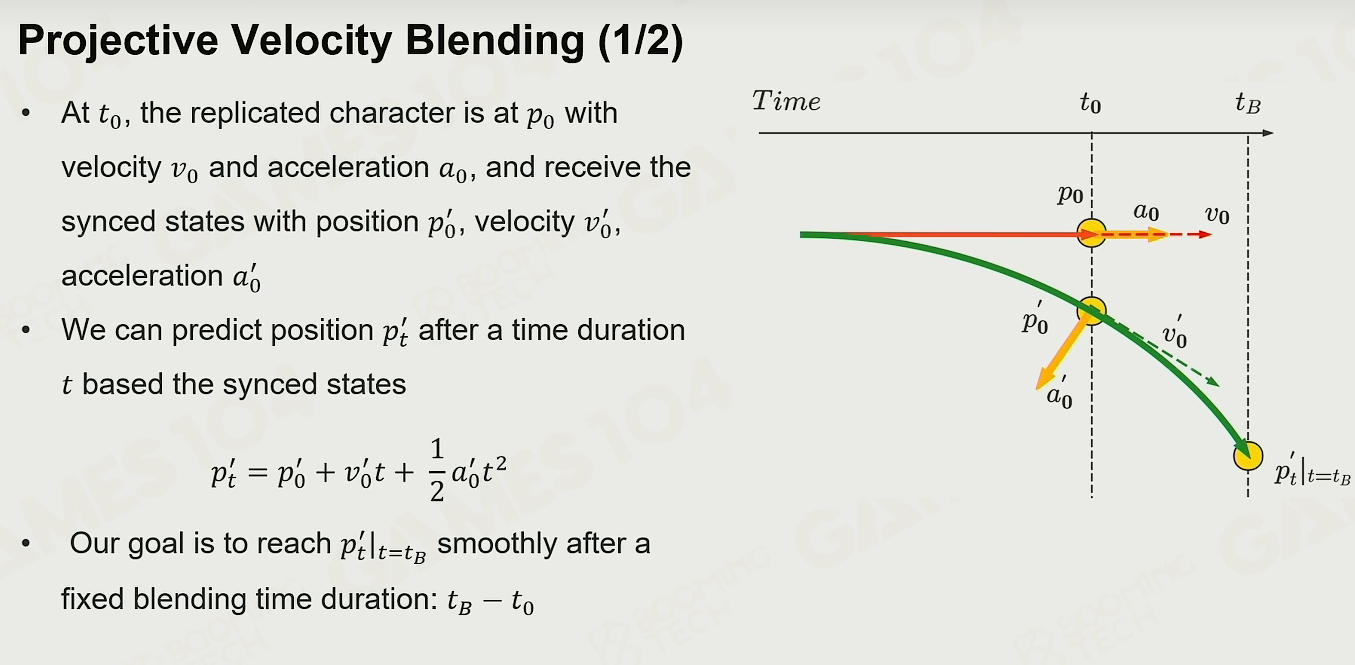

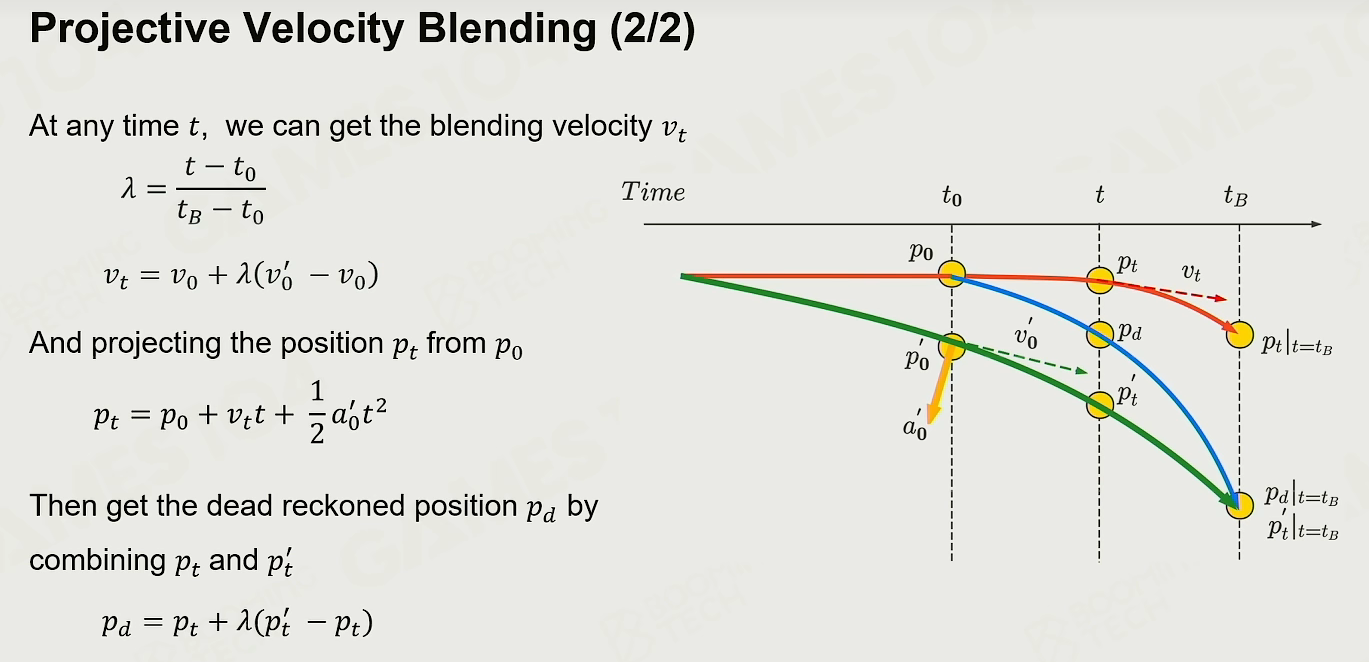

回到游戏领域的应用中来，projective velocity blending (PVB)是一种使用外插来更新角色位置的算法。
通过角色在client和server获取的位置，速度和加速度数据先进行速度插值，再进行位置插值。
需要注意的是PVB算法并不符合动力学原理，它仅仅是一种插值方法---确保位置，速度这些最后能重合。

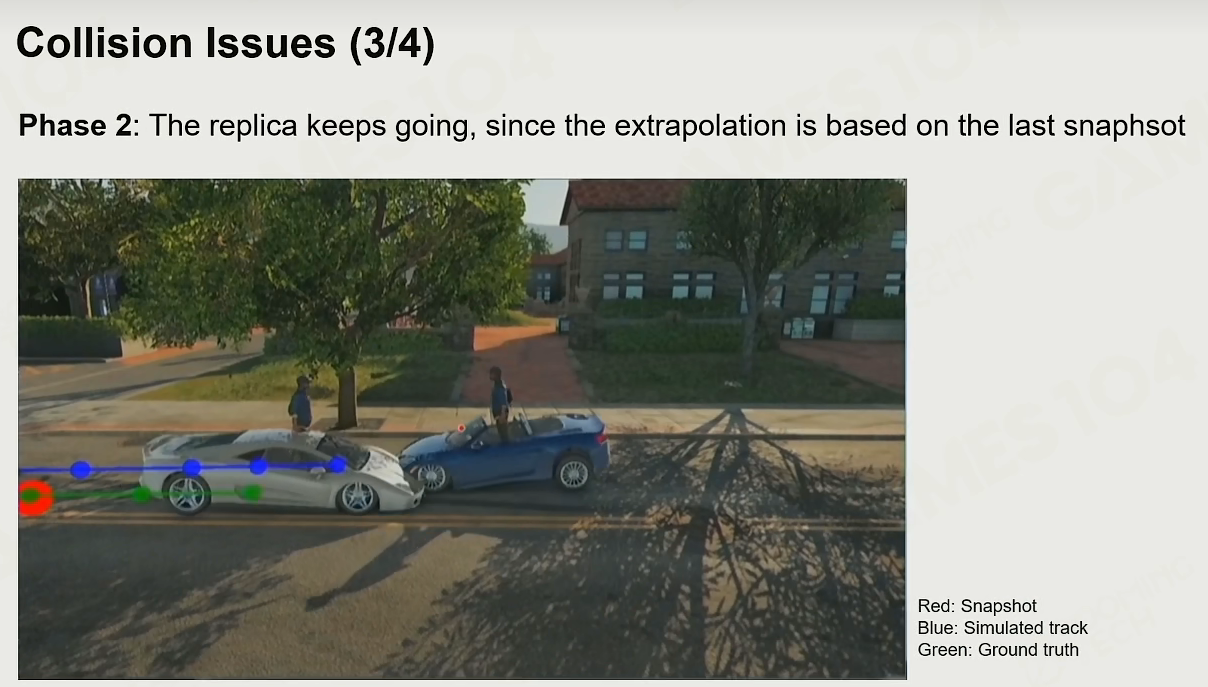

Collision Issues

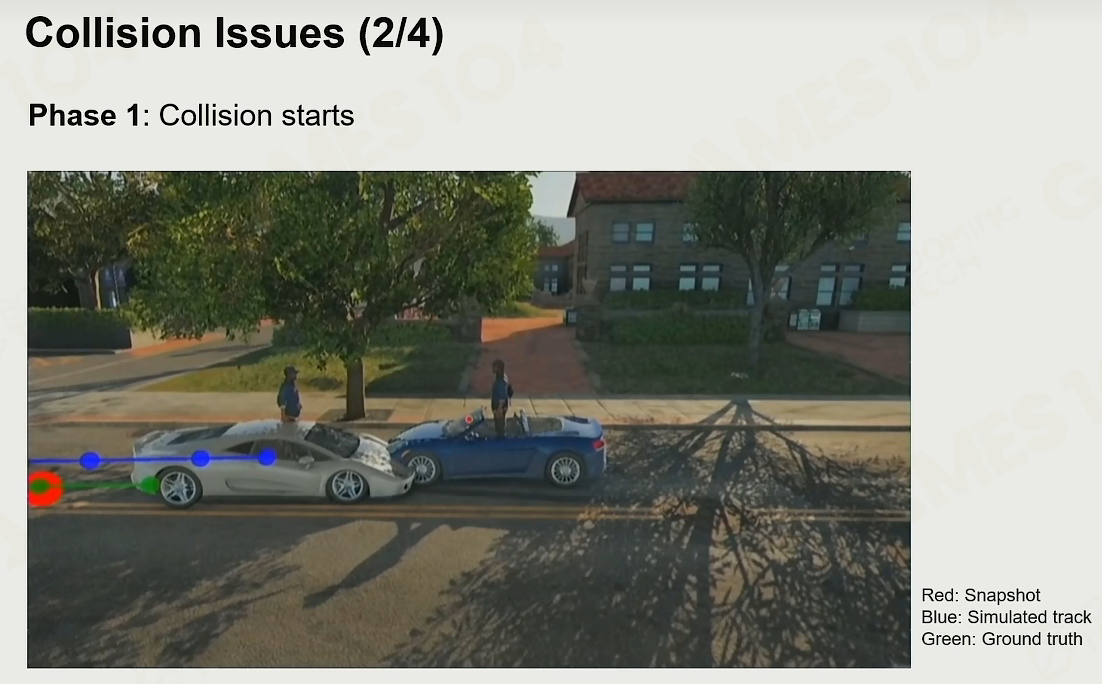

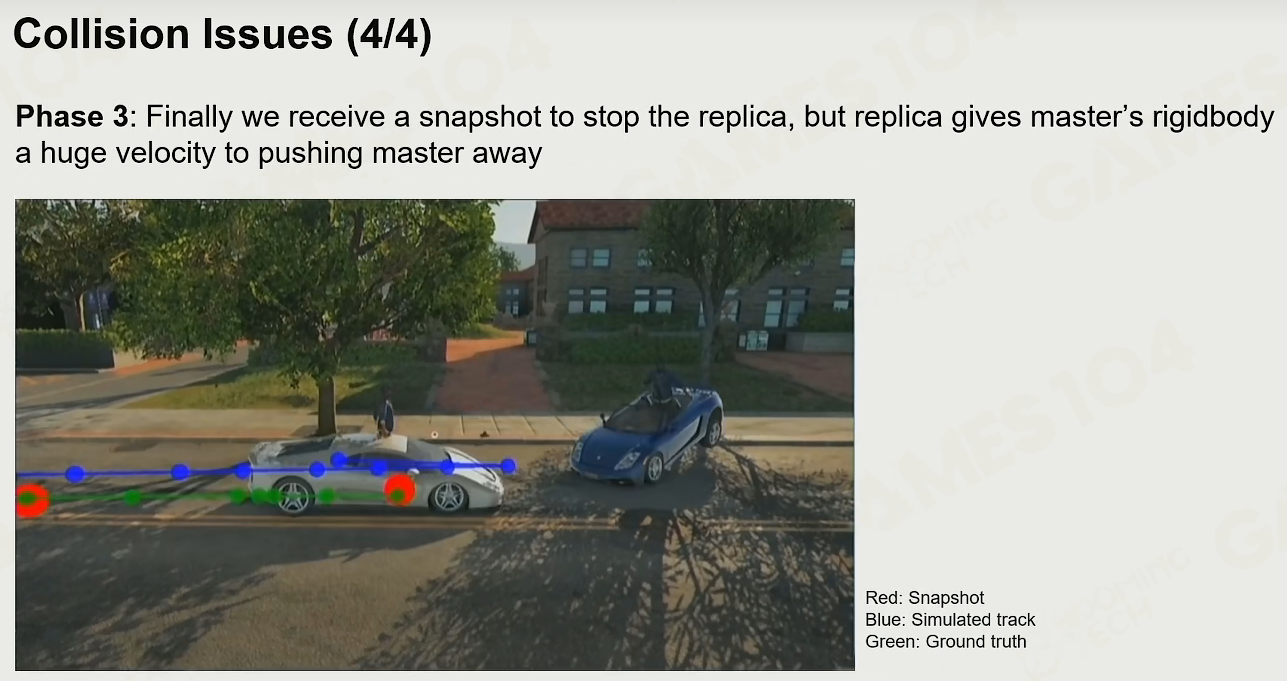

外插在处理碰撞时会容易产生严重的物体穿插问题。

要处理这样的情况一般需要切换到本地物理引擎来处理碰撞问题：

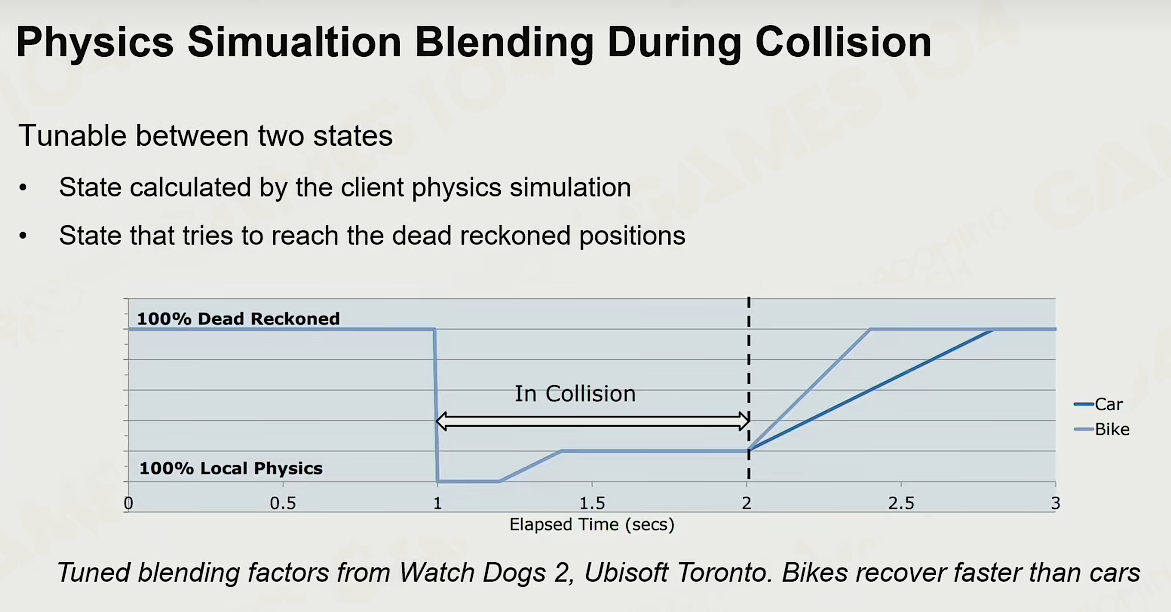

客户端提前进行物理检测，如果检测到碰撞，把位置同步的权利从网络同步切换为物理引擎，过了一段时间才恢复为网络同步。
比如说在看门狗2中是出现碰撞后1秒后控制权交往给网络来的消息，
问题：在不同客户端上物理检测是存在差异的。

Usage Scenarios

简单总结一下：

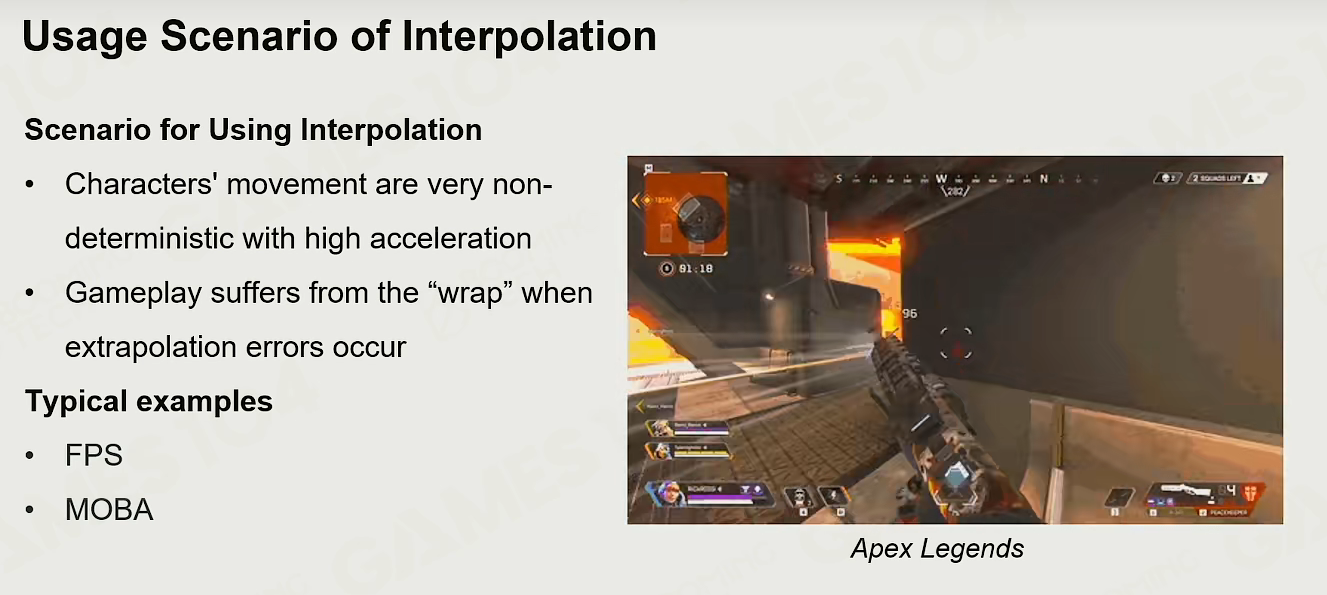

对于玩家操作角色经常出现瞬移或是具有很大加速度的情况比较适合内插；

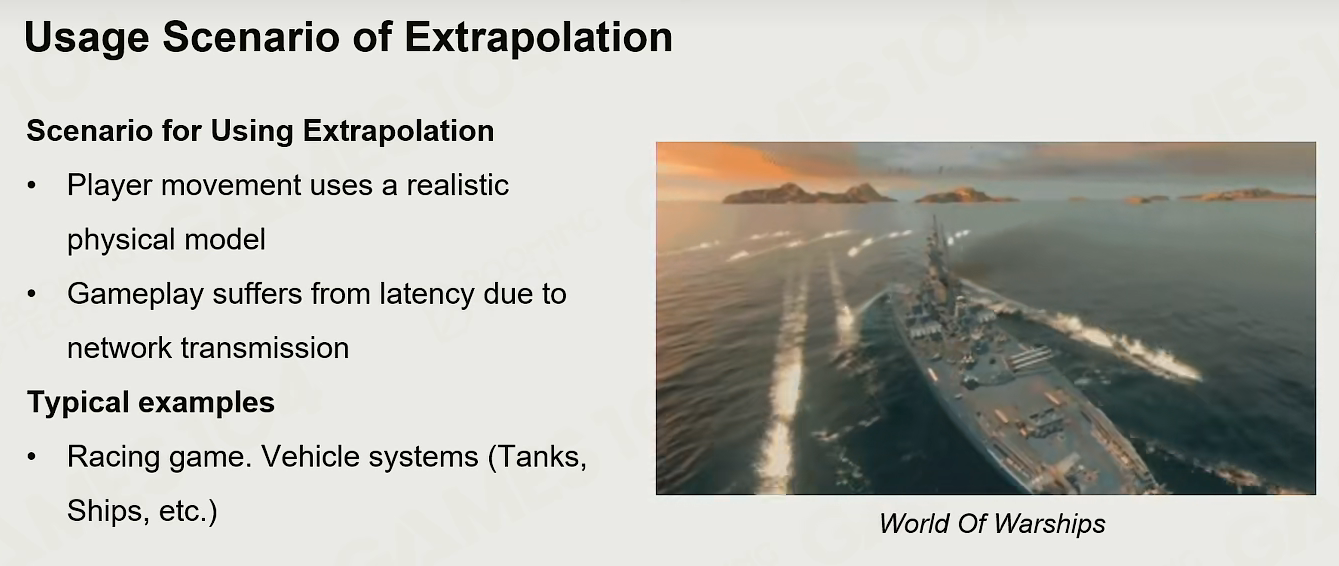

对于操作角色比较符合物理规律的情况比较适合外插；
在一些大型在线游戏中还会同时结合这两种插值方法来提升玩家的游戏体验。

Hit Registration 命中判定

命中判定(hit registration)同样是现代网络游戏必须要提供的基本服务。

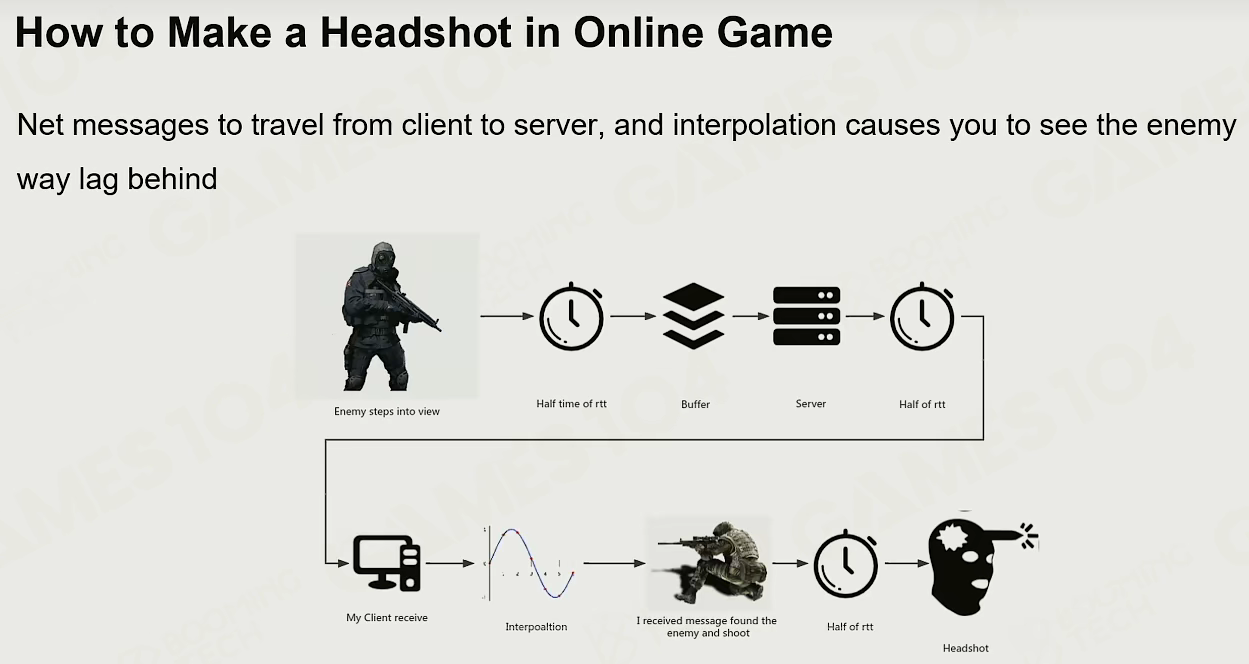

以FPS游戏为例，从玩家开枪到击中敌人爆头这一过程实际上有着非常大的一段延迟，在各种不确定因素的影响下如何判断玩家确实击中目标就需要一些专门的设计。

Challenges

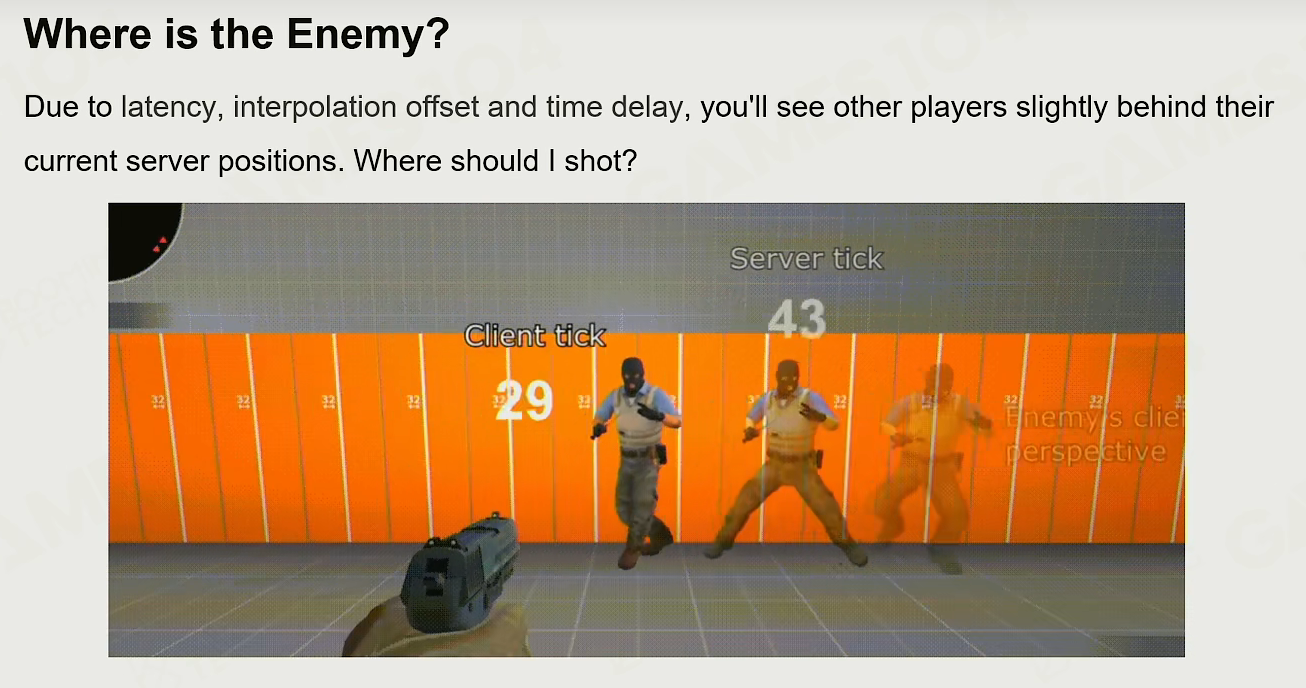

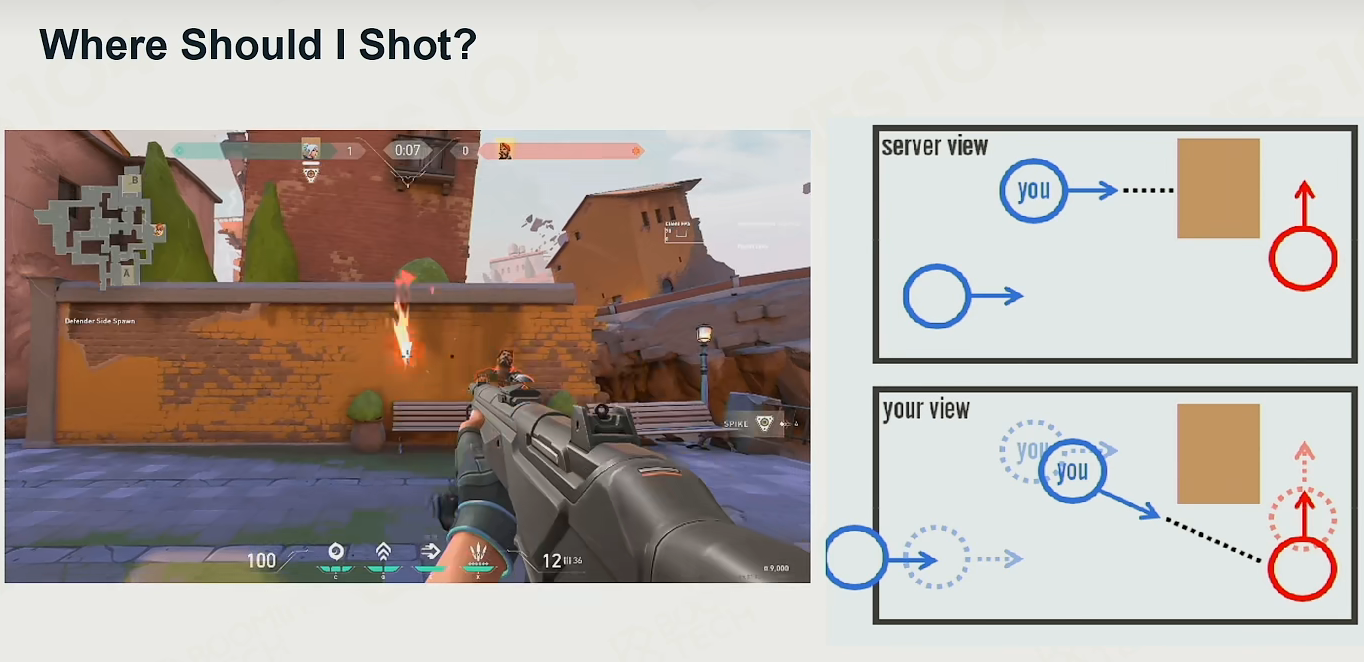

命中判定的难点之一在于确定敌人在什么位置。
由于网络延迟和插值算法的存在，玩家视角下的目标是落后于服务器上目标的真实位置的。

上图中最右边是玩家A上面的位置，中间是服务器的位置，最后才是当前客户端观察到的位置

命中判定的另一个难点在于如何判定是否击中了目标。在游戏场景中目标往往是运动的，而且往往会位于一些掩体附近。
当弹道不是瞬间命中时就需要一些额外的算法来进行判断。

Client-Side Hit Detection

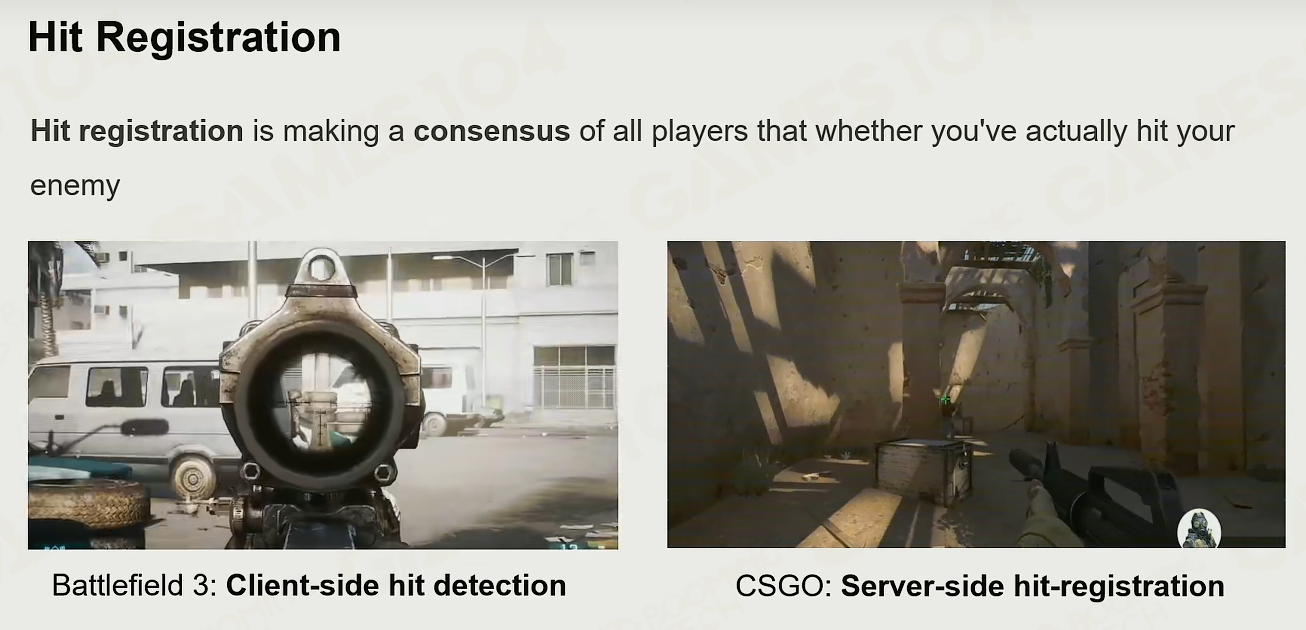

因此命中判定的目标是保证游戏中的玩家就是否命中的问题能够达成一个共识(consensus)。
目前主流的处理方法包括在客户端上进行检测，称为client-side hit detection，以及在服务器端进行判断的server-side hit registration。

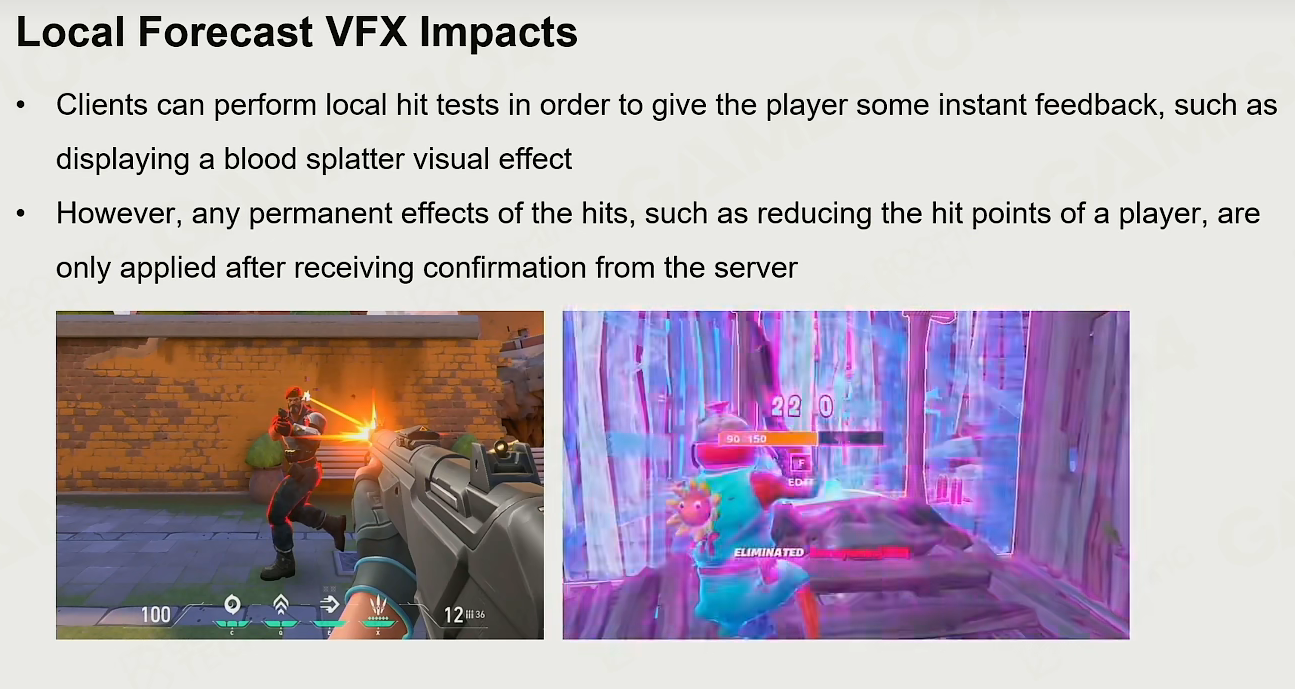

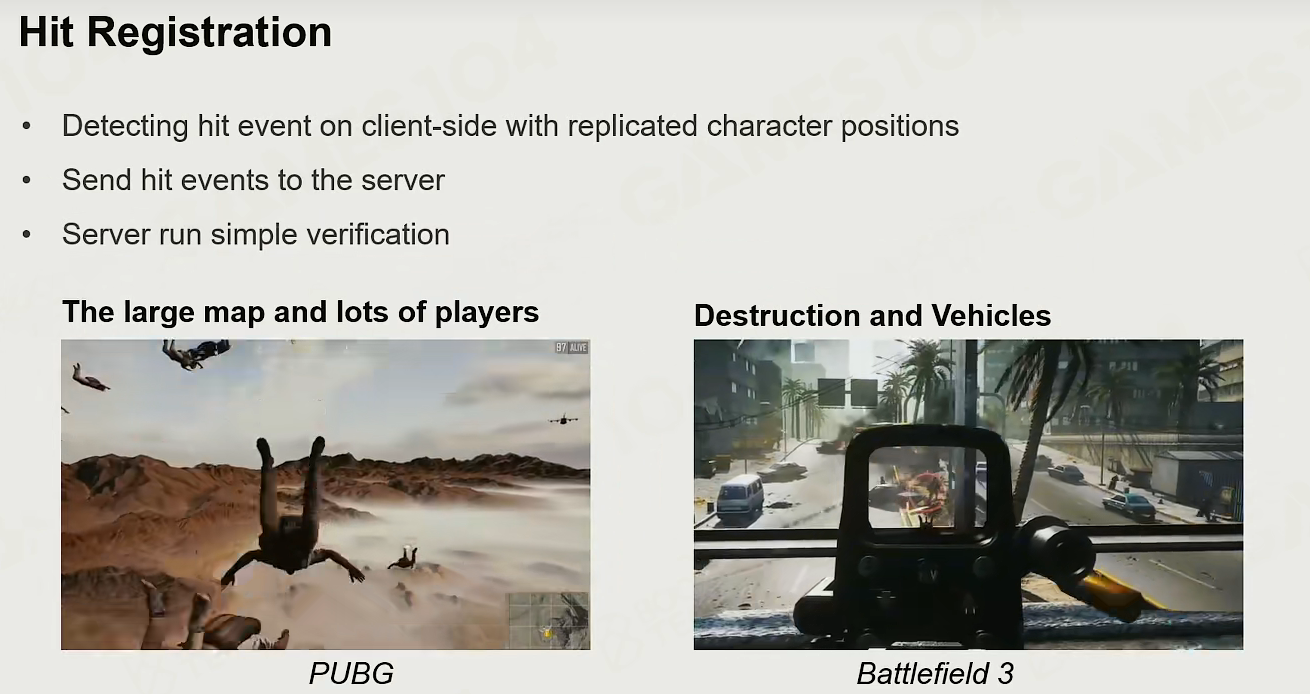

在客户端上进行检测时的基本思想是一切以玩家客户端视角下的结果为准。
玩家开枪后的弹道轨迹以及击中判断都先在本地进行，然后发送到服务器上再进行验证。

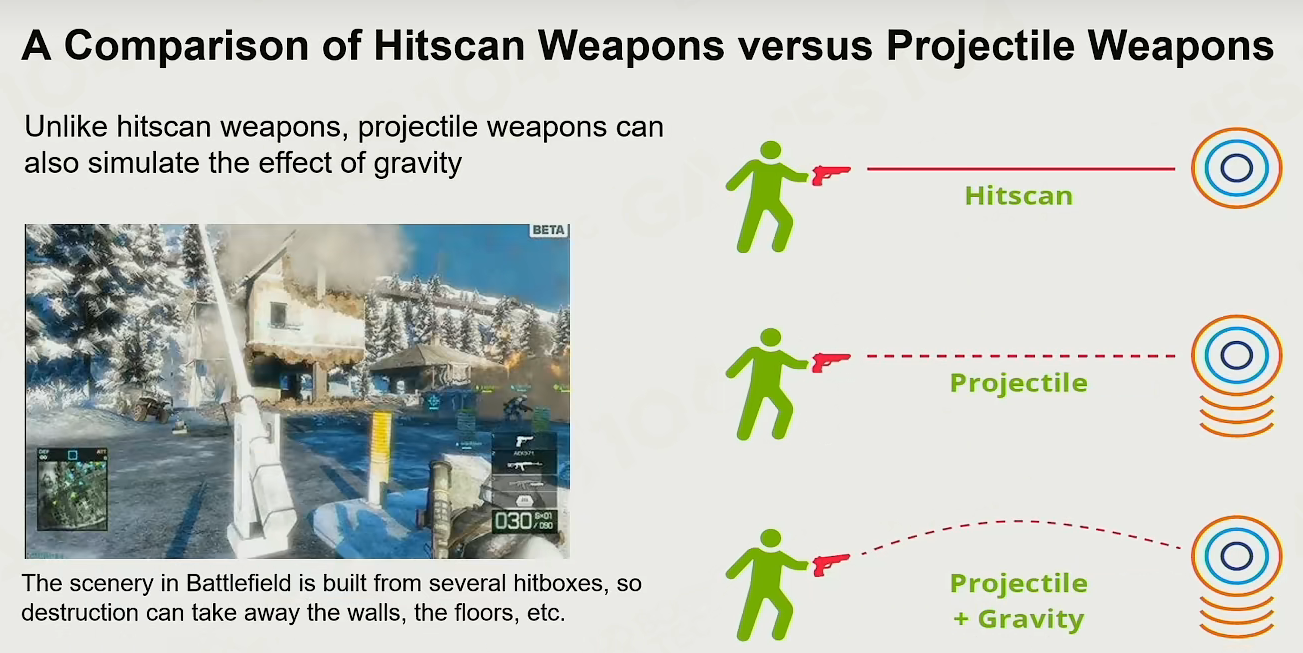

Hitscan: 认为速度很快，瞬间到达，早期游戏的风格
Projective: 存在飞行时间，玩家可以闪躲
Projective + Gravity: 弓箭弹道

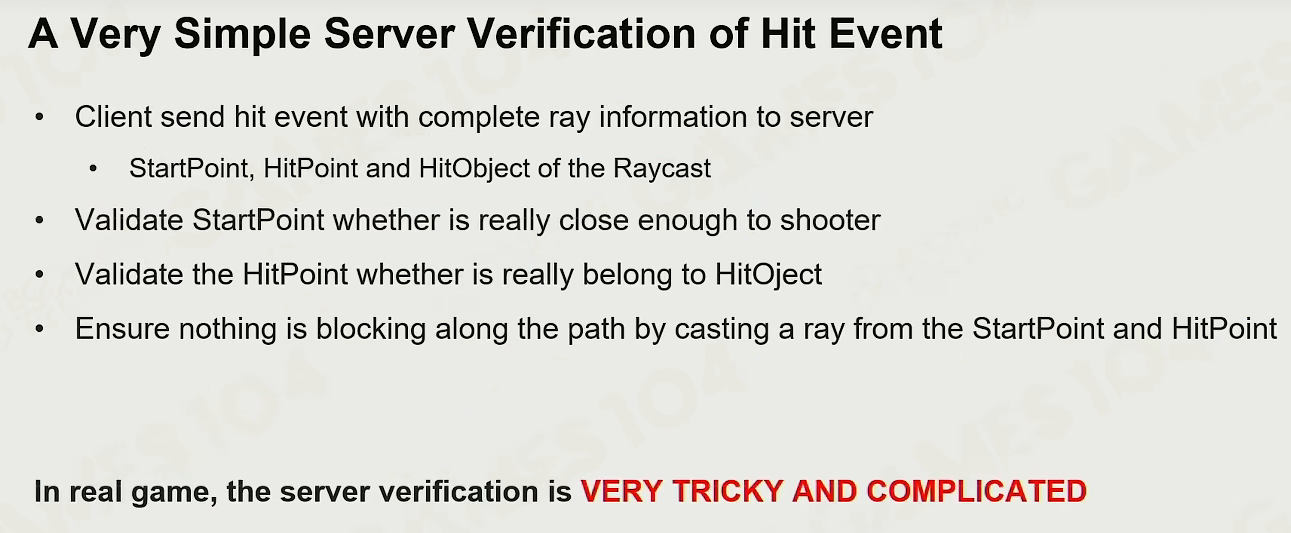

在服务器上会对玩家的行为进行一些验证从而保证确实击中了目标。
当然在实际的游戏中这个验证过程是相当复杂的，涉及到大量的验证和反作弊检测。

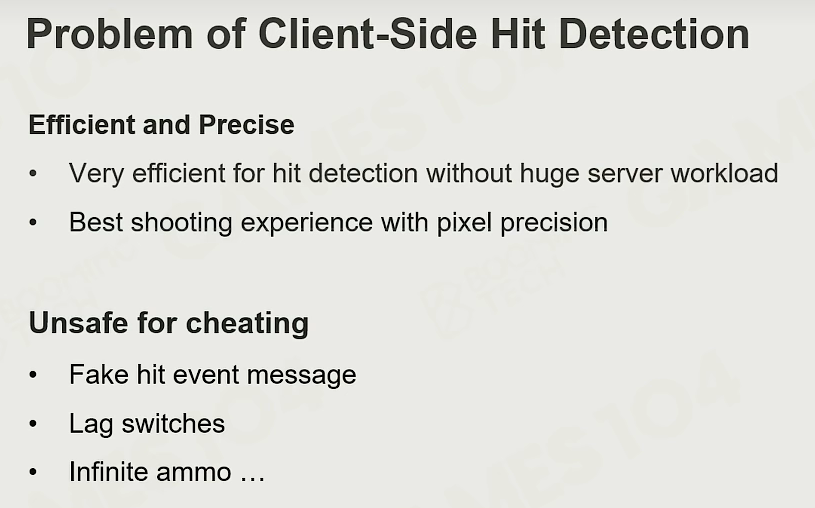

在客户端上进行命中检测的优势在于它非常高效而且可以减轻服务器的负担，

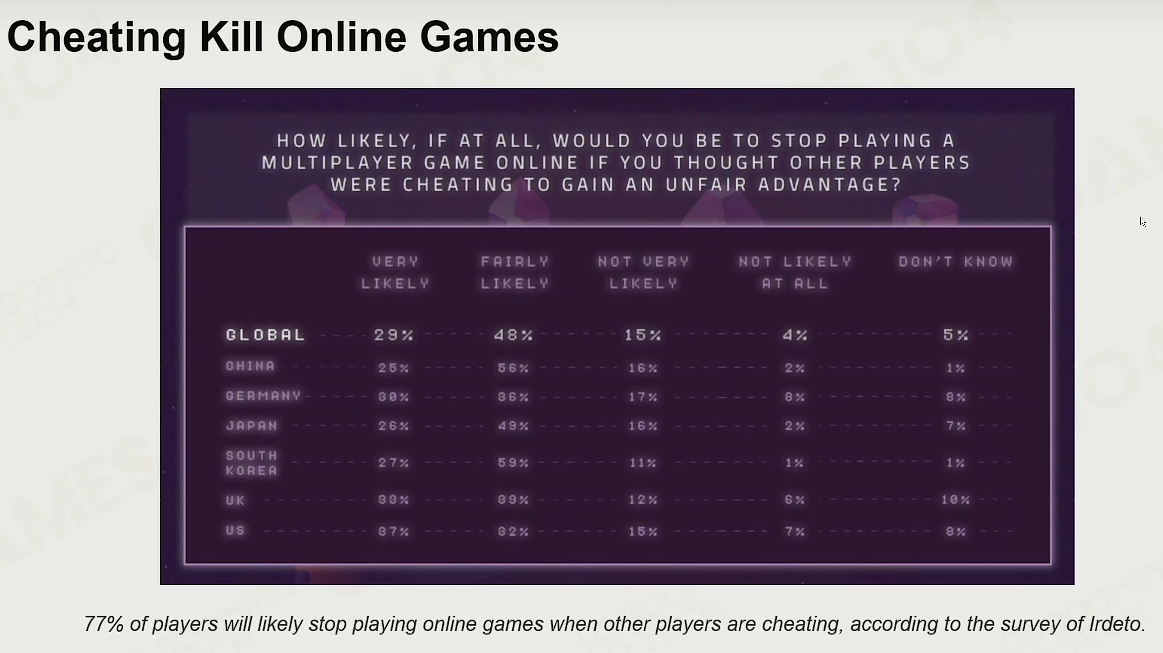

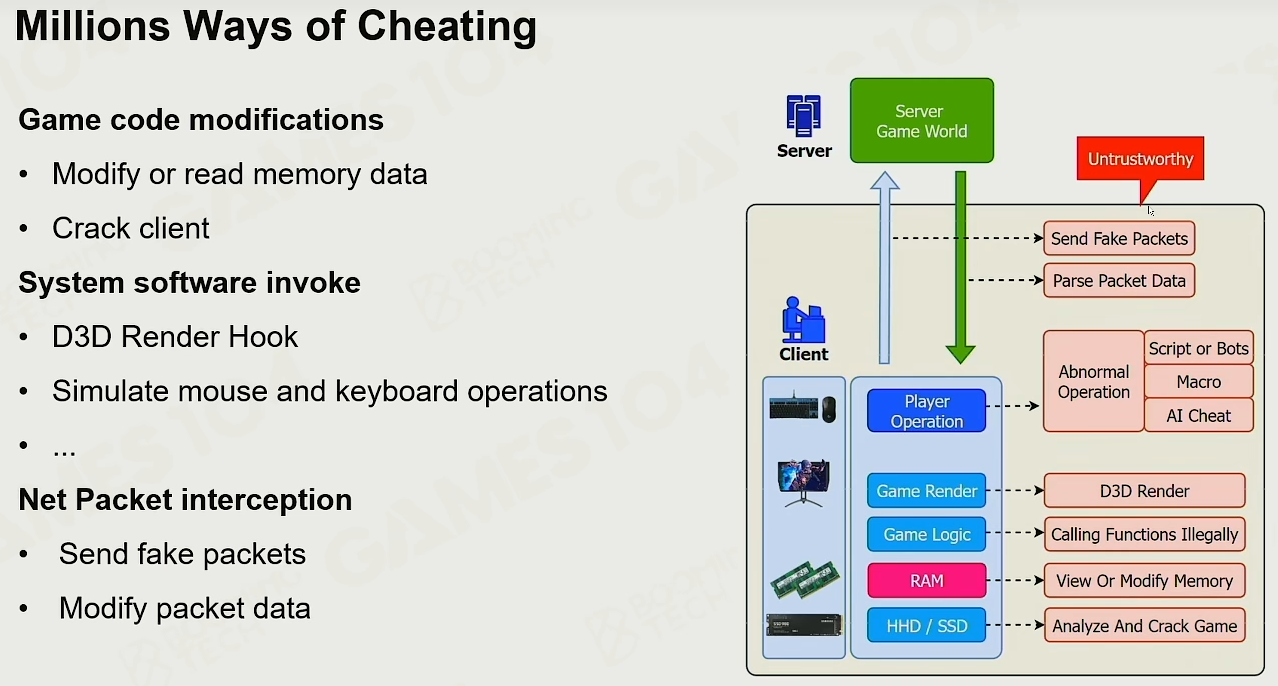

但它的核心问题在于它不够安全，一旦客户端被破解或是网络消息被劫持就需要非常复杂的反作弊系统来维持游戏平衡。

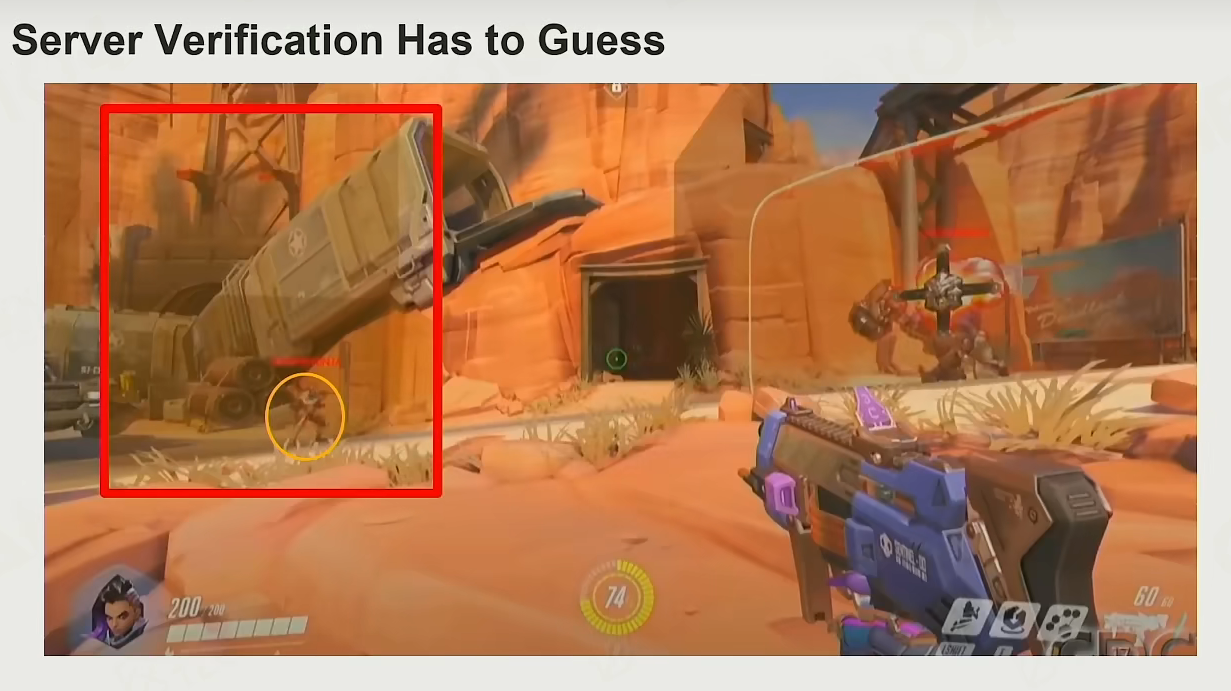

左图的守望1的服务器判定是简单确定红色区被击中

Server-Side Hit Registration

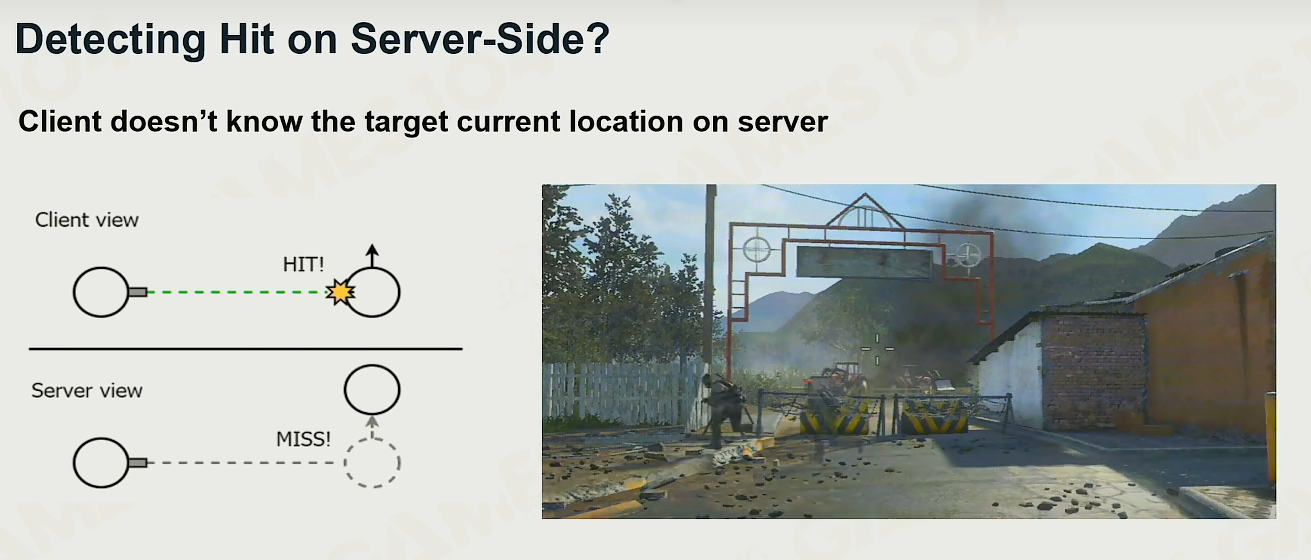

在服务器端进行检测的一个难点在于服务器上角色的位置和状态是领先于玩家视角的，当玩家开枪时目标很可能已经移动到其它的位置上了。
从这样的角度来看，玩家很难命中移动中的目标。

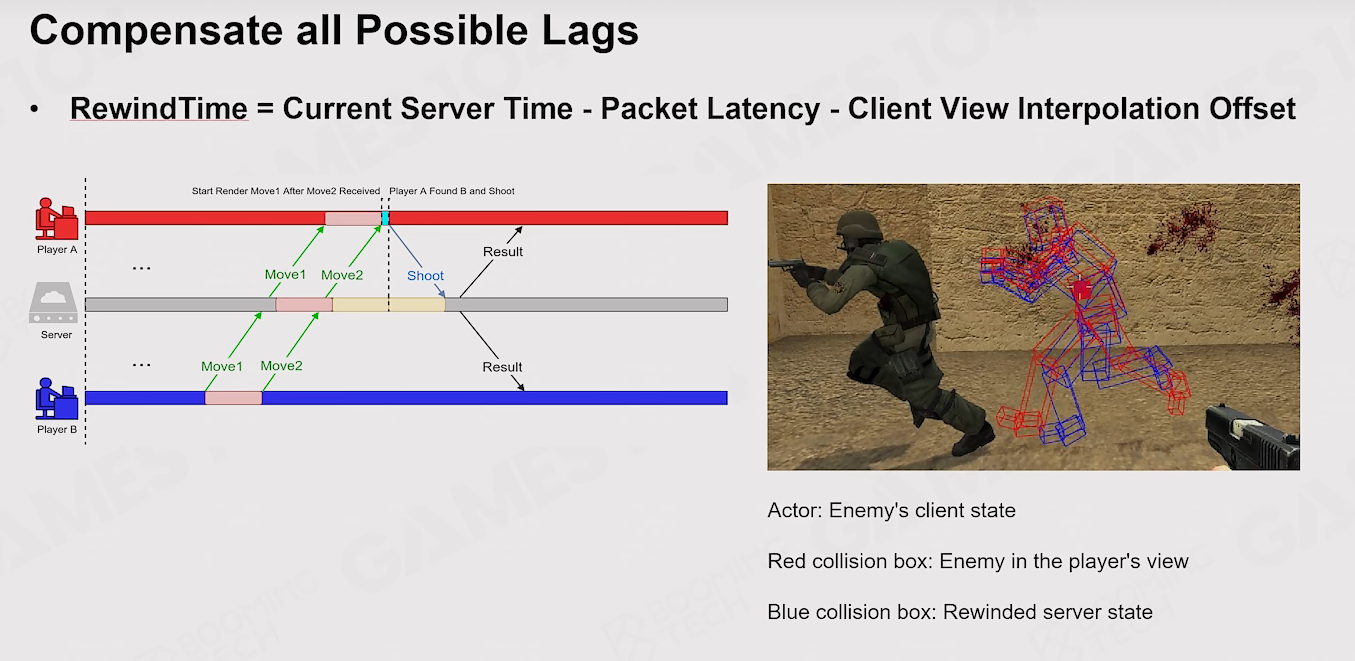

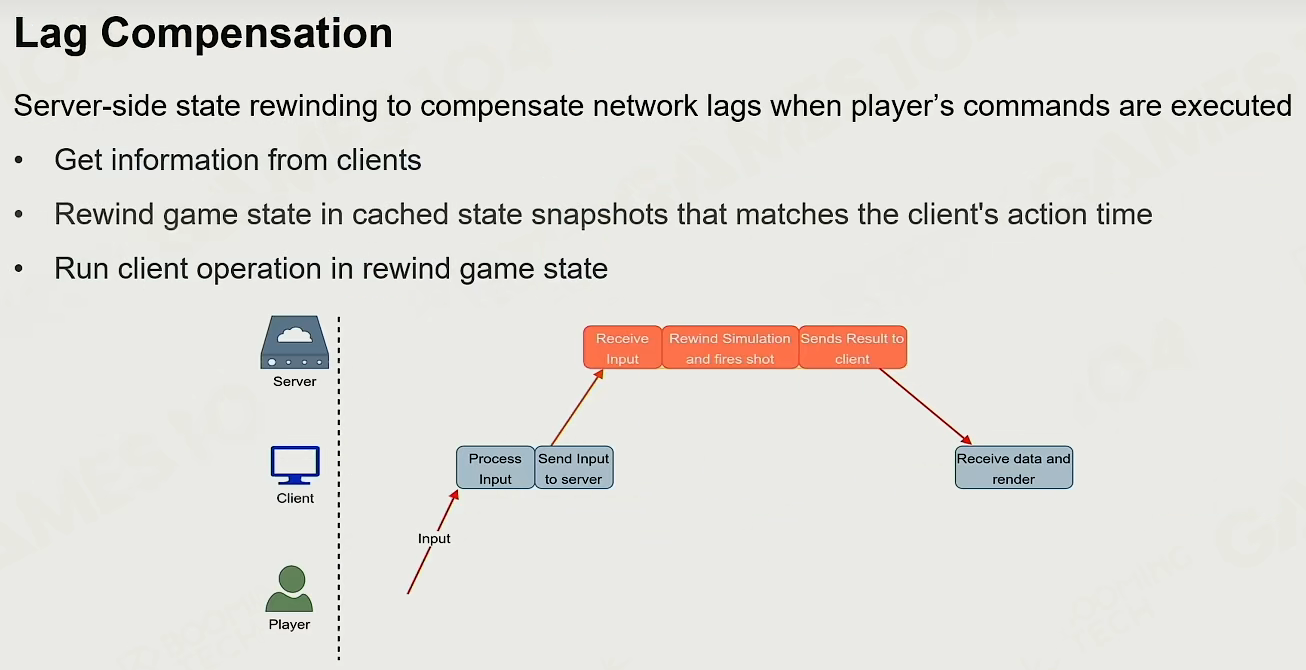

因此我们需要对网络延迟进行一定的补偿。
当服务器收到射击的消息时不会直接使用当前的游戏状态，而是根据延迟使用之前保存的游戏状态。

Cover Problems

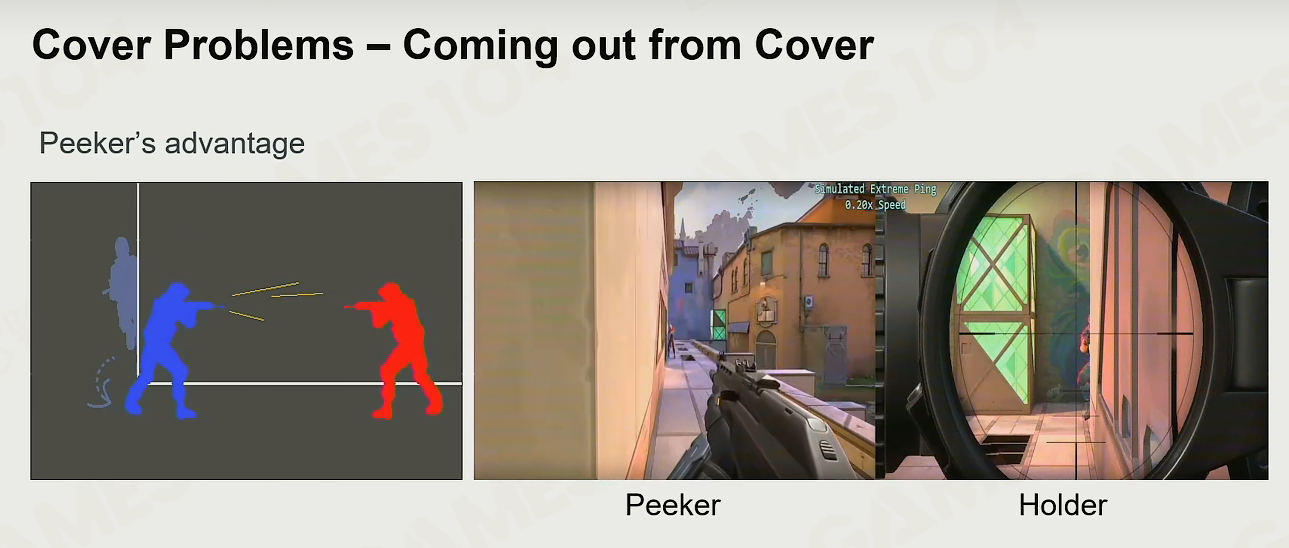

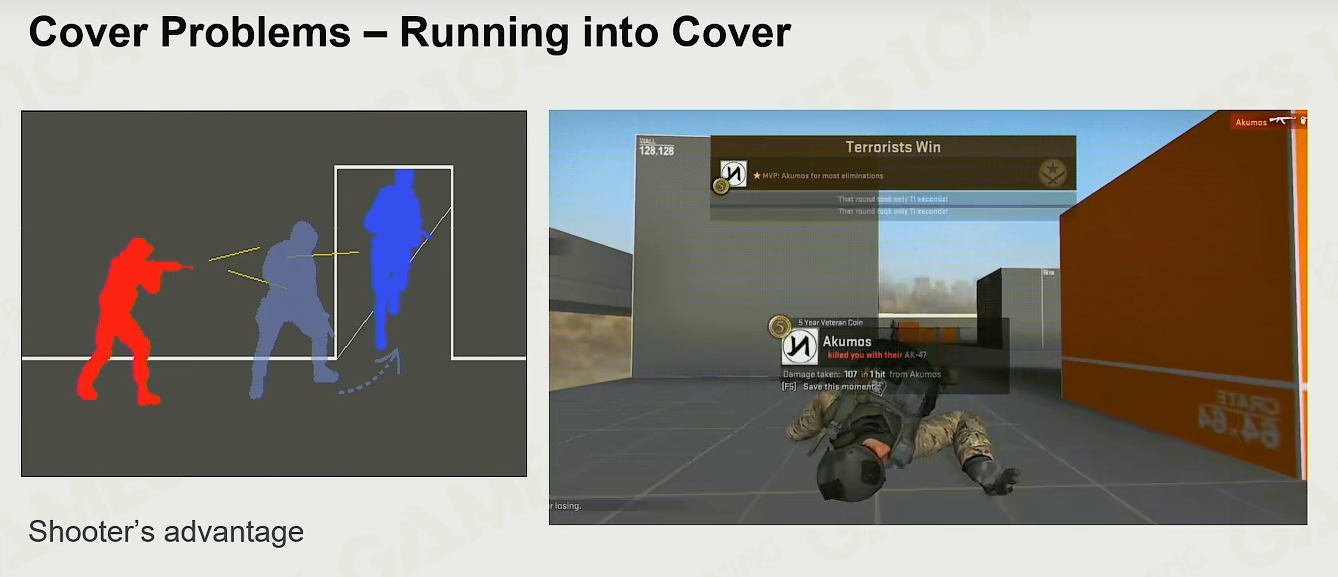

对于掩体的问题，由于网络延迟的存在可能会出现射击者优势或窥视者(peeker)优势的情况。
→ 所以FPS游戏比赛的时候会尽量使用局域网来降低优势

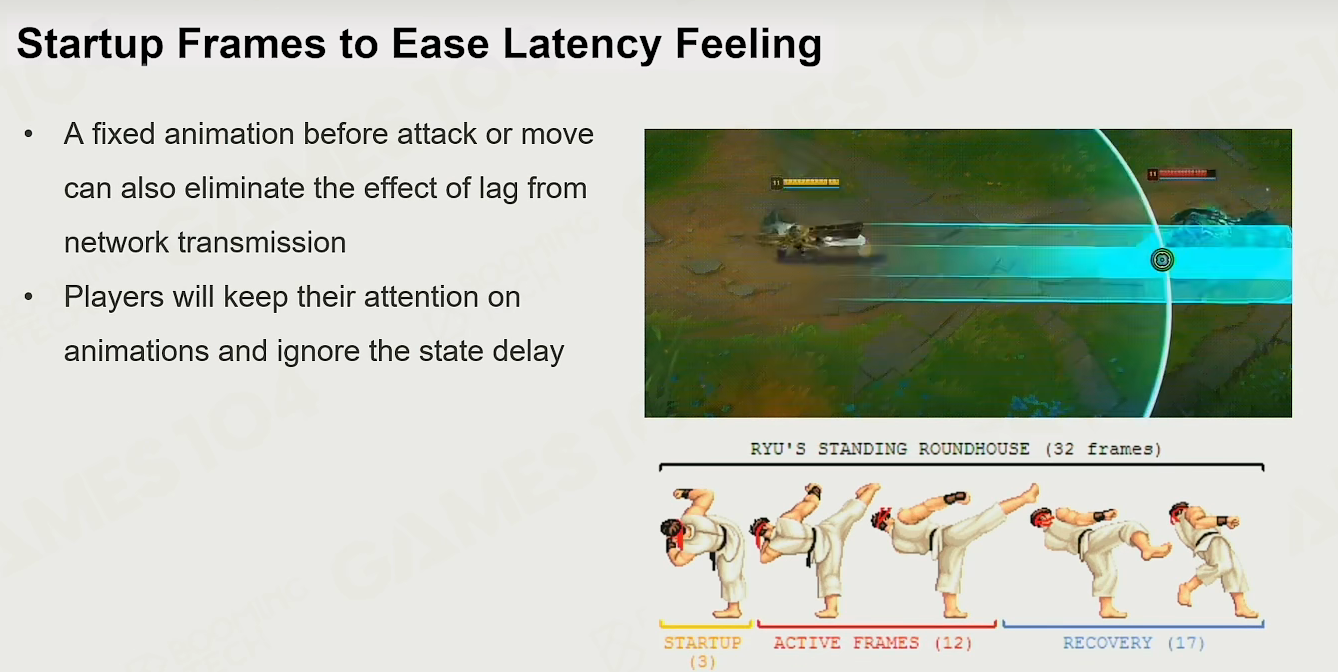

为了缓解延迟的问题在游戏设计时还可以利用动作前摇(startup frames)来掩盖掉网络同步。
→ 前摇的目的是为了给网络同步争取时间

类似地，也可以使用各种特效来为服务器同步争取时间。

MMOG Network Architecture 大型多人在线游戏网络架构

对于大型多人在线游戏(massively multiplayer online game, MMOG)我们还需要一些额外的网络架构设计。

MMO Architecture

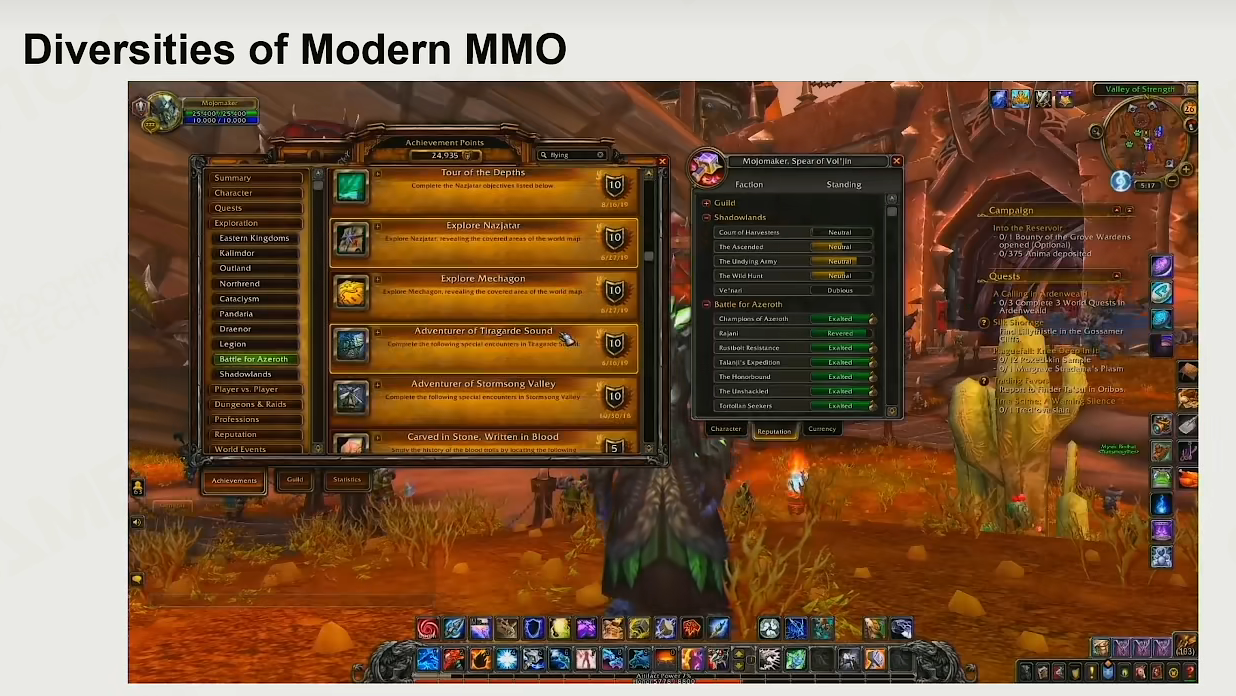

MMOG中一般会有各种子系统来组成整体的玩法系统。

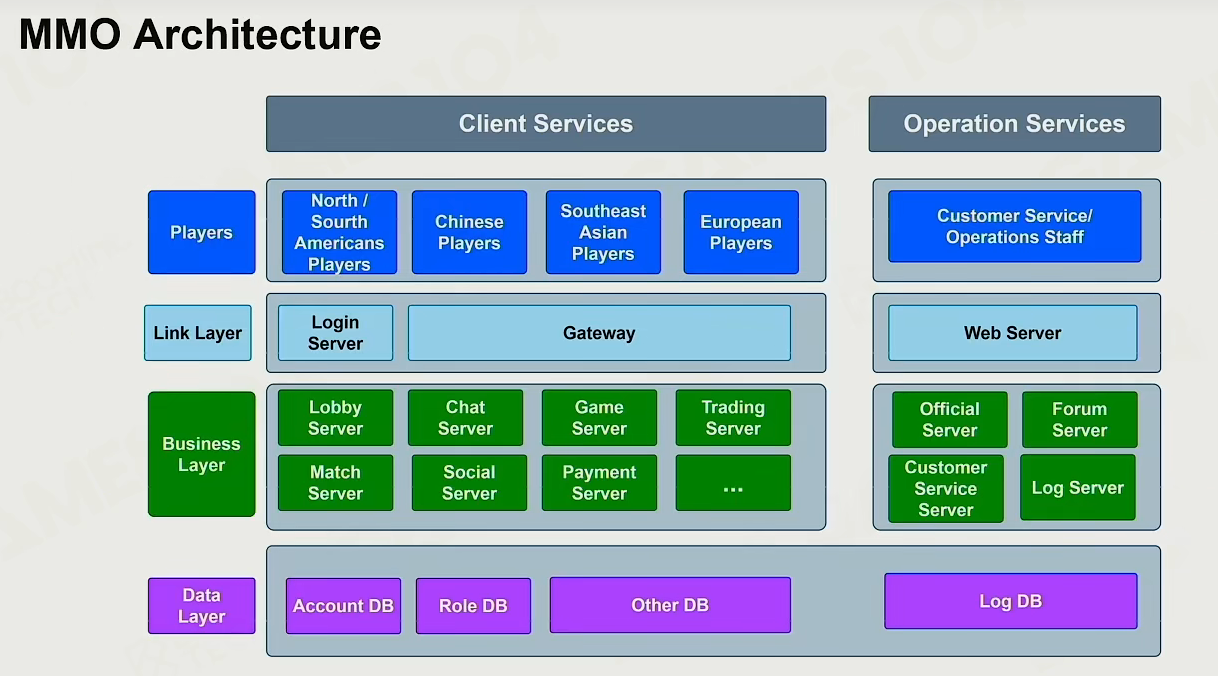

简单的MMO分层架构如下：

连接层(link layer), 服务层(Business layer), 数据层(Data layer)是最核心的三层。

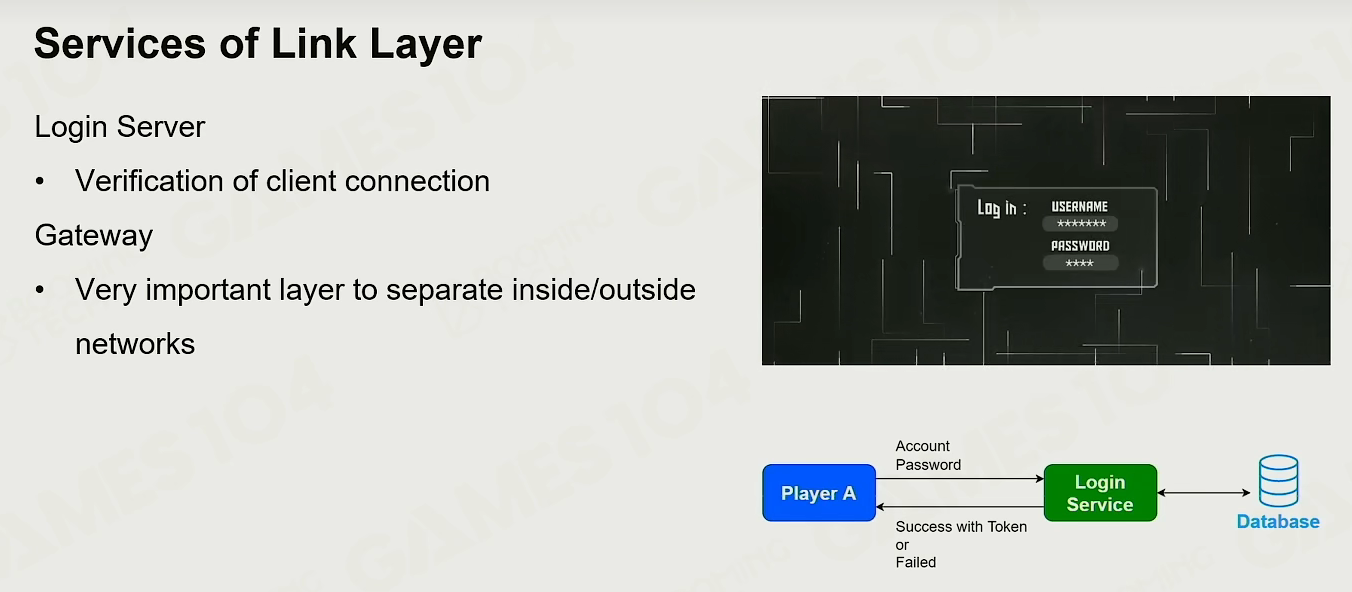

Link Layer

连接层(link layer)是玩家和游戏建立连接的一层。
在MMO中为了保护服务器不受攻击，我们需要单独的连接层来分离玩家和服务器数据。

Login Server: 需要提供保护，完成连接和握手.
Gateway: 网关服务器最核心作用是隔绝服务器的内外网，用户只连接Gateway, 就是一个防火墙。
会同时有很多个，就像客服。

Business layer

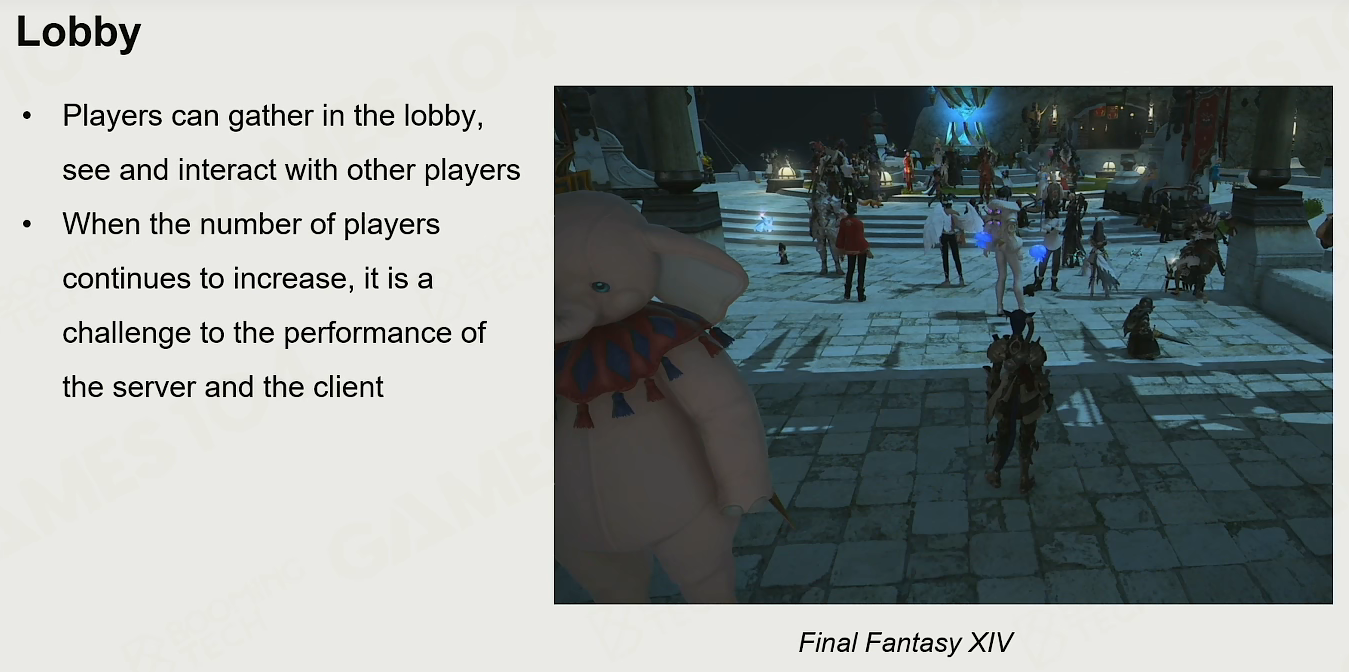

Lobby

连接到link layer后玩家会进入大厅(lobby)。
大厅可以理解为一个特殊的游戏模式，从而方便管理等待进行游戏的玩家。

Lobby很多时候会作为一个缓冲池，让玩家等待MatchMaking的时候被管理起来。
Lobby很多时候是一个虚拟概念, 不存在实体。

Character Server

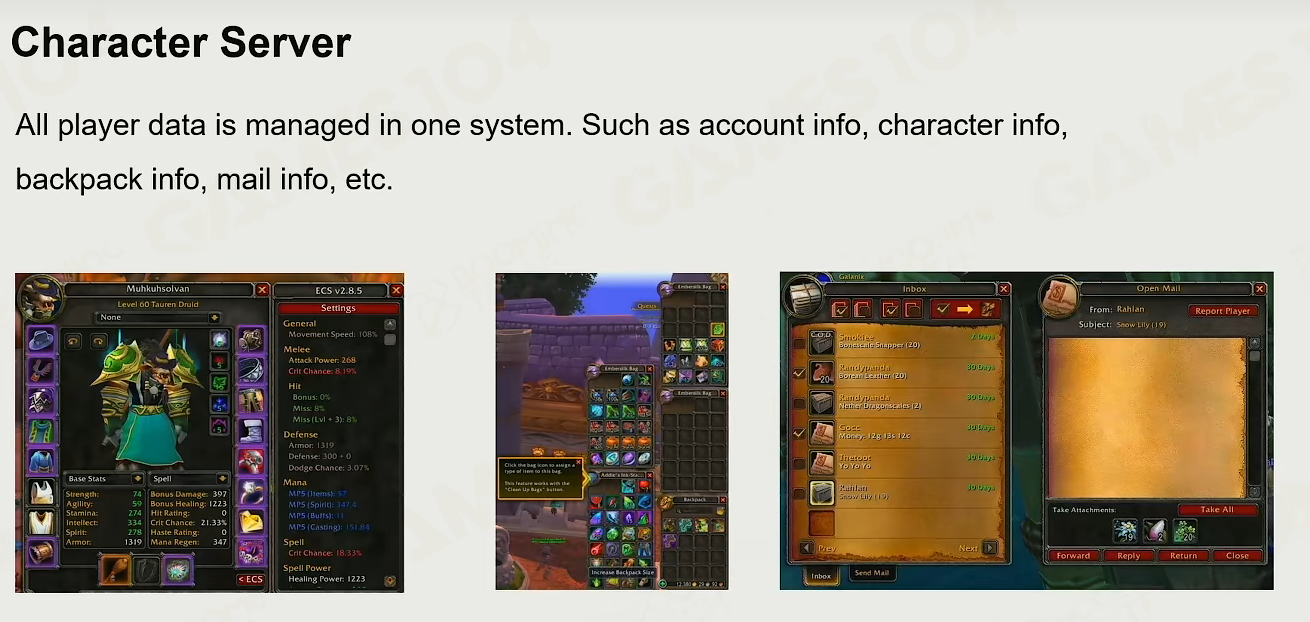

由于MMO中玩家的数据往往非常巨大，玩家的数据一般会保存在一个专门的服务器上称为character server。

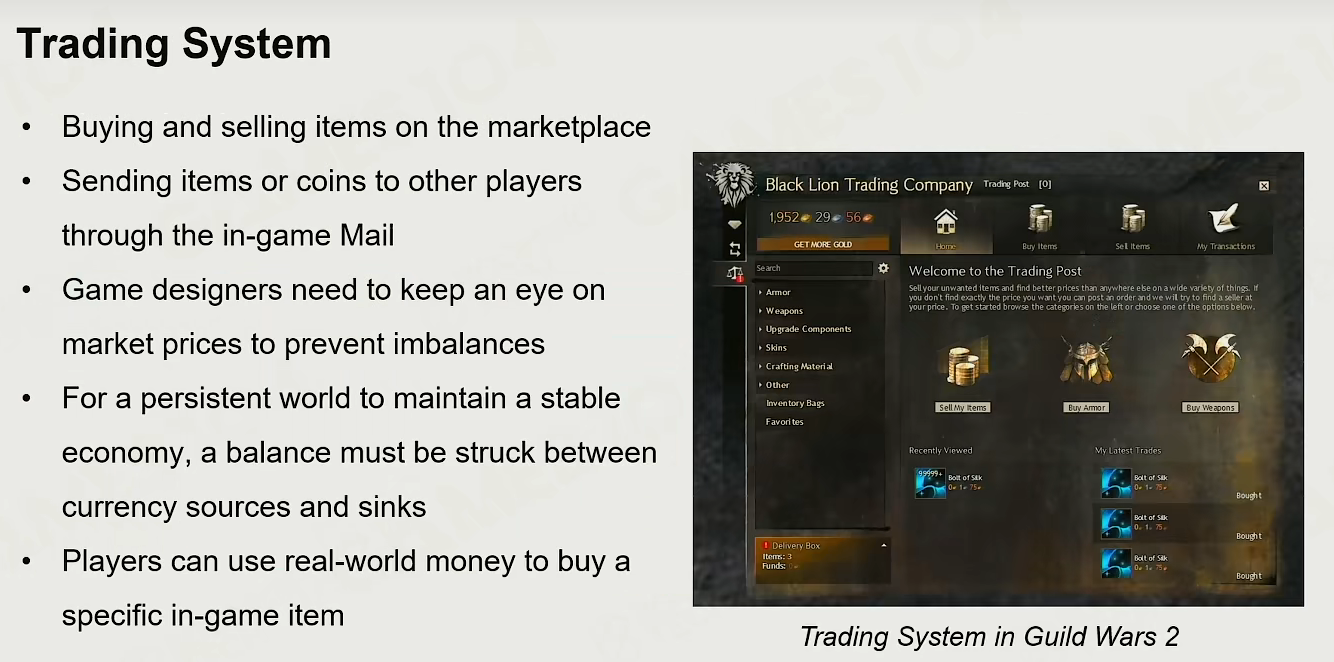

Trading System

交易系统(trading system)是MMO的重要组成部分，在设计交易系统时需要保证系统有绝对的安全性。

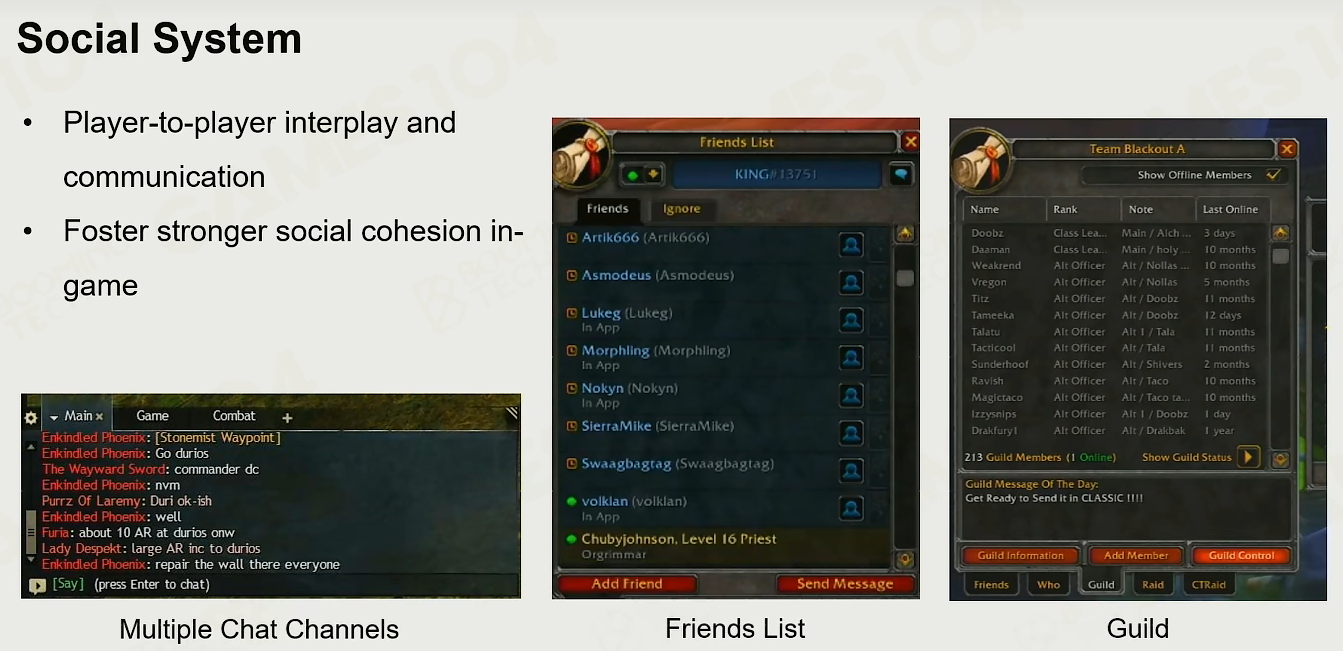

玩家之间的聊天和交互功能一般会通过专门的社交系统(social system)来进行实现。

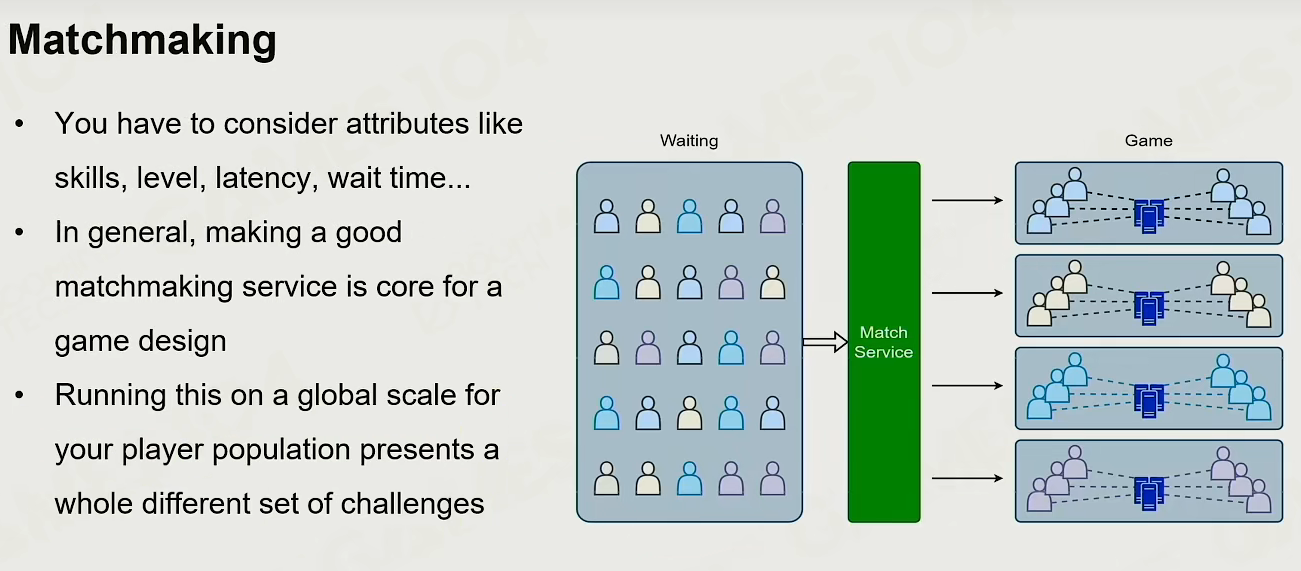

Matchmaking

很多MMO还需要实现玩家的匹配。→ 比如Mobile需要考虑平衡Ranking，延迟。

Data Storage

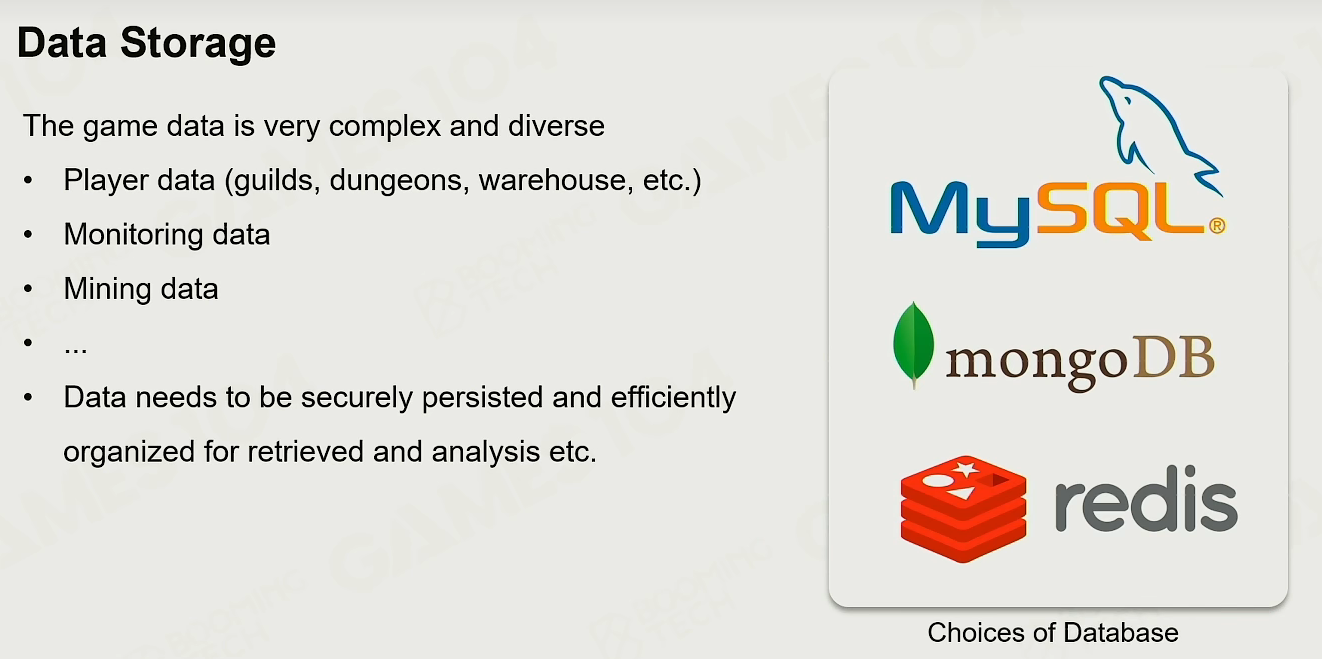

数据存储(data storage)是MMO中非常重要的问题。
不同于单机游戏，在MMO中玩家可能会随时下线但服务器则必须要保证一直运行。
因此如何存储和调用数据是一个非常重要也非常困难的问题。

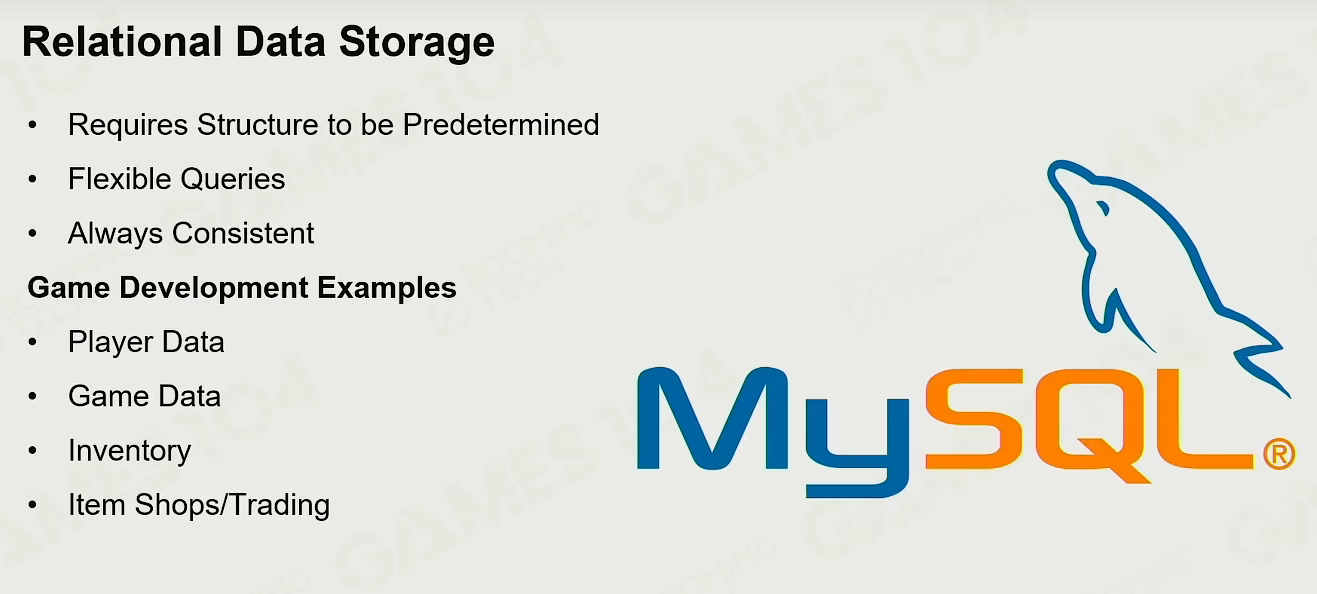

Relational Data Storage
- 关系数据库是最基本的数据存储方式，像游戏中玩家数据和游戏数据都会使用关系数据库进行存储。
  现代网络游戏中往往还会结合分布式的技术进行存储。 → 确保网络波动不会影响存储.
Non-Relational Data Storage
- 除了关系数据库外，非关系数据库也是目前非常流行的数据存储方法。
  像游戏中的日志还有各种game state就比较适合使用非关系数据库。

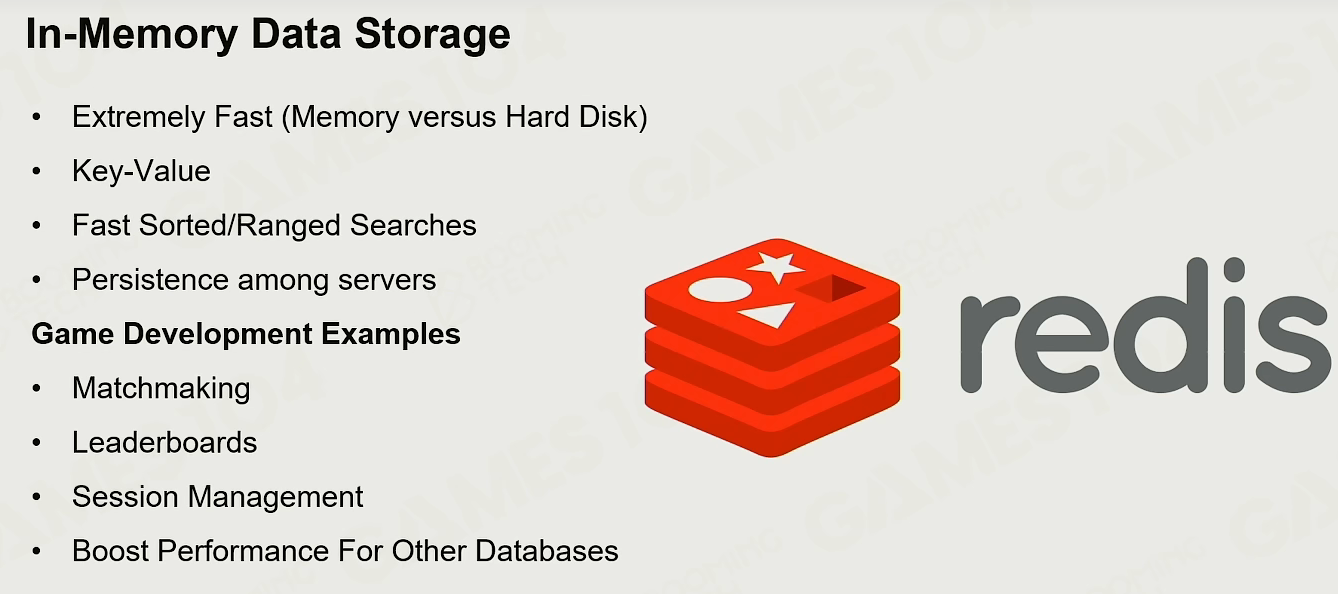

In-Memory Data Storage
- 随着游戏系统变得越来越复杂，在服务器运行过程中会产生大量的中间数据存储在内存中。
  因此我们需要一些内存数据管理工具。

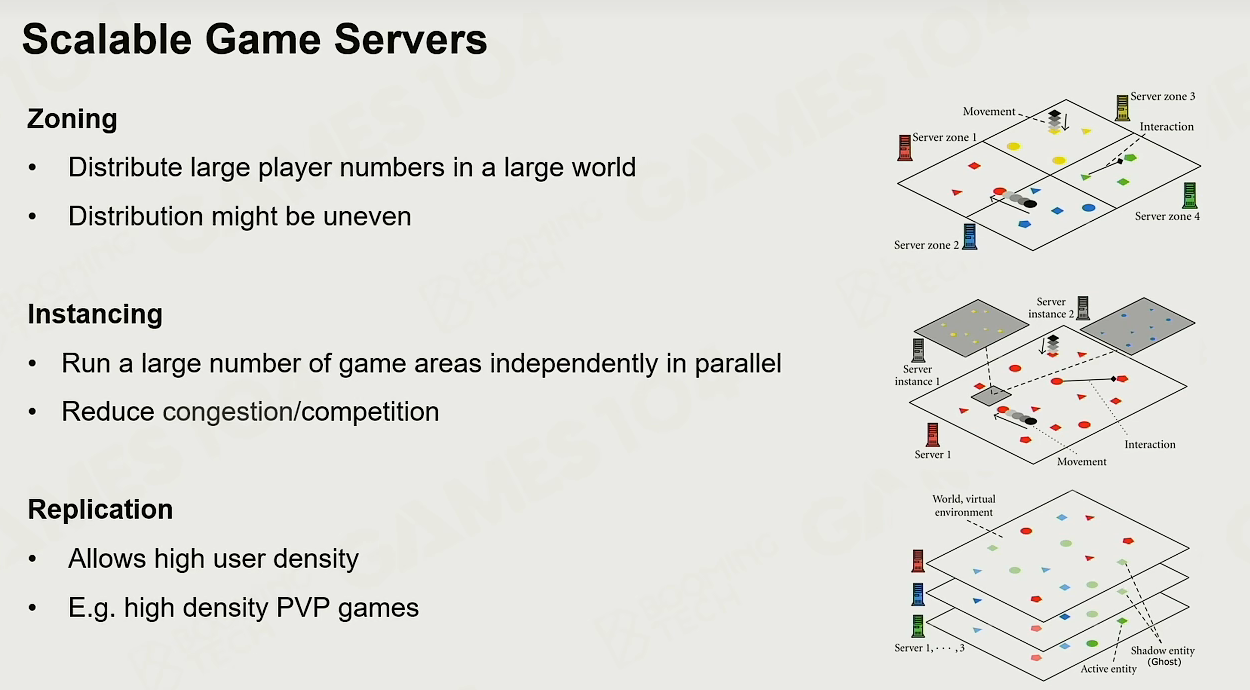

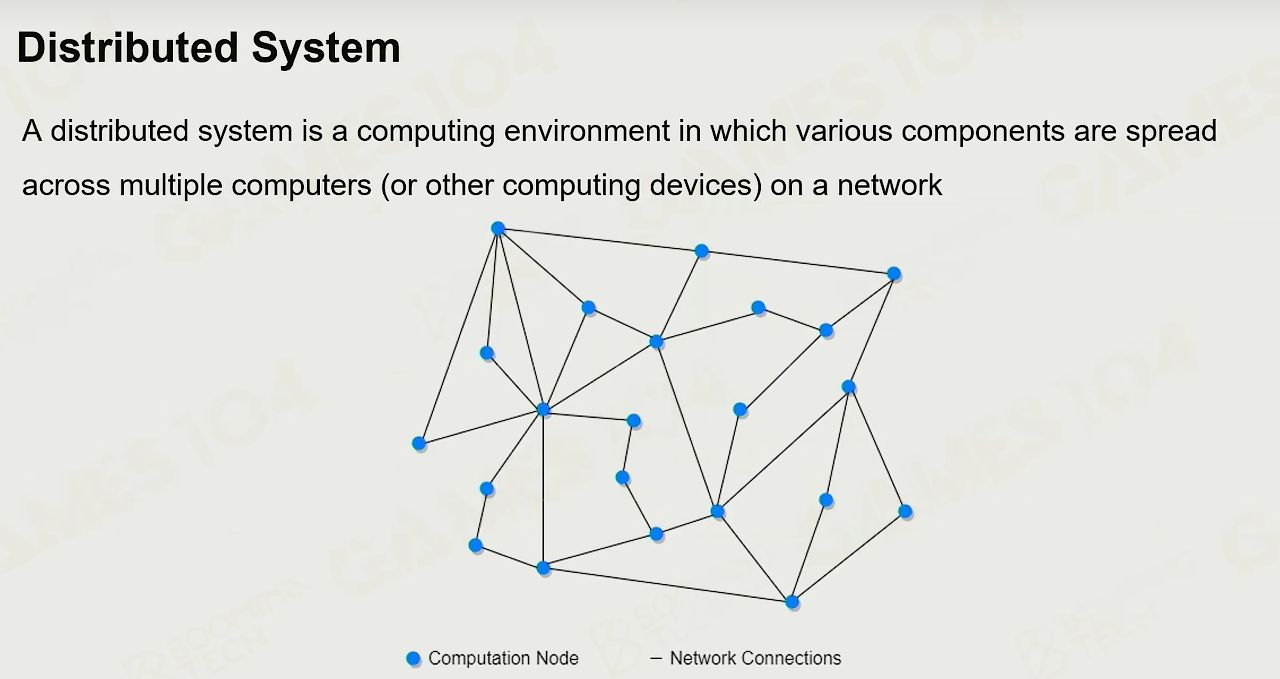

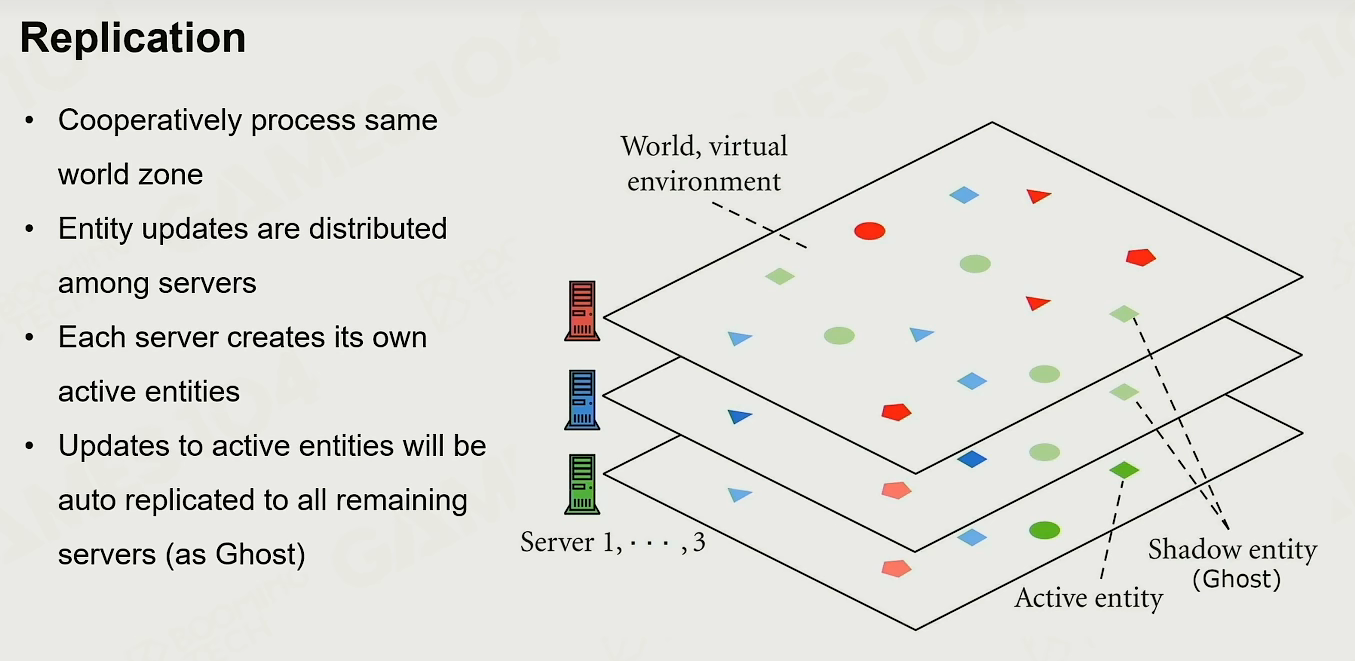

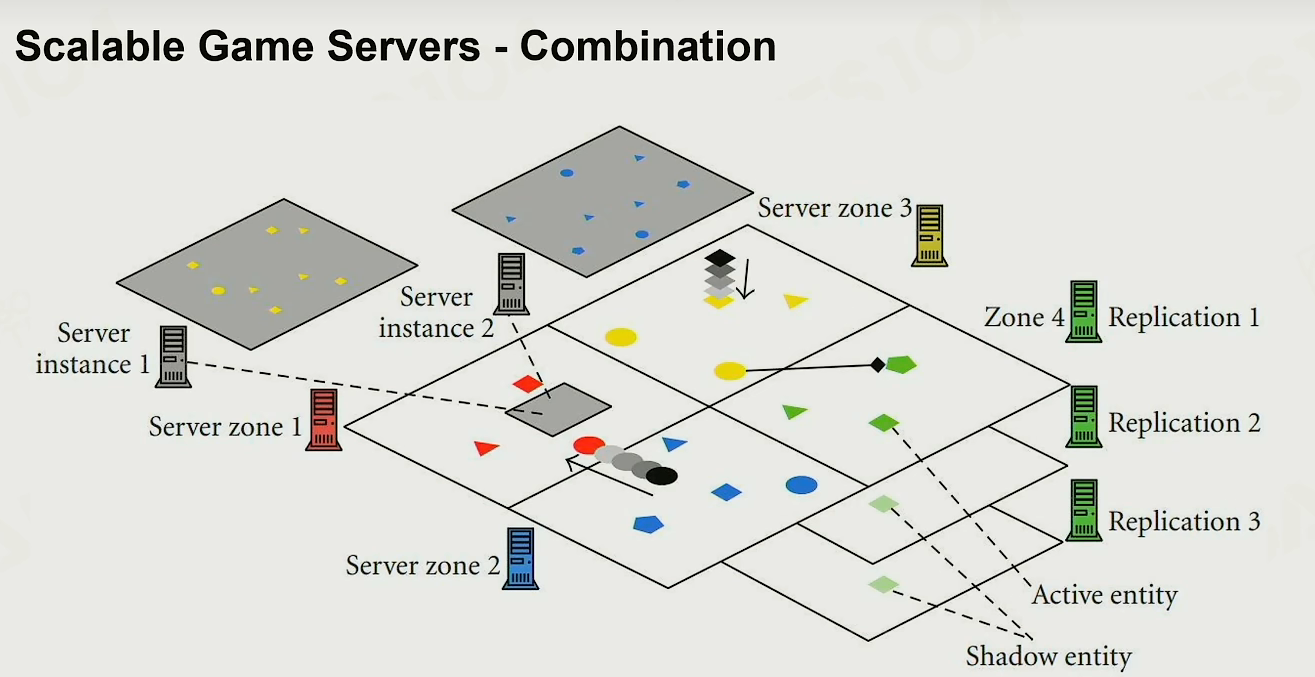

Distributed System 分布式系统

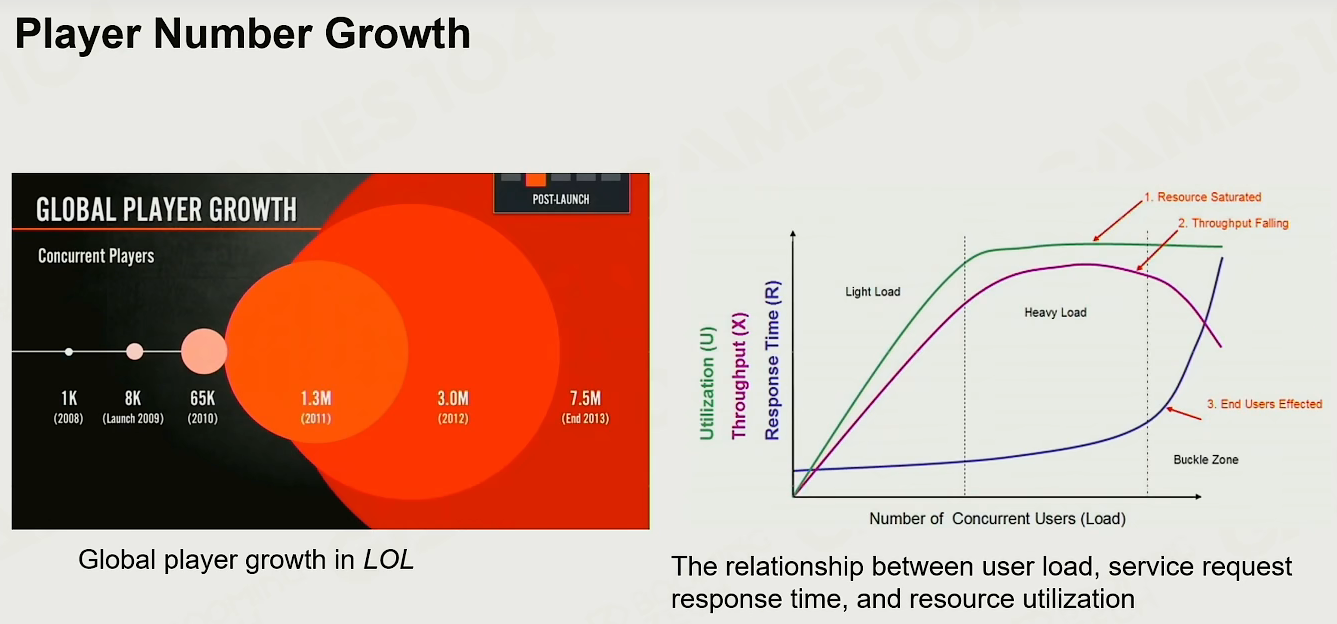

随着玩家数量的增长，在单个服务器上支撑所有玩家进行游玩是几乎不可能的。
在这种情况下就需要使用分布式系统(distributed system)来提供游戏服务。

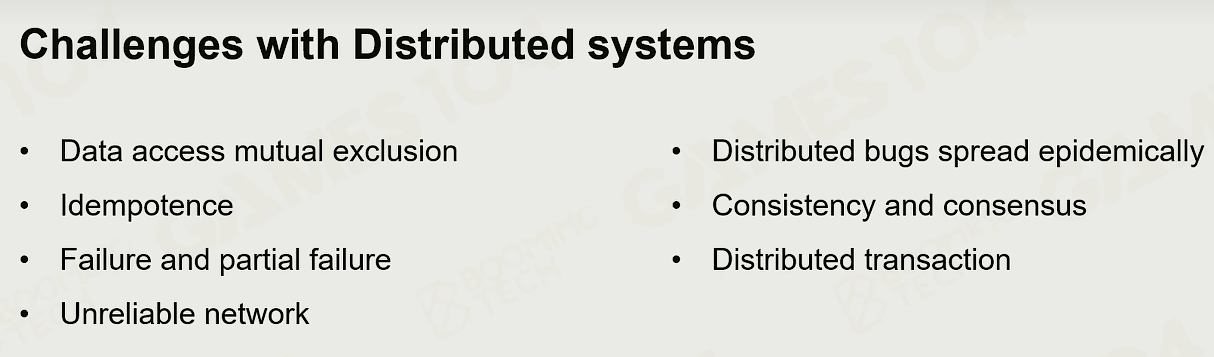

分布式系统要做好，有很多挑战：

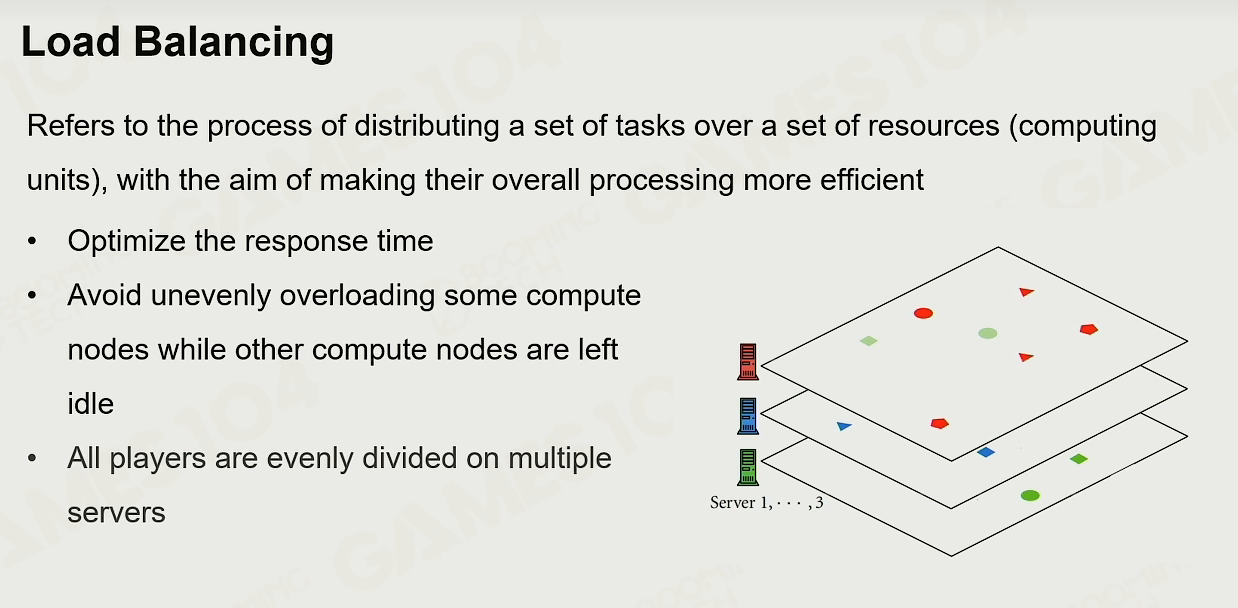

Load Balancing 负载均衡

负载均衡(load balancing)是分布式系统中非常重要的概念，我们希望在不同服务器上都有相近的负载从而避免某些服务器负载过大的问题。

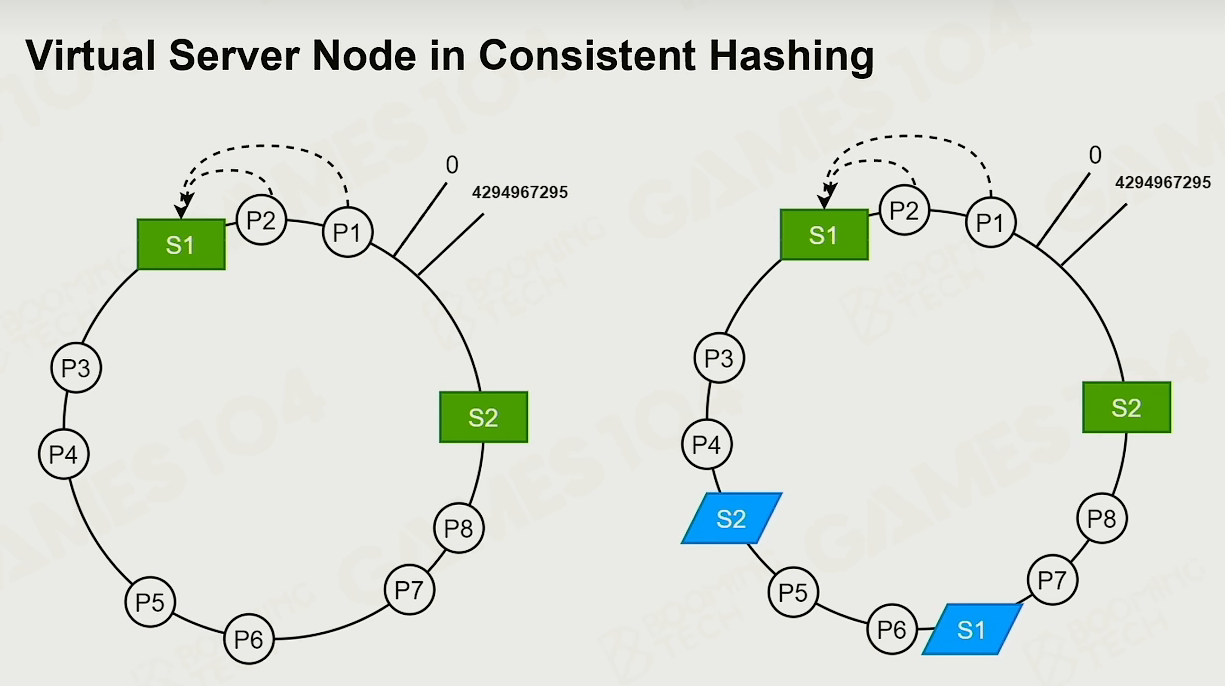

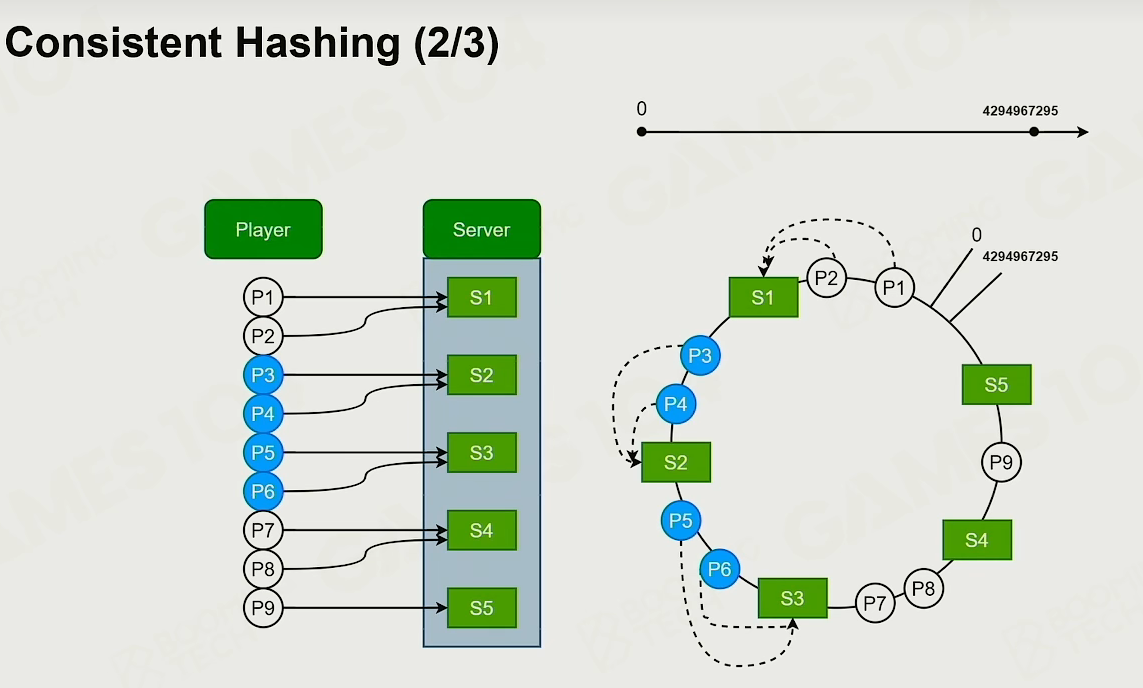

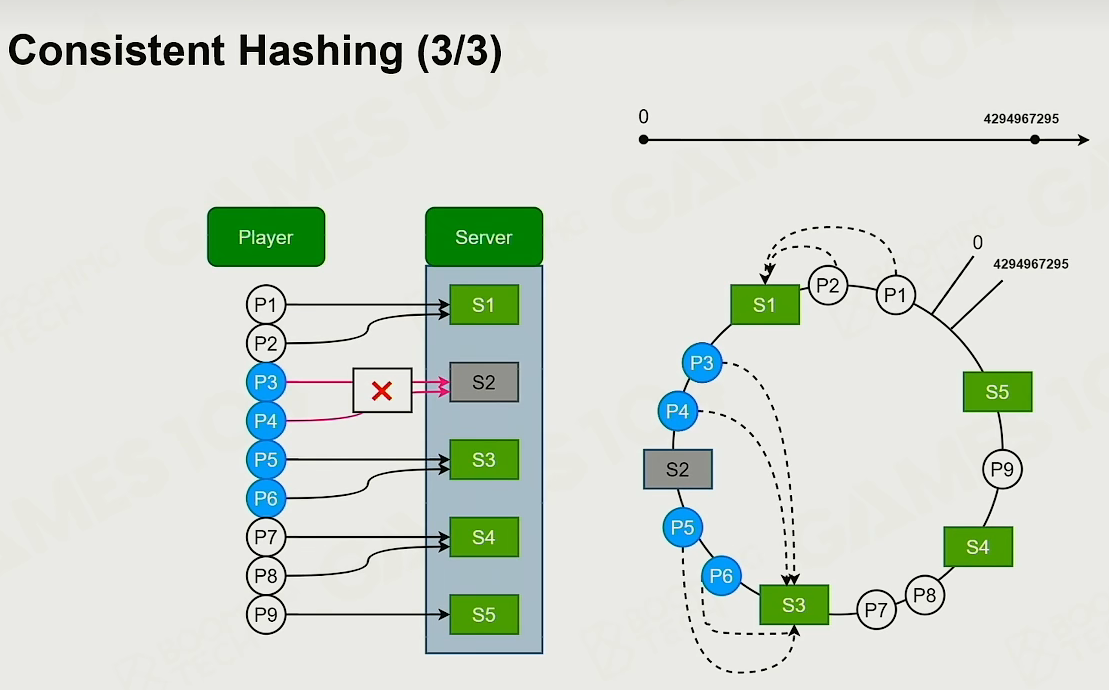

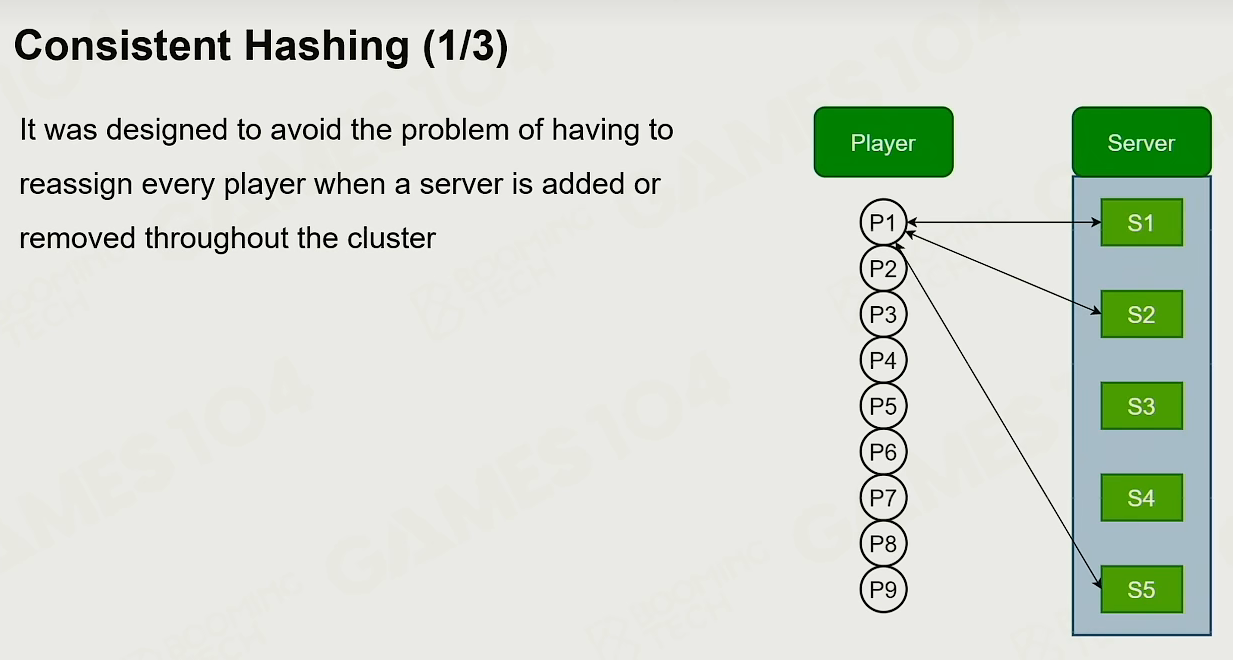

consistent hashing(一致性hash)是实现负载均衡的经典技术。
它的核心在于为服务器以及玩家设计对应的hashing算法，然后把服务器和玩家映射到一个环上，当玩家需要连接服务器时只需要利用hashing值寻找最近的服务器即可。
当某个服务器从圆环上删除时只需要把玩家连接到下一个服务器上即可，类似地添加新的服务器只需要在圆环上添加新的节点。
