地形渲染 Terrain Rendering

地形渲染需要模拟真实的地面环境，另外还需构建一些想象的环境

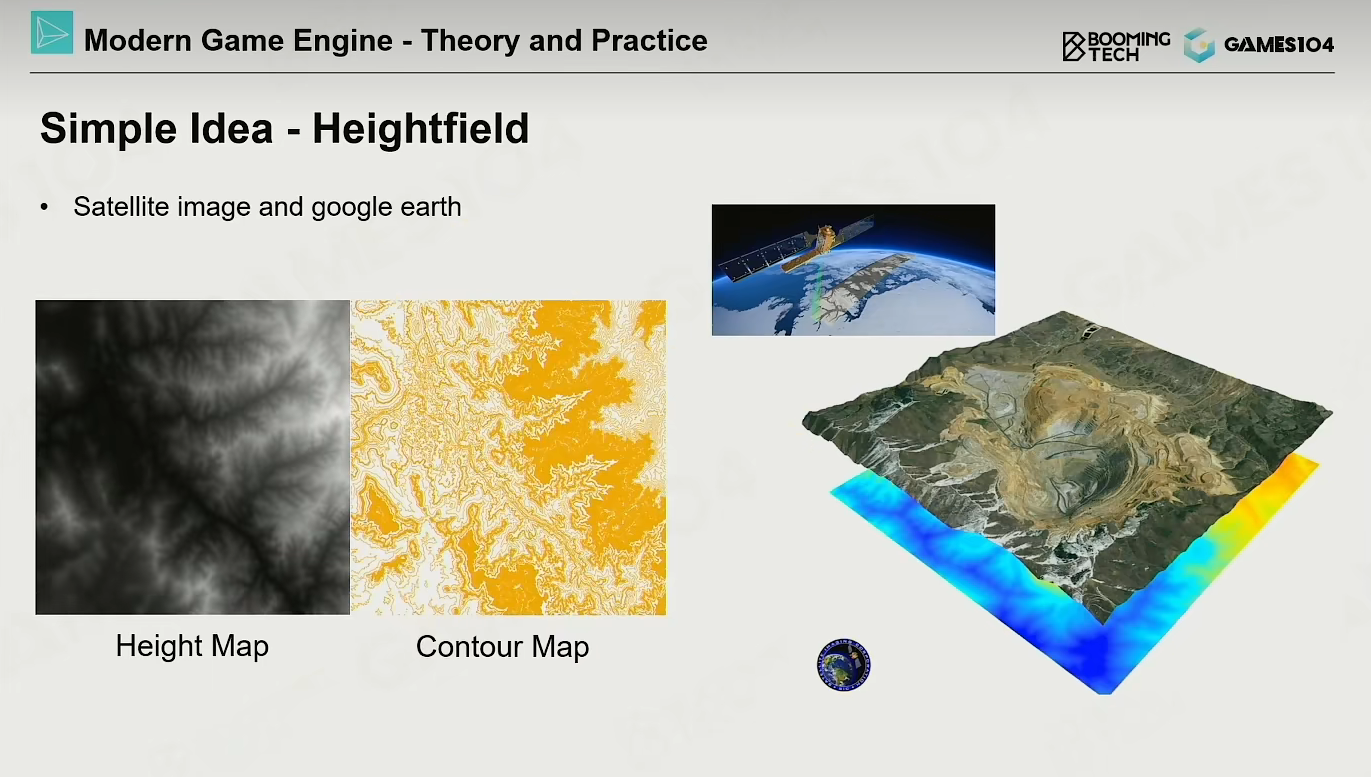

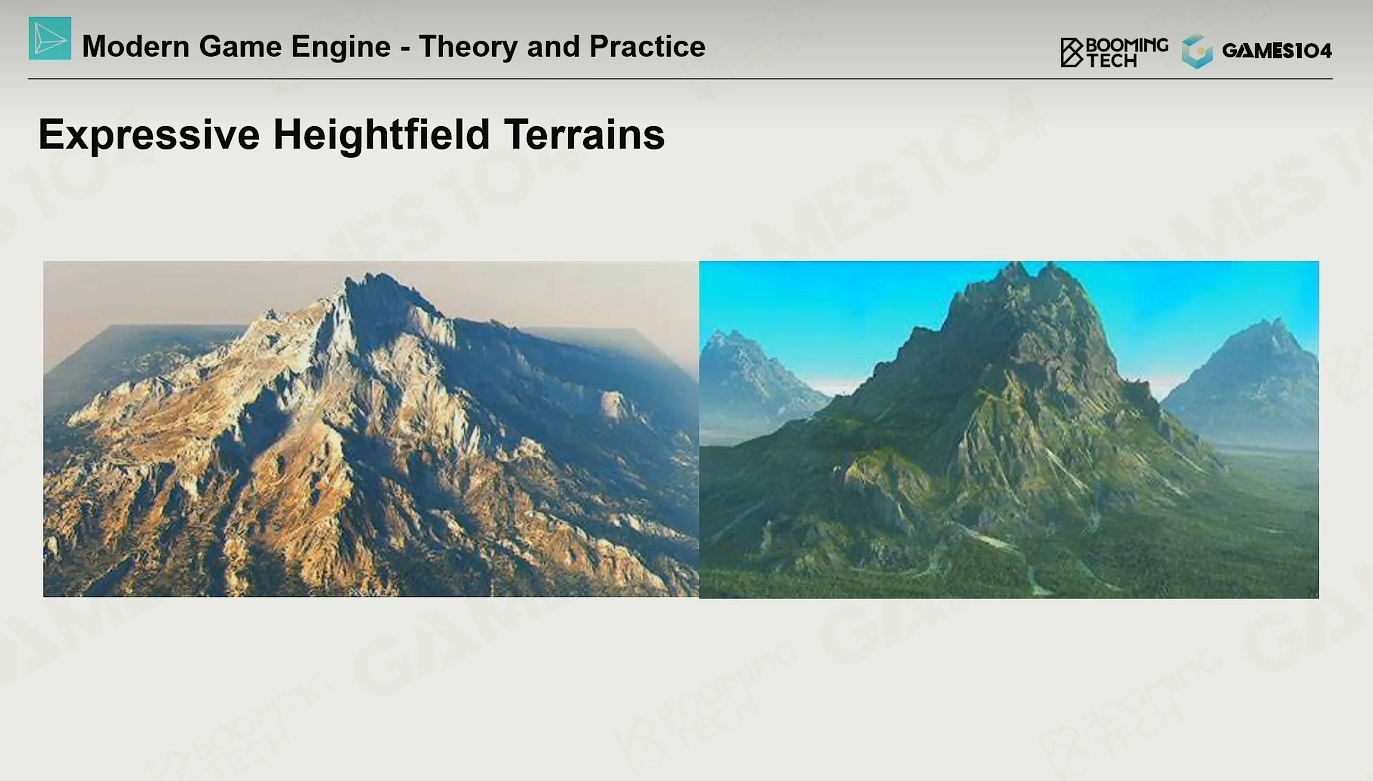

• 高层图: Height Ma
• 等高线图: Contour Map
• 符合分形的原则

• 高层图使用样例

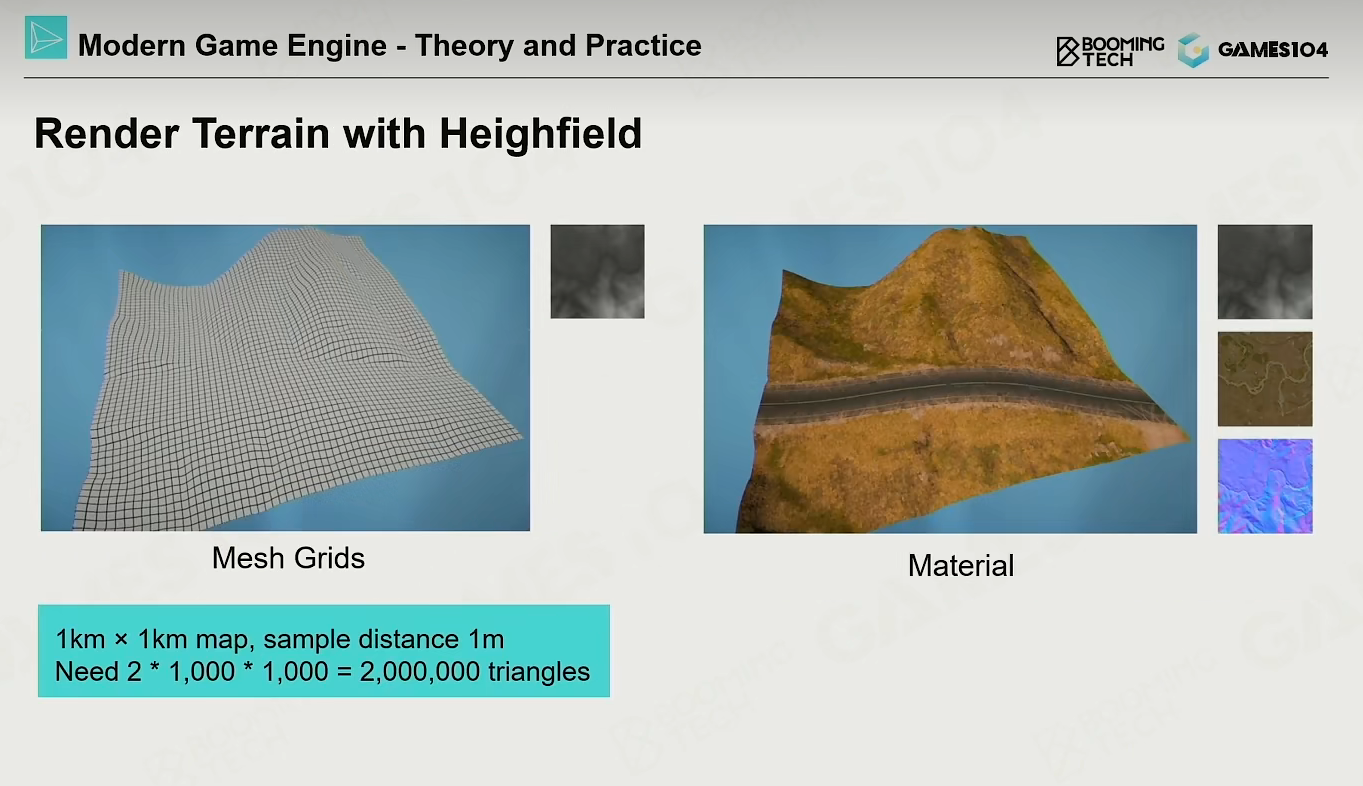

• 简单实现: 每隔一段距离(比如1m)做一个均匀的网格, 把顶点根据高层图采样做位移.
• 缺点：如果要处理的世界特别大，数据量会特别大

• 观察者主要关心自己观察角度(FOV)里的细节.
  那么只需细化FOV范围内的三角形，稀疏分布FOV外侧和远处的三角形。

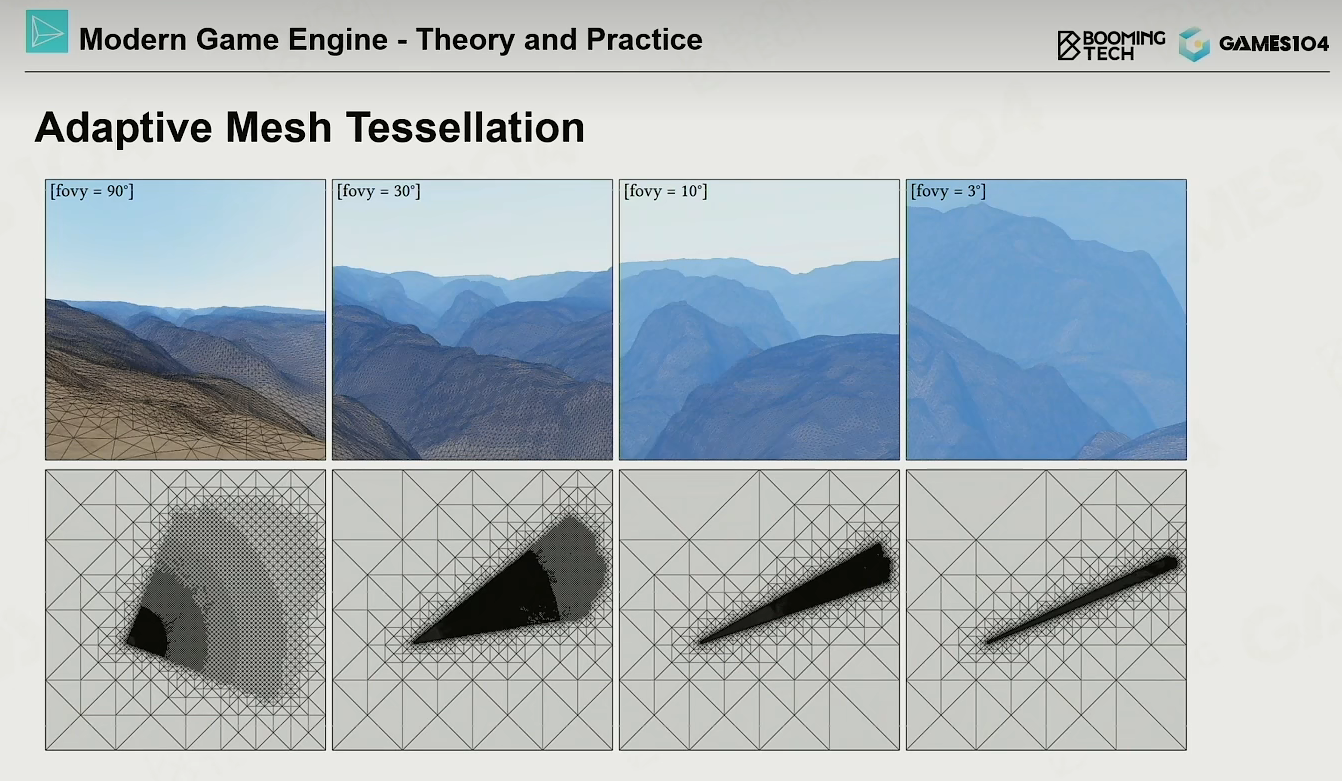

  这样处理后我们还会发现当FOV越来越窄的时候，地形也会变得越来越大。
• 三倍镜/高倍镜原理
  • 简单地把FOV变小了，缩小了观察范围变小–让眼睛更聚焦，对应观察位置就放大了。
  • 越高倍的望远镜它的FOV越小。
• 假设屏幕是同等像素量的情况下，FOV越小，三角形投影后的像素就会增加。

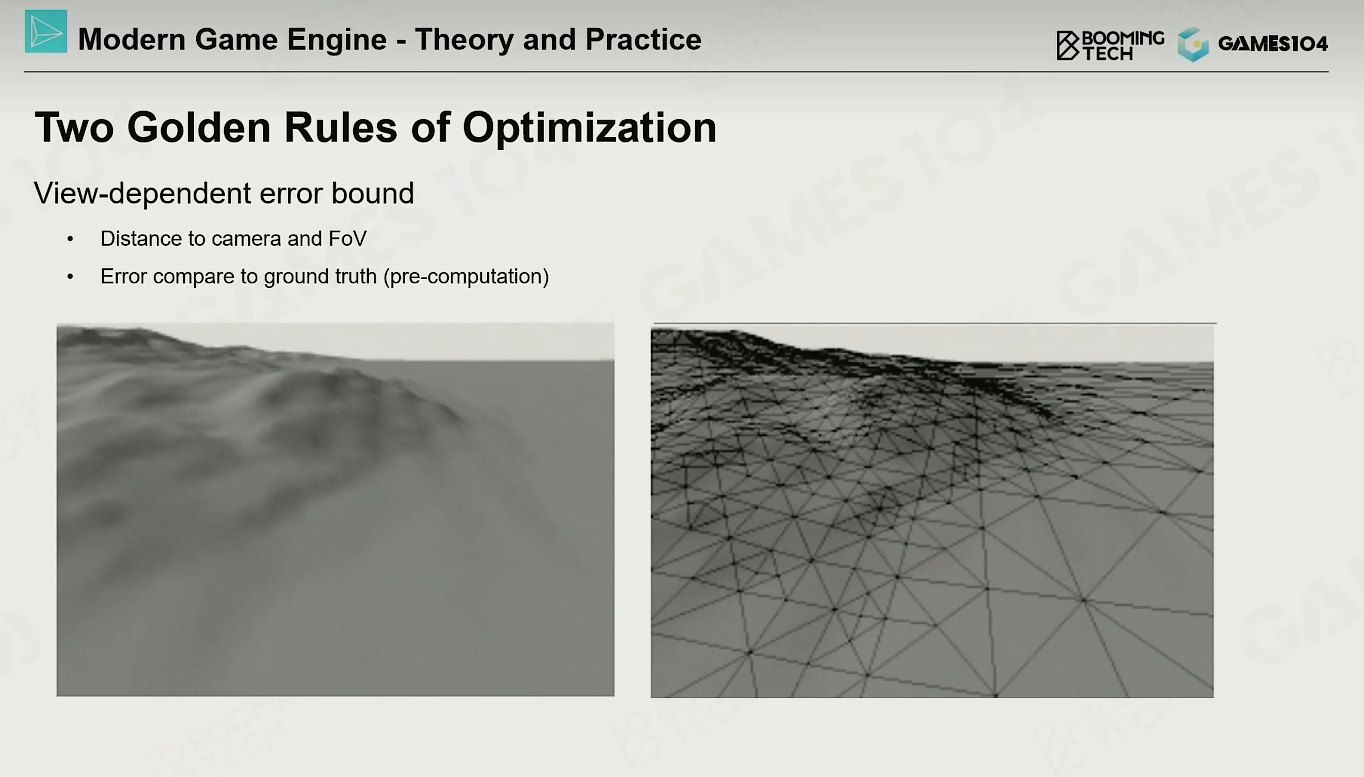

• error bound: 在数据上要保证对网格进行简化合并时–采样点变少了，地形高低误差不超过一个给定的阈值.

• 怎样让三角形变得疏密相见：

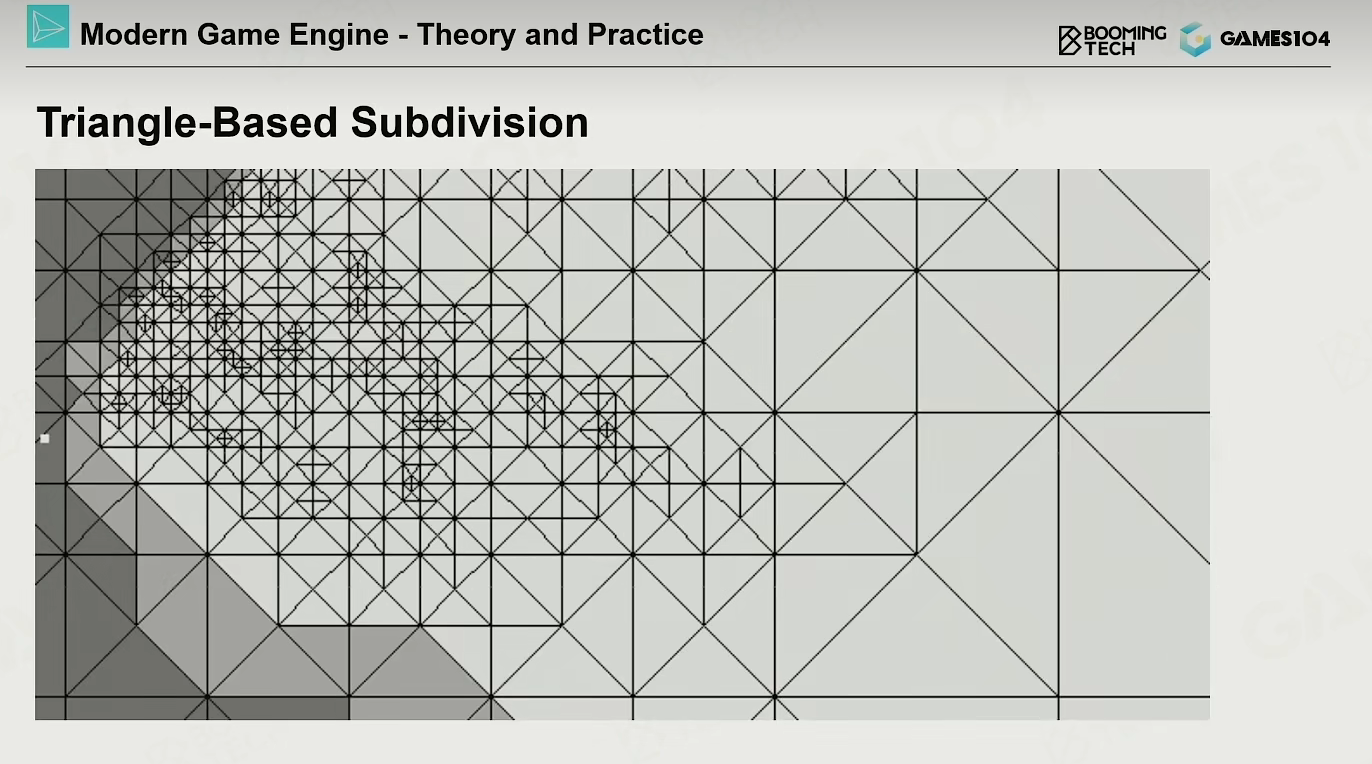

  永远在等腰直角三角形的最长边切换—二叉树
• 这张图高亮的地方是可视区

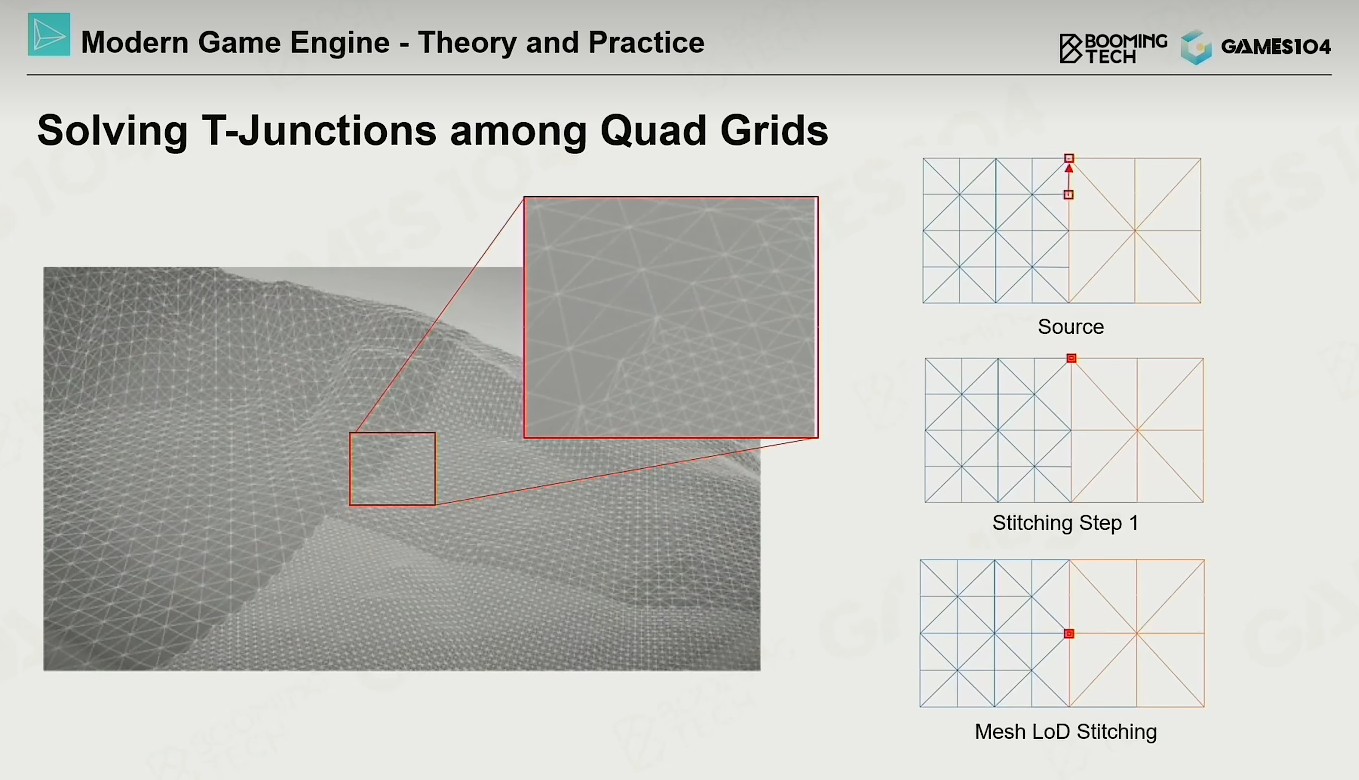

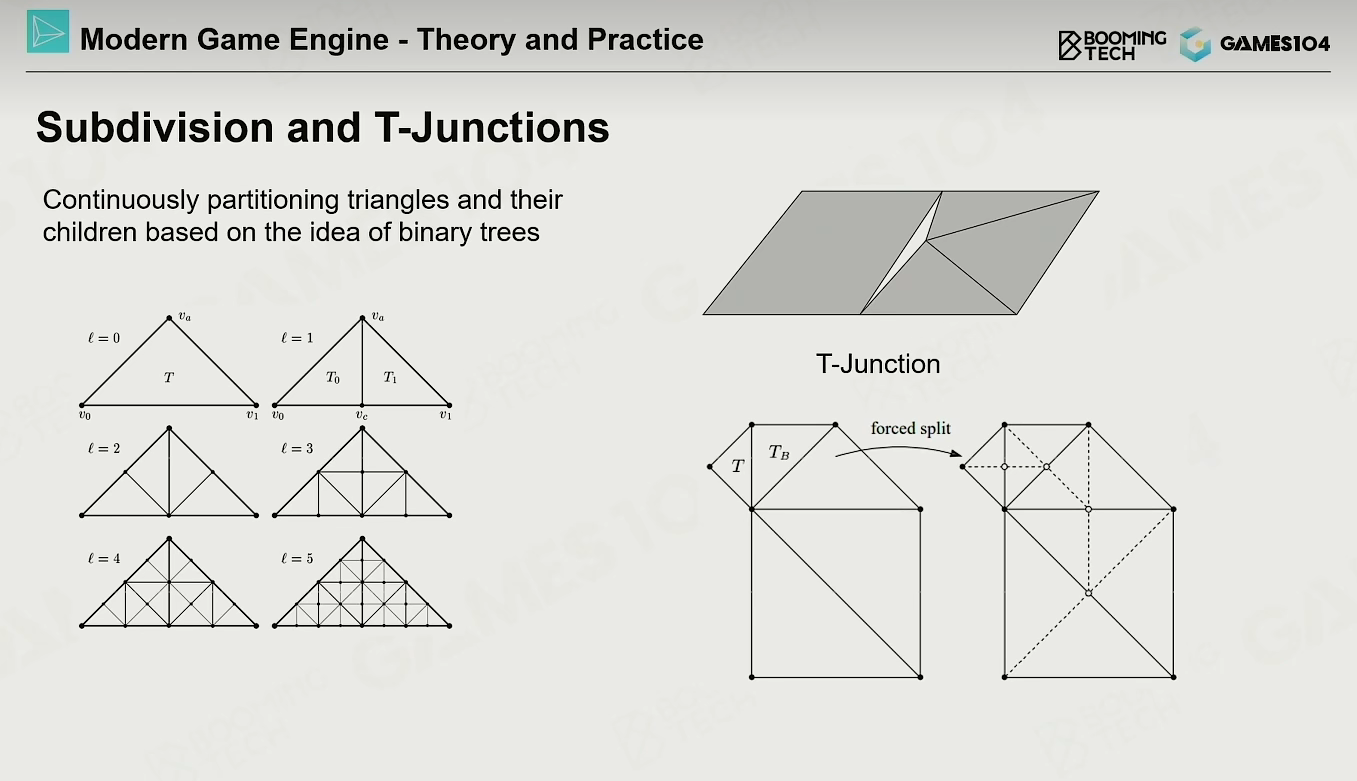

• T-Junctions: 当两个相邻三角形共享一条一条边，若其中一个三角形没被切分这条边。
  另外一个三角形在当前边加了点进行切分，这个点(有高度变化)会导致产生误差(裂缝).
• 解决方案：
  如果法线有T-junction, 就保持和邻居一样的均匀切分.

• 问题→ 对地形数据的管理不方便(全是三角形)，也不符合地形制作直觉

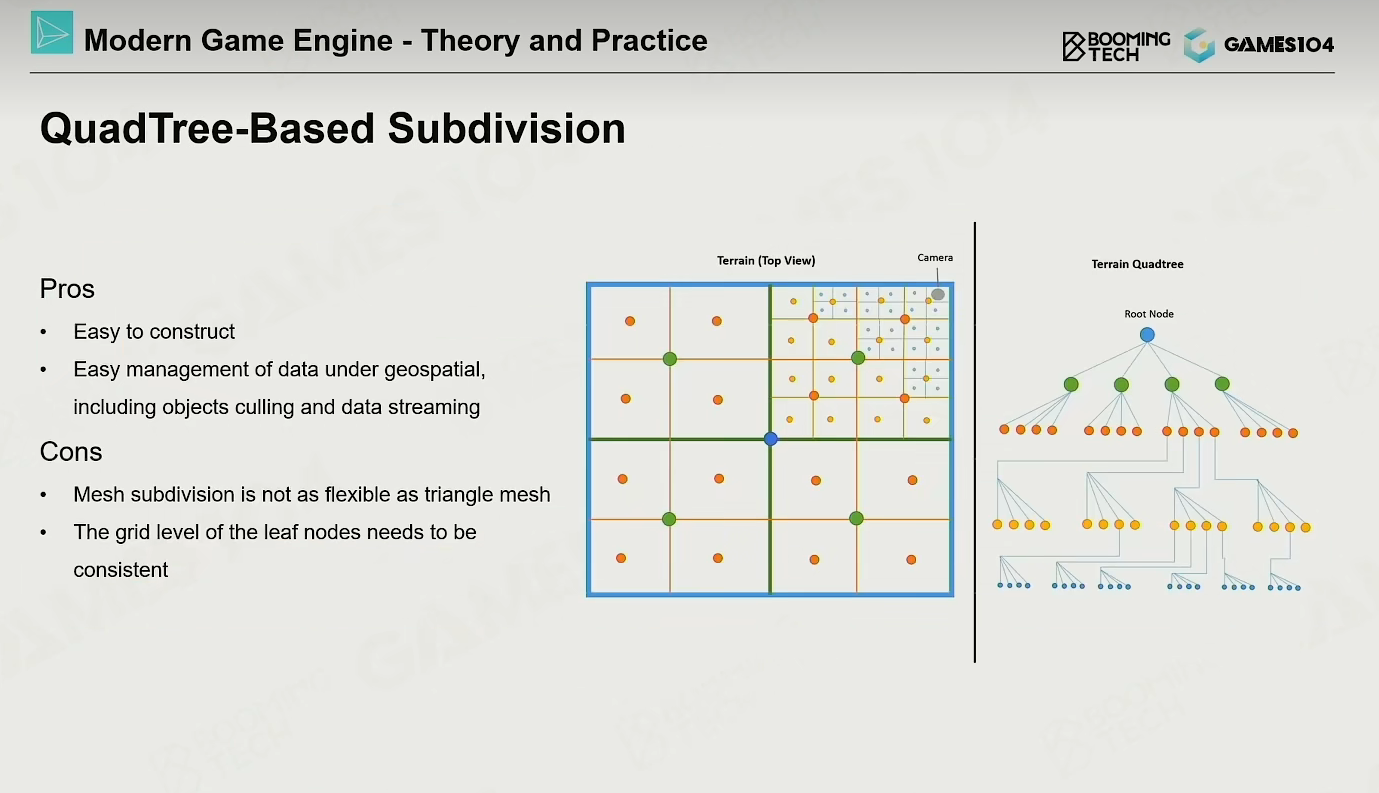

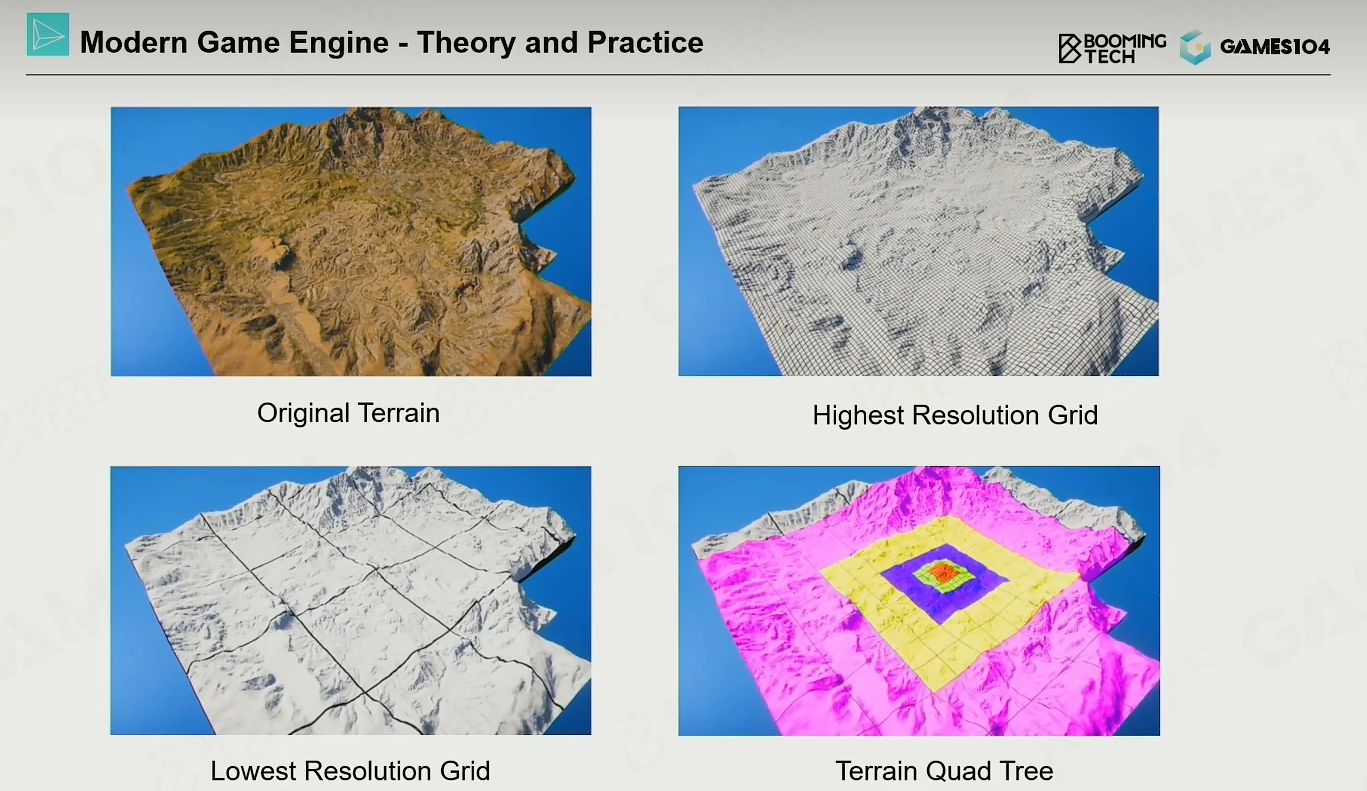

• 使用四叉树管理地形, 方块对认知也更好.
• 主流的地形表达方式

• 把小块合并成大块(block)，以block为单位打包关联数据.

• Stitching→ 把邻居多的点移动到上面去，会产生面积为0三角形→退化三角形.
• 在绘制的时候不绘制退化三角形

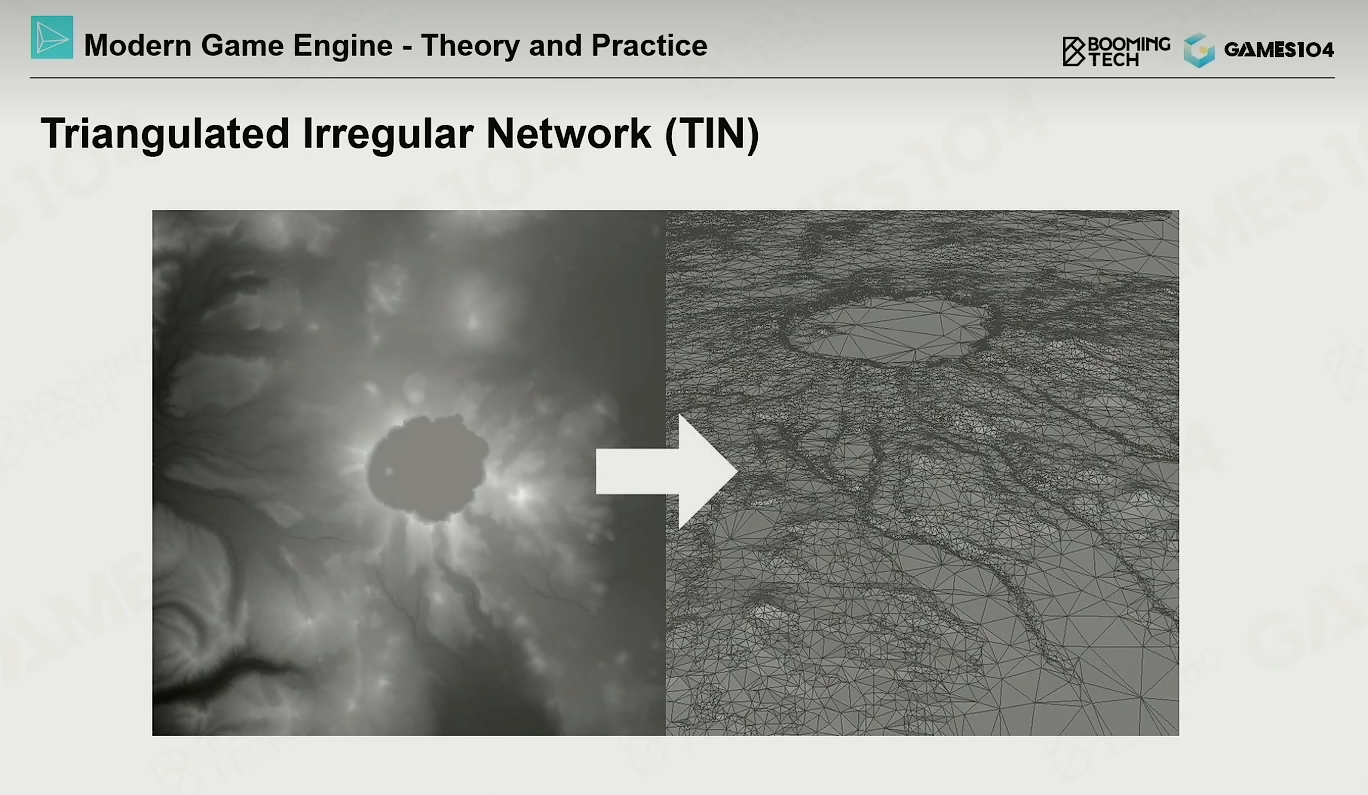

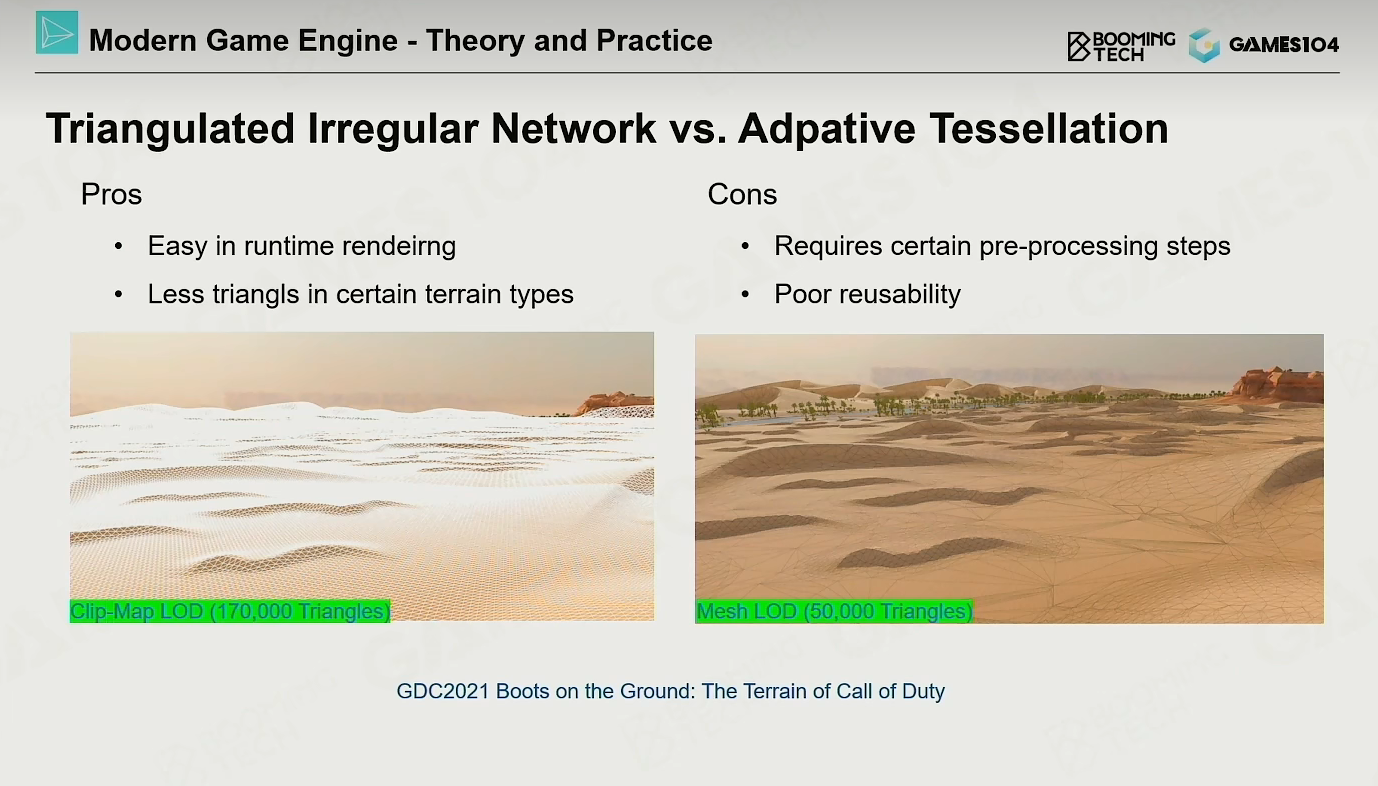

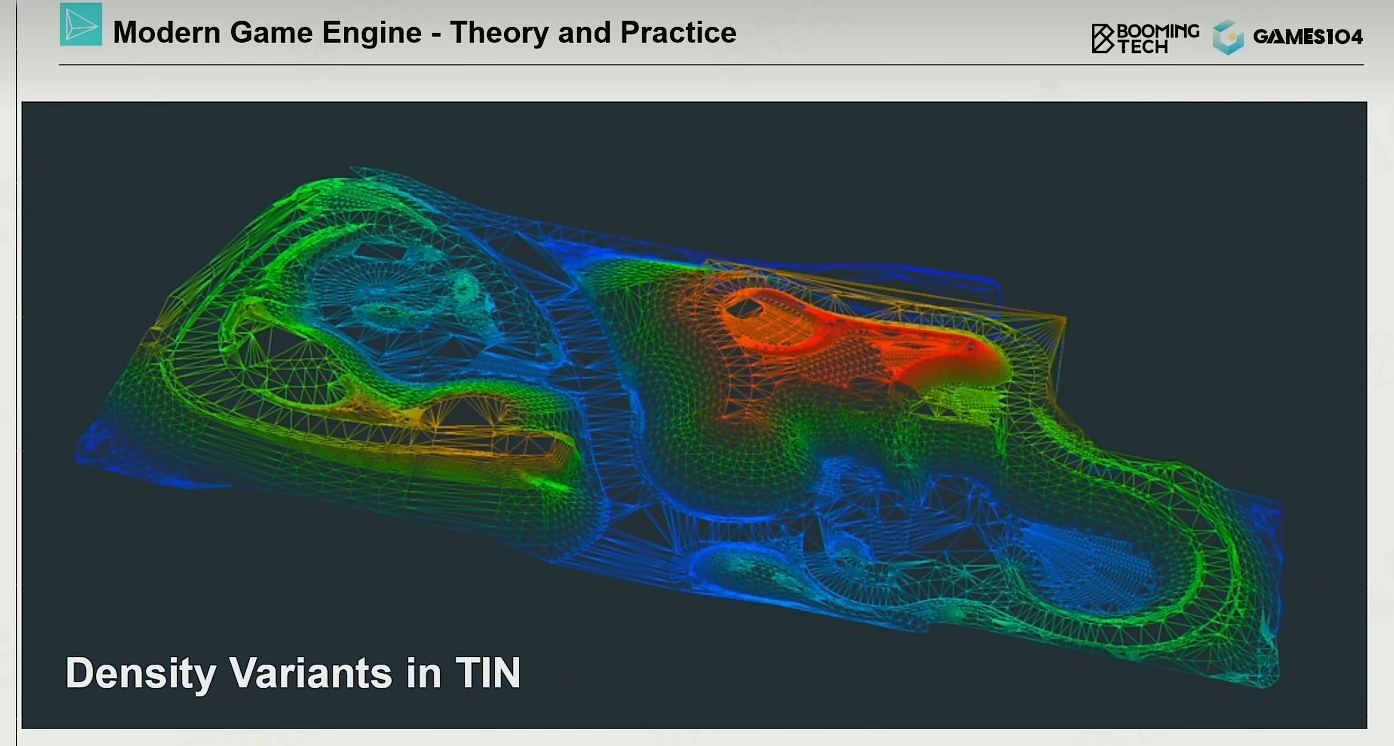

• 用不规则的三角形去简化地形网格
• 从样例可以看到很多顶点很巧妙地align到山体上
• 虽然难以调整，但是三角形数量少带来地数据少了很多

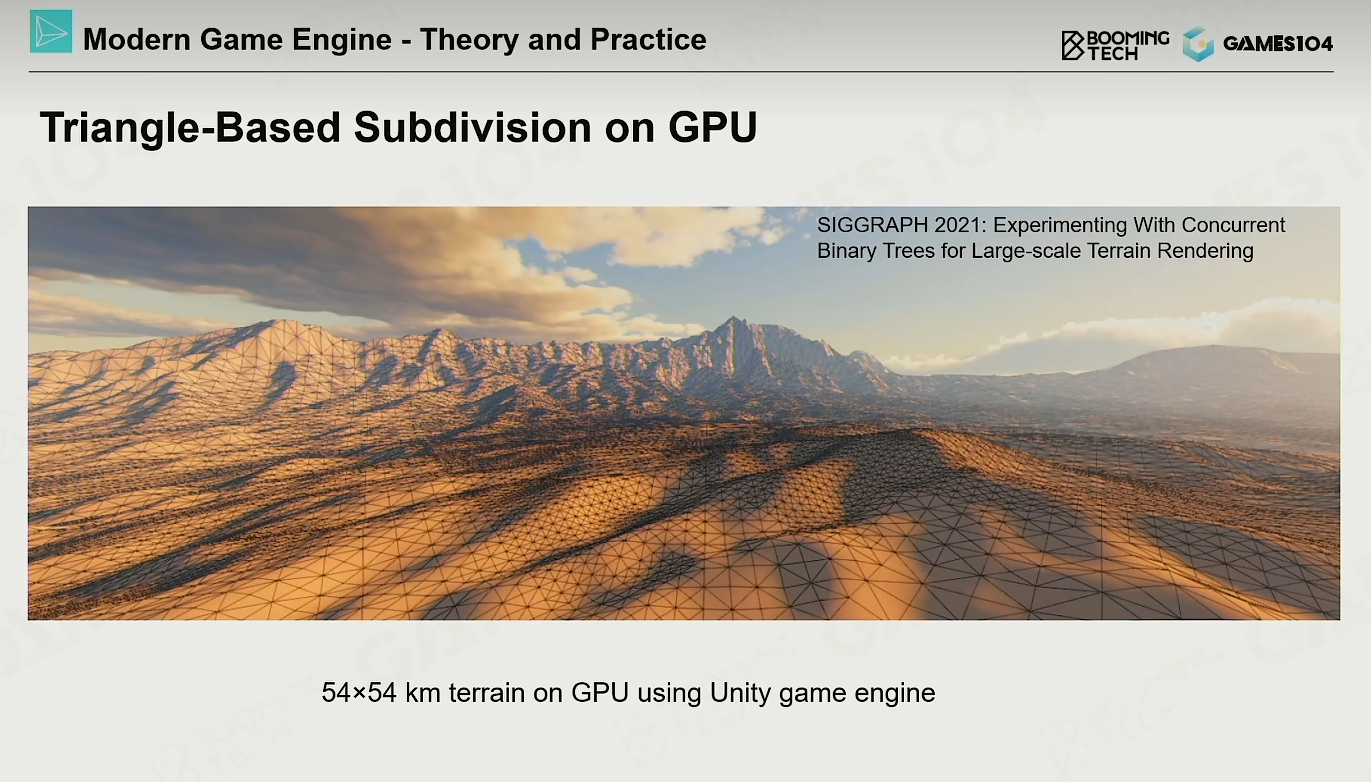

• 现代GPU提供了很方便的动态扩展实现

• 早期的CPU通过各种shader提供实现

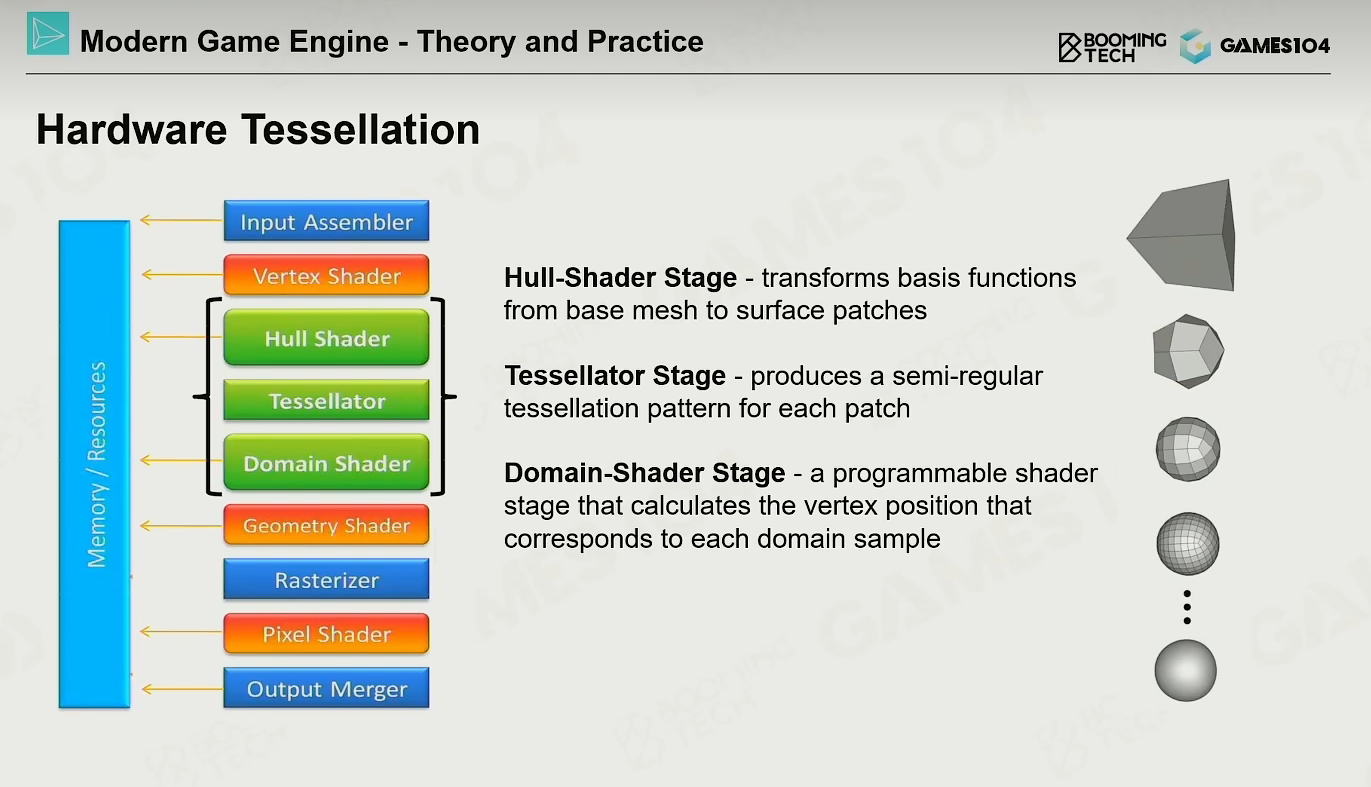

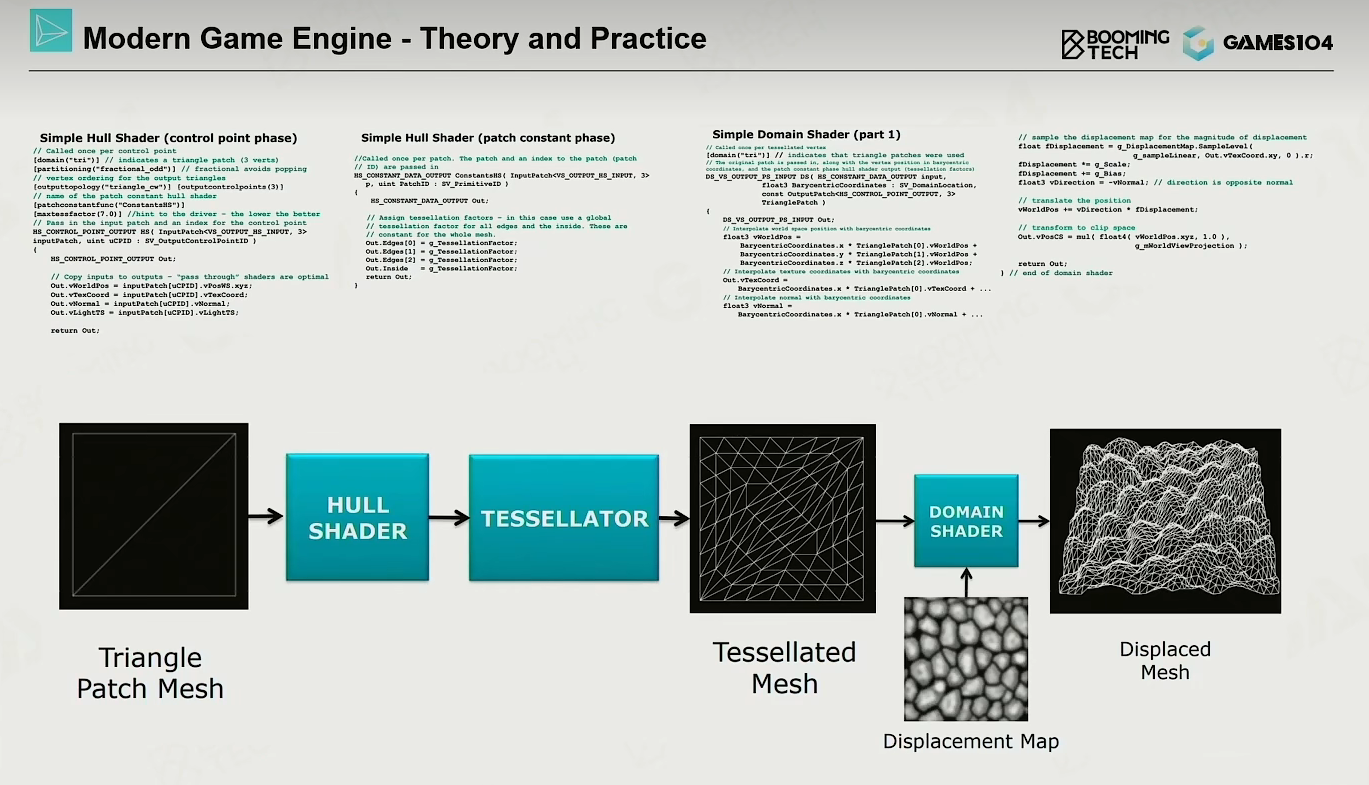

  • Hull Shader  生成了一个细分表面(subdivision surface)的patch. 这个patch表示一小块的几何区域，可以让平面变成球面。
  • Tessellator shader  雕花流程
  • Domain shader 地形起伏

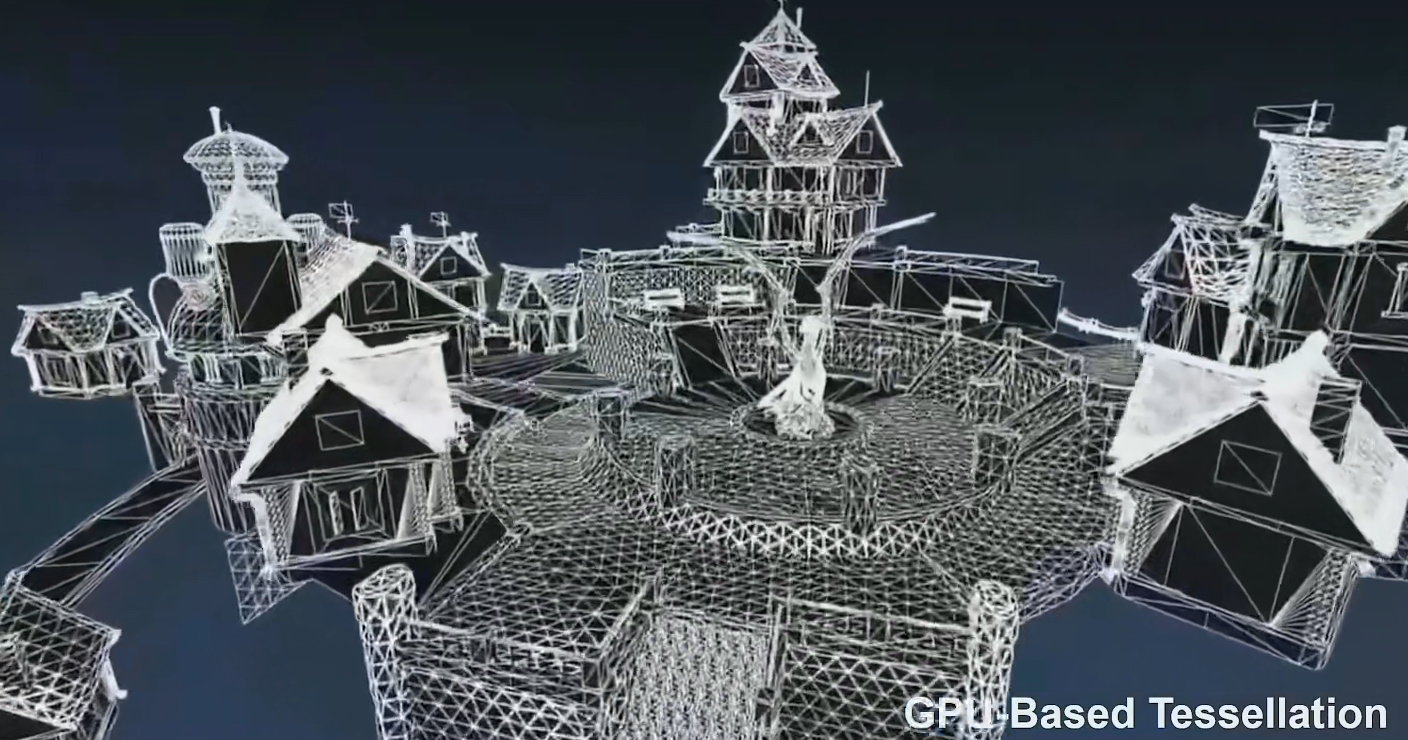

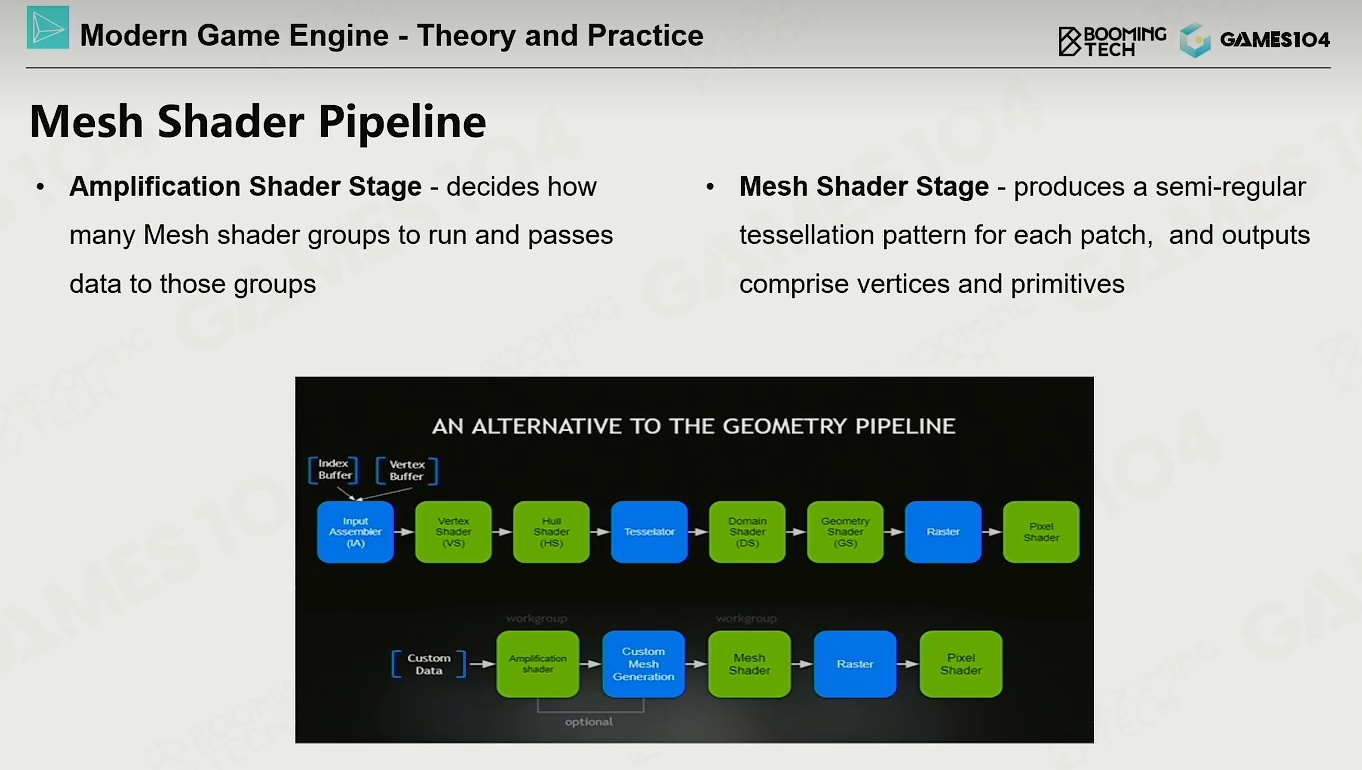

• DX12已经可以通过小片的Mesh lite来完成细分

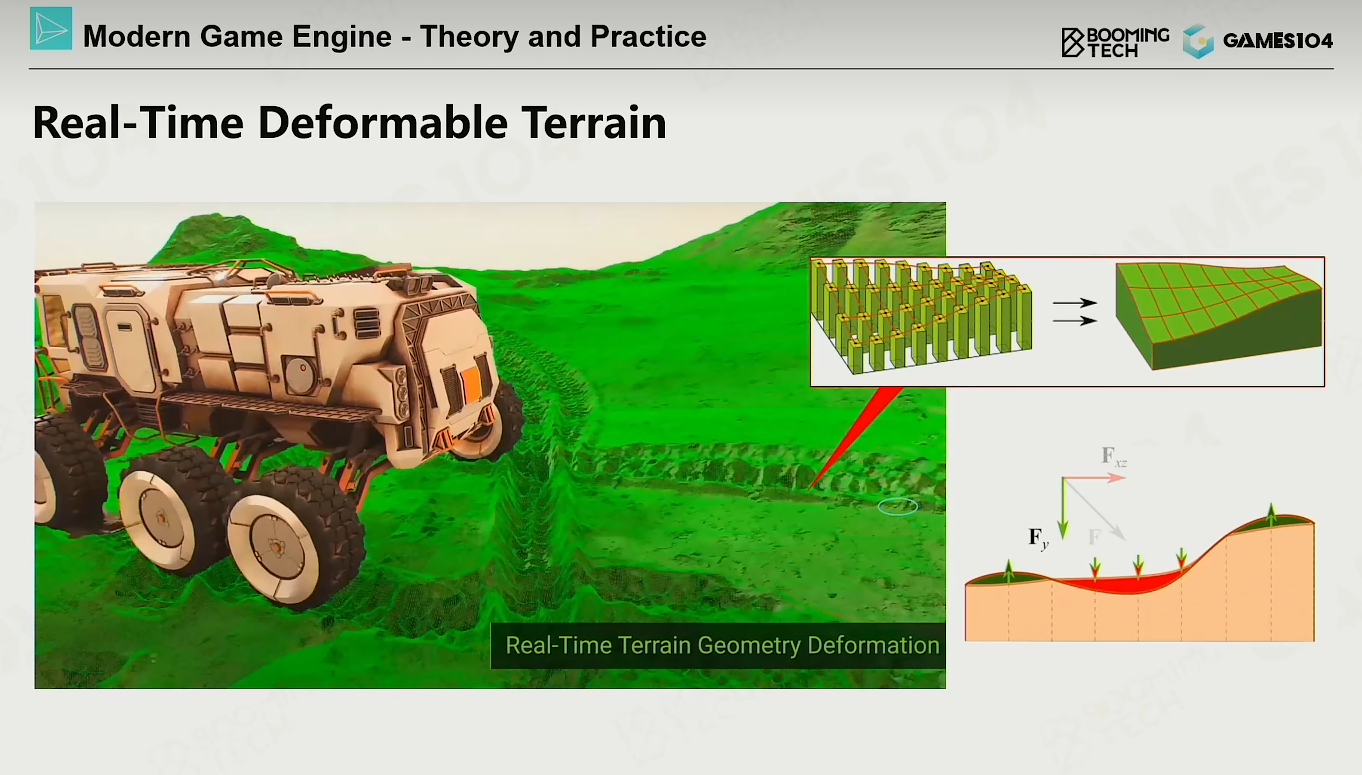

• 当需要产生地面痕迹效果时：
  • 假设地面以下有一个个小弹簧，受到压力弹簧就压下去了，同时一点点的把物质向上挤
  • 黑悟空的dirform slow ground(地形缓慢变形)效果就是dynamic terrain的效果

Non-Heightfield Terrain

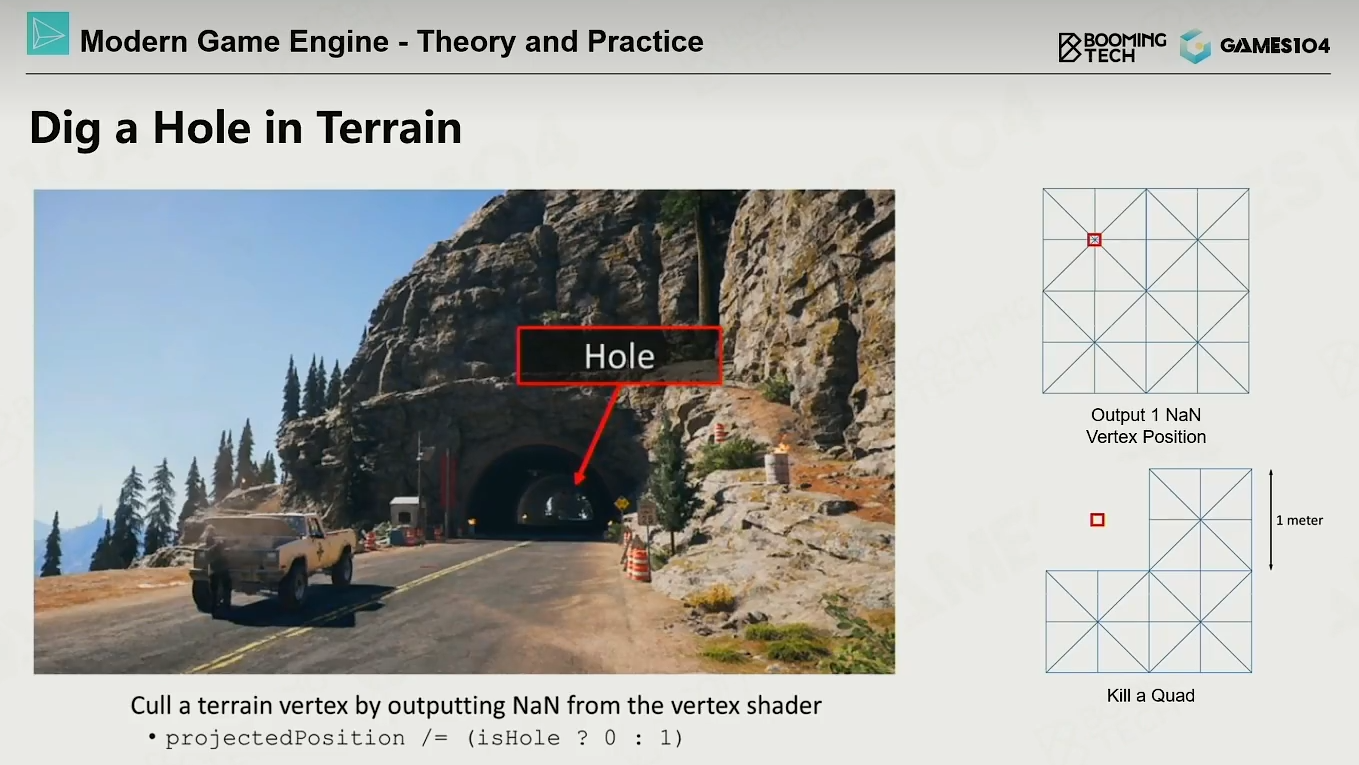

• 把要挖掉地方的顶点做个标记，这样的顶点在Vertex shader里输出是NAN–无效整数.
• 现代GPU会把包含这种顶点(Position为None)的三角形视为退化三角形， 全部干掉.

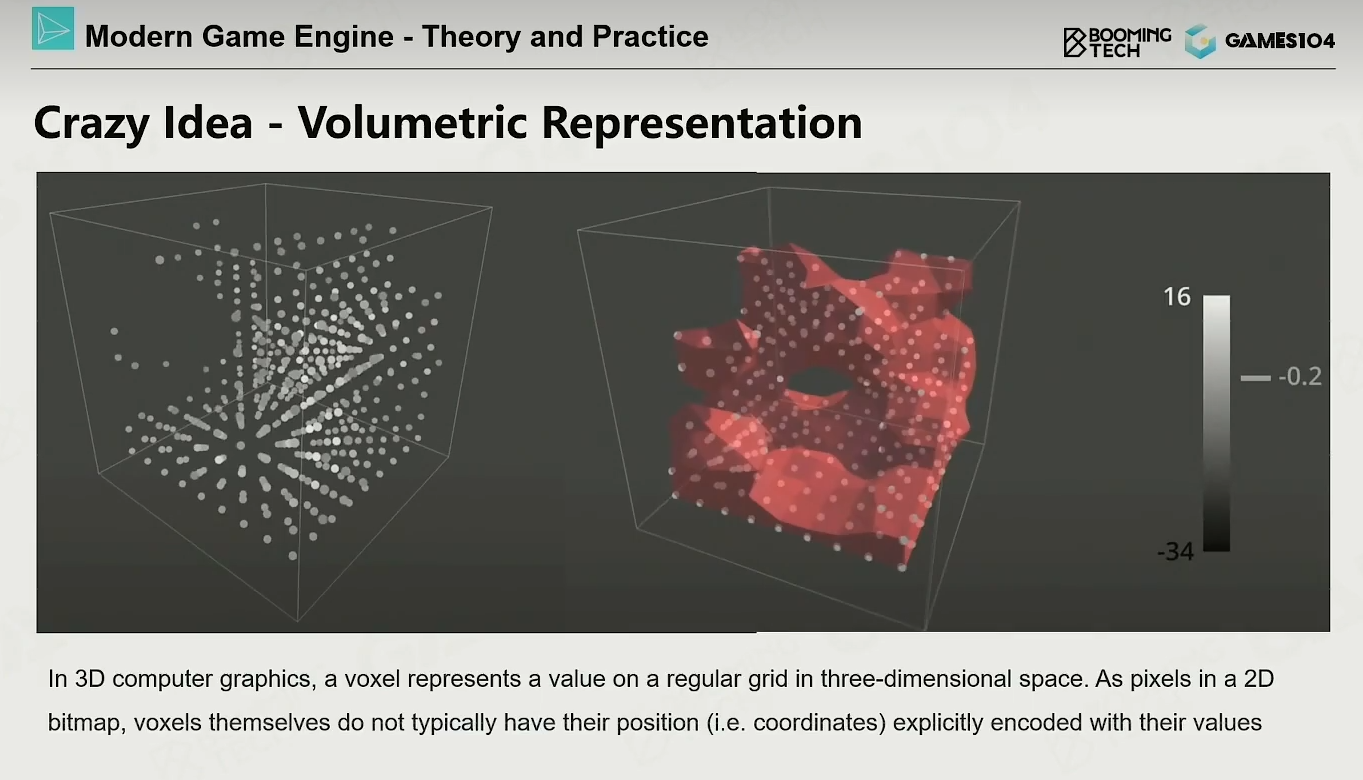

• 地形如果通过体素化的方法在三位空间上采样一堆点，每个点存一个权重值代表空间的物质密度
  →  就不用通过上面的方式去挖洞然后再插入一个新物体.

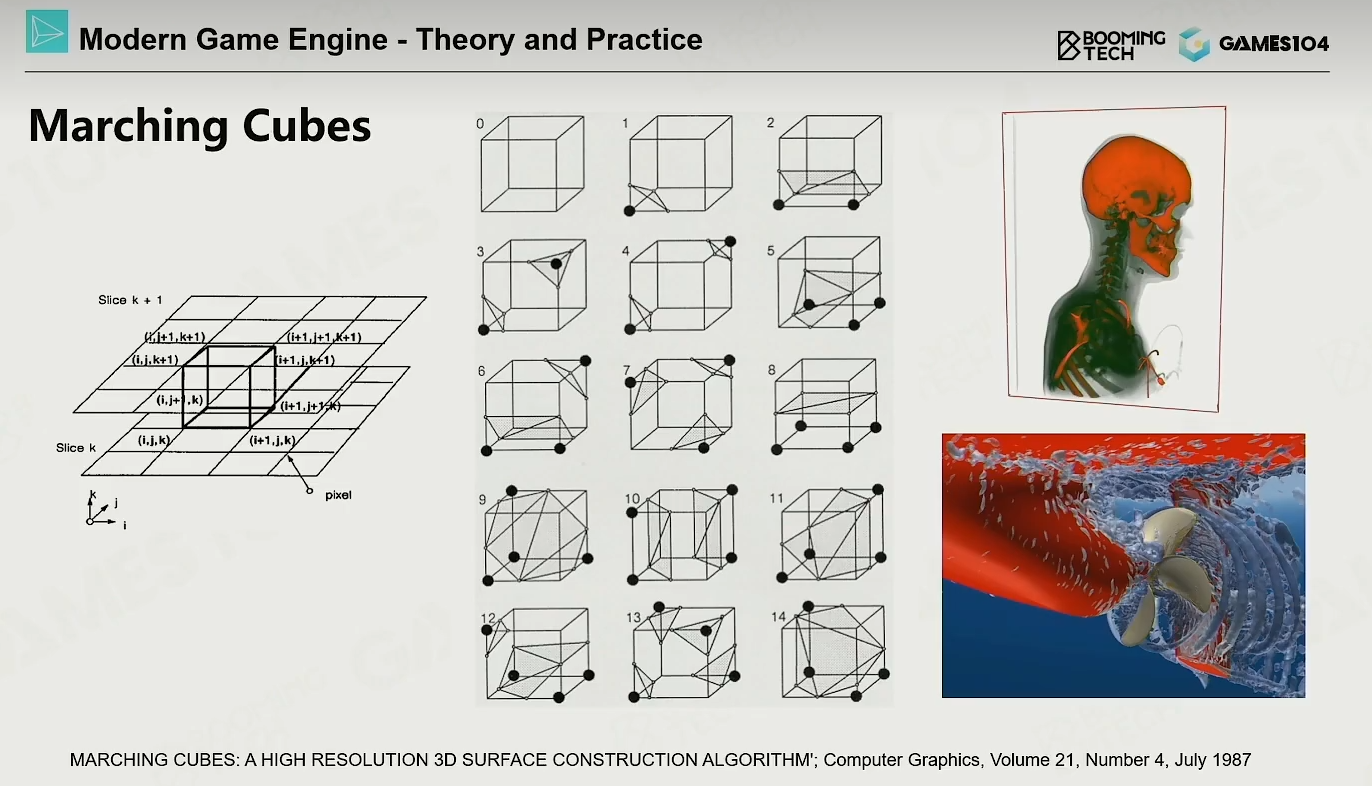

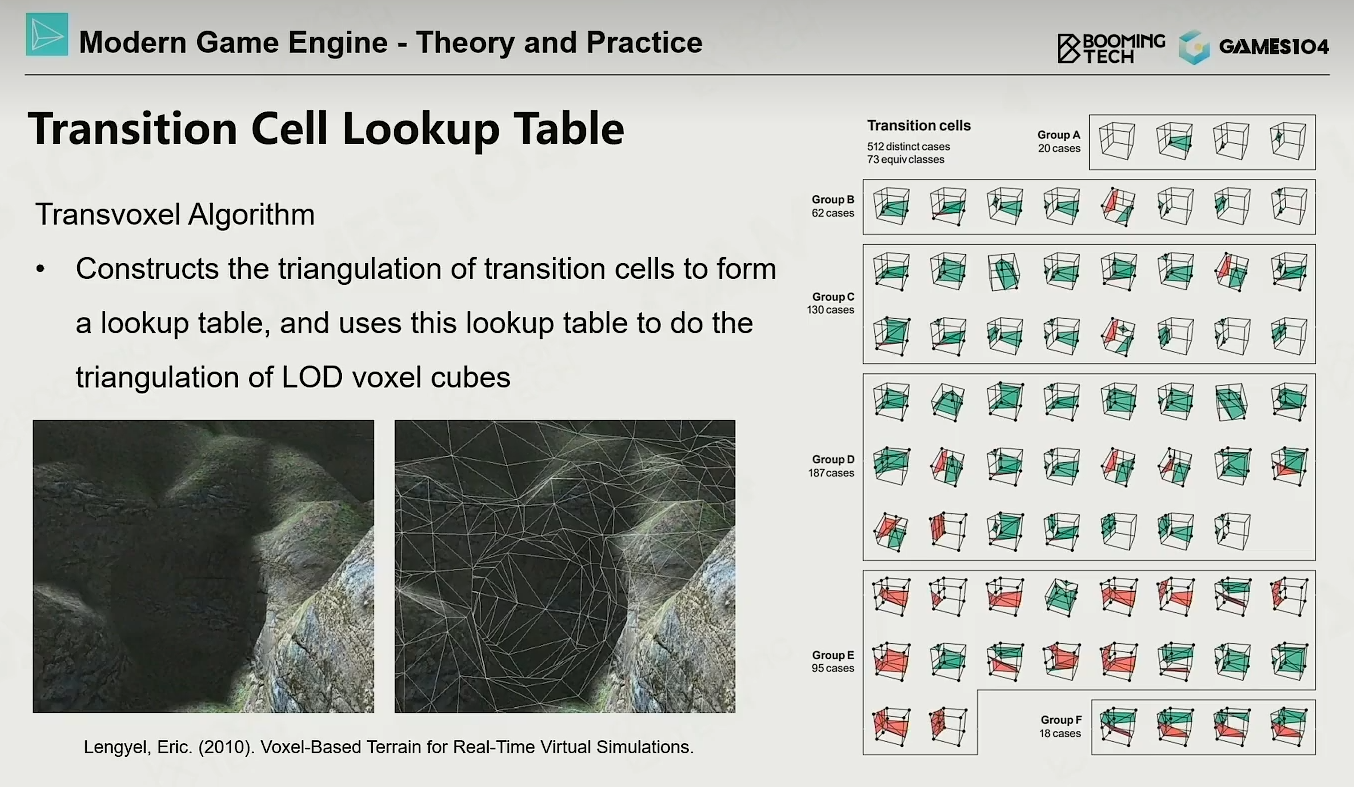

• 如果你在空间上有一些采样点，可以找到它的一个等质面(在上下左右找8个点),
  通过14种方法切分这个cube形成一个水密的三角面片集把这个形状表达出来。
• CT的扫描点最后生成形状就是通过这个方式生成的.

• Volumetric + Marching 用于地形算法的研究样例

• 世界需要更自由的变化，这种算法适用于增加更多的交互

Paint Terrain Materials

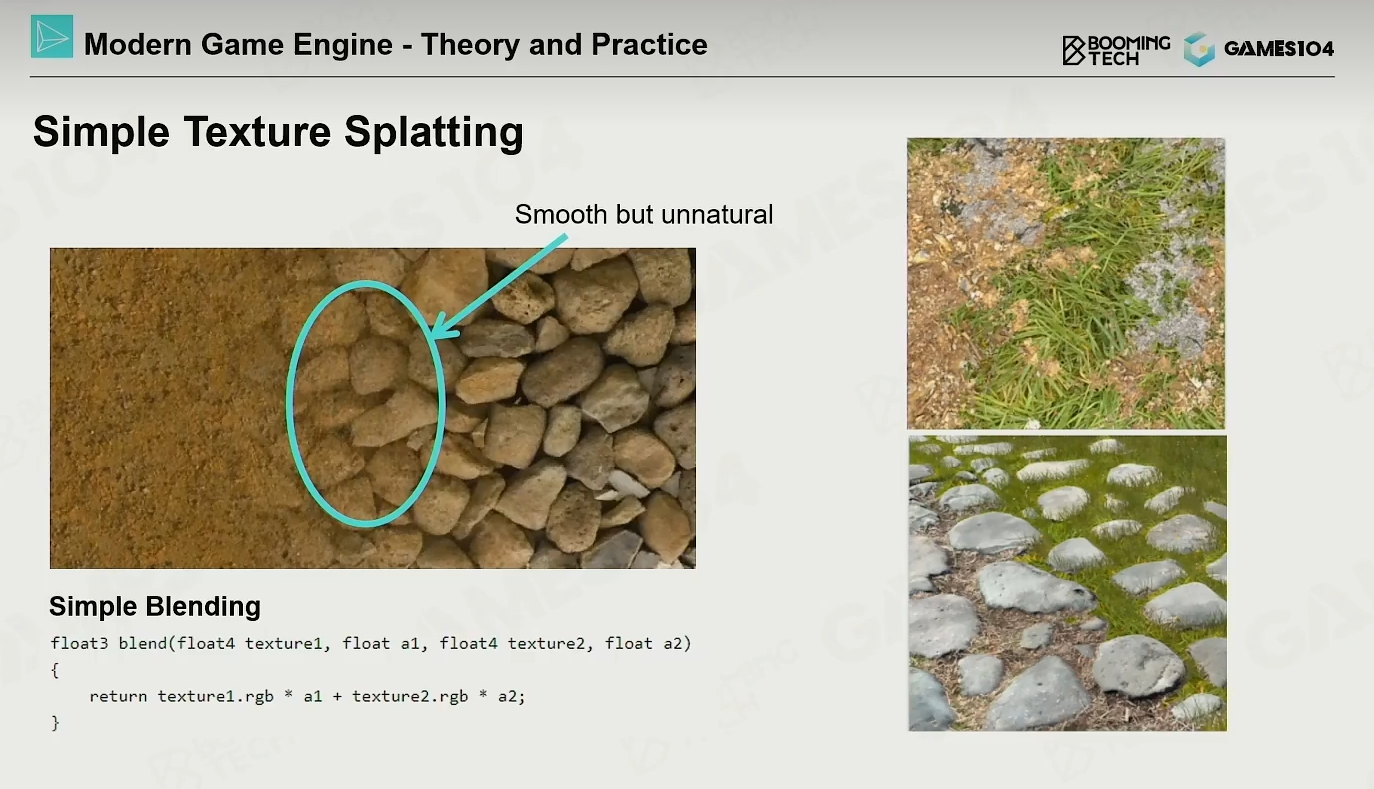

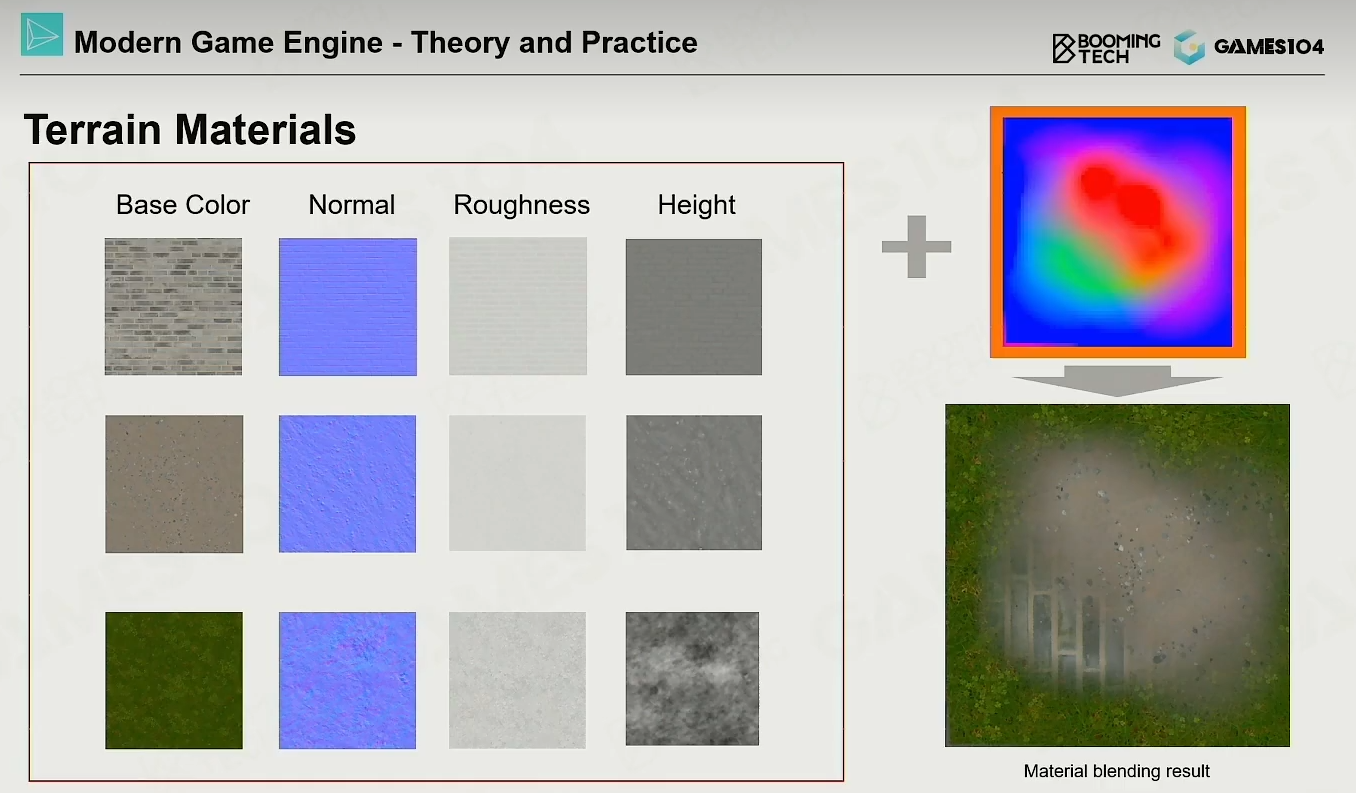

• 分组存储不同地形材质的各种信息，然后加上Splat混合贴图(每个channel对应一种材质的权重)生成一个最终的材质

• 这种混合方式在跨区域变化会不够真实

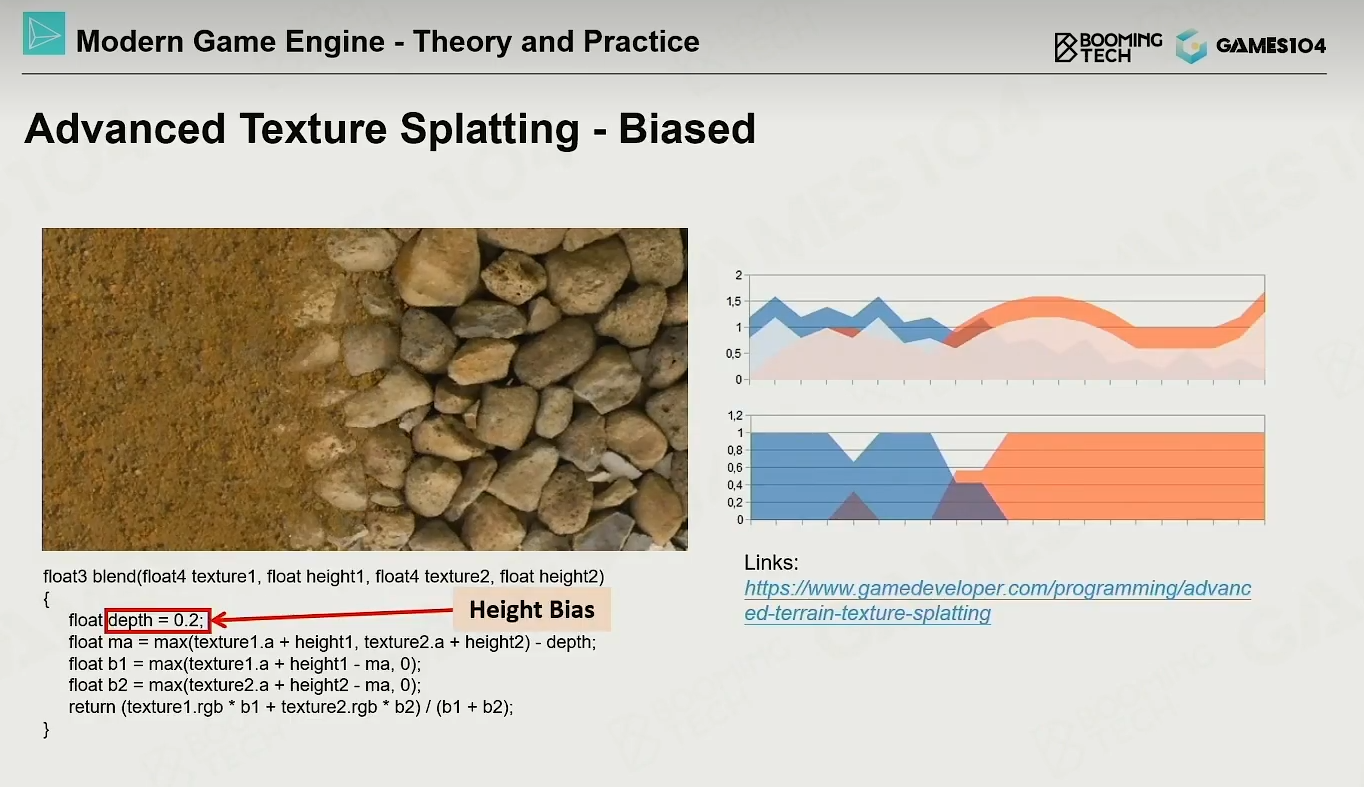

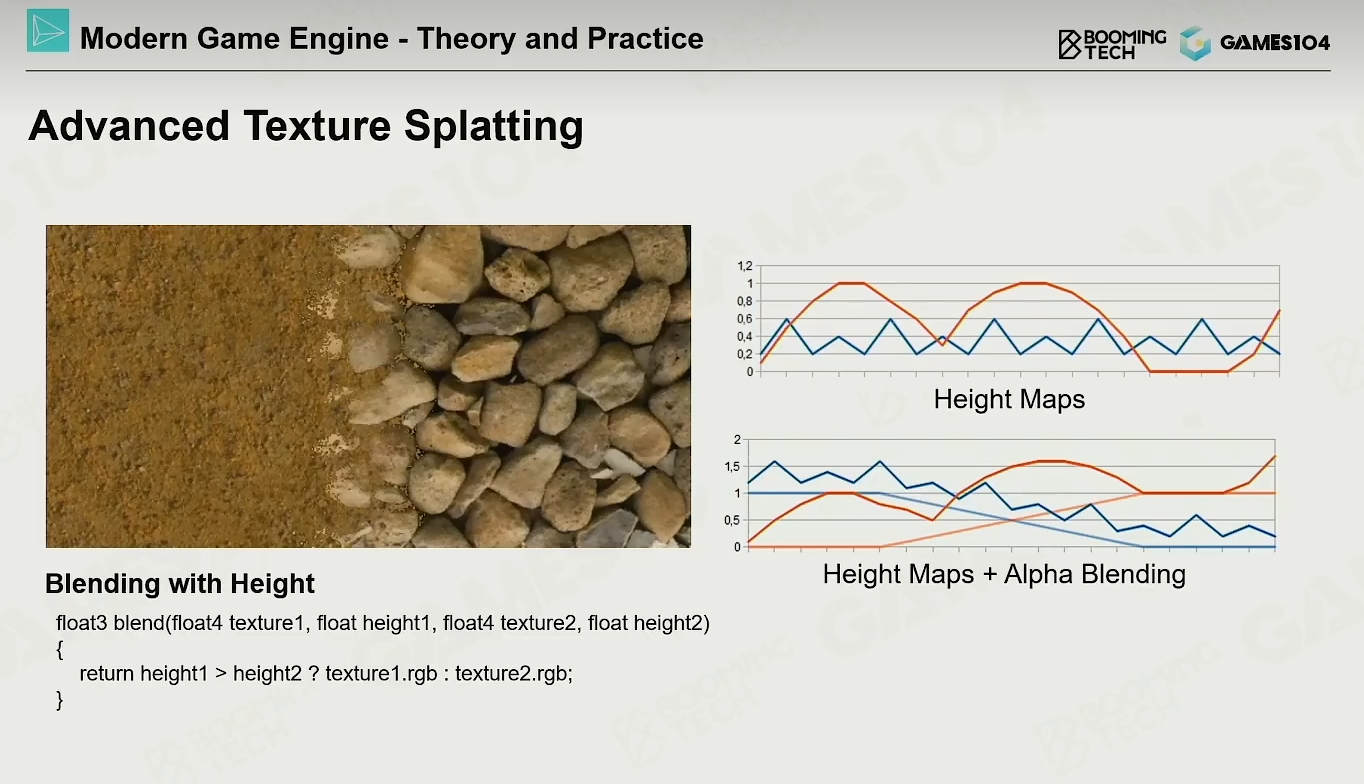

• hack: 在过渡过程中如何发现要混合两种材质，把height用权重做调整–height高权重下降慢，height低很快就退掉。
• 在两种材质间的切换是0~1切换，在相机移动时会出现抖动, 远处低视角观察会出现sharp.

• hack+: 通过扰动来优化

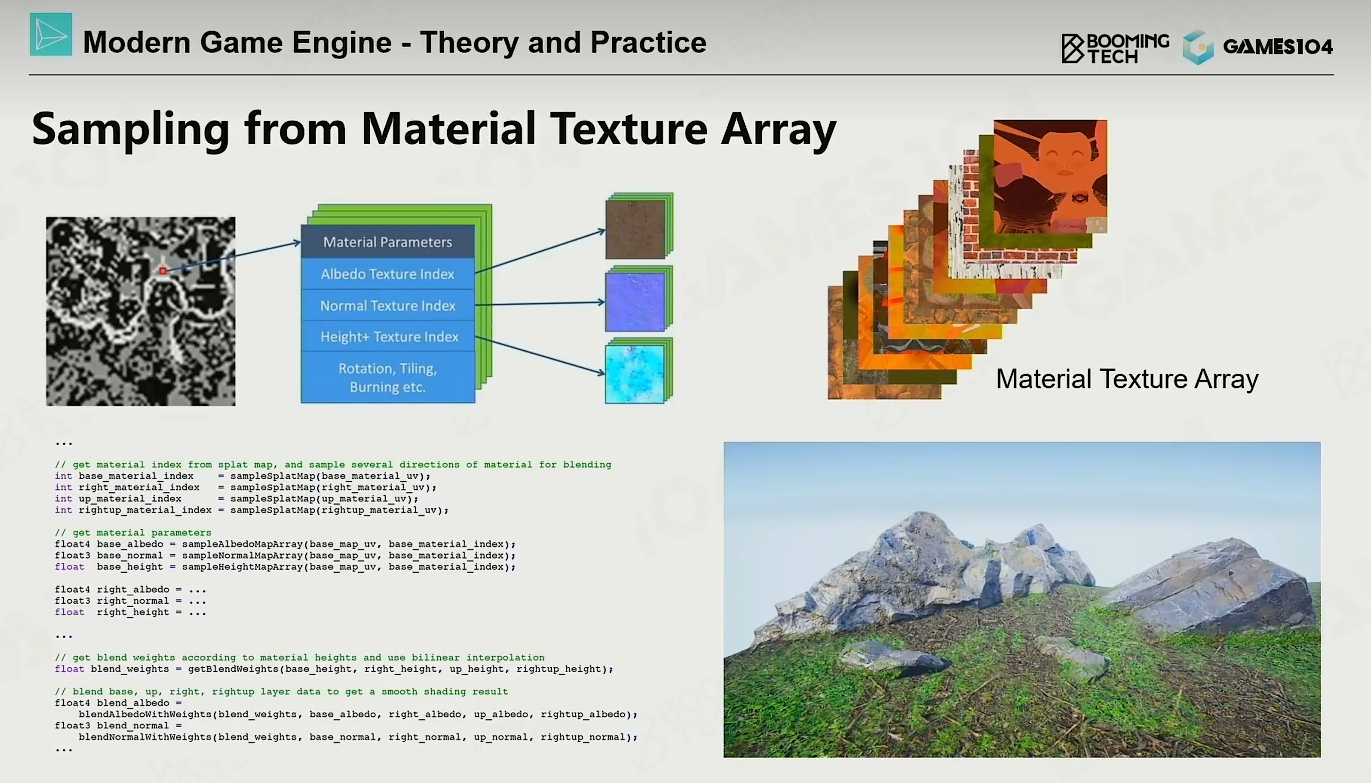

• 通过Texture Array存储游戏中各种材质。
• Texture Array的材质只通过index查询，然后最后通过权重值去混合。

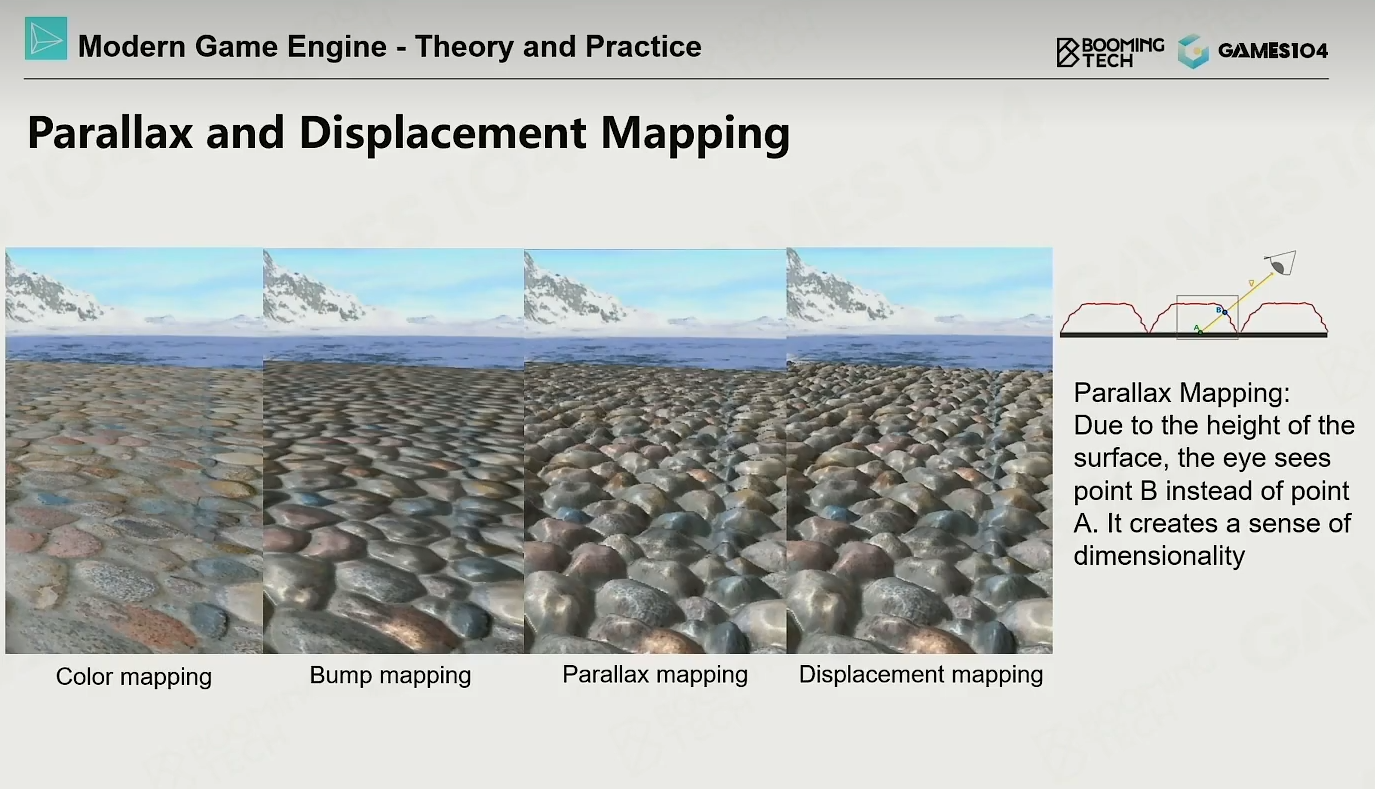

• Parallax→只能产生视觉上的效果，实际是光滑的
• Diplacement→通过hack算法去修改地形

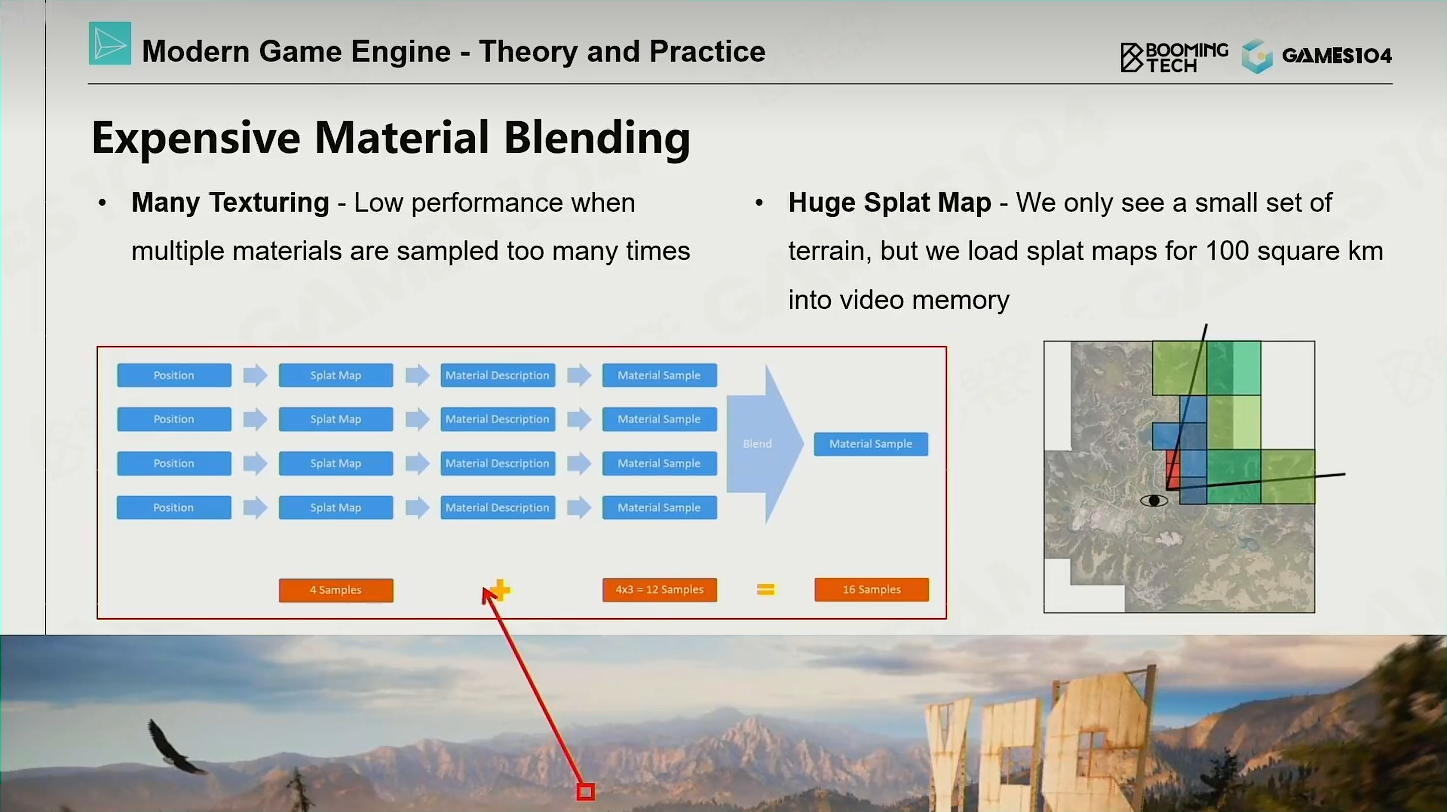

• 为了解决材质混合的高开销问题

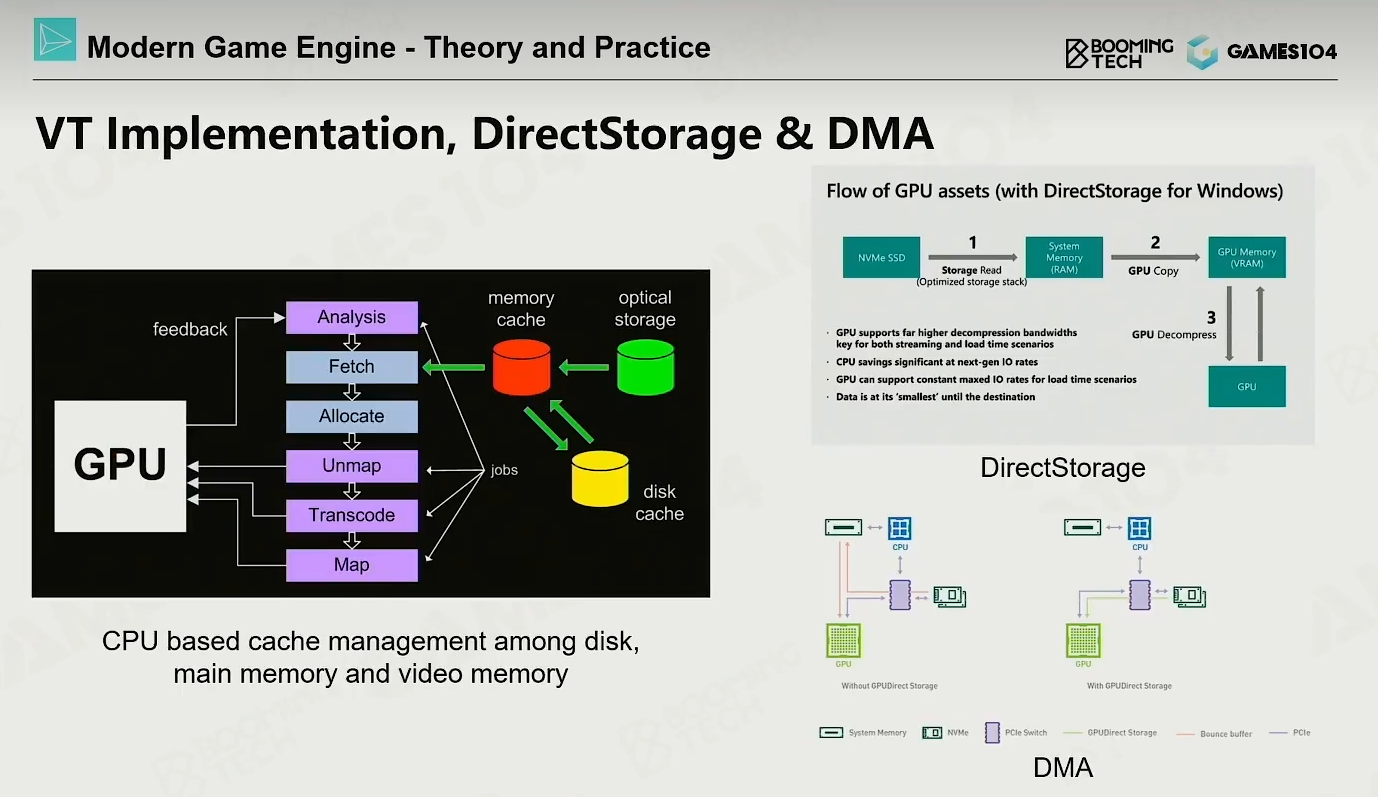

• 只把用到东西才放到内存中，内存占用不用超过阈值

• 通过避免多次数据交换来提速，比如让显存从硬盘直接读取

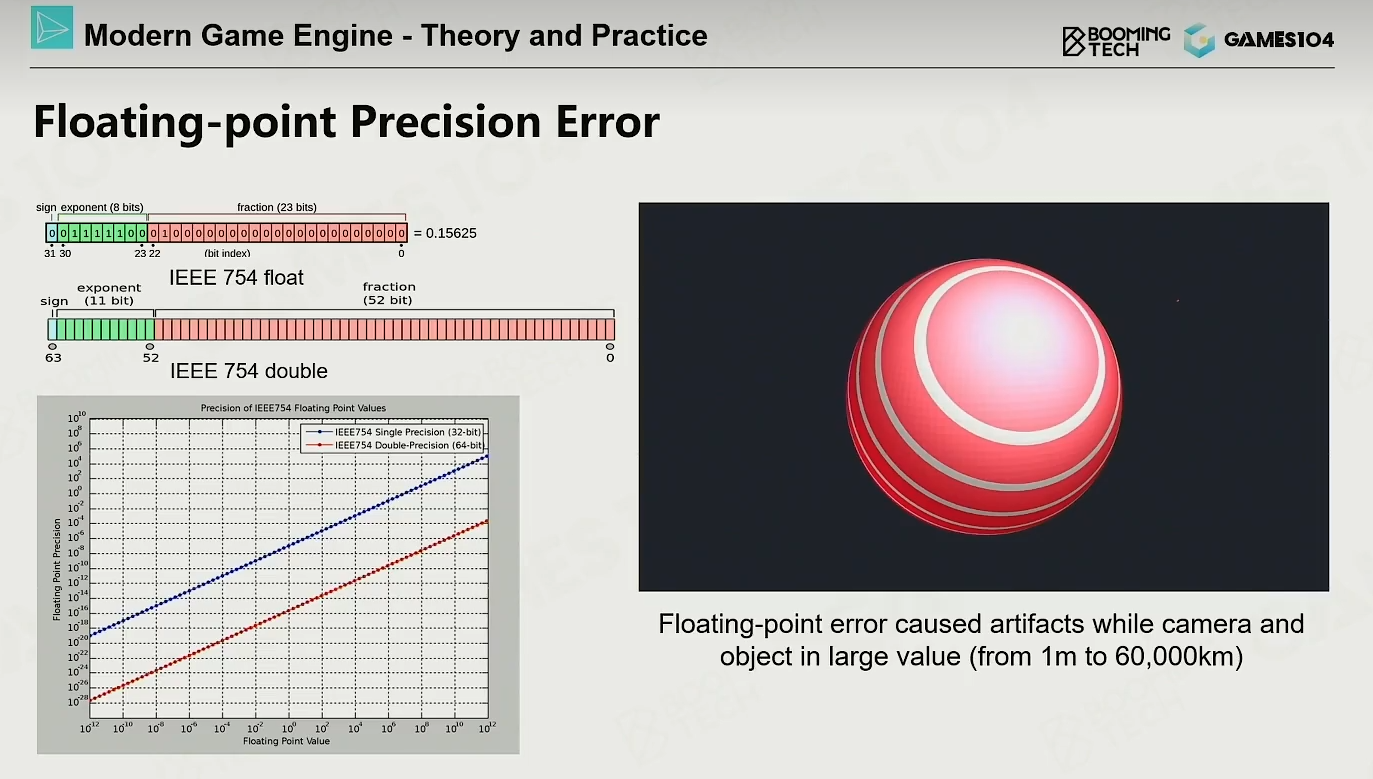

• 浮点数摄像机观察距离非常远的时候精度不够， 会导致闪烁

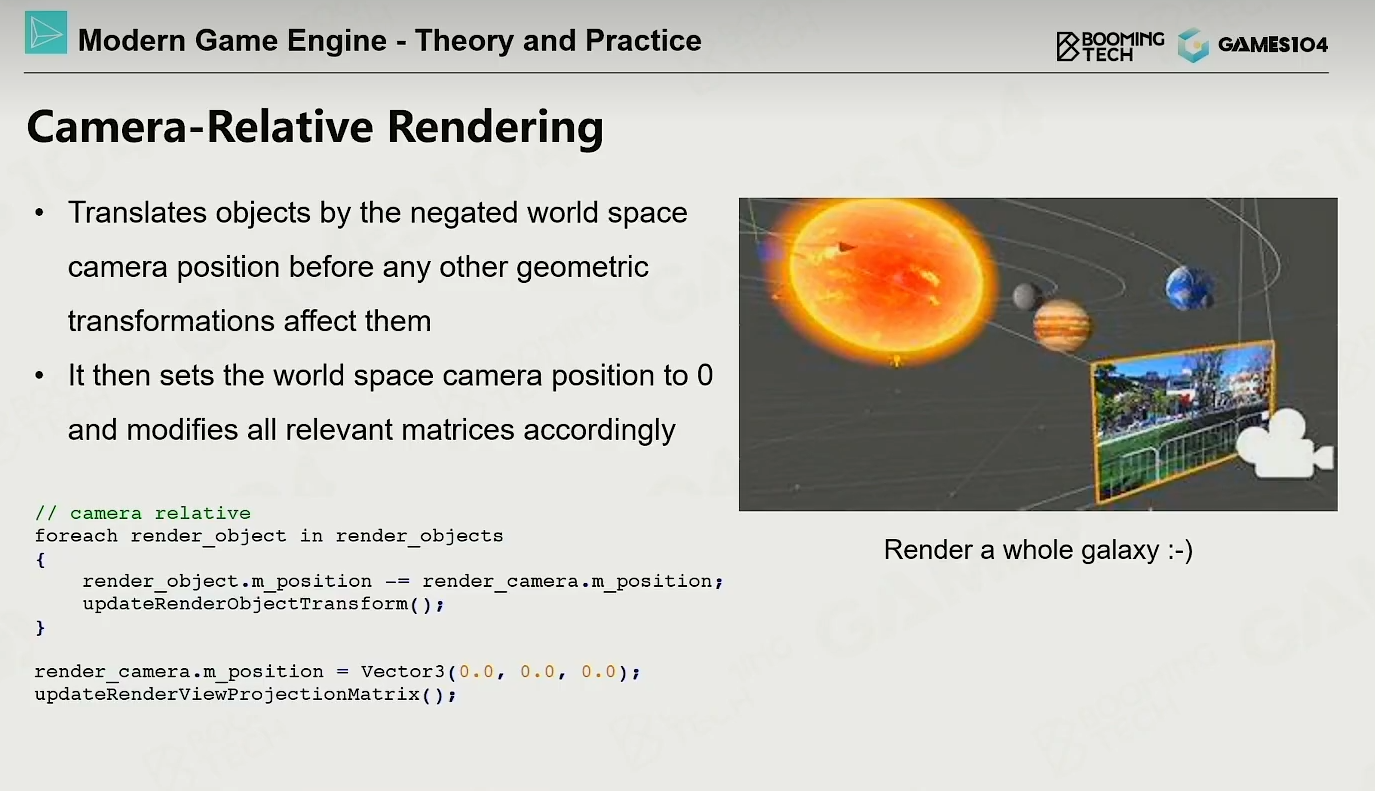

• 把庞大的世界坐标系转换为相对坐标系来避免精度不够

Other objects On the Terrain

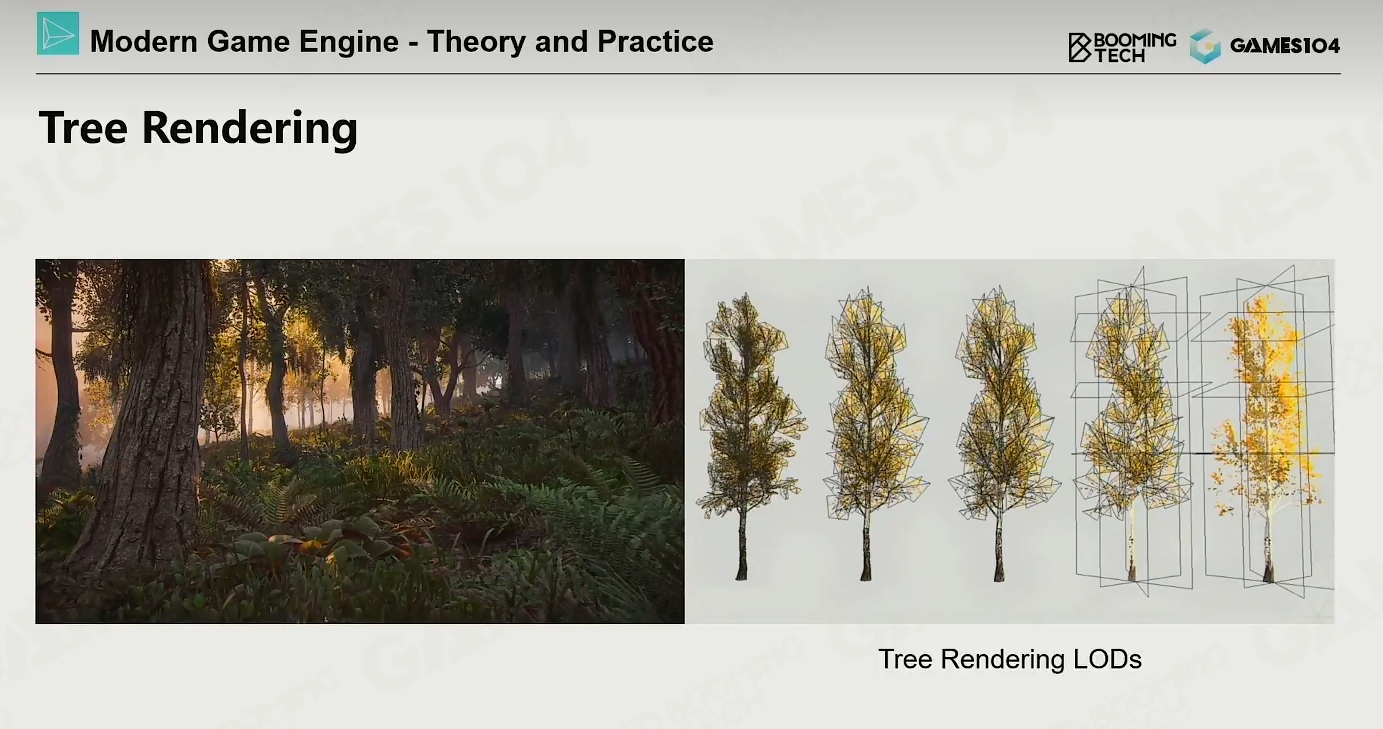

• 近处通过mesh表达，远处是插片来表达

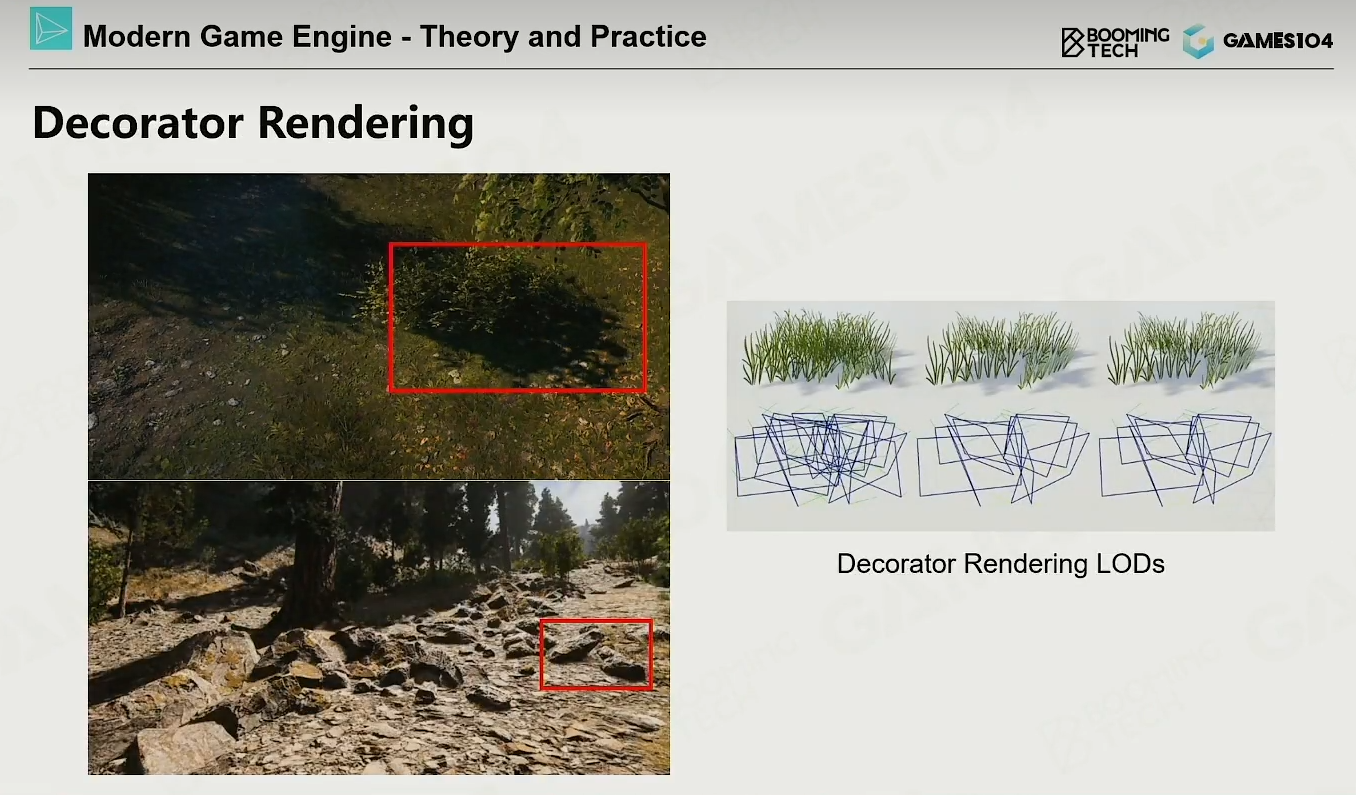

• 草，灌木丛，小碎石等装饰物 --> Decorator

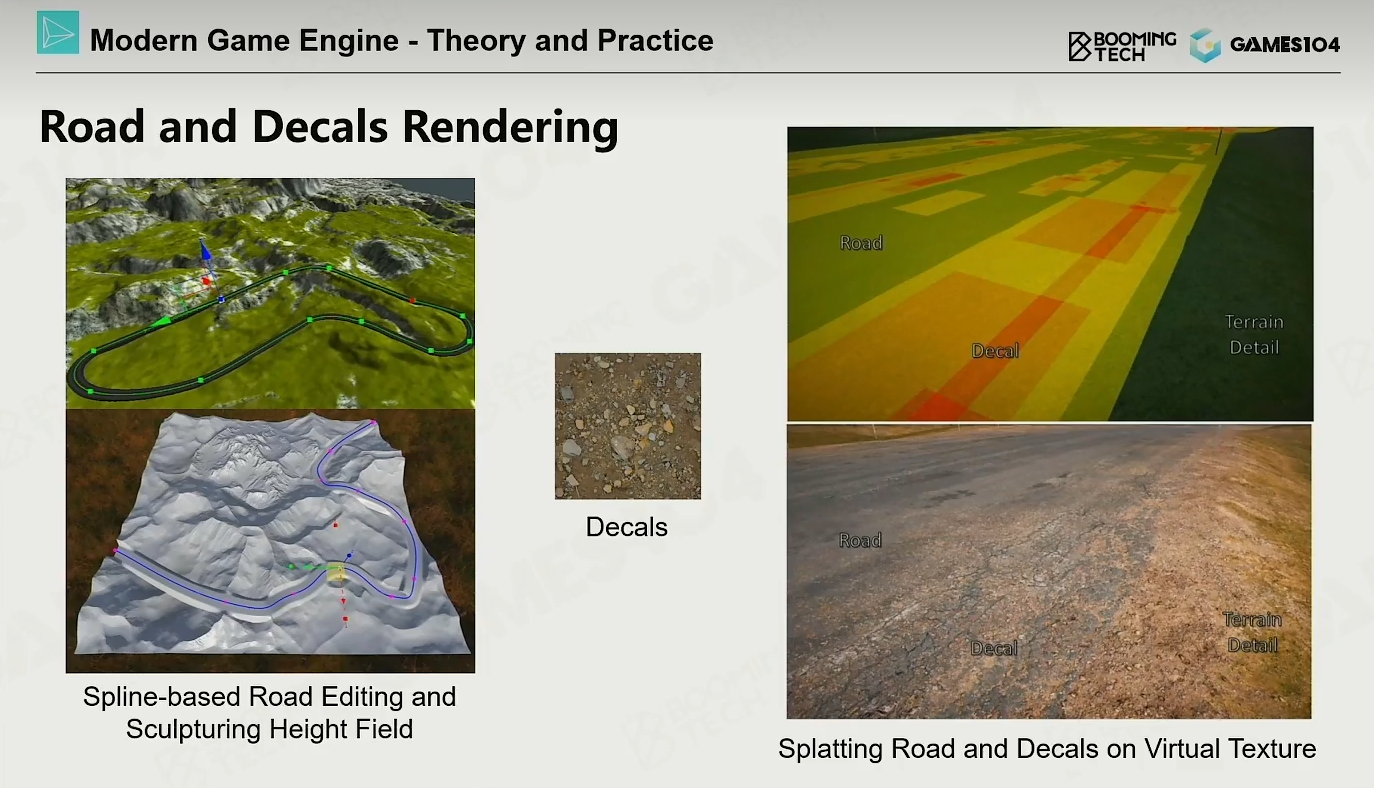

• 通过spline样条线来创建，但是需要对高度场处理
• decals: 贴花来增加多样性

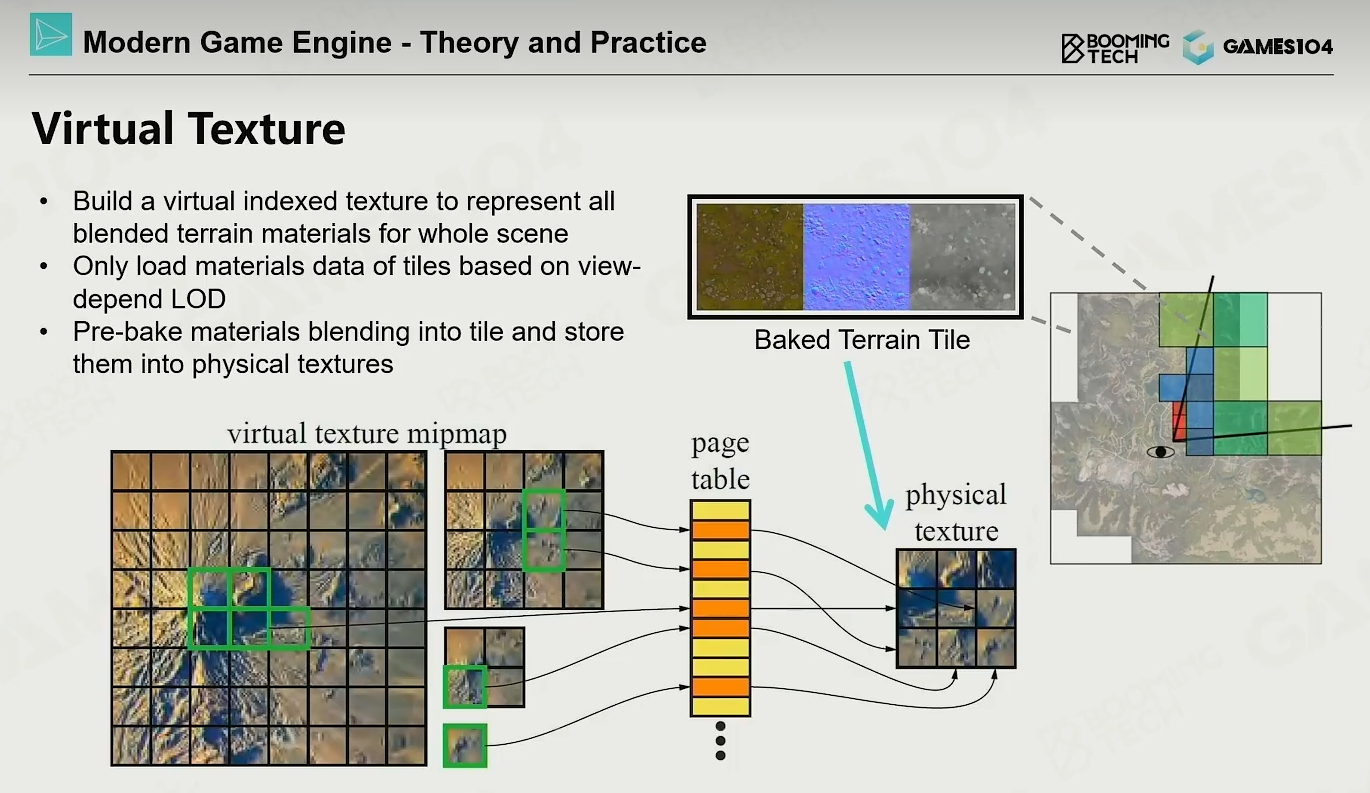

• 这些都可以提前烘培到virtual texture

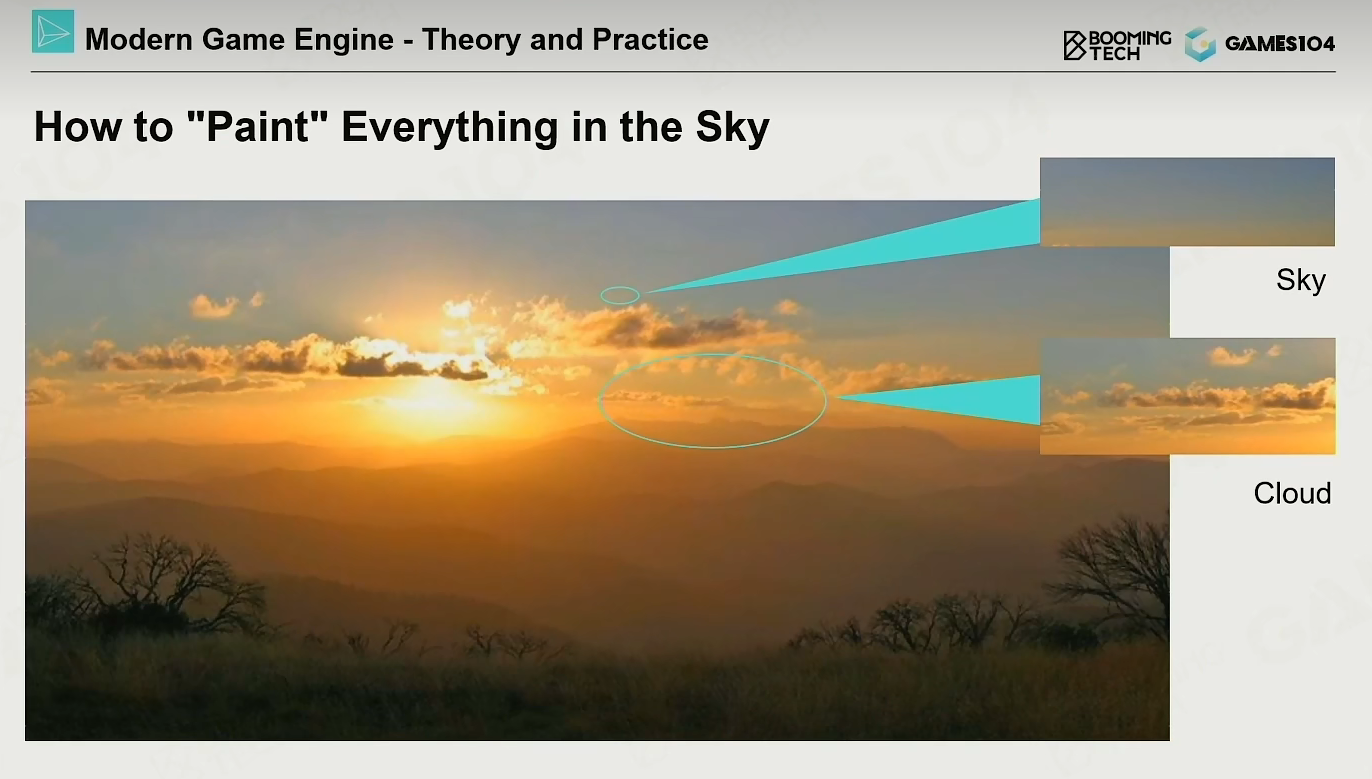

天空和大气 Sky and Atmosphere

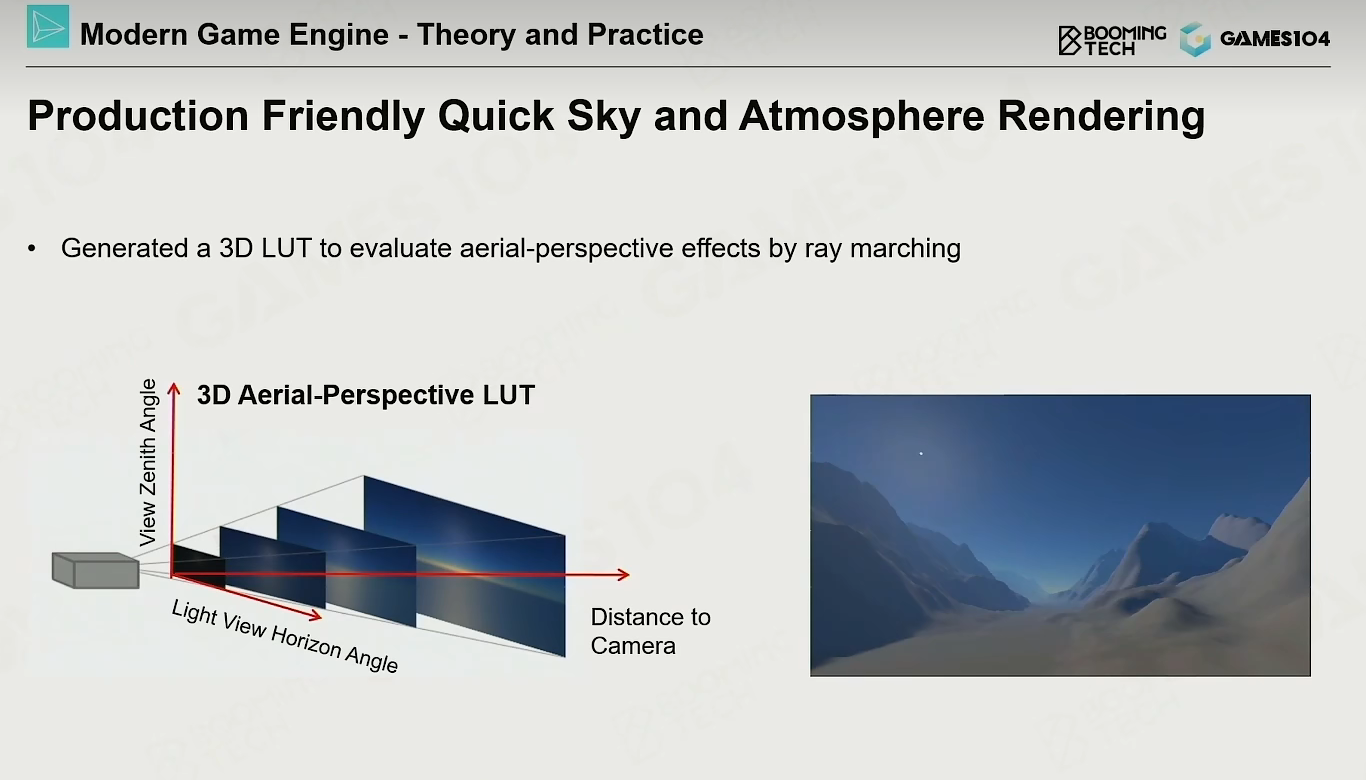

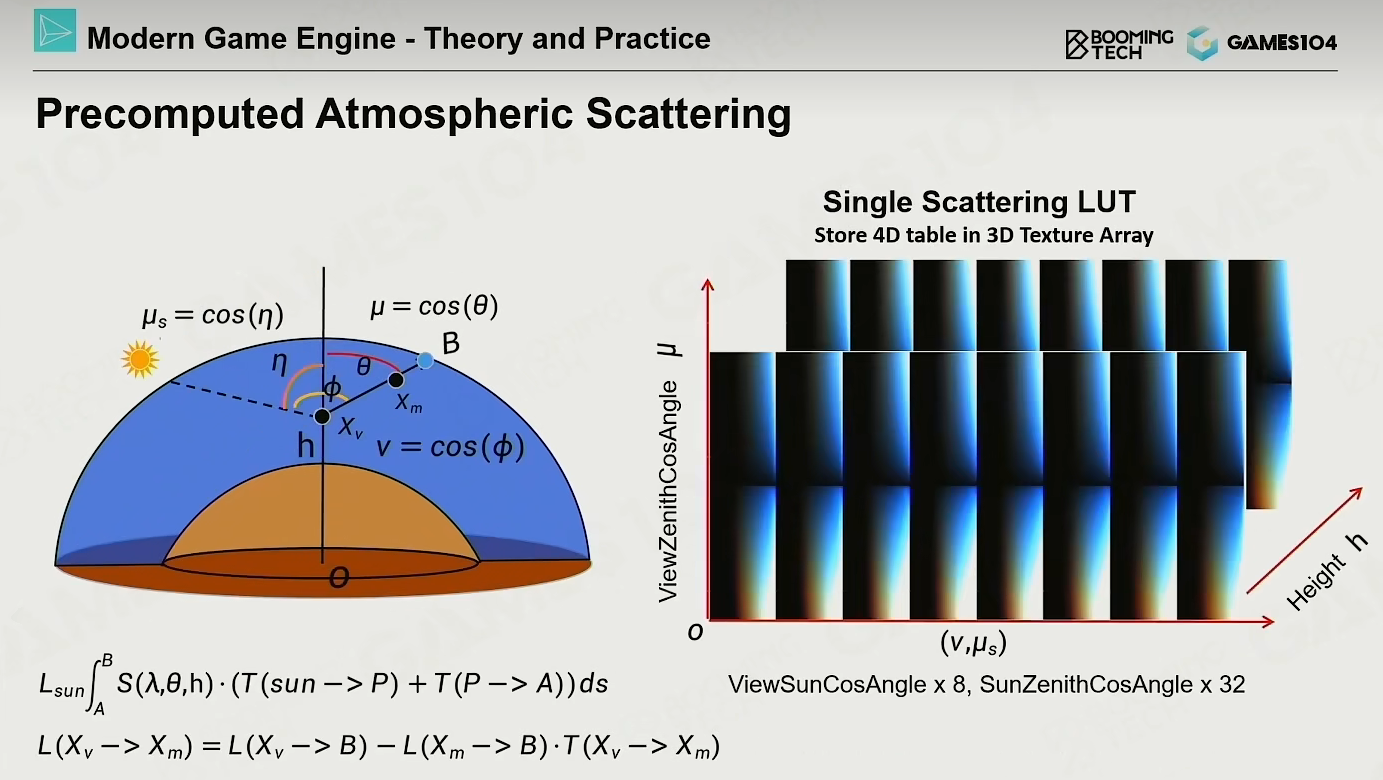

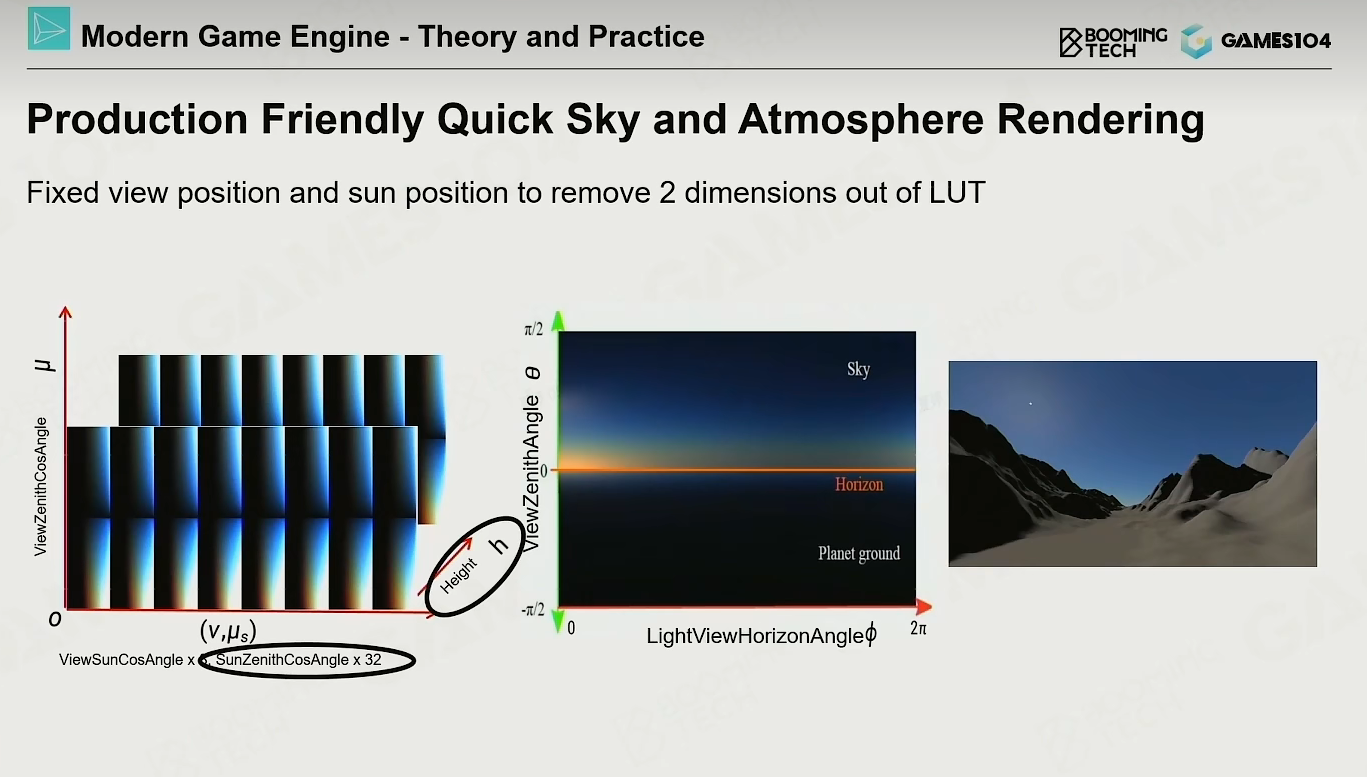

• 两个影响参数
  • 观察者向上看的角度–到天顶的夹角(0~Π)
  • 现在看的高度和太阳的夹角

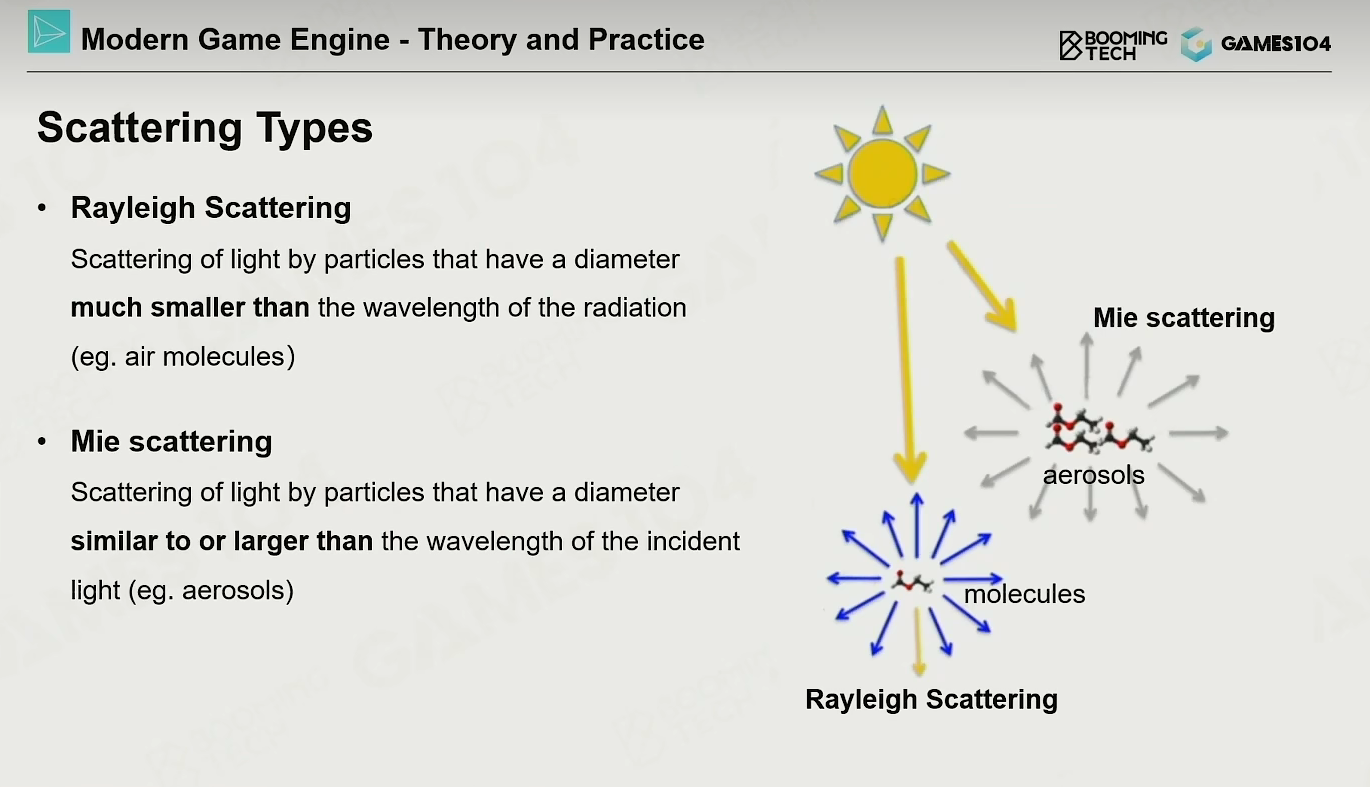

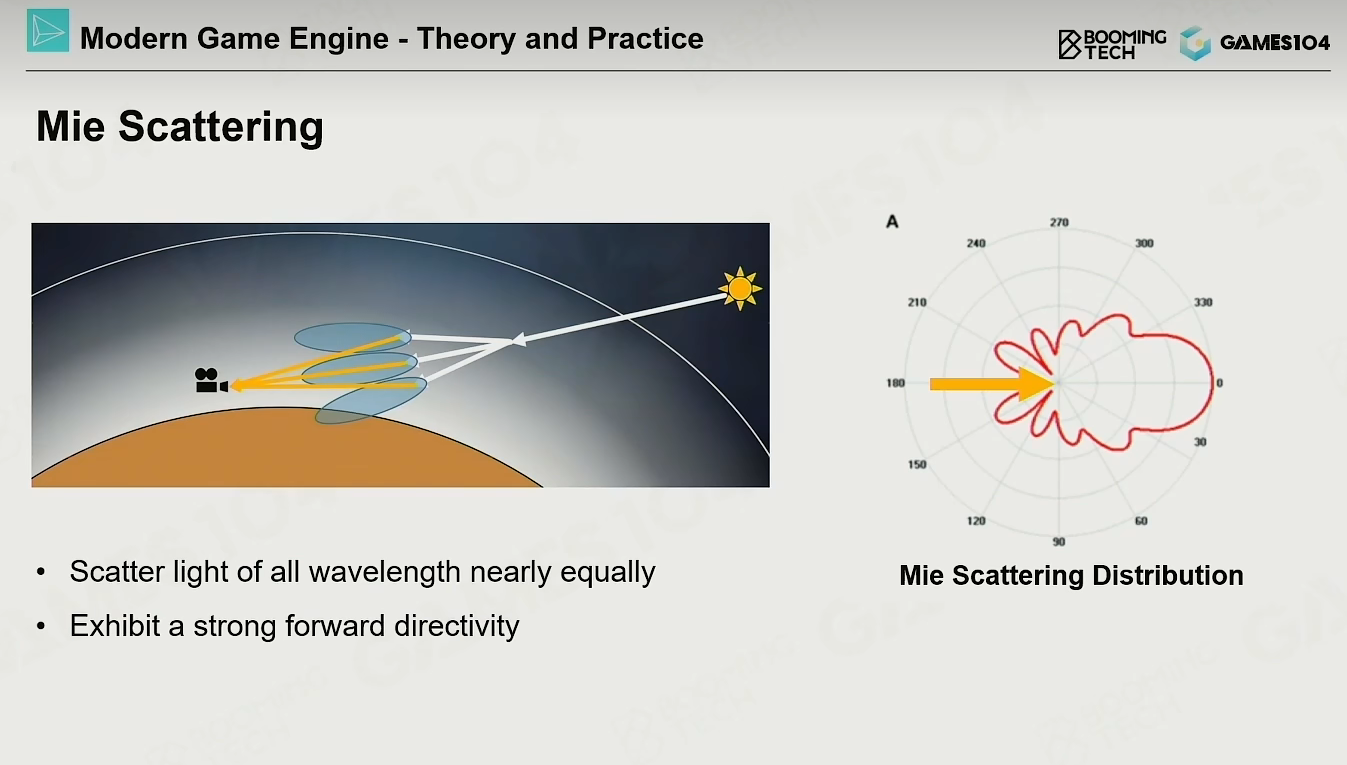

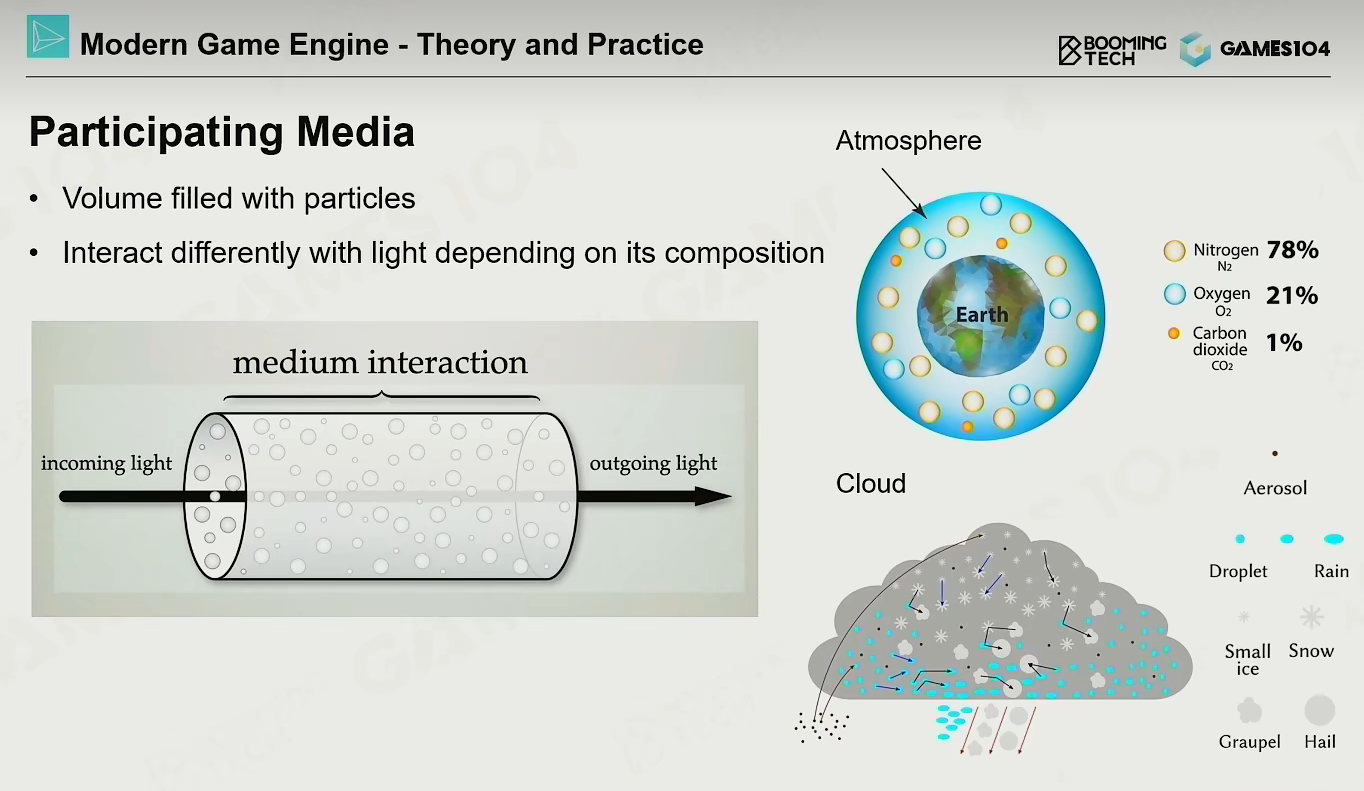

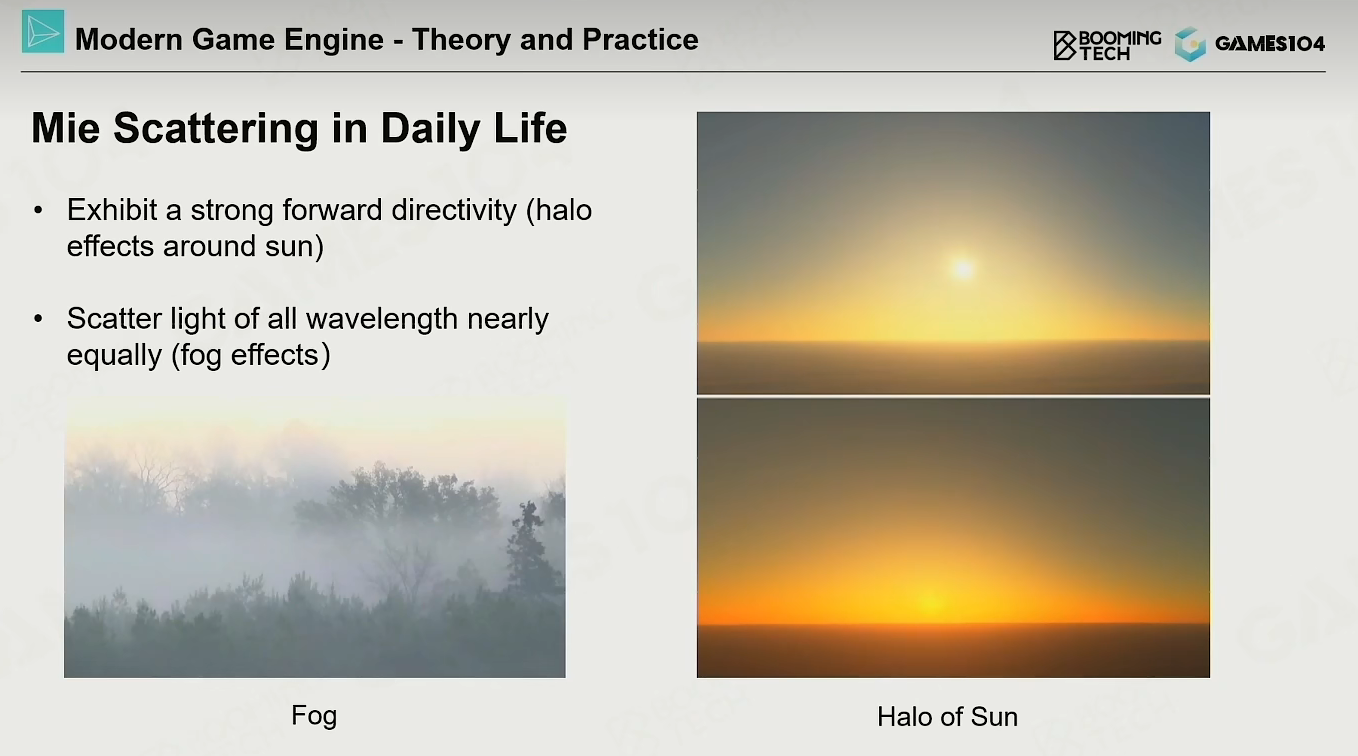

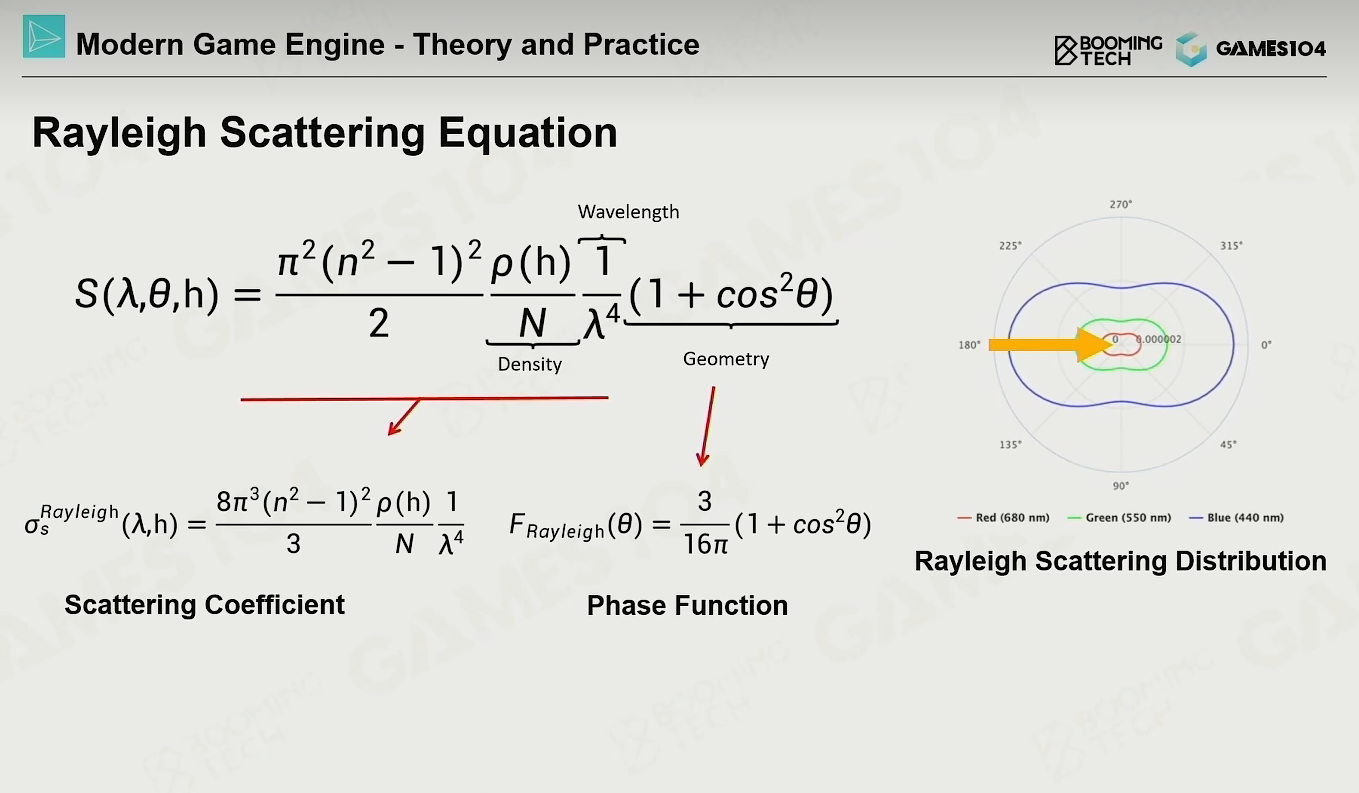

• 空气中各种微小粒子(如气溶胶)会影响光线的传播

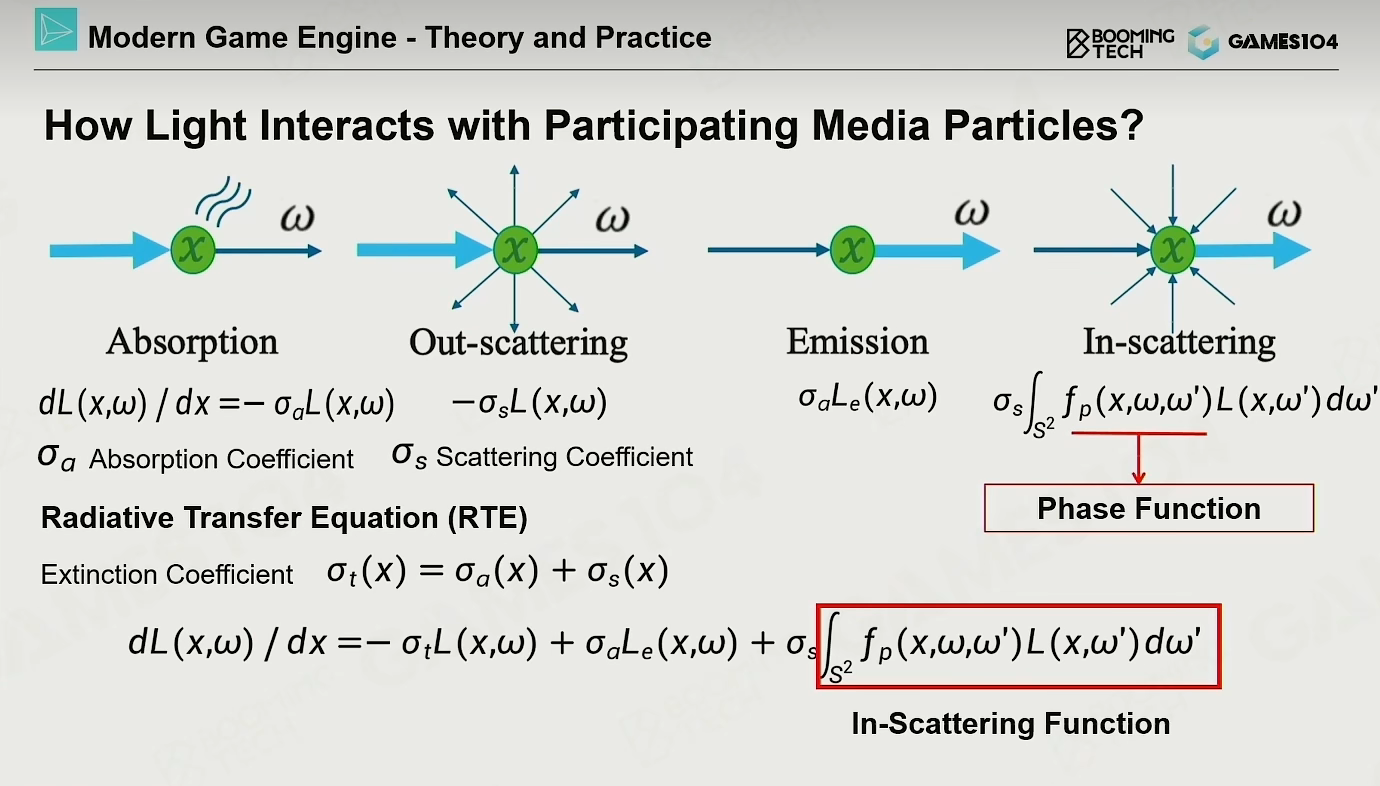

• 将光学现象进行拆分
  • 吸收 Abosrpition
  • 向外散射 Out-scattering
  • 自发光传播 Emission

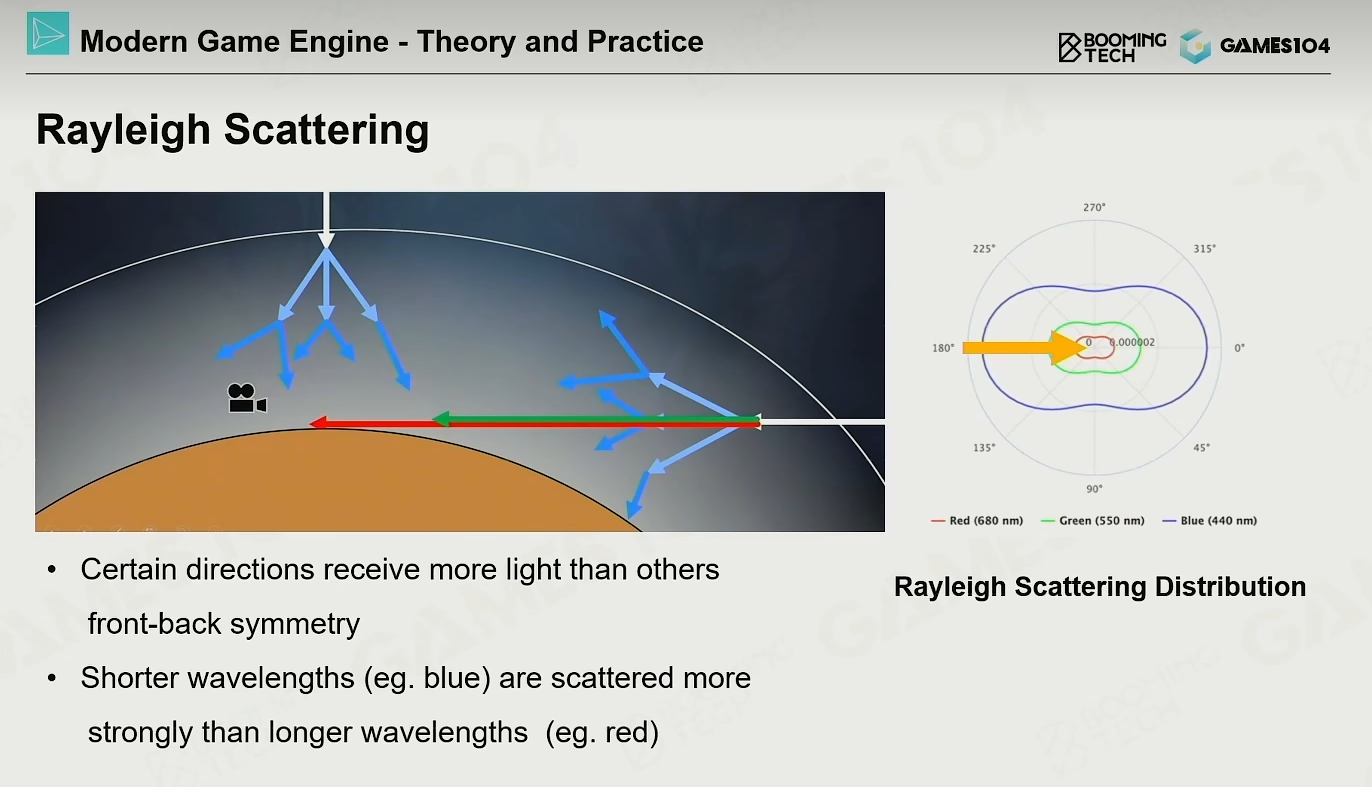

  • 来自于球面其他光的共享 In-scattering

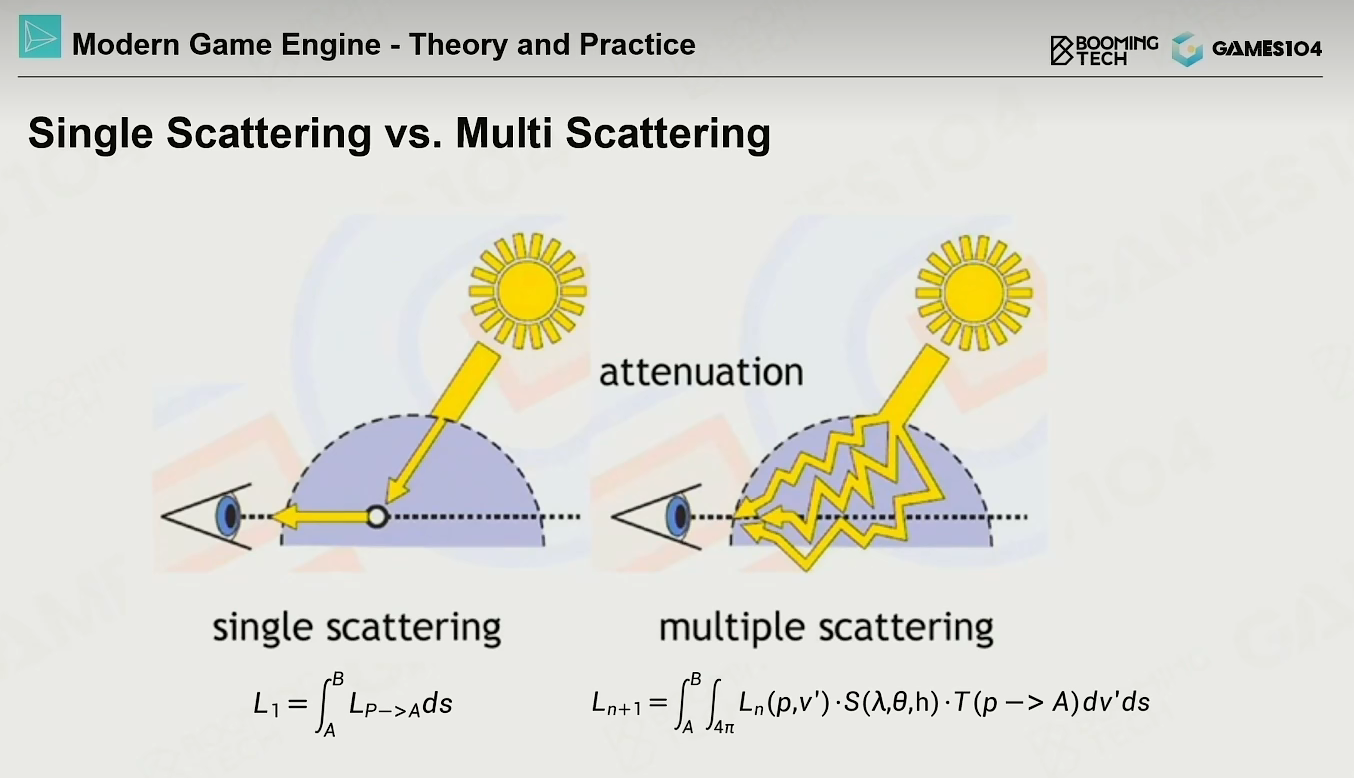

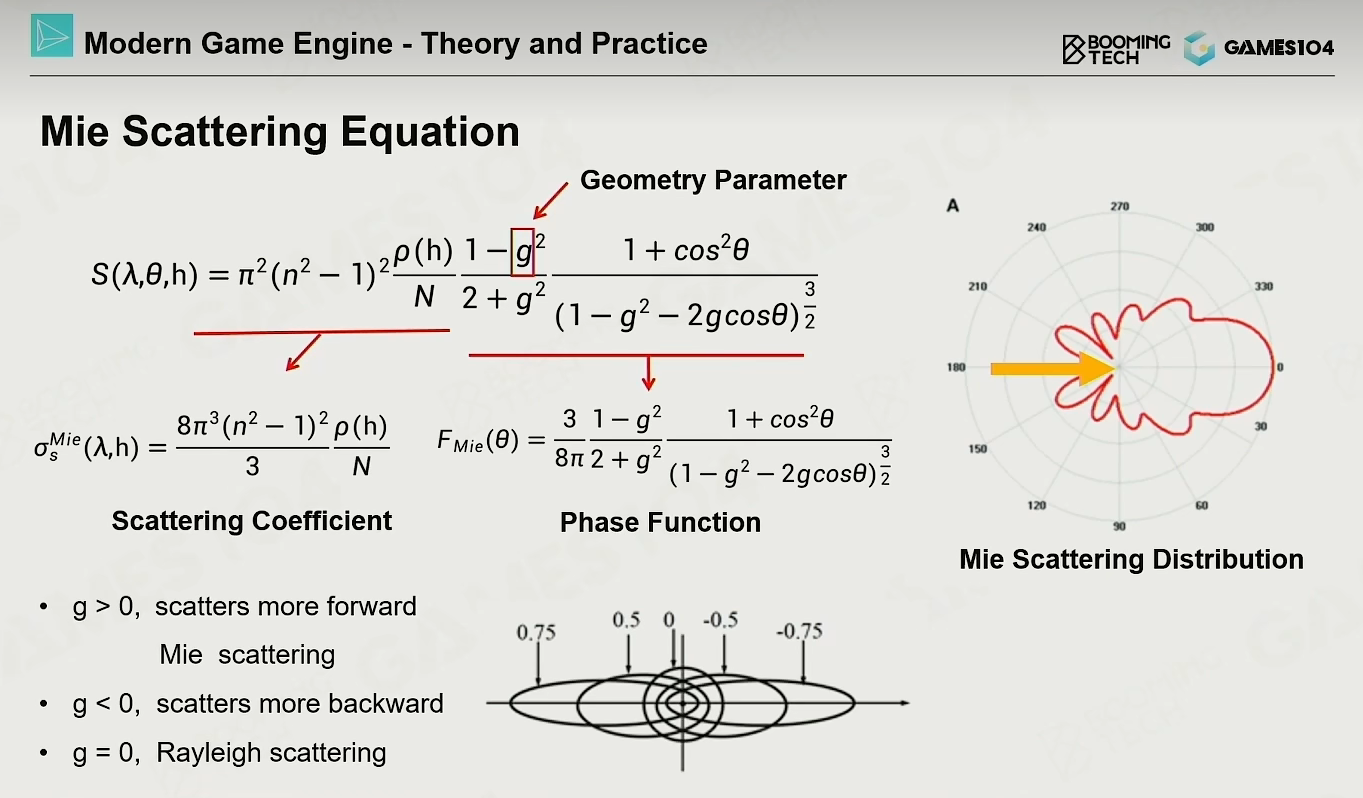

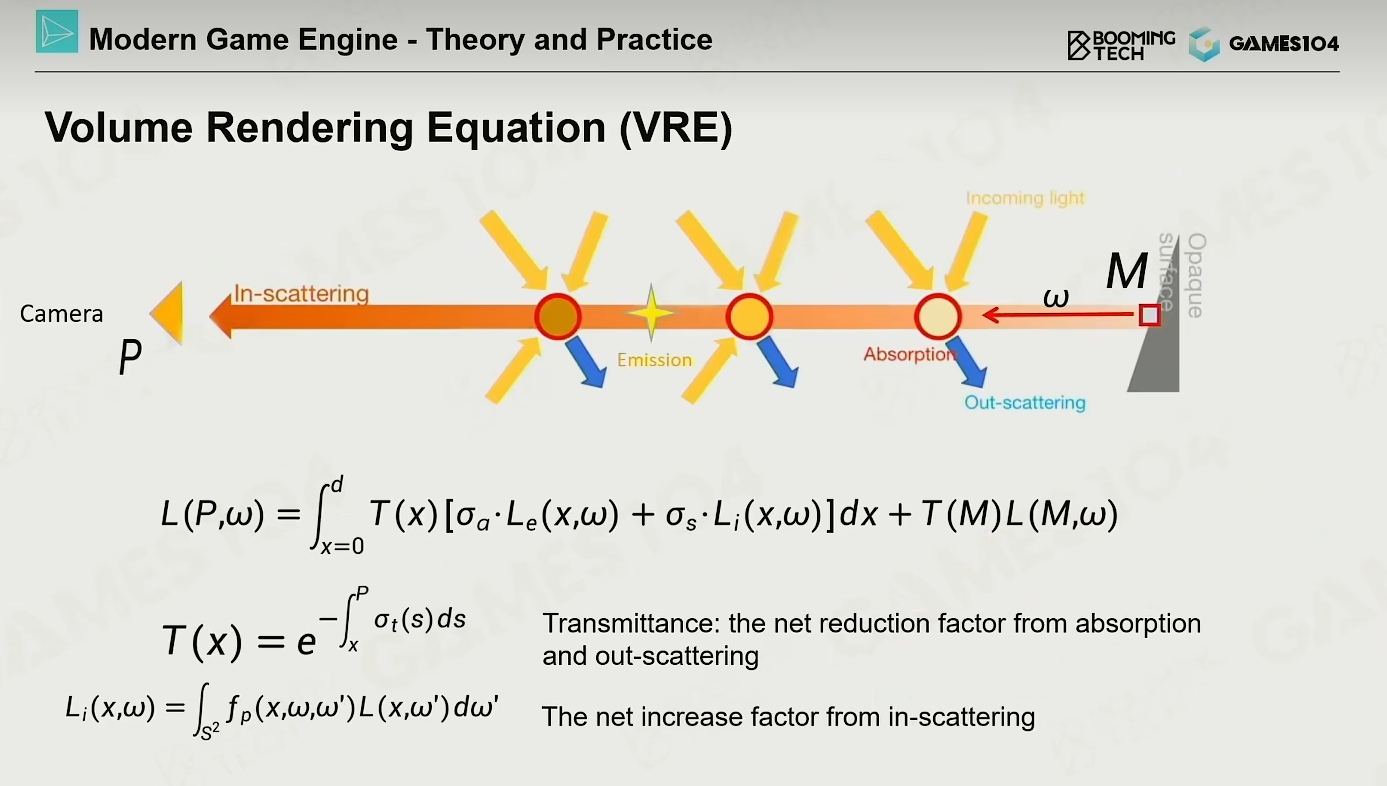

• 通过上面的分解建立辐射传递方程

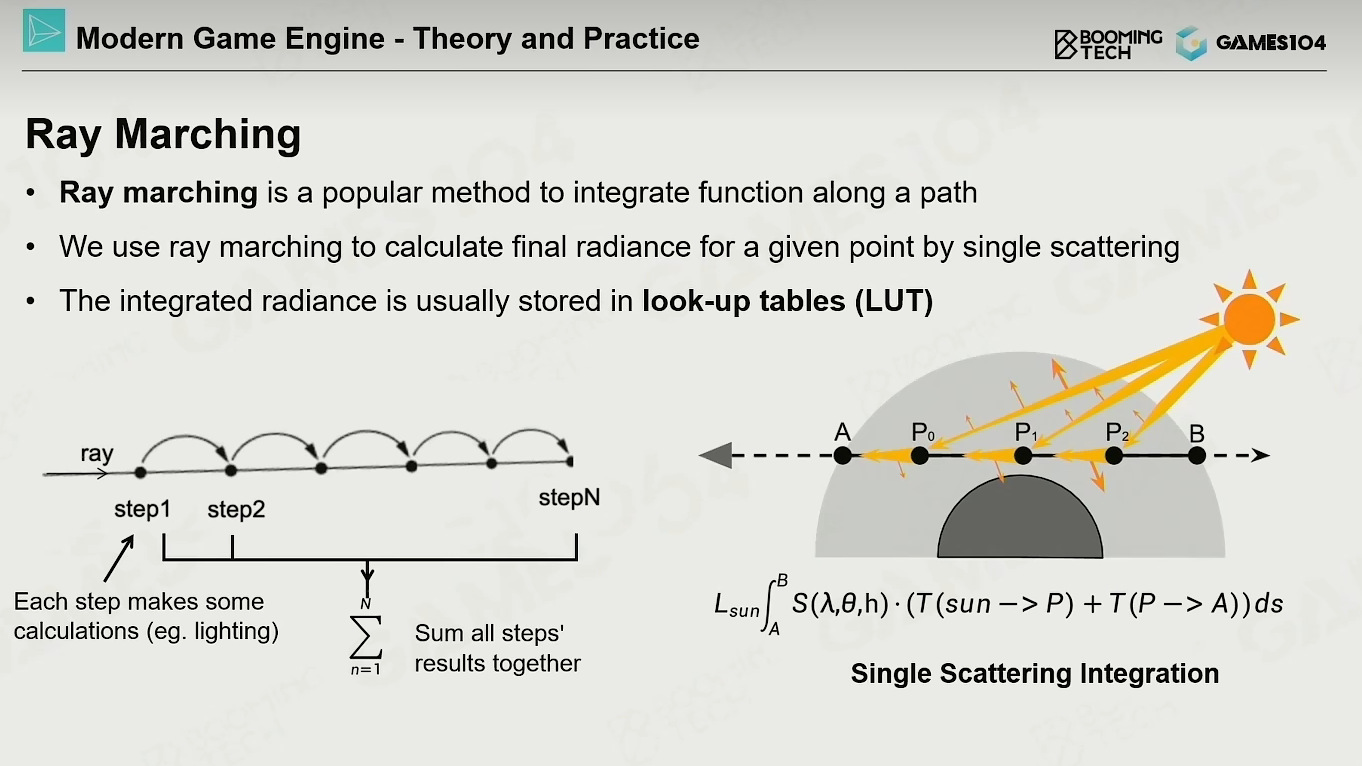

• 基于体积的渲染：通过M点开始的传播获路径积分来获取最后结果
  • M点到P的路径投影积分
  • M点到P的路径下小分子的光学现象叠加

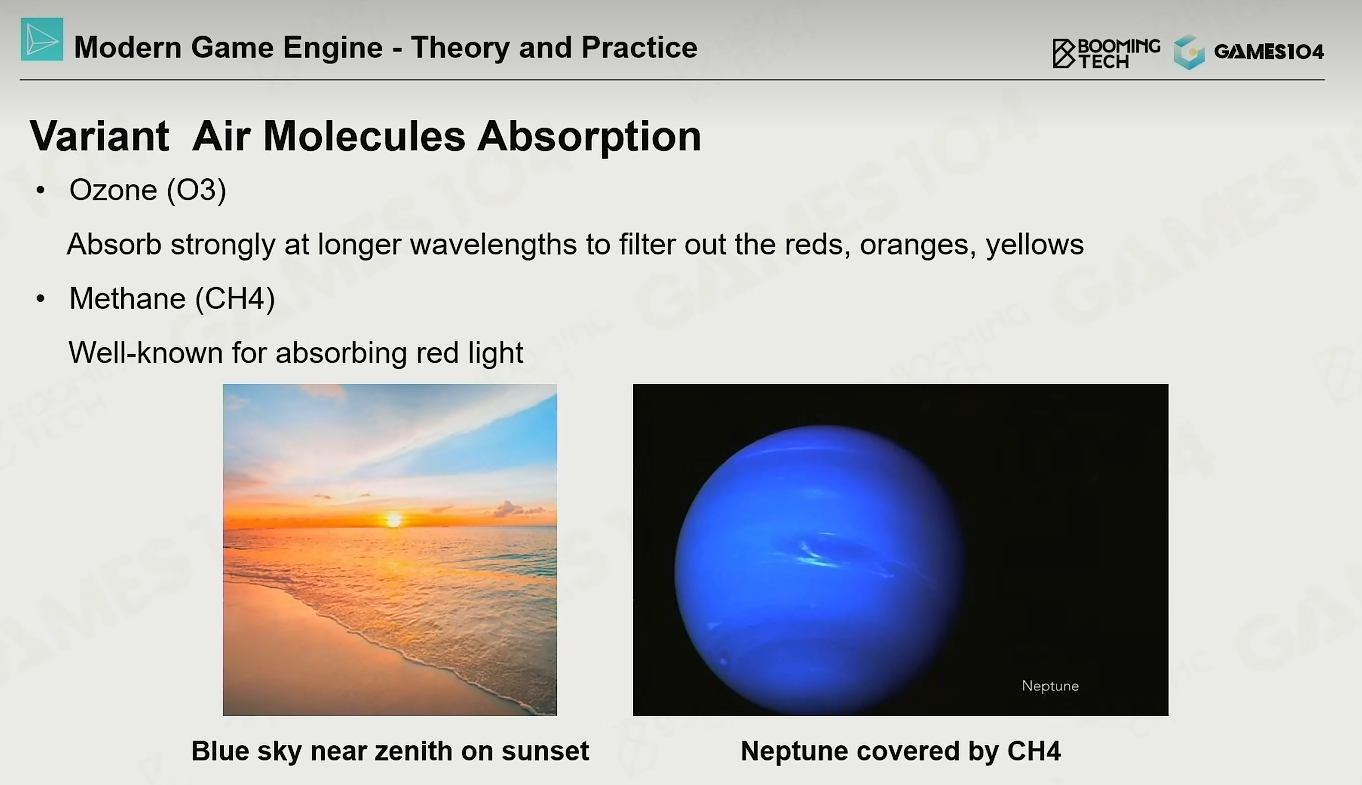

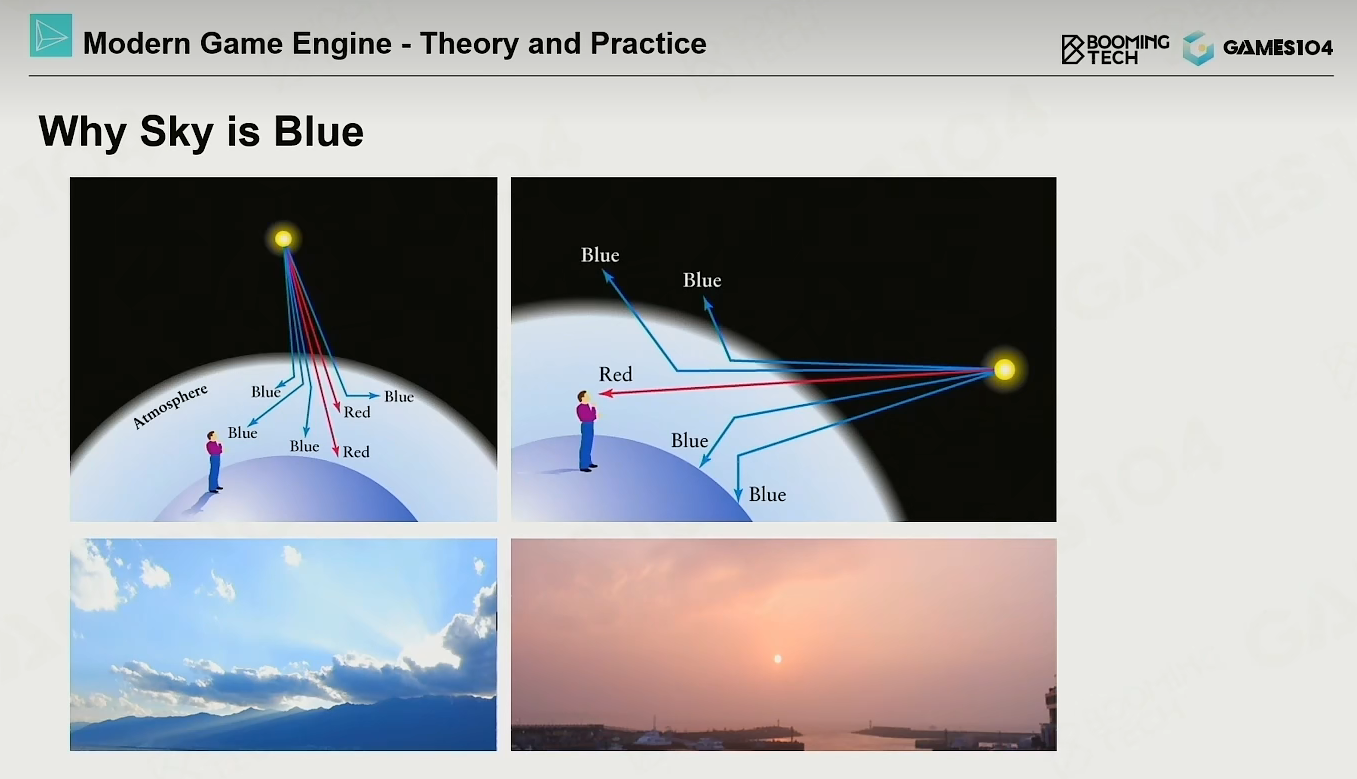

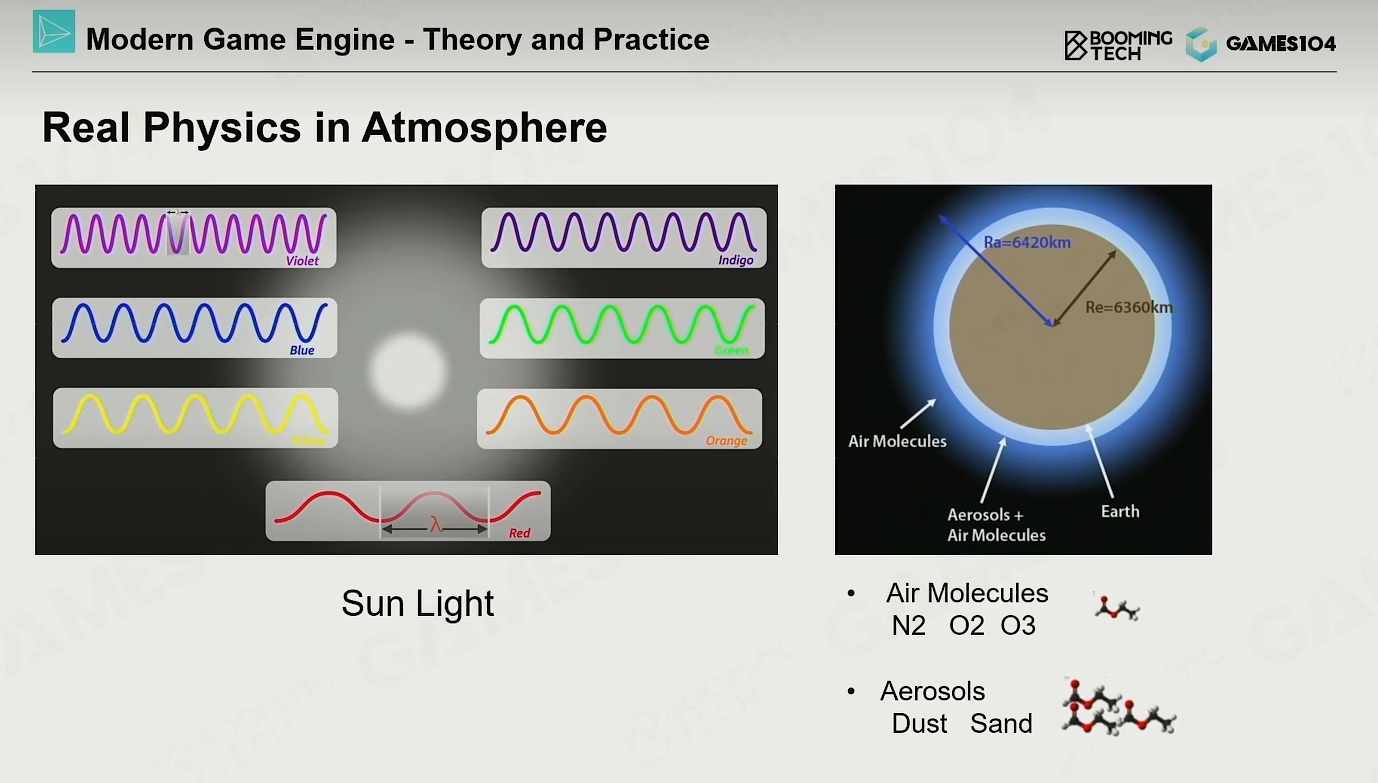

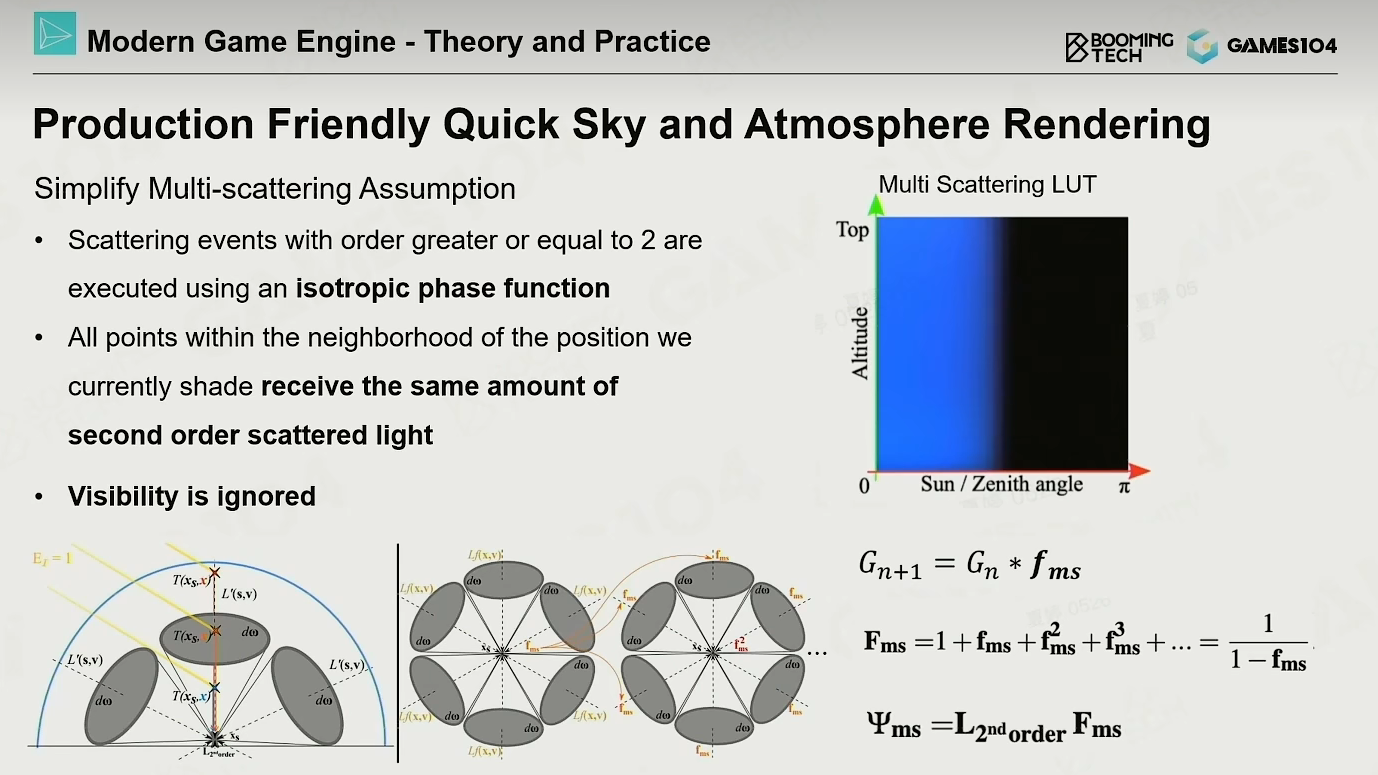

• 真实世界大气中可见光拆分

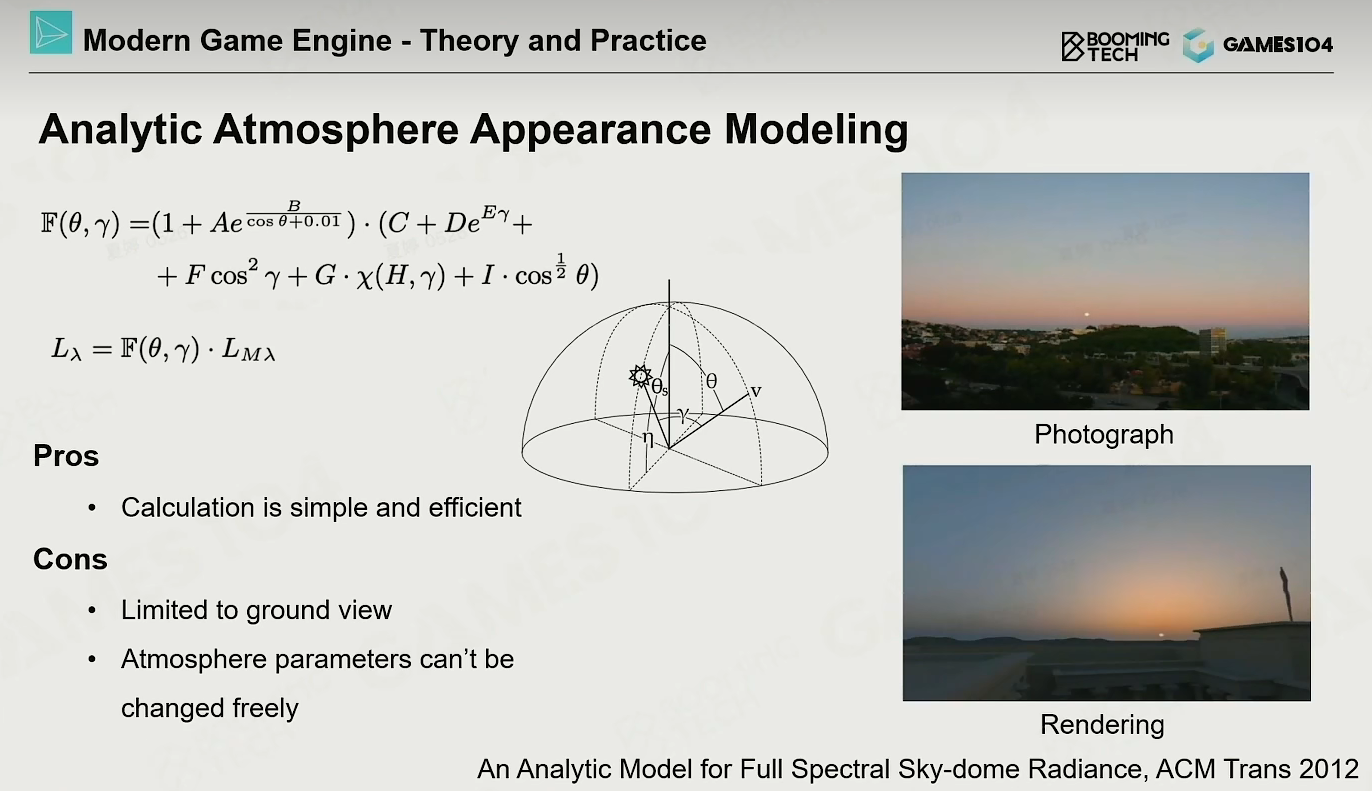

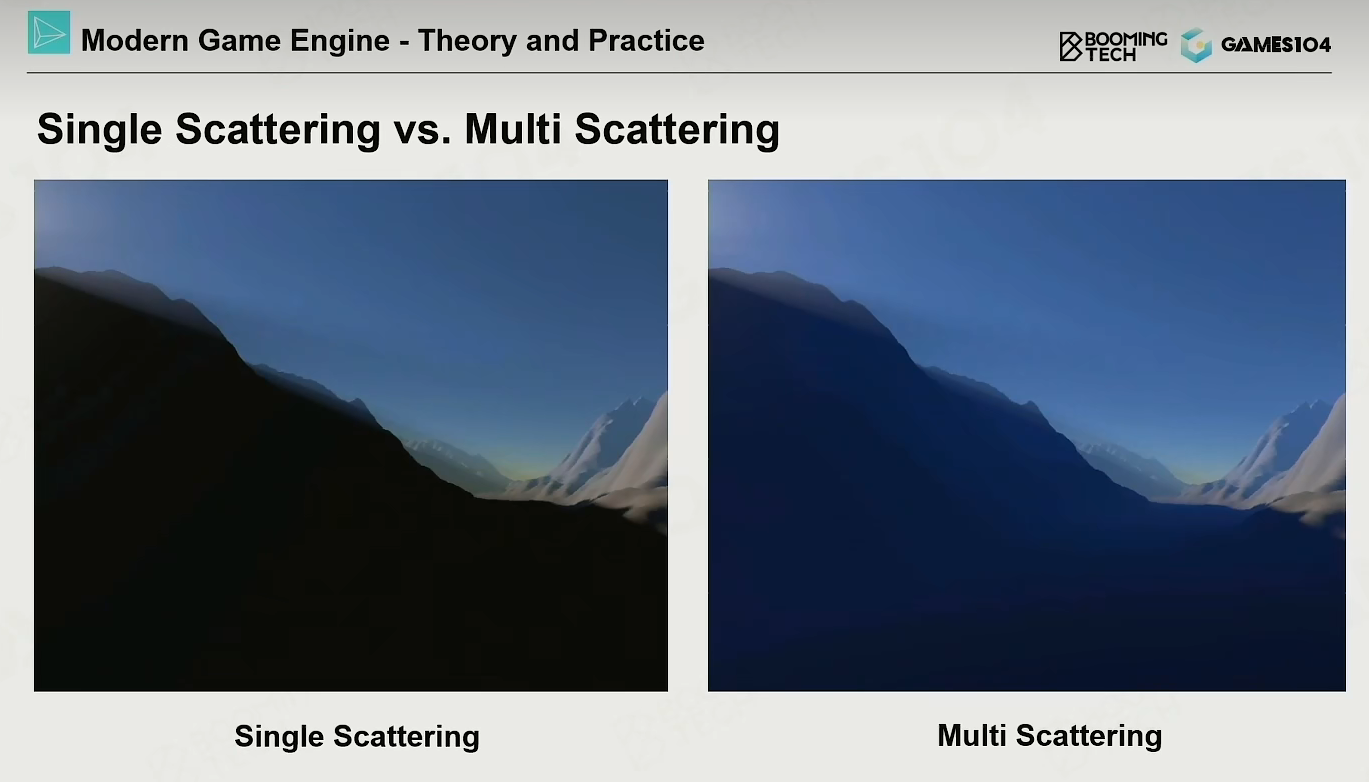

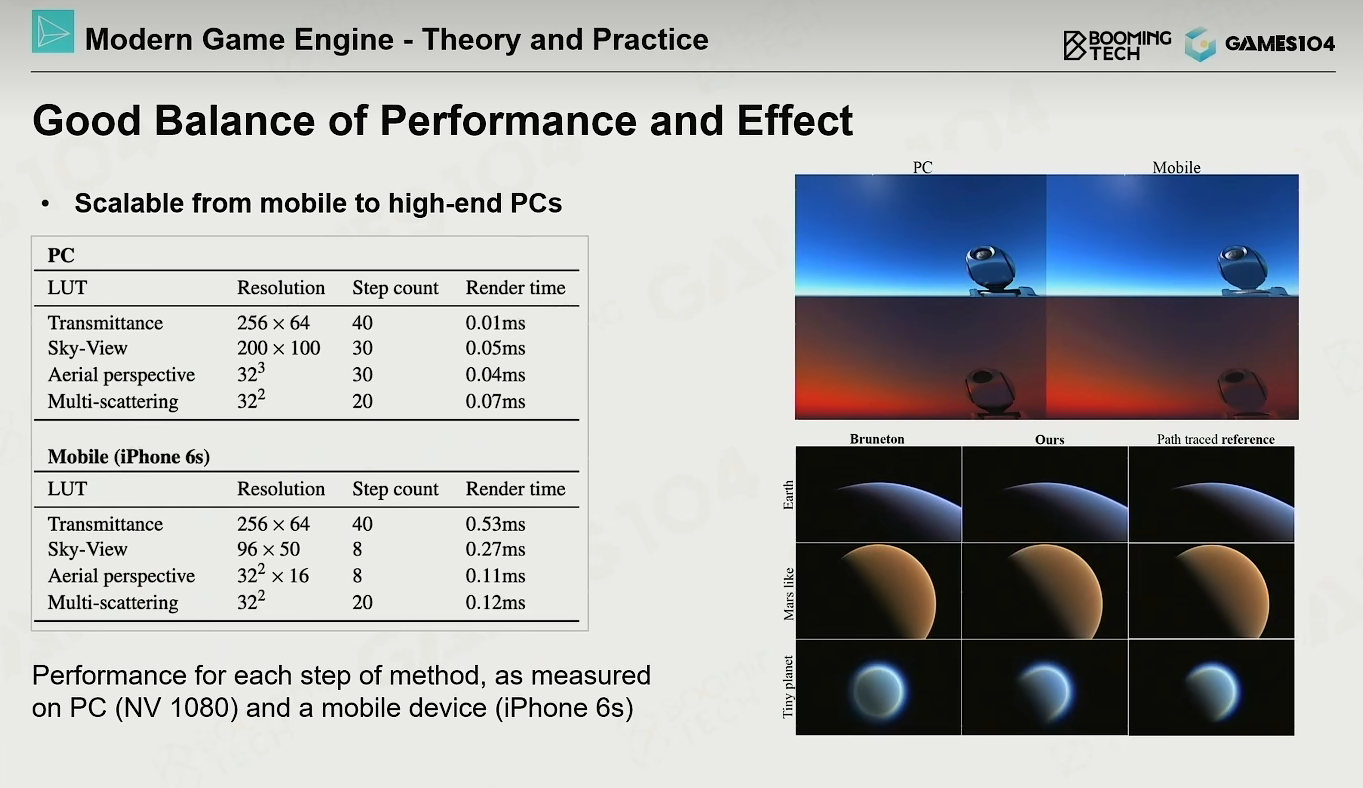

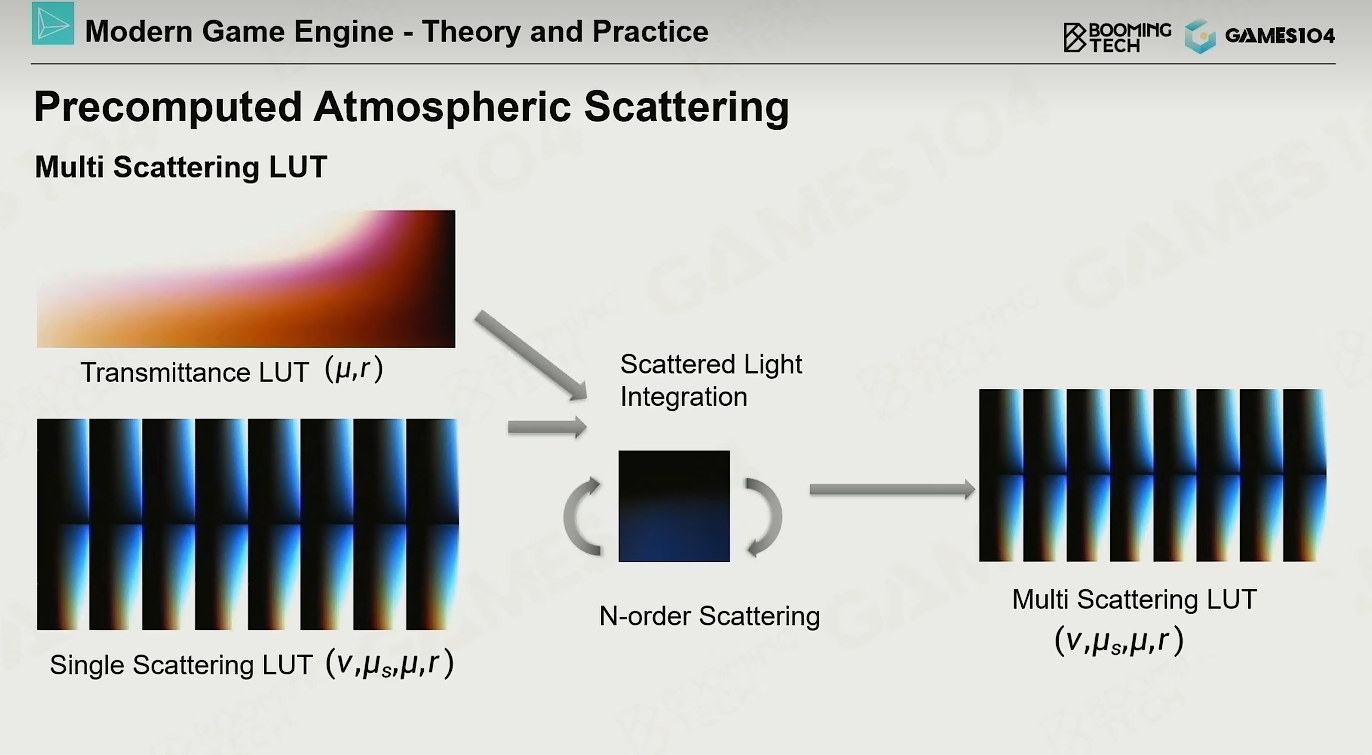

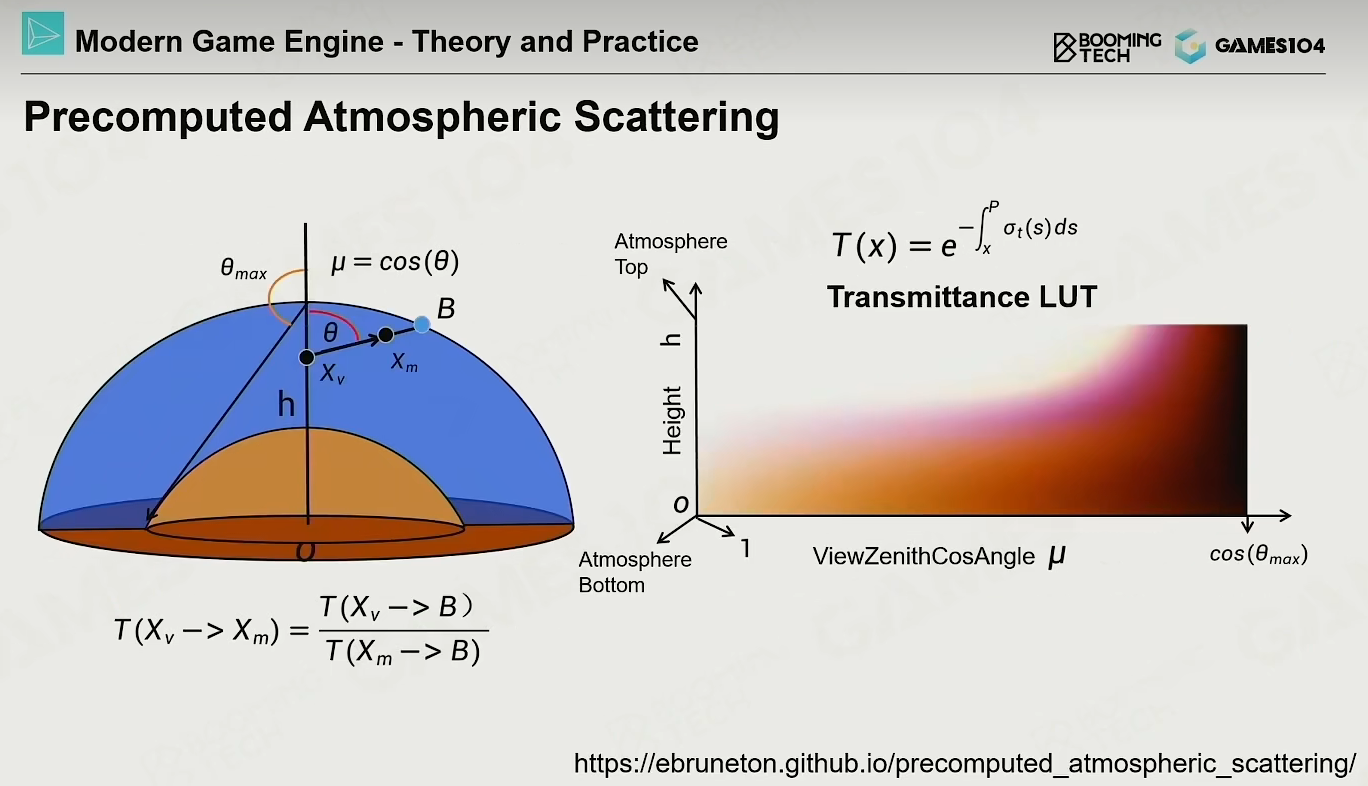

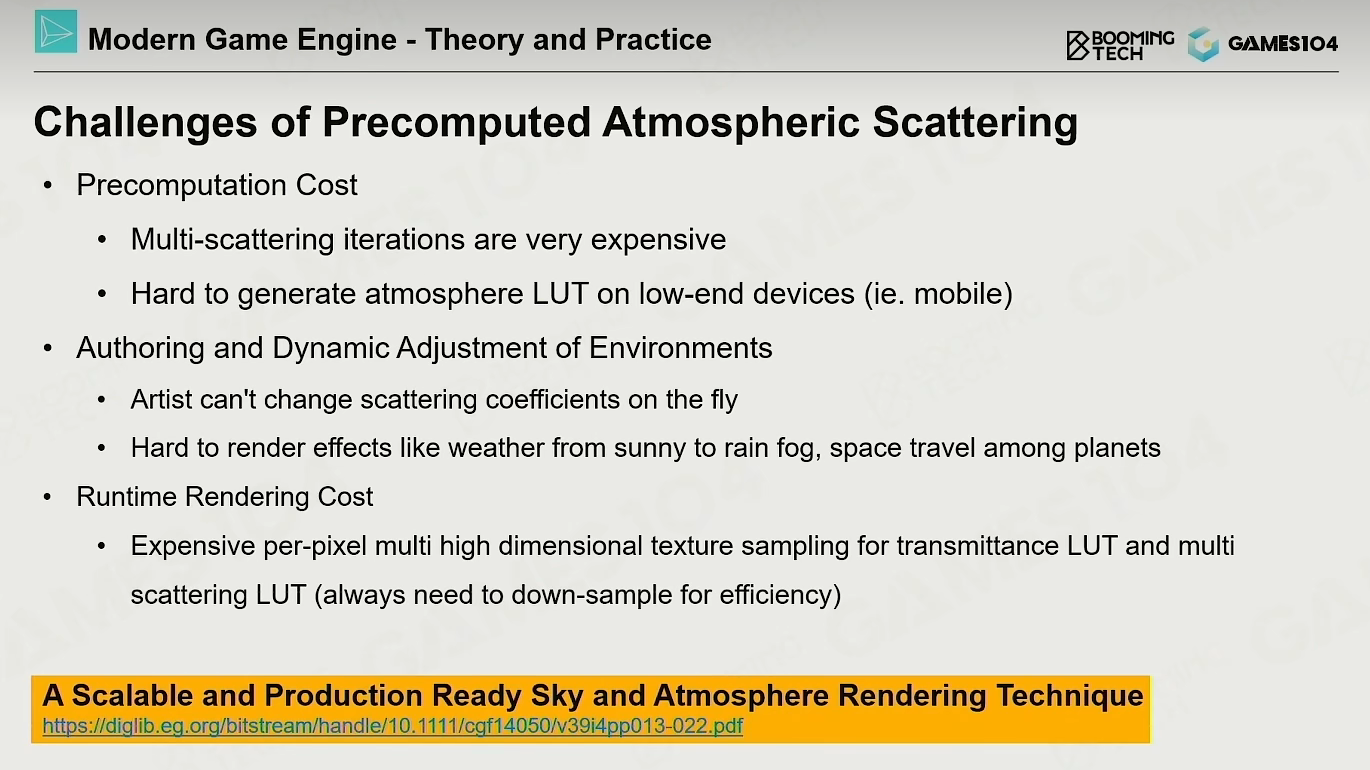

• 天空的颜色和太阳光传播时候经过大气折射分解后的情况有关

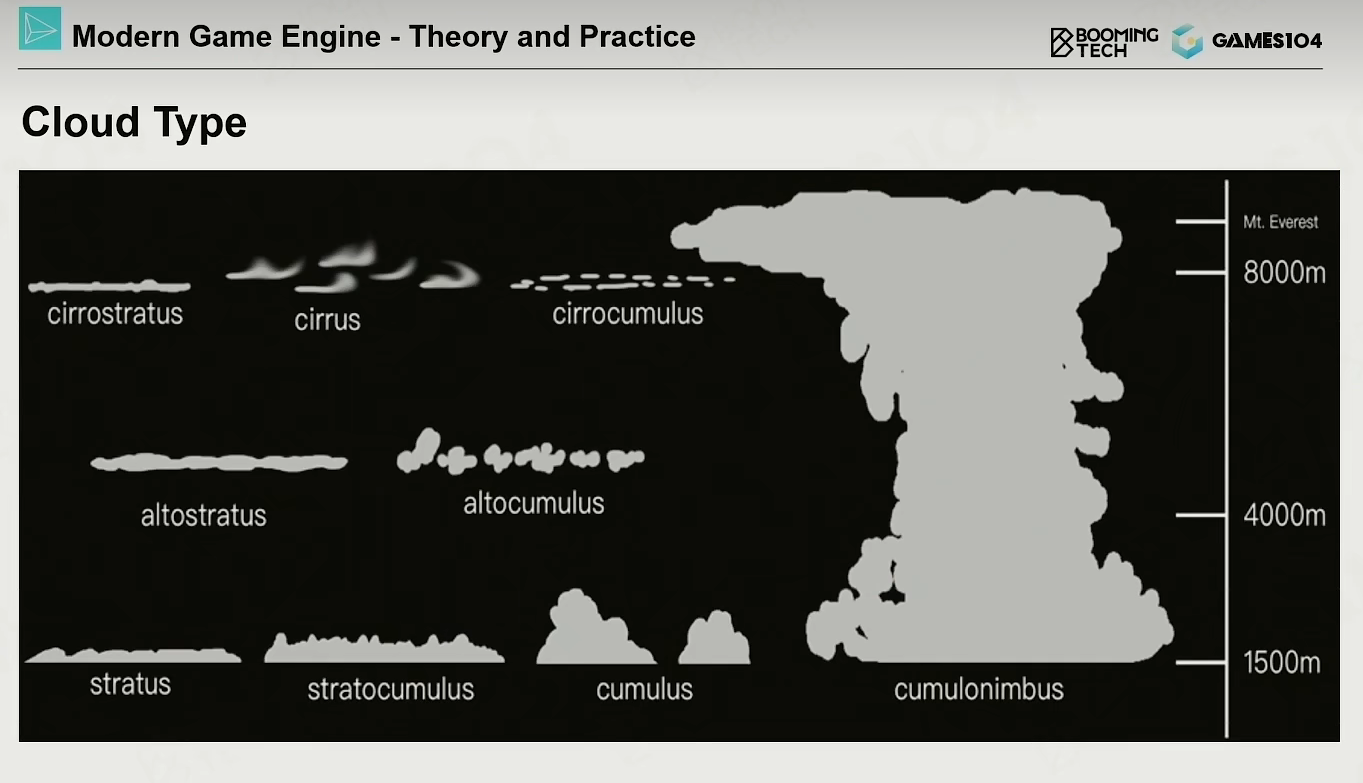

云的处理

早期解决方案

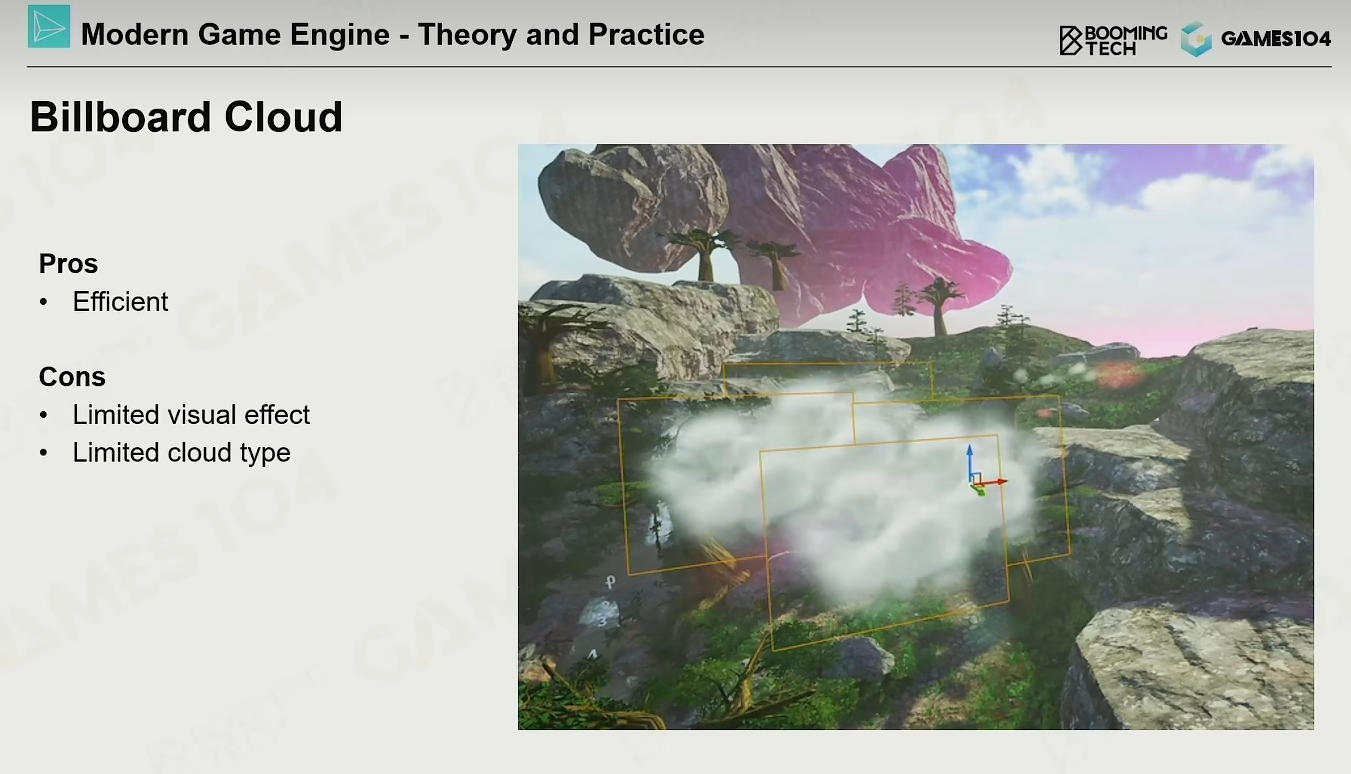

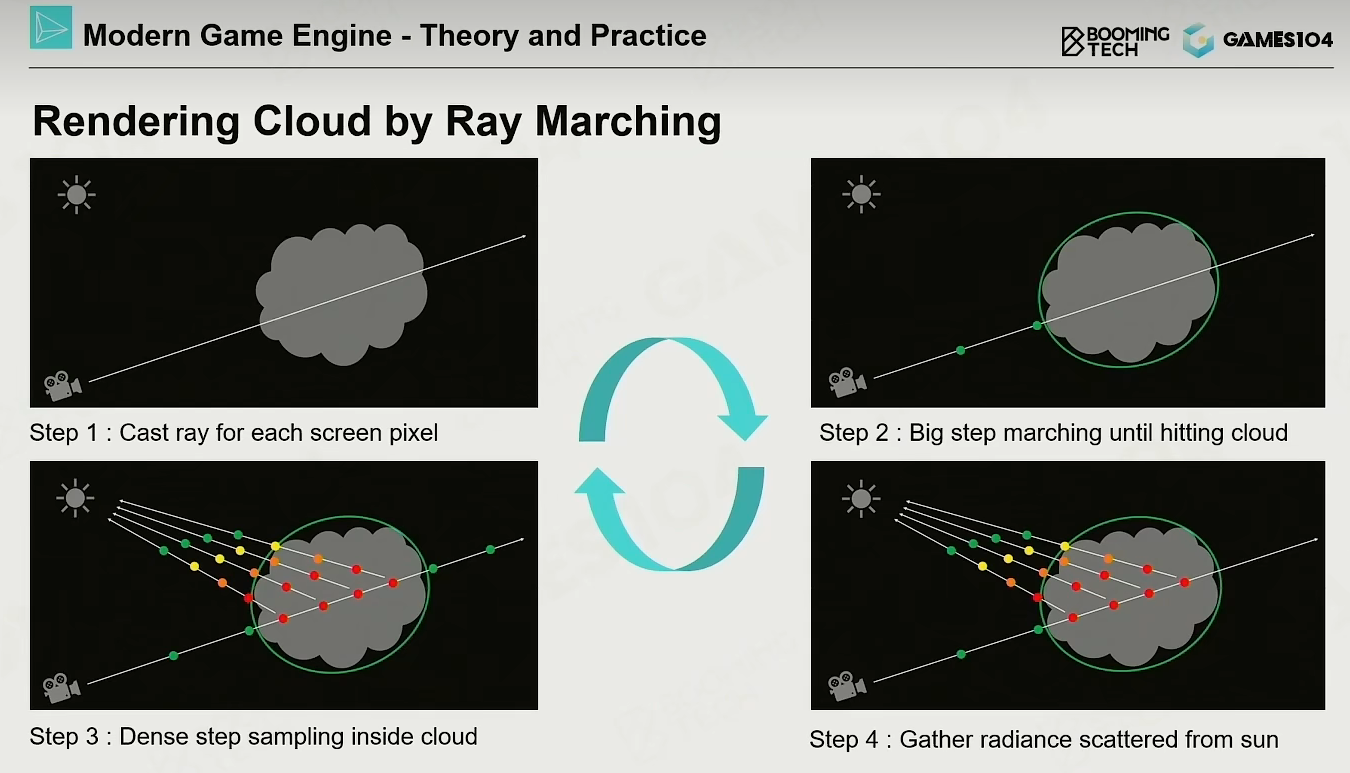

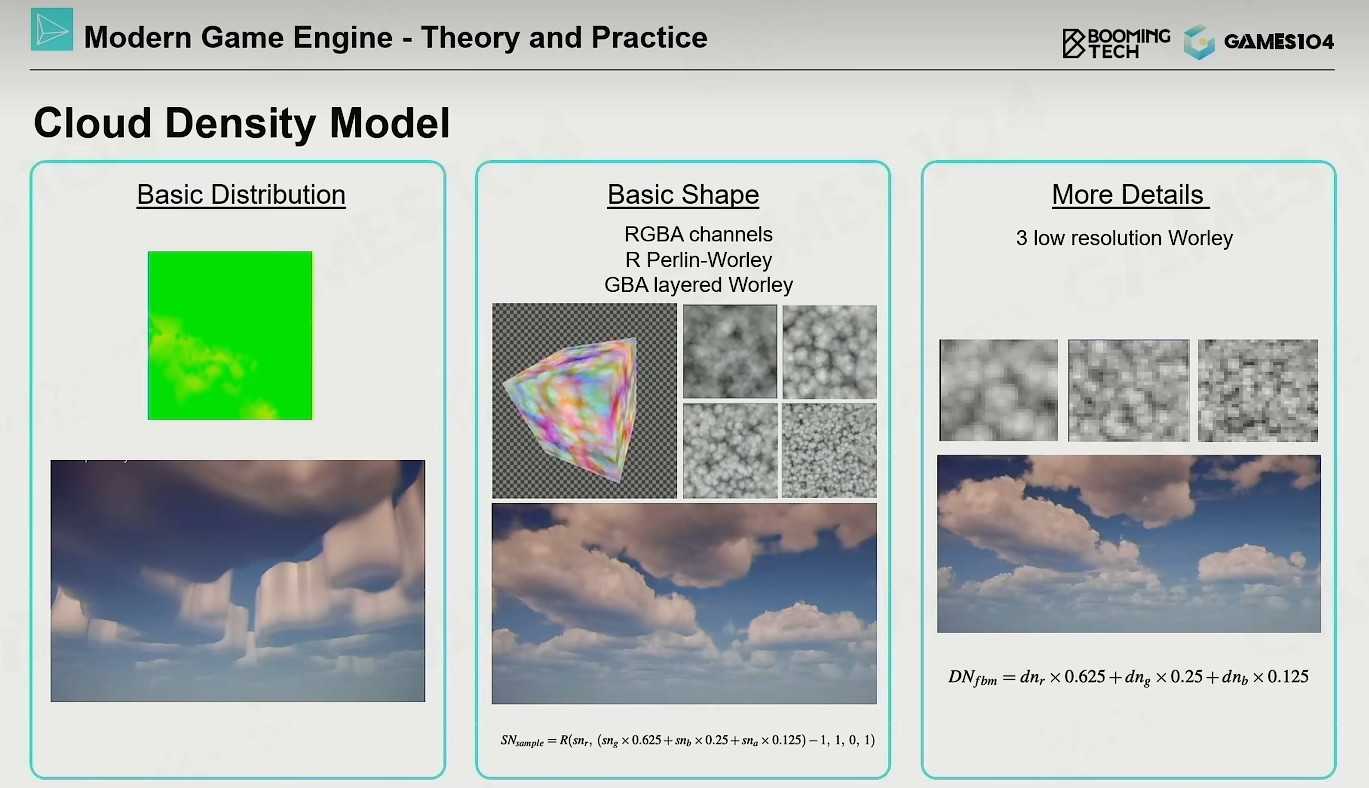

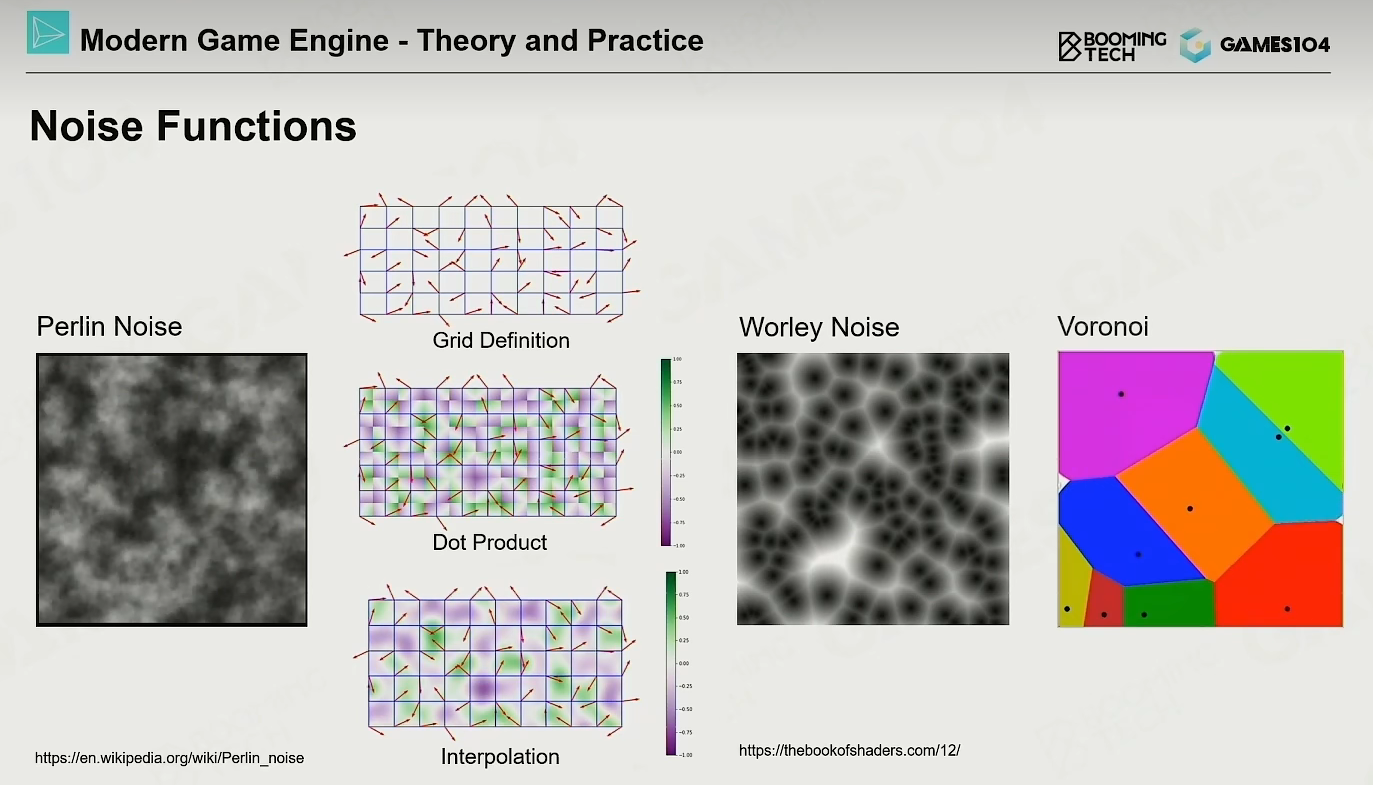

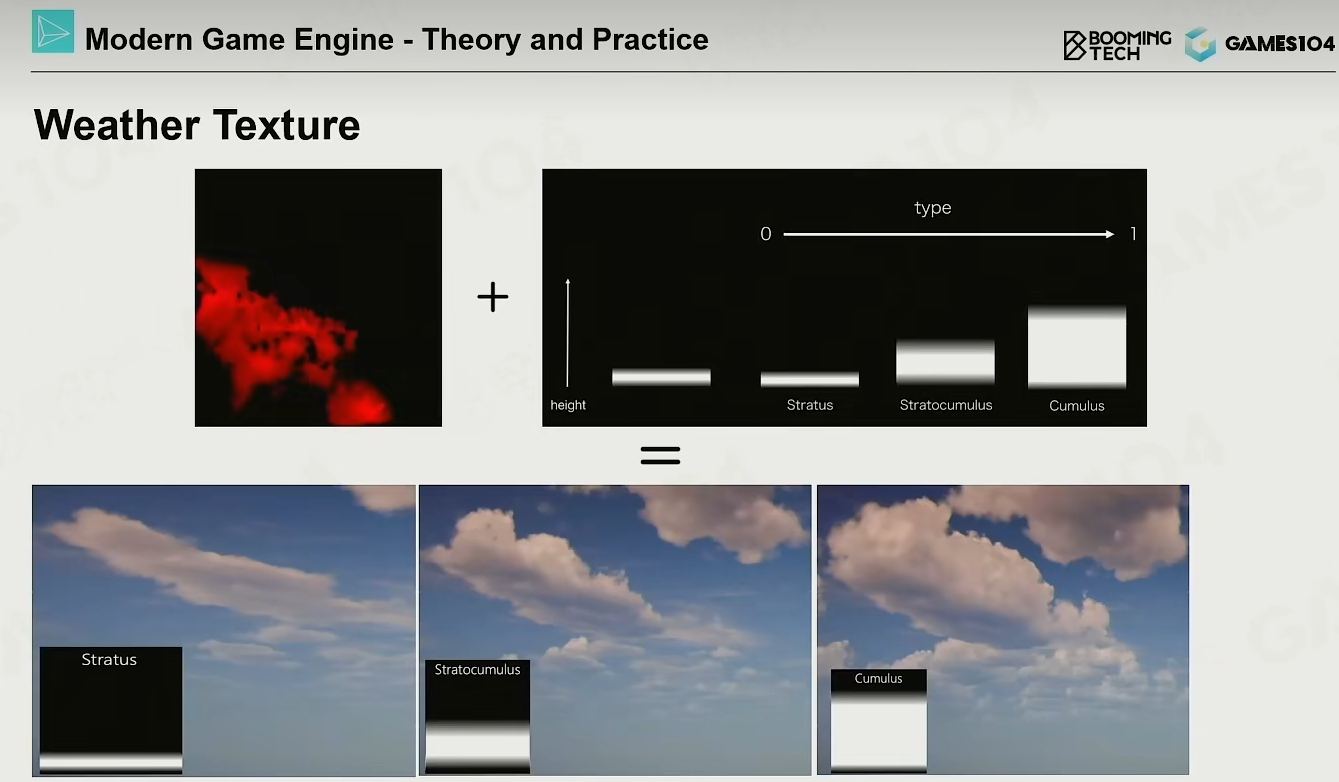

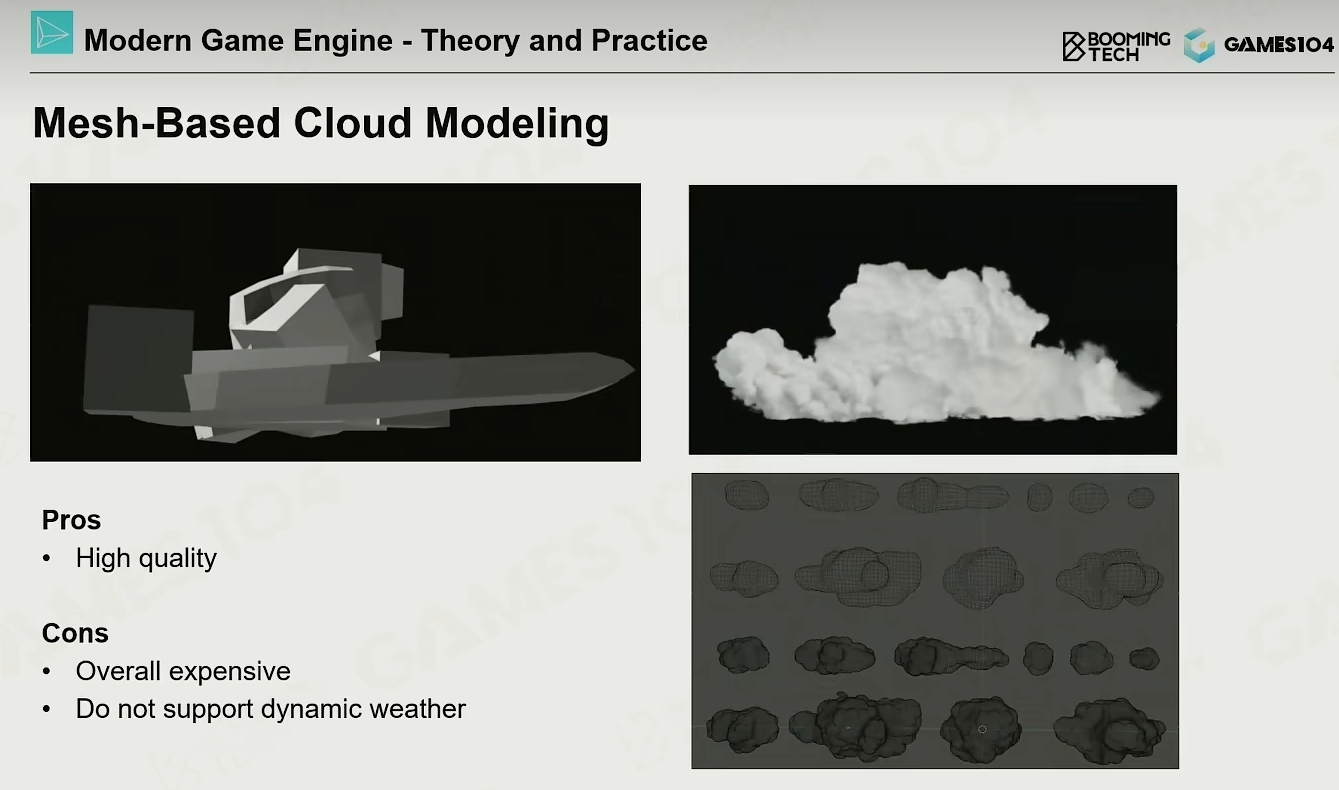

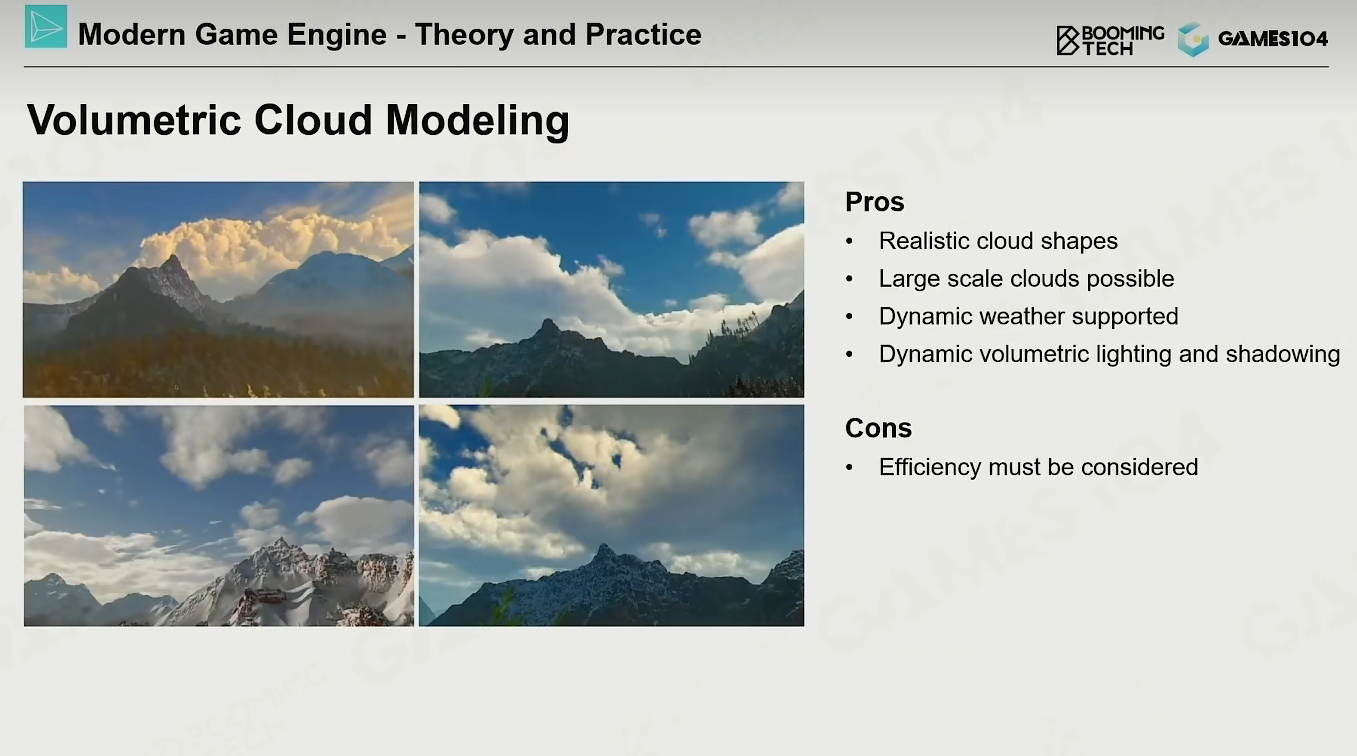

• 使用噪点去产生变化也是非常用的一种算法
