渲染管线与后处理

Info

目的：建立整个知识体系，明白相关的方法和思想

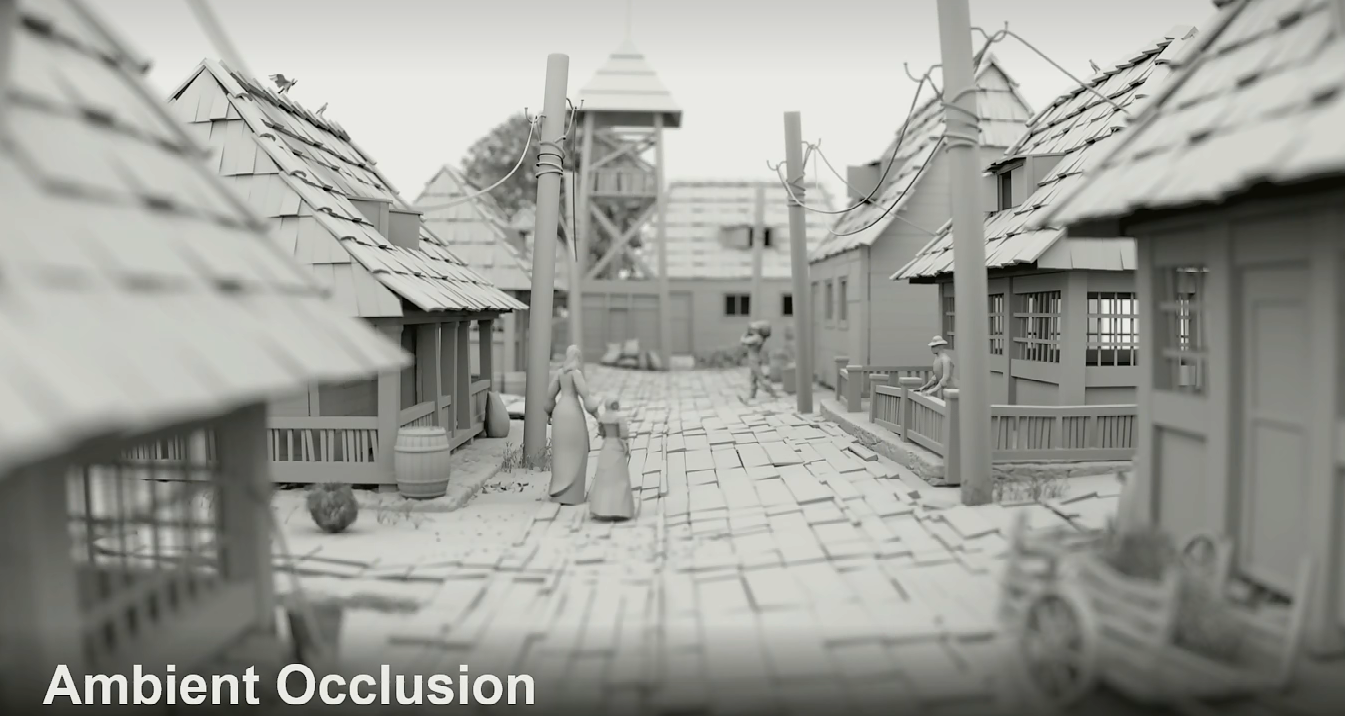

Ambient Occlusion

• AO让结构空间感更加清晰
• 效果：
  在光场中表现出了一定的明暗关系，小凹槽比较黑，凸出的地方比较亮→ 符合生活实践

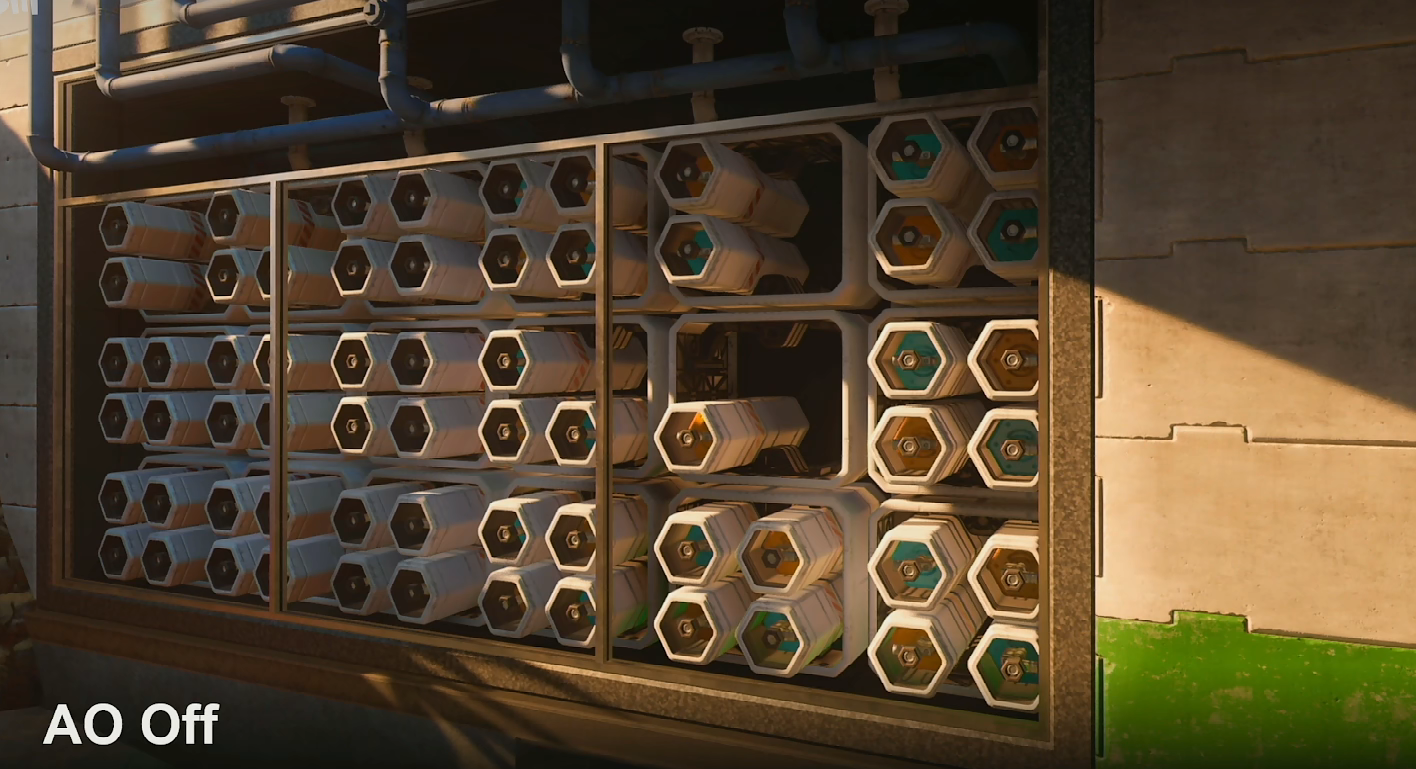

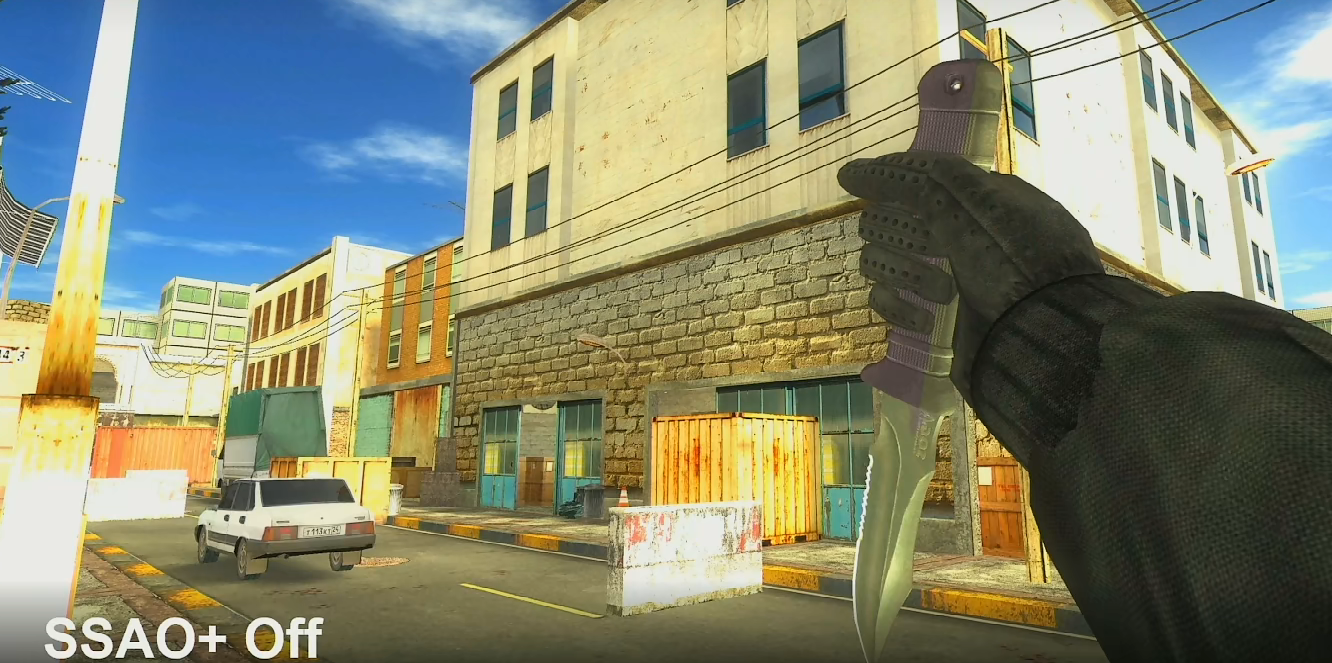

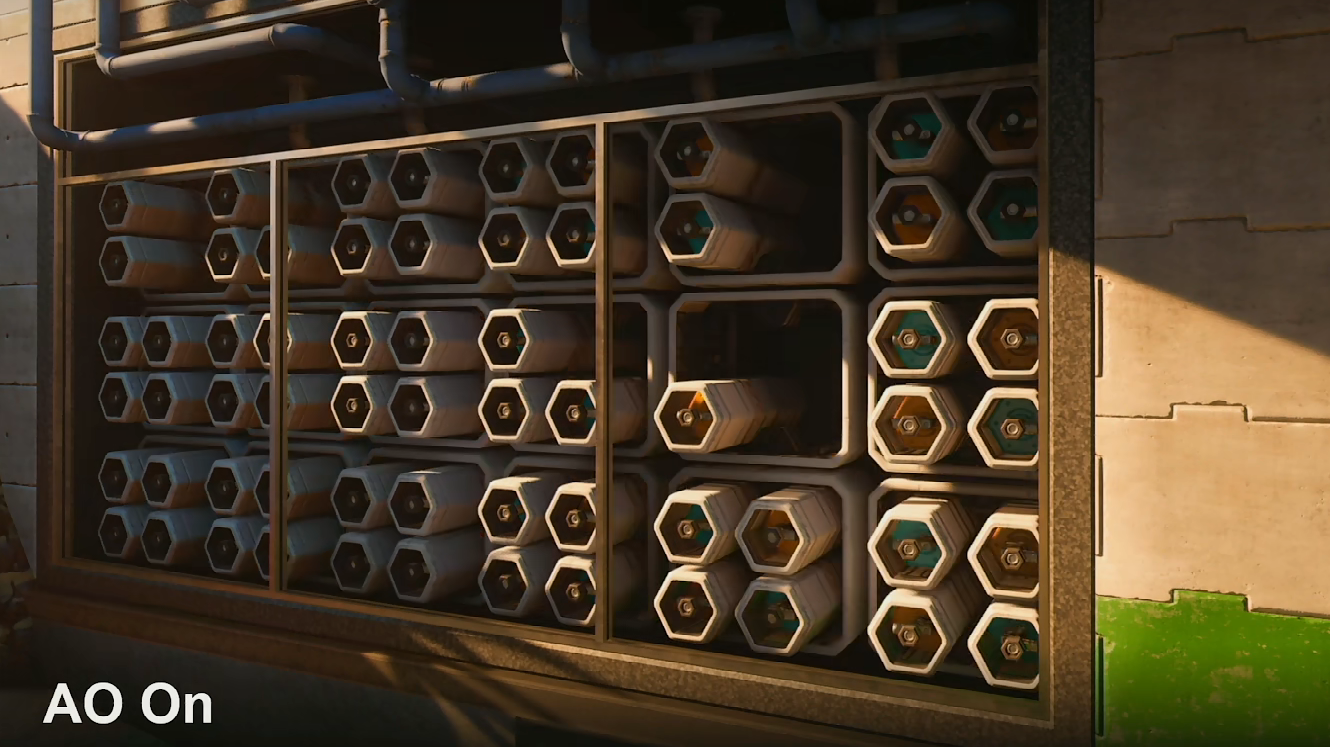

• 对比图

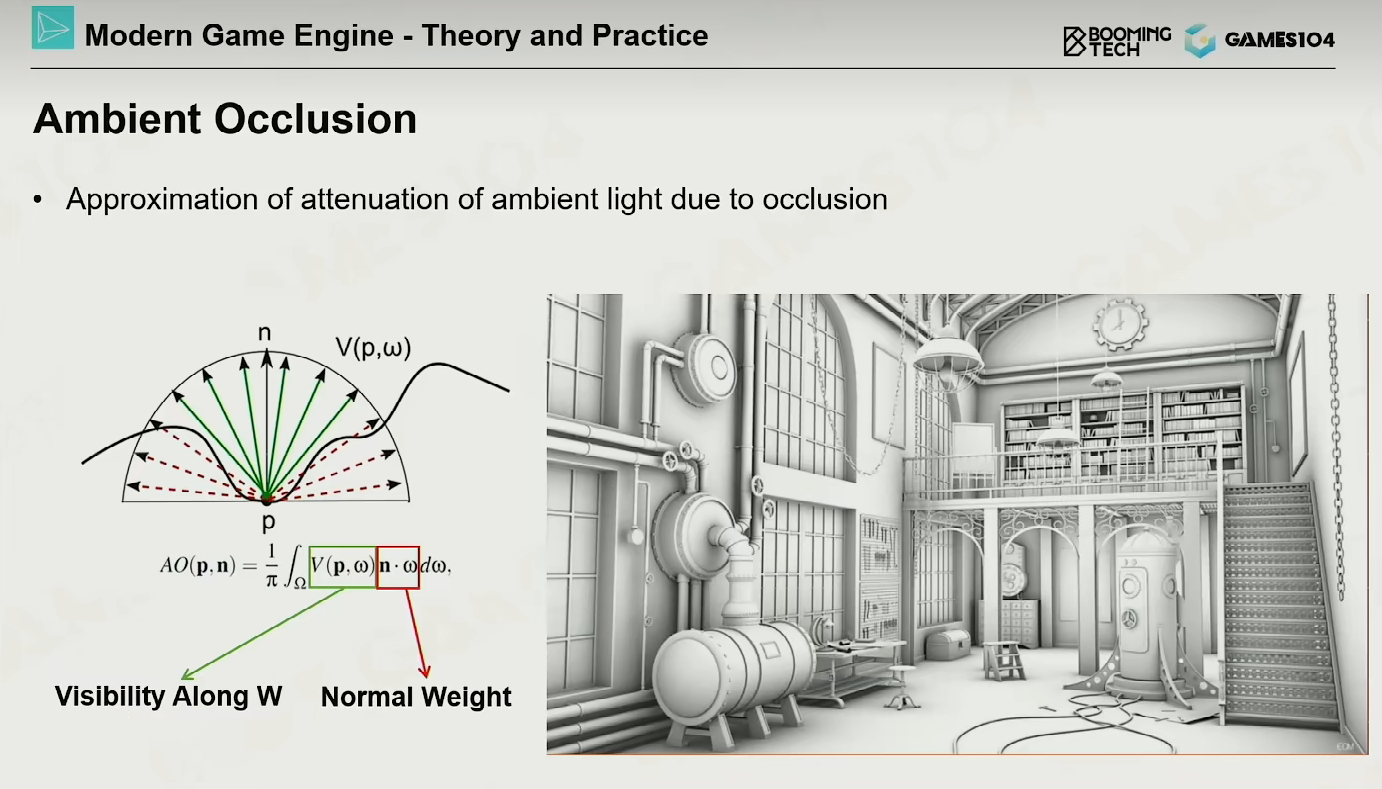

• 数学原理：
  对于表面上的每一个点, 它在它可看到的正半球面，只能看到部分天光，其他天光被周围的几何遮挡住了.

• 法线只能提现明暗变化，不能告诉几何变化.

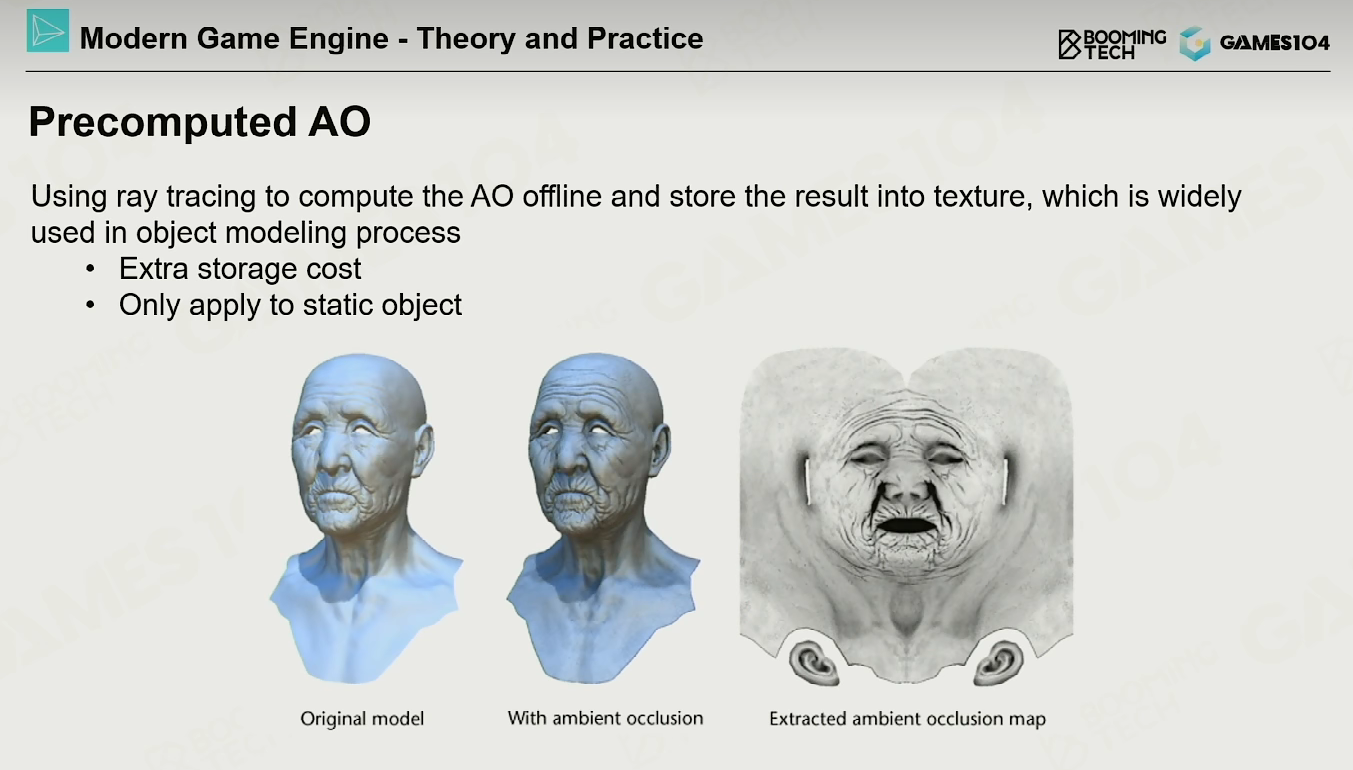

• 加入AO烘培贴图(右)可以丰富角色的几何细节
  • 通过预计算完成

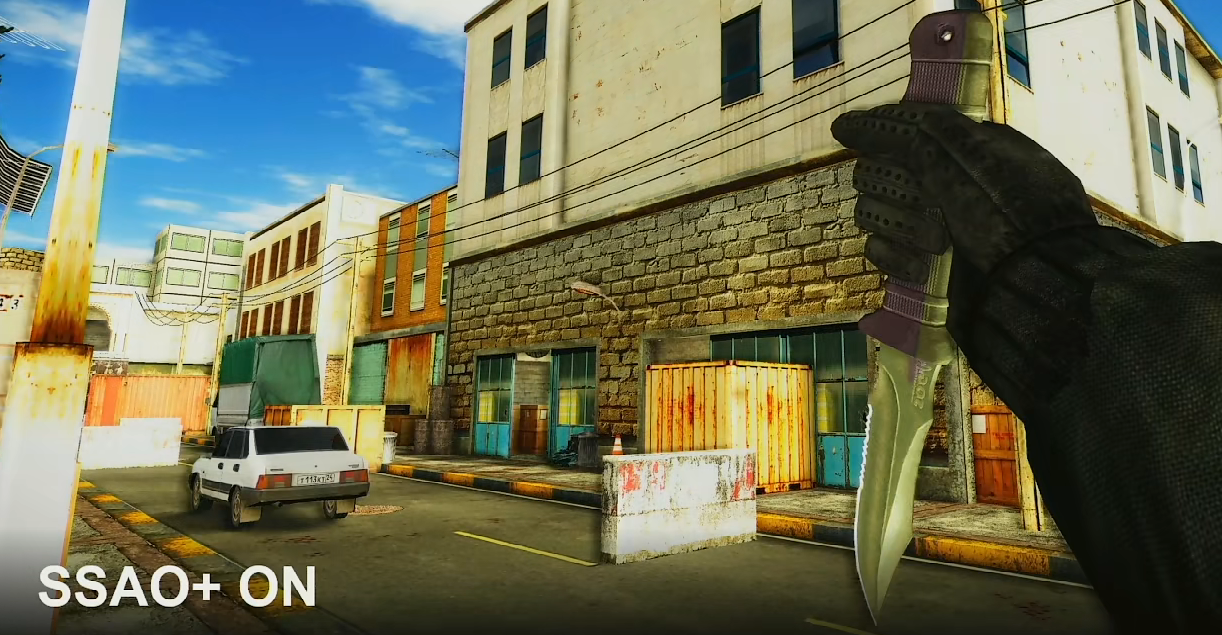

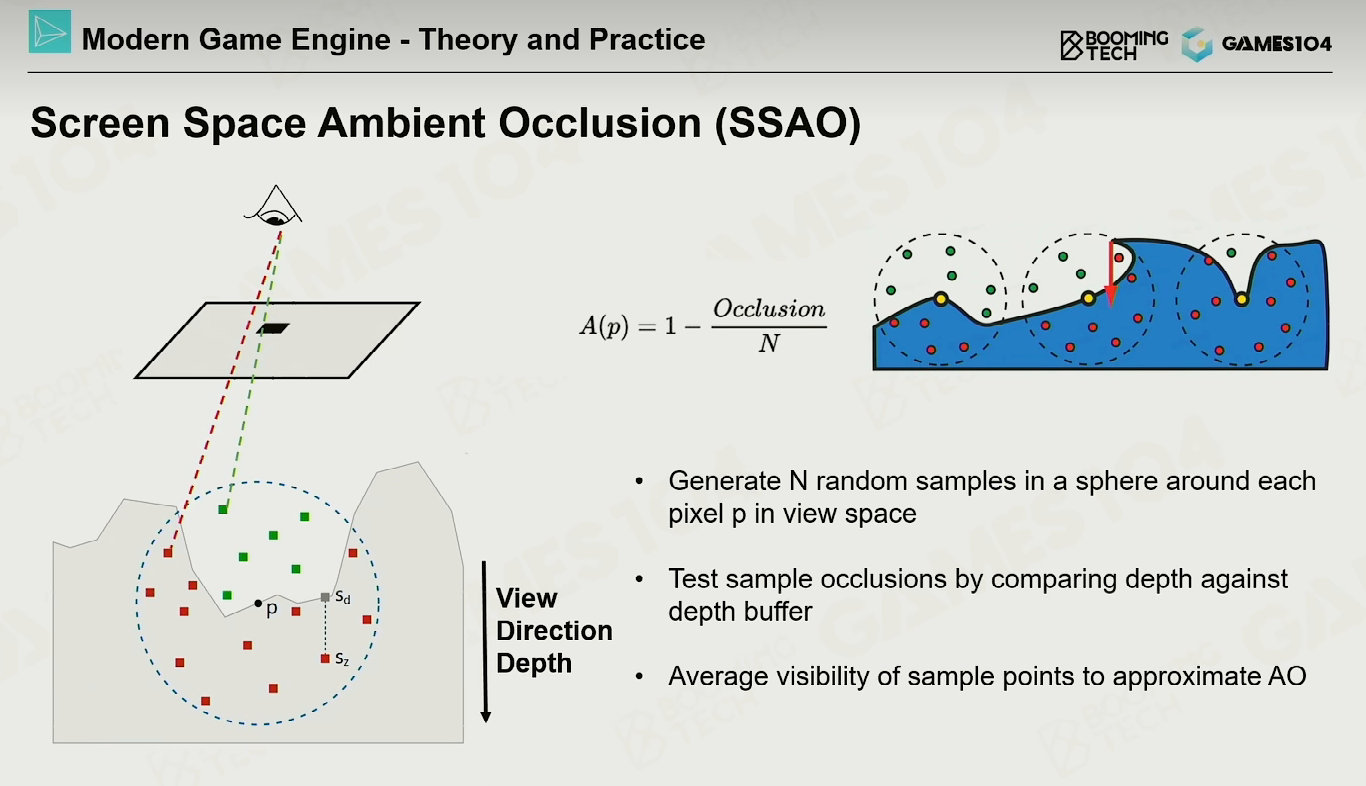

• SSAO的思想：
  • 通过相机渲染可以得到一帧场景图, 这帧图像包含颜色信息和深度信息。
  • 把每个点的深度信息连接到一起就能得到一张height field, 然后通过height field可知道每个区域的自遮挡关系。
• 方法:
  • 从眼睛中射出一根光线相交到看到物体的某一个点(比如P)，可以获得这个点的三维空间坐标。
  • 以相交P点为球心，给定一个半径创建一个球，随机洒若干个采样点。
  • 用相机去投射采样点，可以知道它的深度，若它深度比ZBuffer的深度更近表示它在可以看到光的地方，反之表示被某个几何挡住了。
  • 最后被挡住的采样点记录为Occulusion, 总的数量记录为N，可以创建一个简单的工程。

Info

这里很重要的一个思想是Screen Space, 通过局部采样几何信息来避免对整个世界的运算。

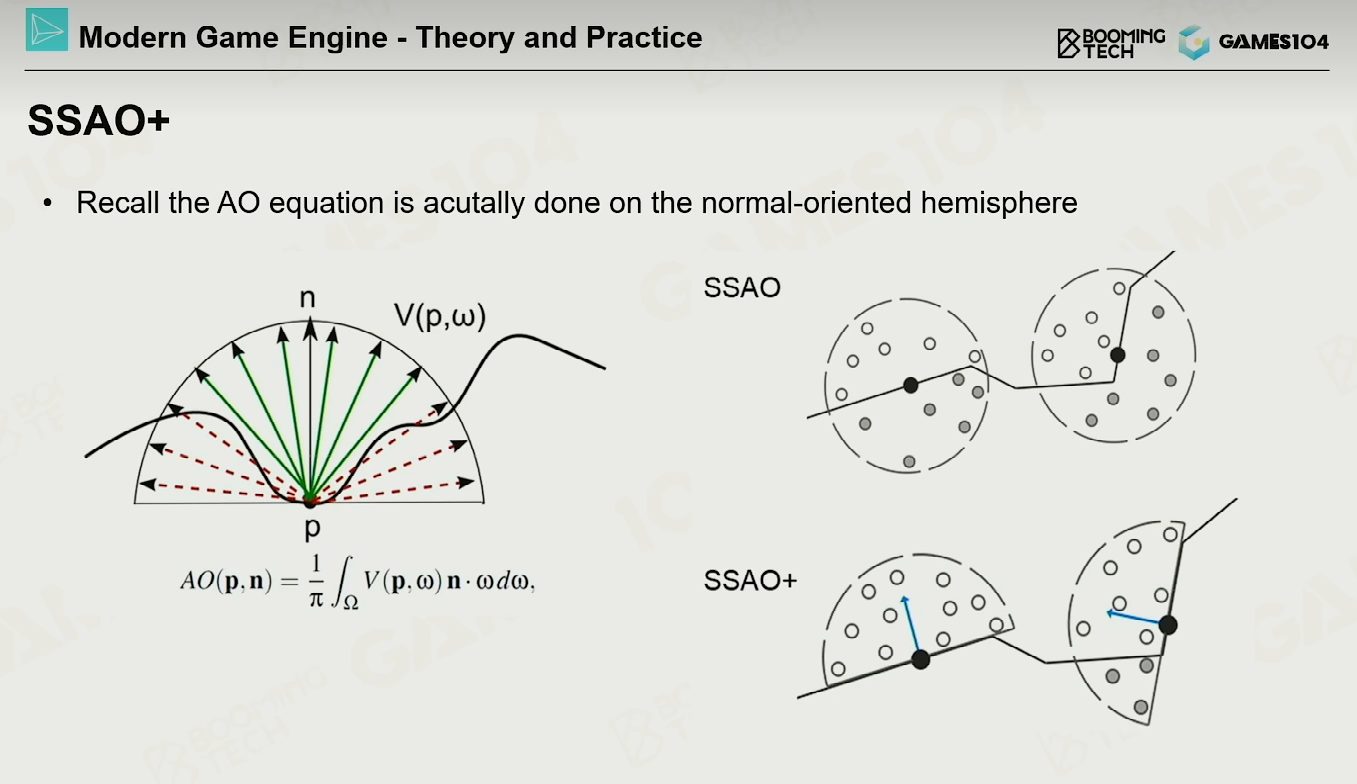

• 通过法线朝向只需要计算对应的半球，会优化SSAO另外一个半球采样点无效的问题

• 缺点：
  距离较远的遮挡物也会产生遮挡效果，这个是由于屏幕空间无法区分的原因

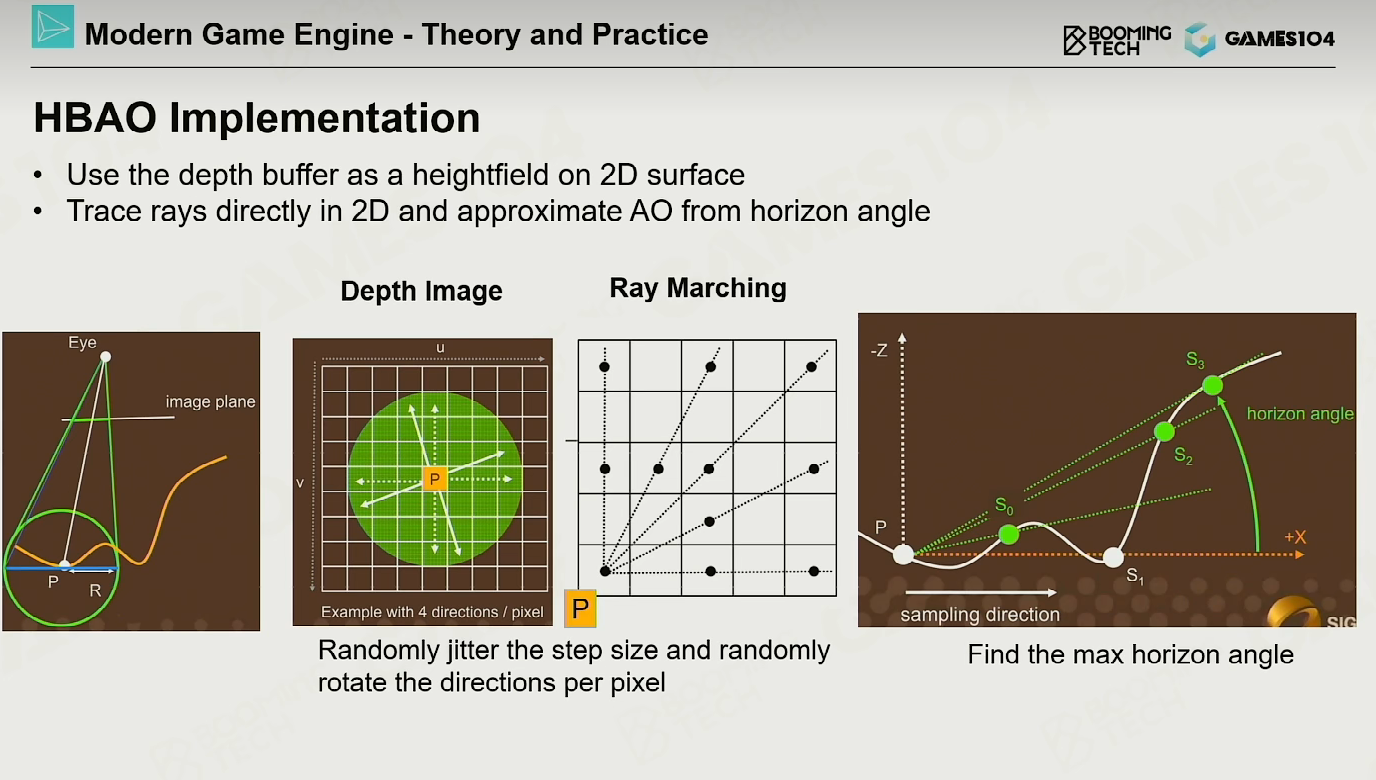

• 求球面空间的可见性

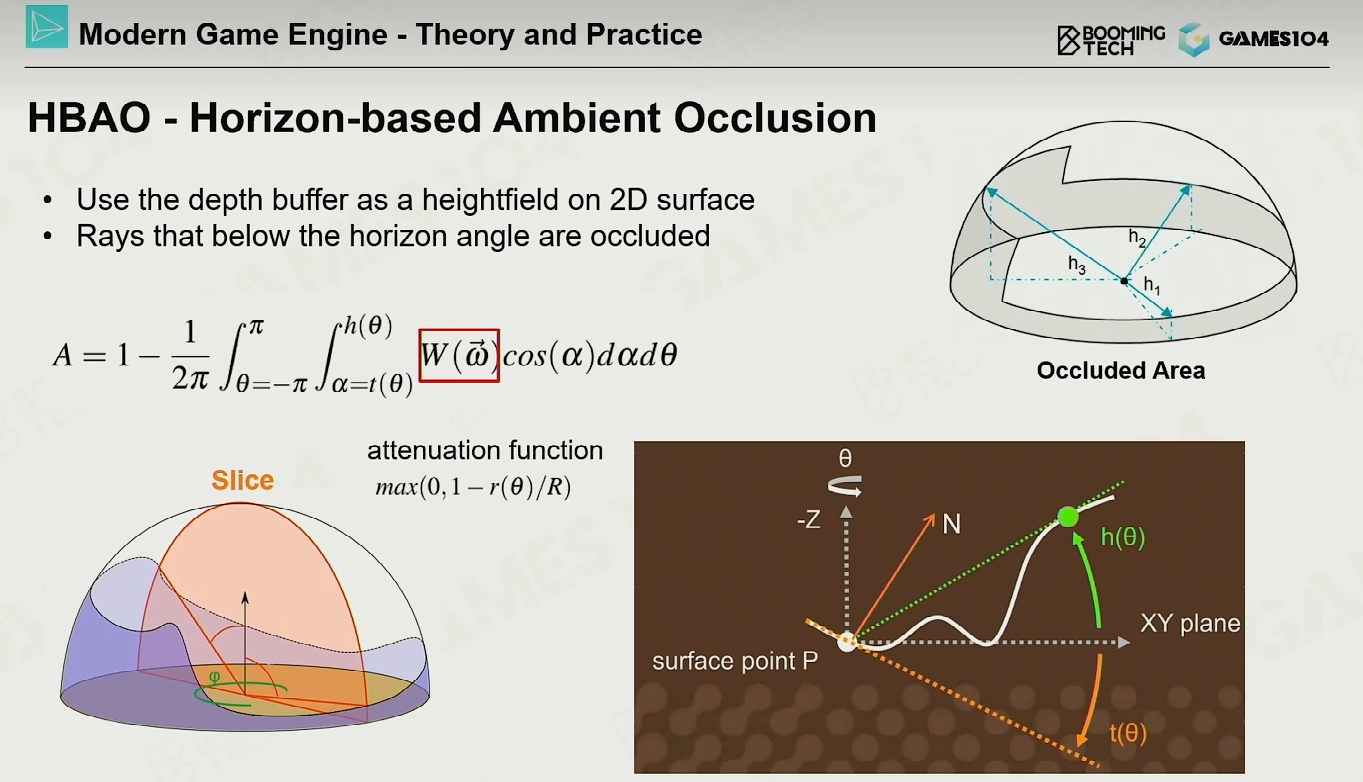

• 通过slice切片旋转找到光线刚好通过最高遮挡点的仰角，最后可得到一个遮挡区域图.
  然后估算出多大区域的天顶是可见的。

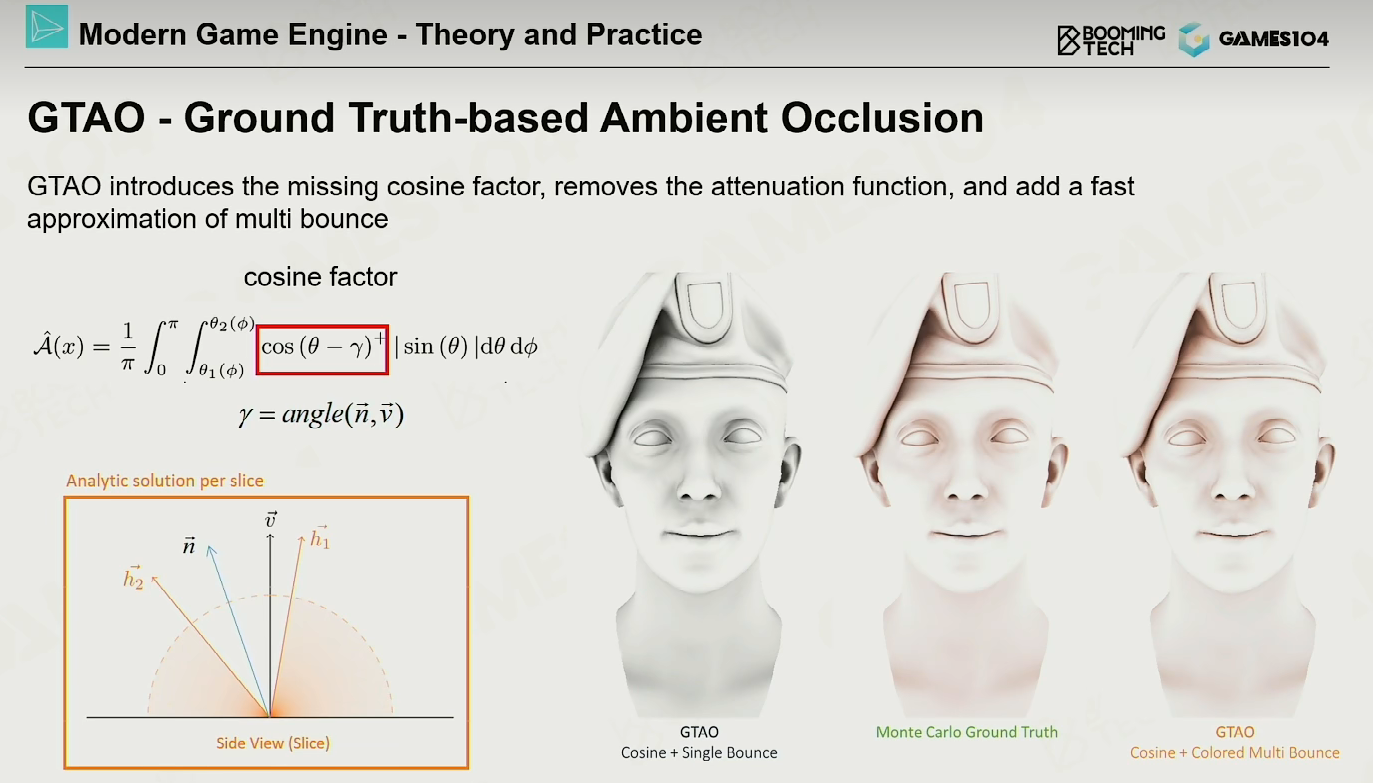

• hack: 认为距离很远遮挡物对AO没有变化，图中的红色方框的表达式.

• 不同角度射出来的光的强度不一样，通过红色方框的表达式可知把入射角加入了计算。

Info

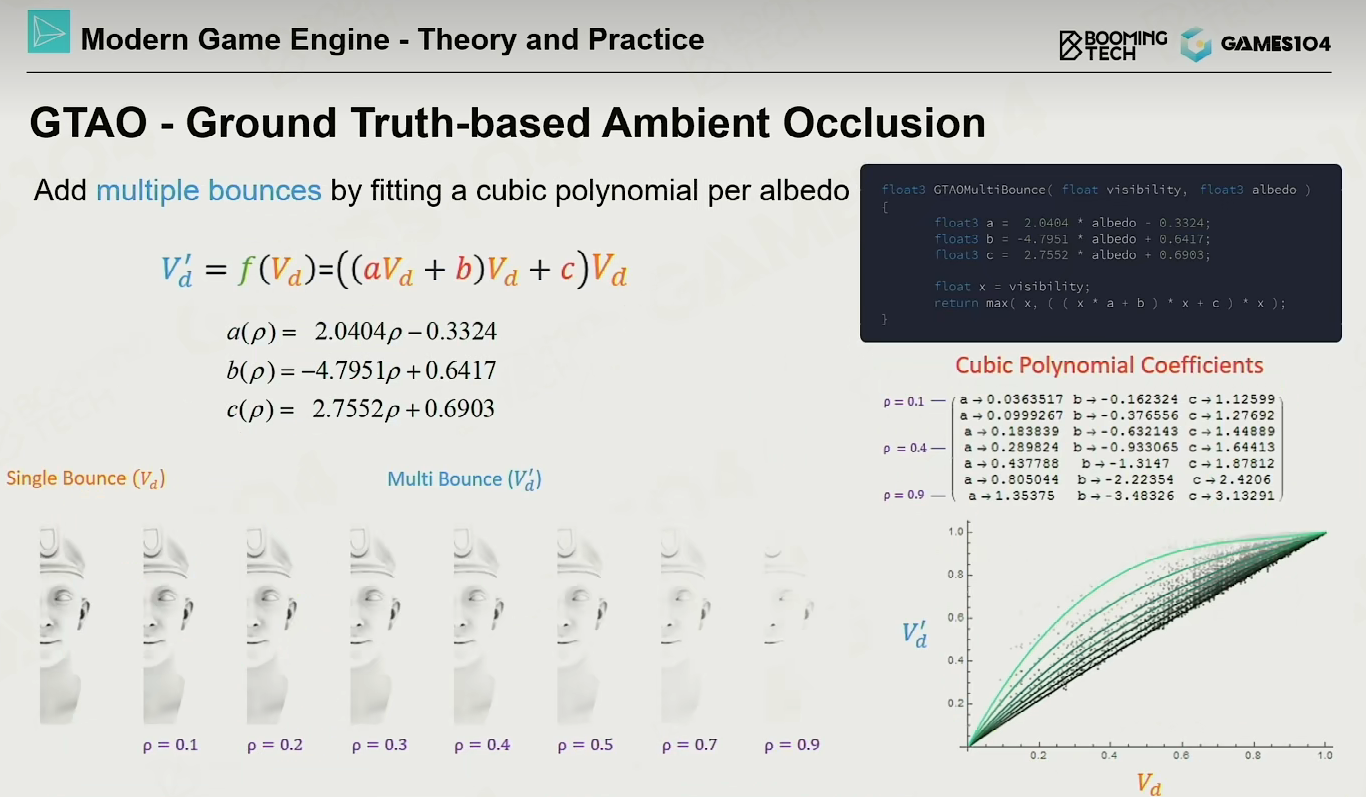

思想: 如果我们能算出AO值，也能猜到光在里面来回bounce最后形成的亮度，就能得到最接近真实的一个效果.
通过不同的AO值做分析，通过统计学得到光来回bounce的最终结果--基于数学上的拟合方程.

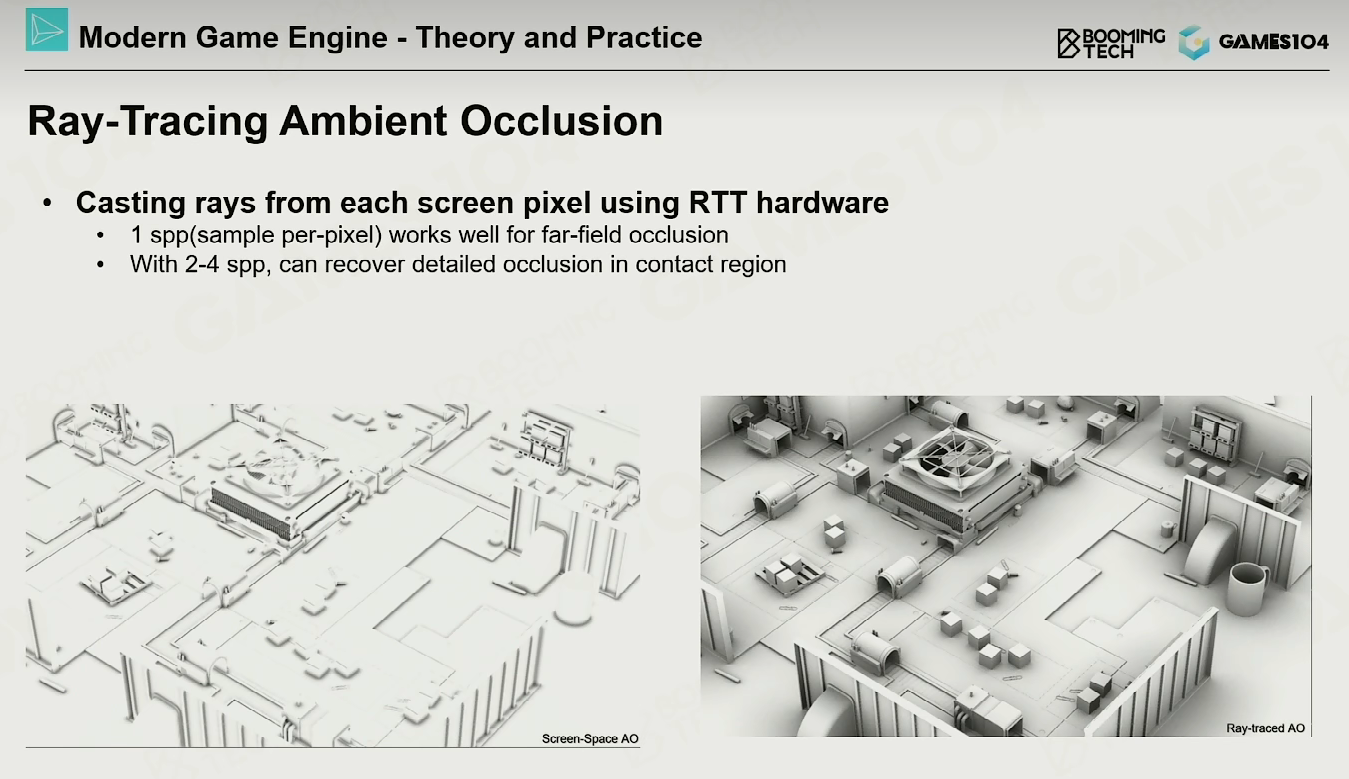

• 现代GPU可以快速地计算Ray cast，每帧对每个像素射出1~2个Ray, 通过时序对数据进行收集.

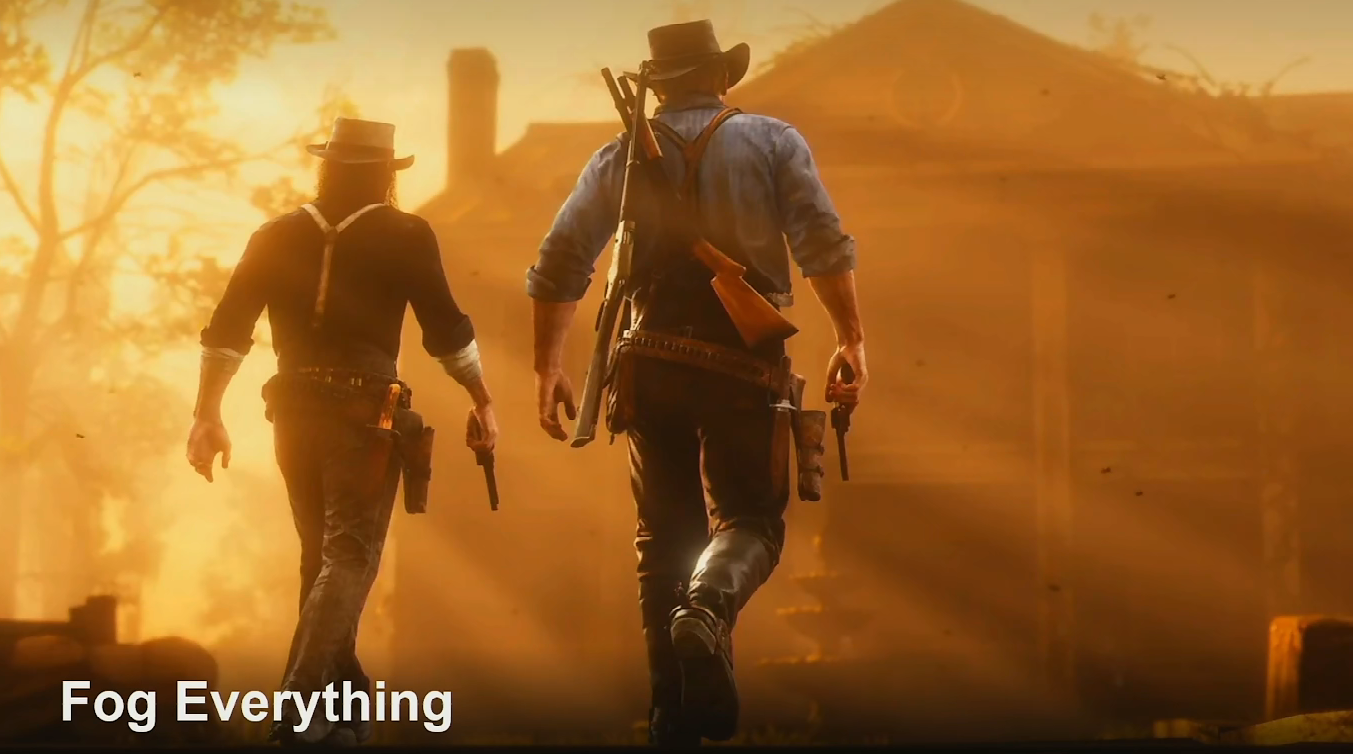

Fog

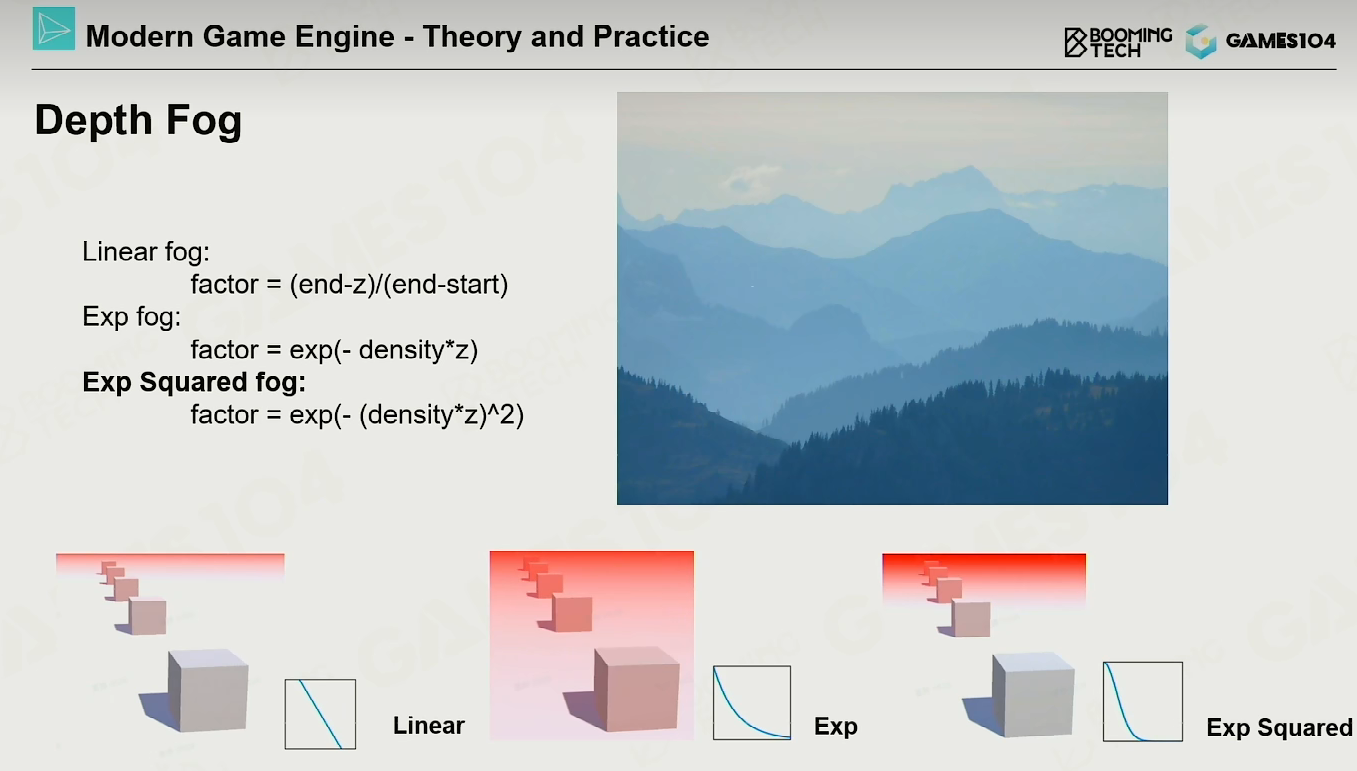

• 最简单雾效实现

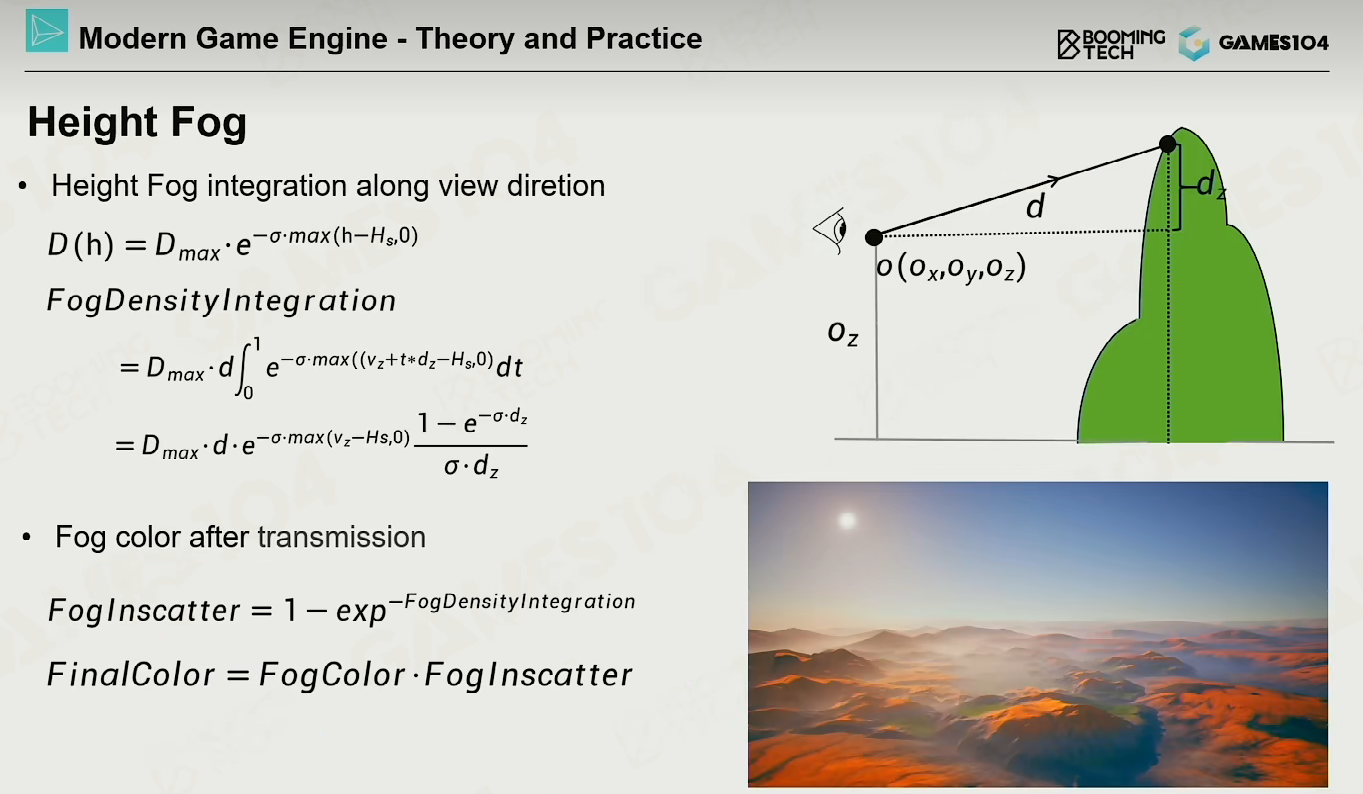

• 雾是一个气溶胶，一般是在靠近地面的地方，超过后会降低。
• 所以假设Fog有个最大高度值，高于某个高度会成指数型递减。

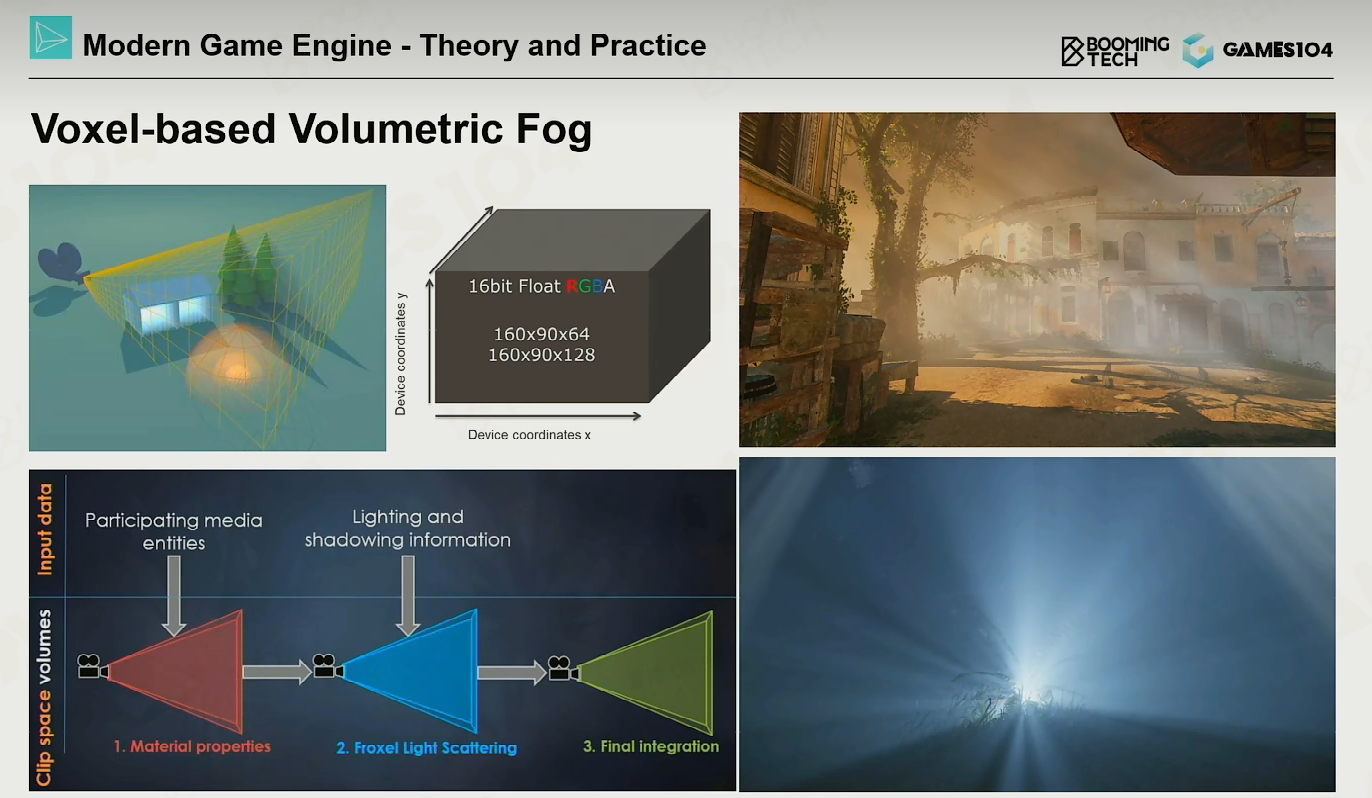

• 体素化实现的雾效，能看到光射出的光柱
• 把相机整个空间进行划分，用视锥进行切分，然后进行各种积分运算
• 通过3D Texture来存中间结果，尽量保持对屏幕上像素块采样是一致的

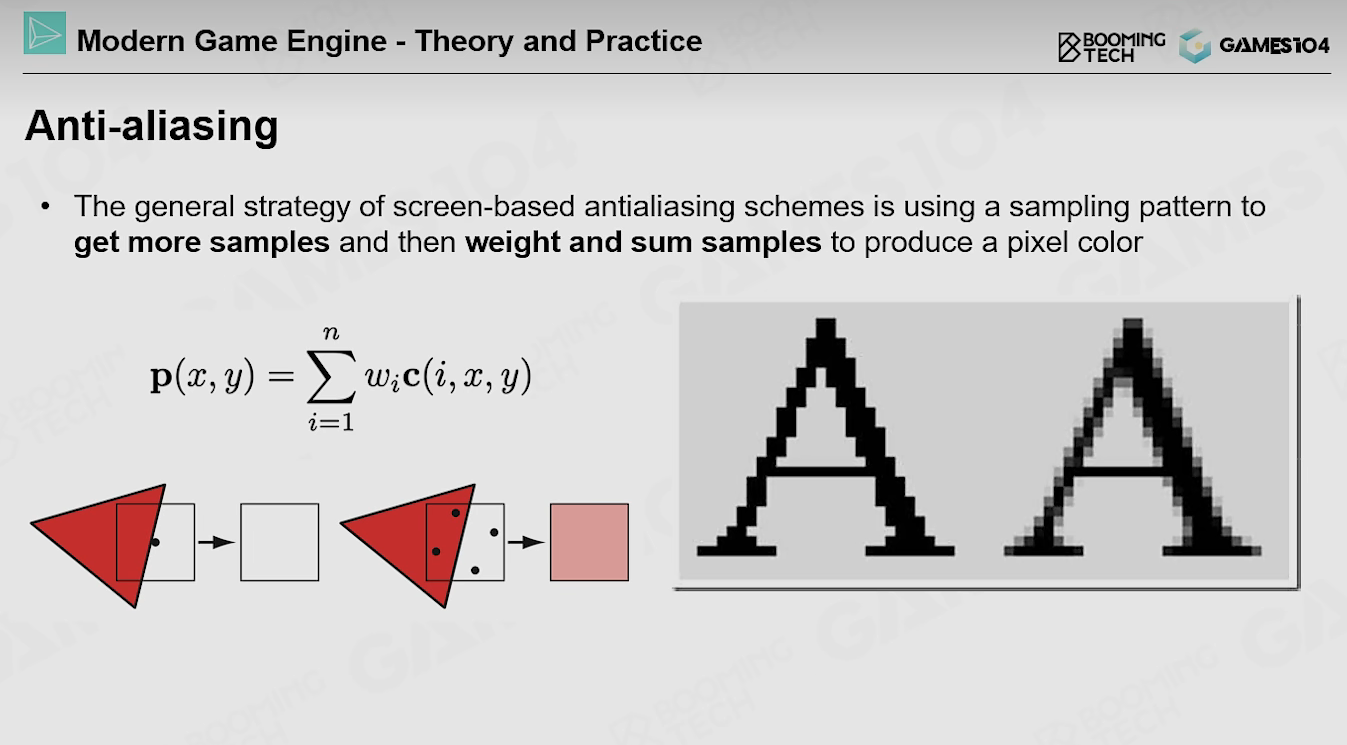

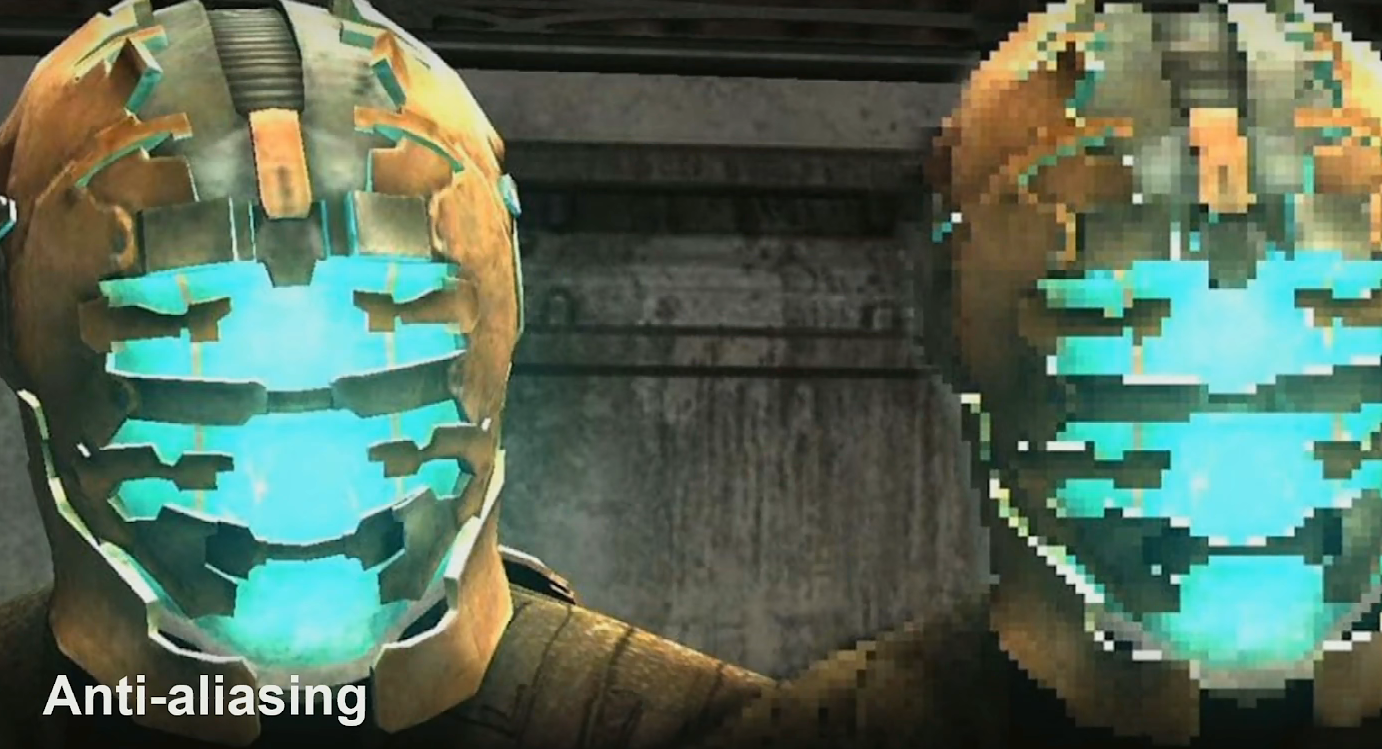

Anti-aliasing  反走样

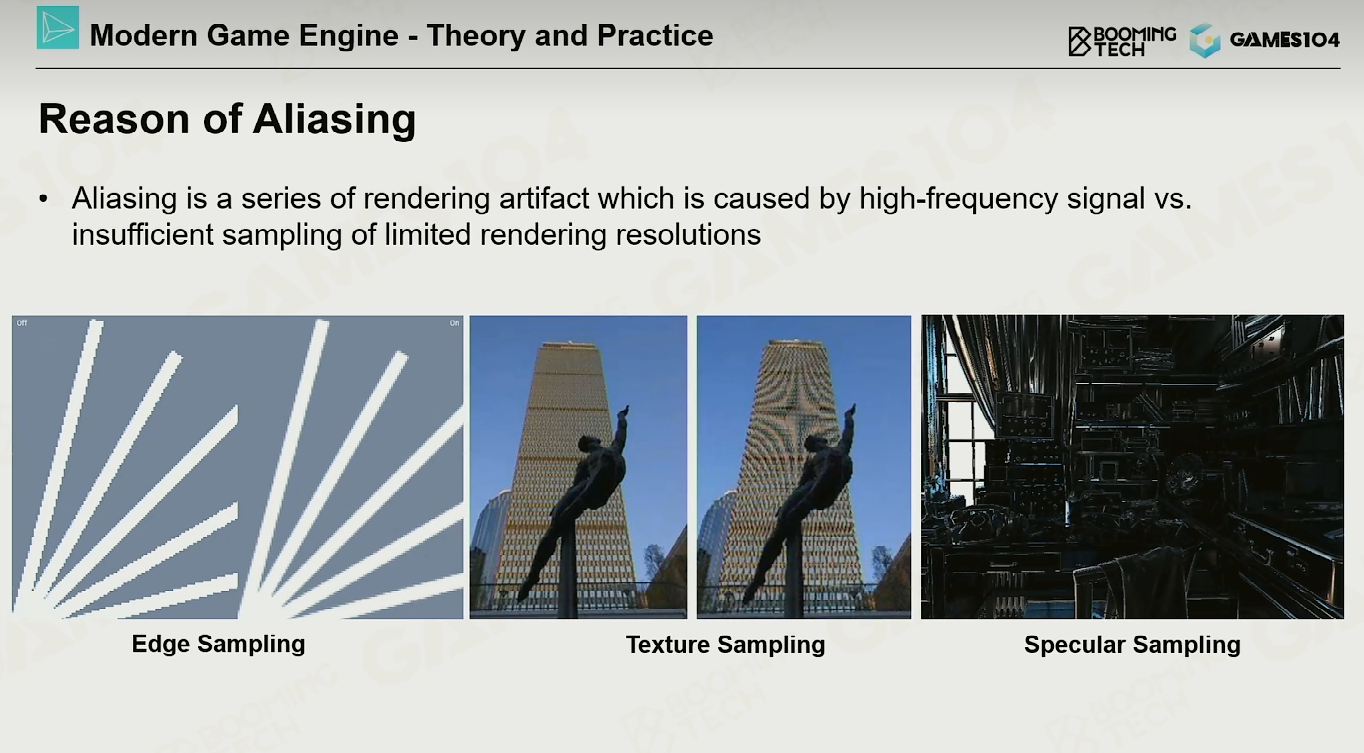

• 屏幕的分辨率有限，采样率远低于真实世界

• 核心思想：屏幕上每个像素采样是不充分的, 可以通过多采样几个像素，然后平均，这样可以产生过渡区域，这样可以很光滑.

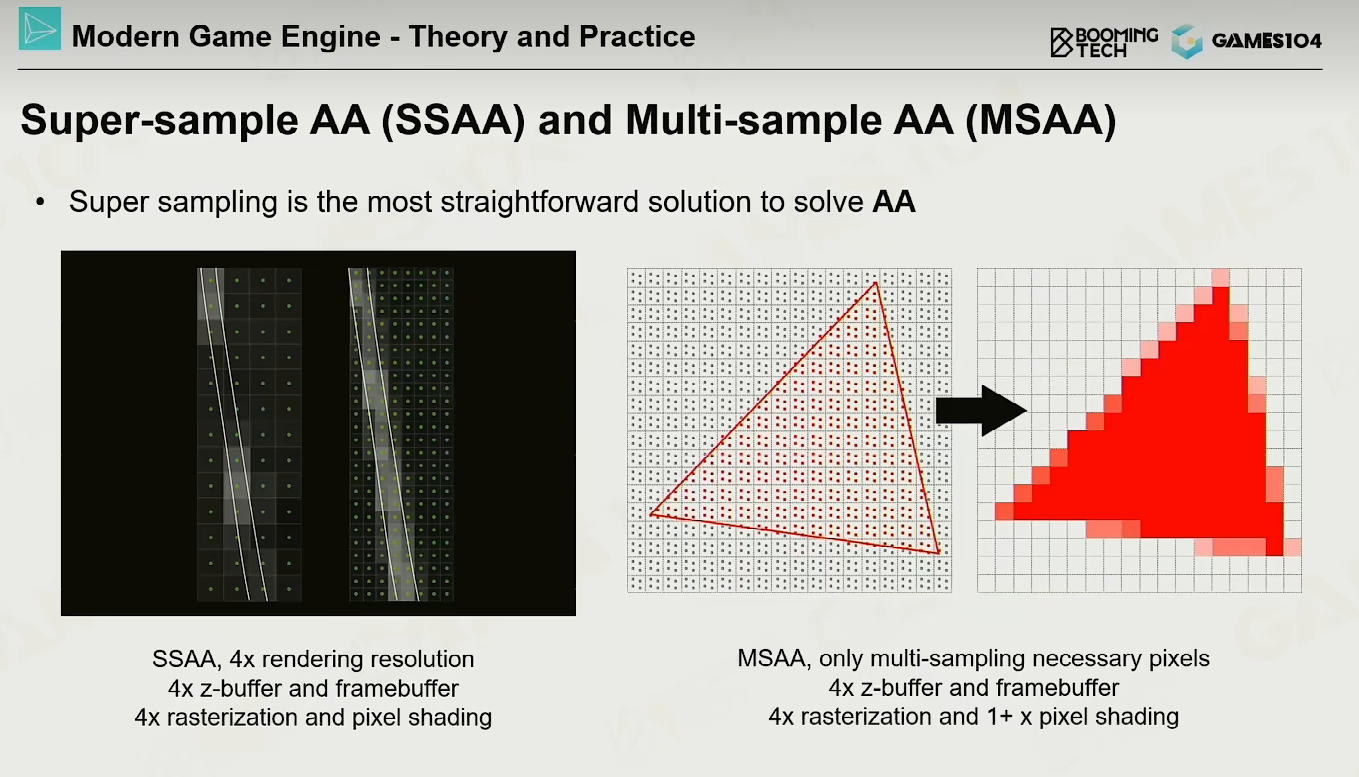

• SSAA 超采样
  • 把所有的尺寸double一下，扩大到4X大小的图形做一个down sampling.
• MSAA
  • 因为锯齿产生的问题是发生了几何边缘。
  • 对空间还是4倍的采样，在做shading的时候去看如果4个采样点落在同一个geomerty, 只shading一次，否则采样4次通过权重计算。
  • 硬件支持，依然需要花费4倍的开销(如图右), 只是跳过了一些不需要的计算。

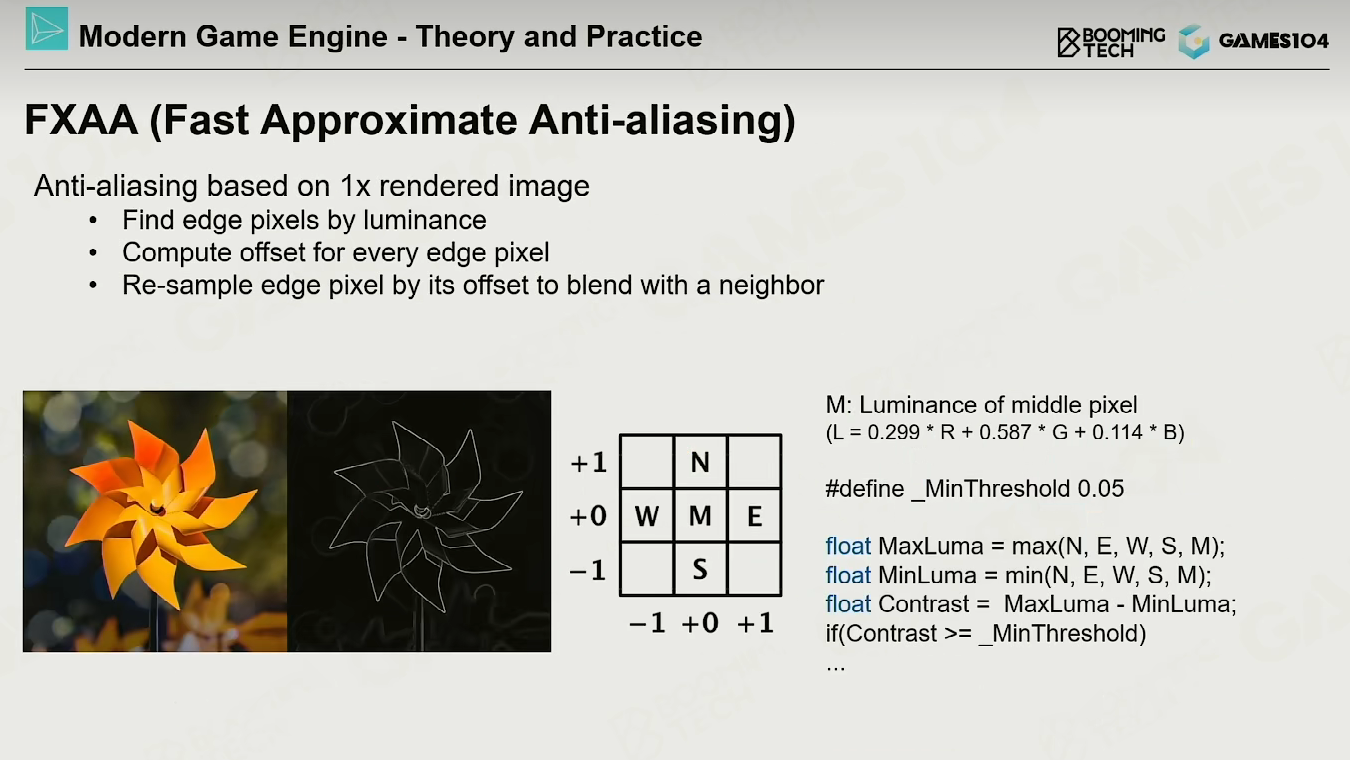

• 通过原始图像获取图片中颜色变化边缘的edge
• 把图像转换为灰度图(亮度空间)
  右侧公式也是把彩色照片变成黑色照片的方式，每个比例值是一个色感经验数值.
• 把采样点上下左右邻居加到一起算差异值，当平均差异值大于某个阈值的时候就视作边界.

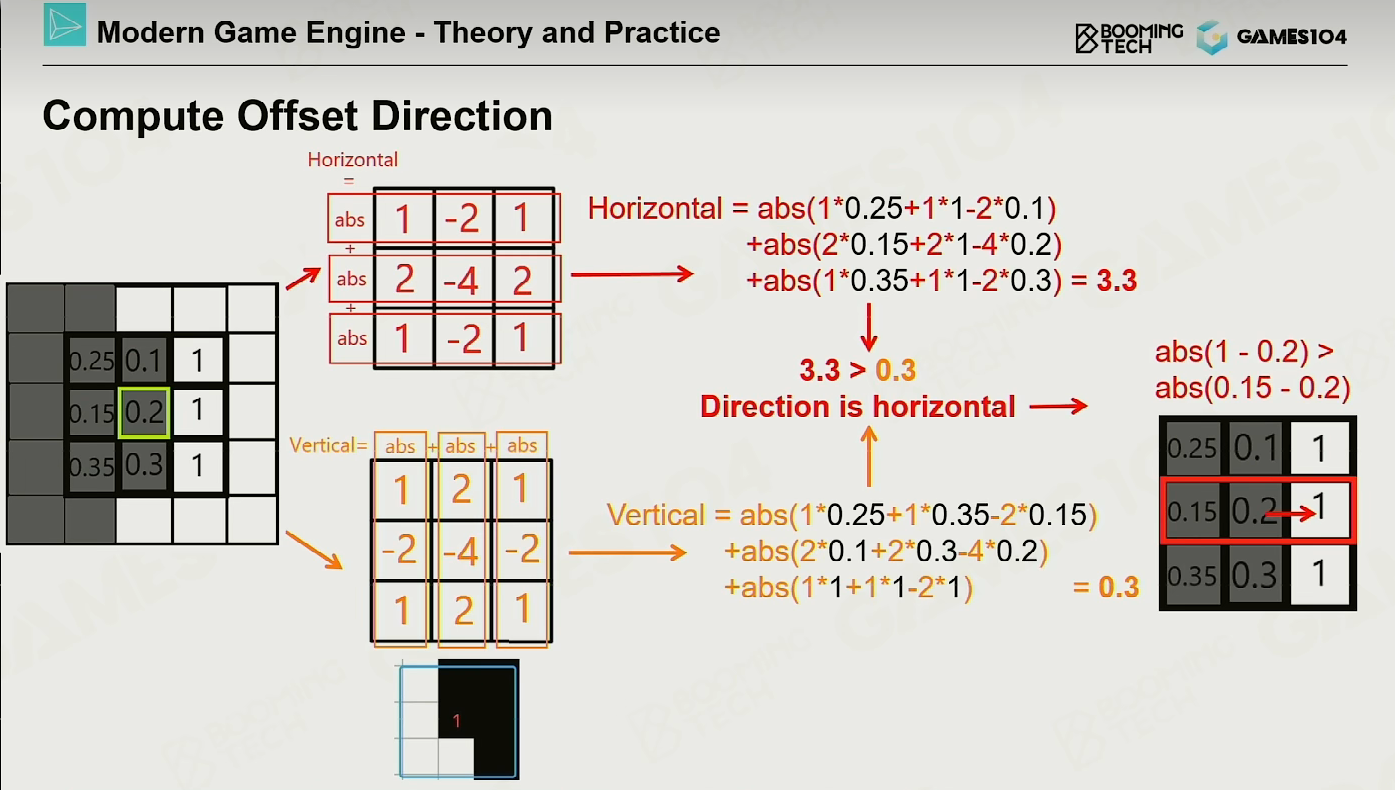

• 分别算出竖向和横向的卷积绝对值，判断那种变化多，然后和差别很大的像素做blending
• 比如图中示例是横向差别大，然后比较左边和右边那个差距大，得到一个offset的朝向,  然后计算blending.

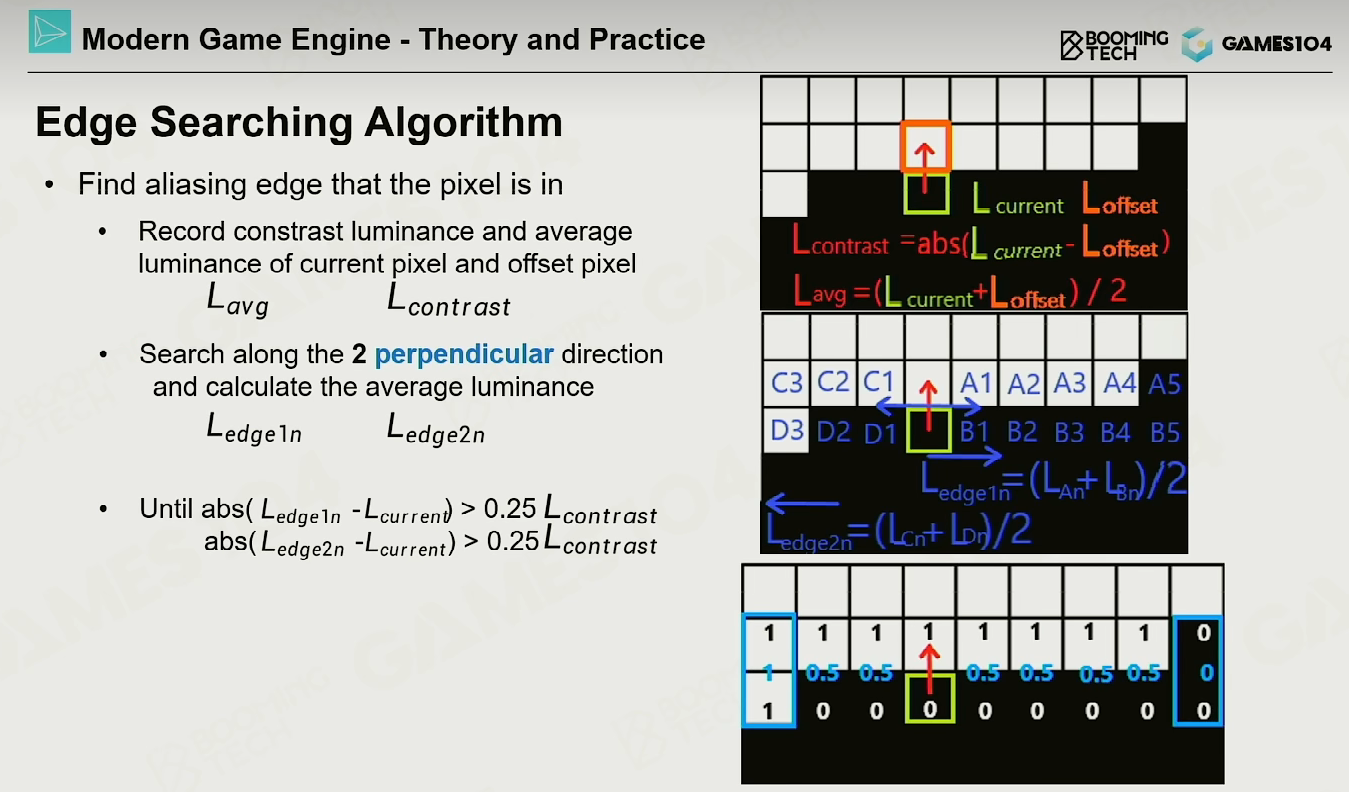

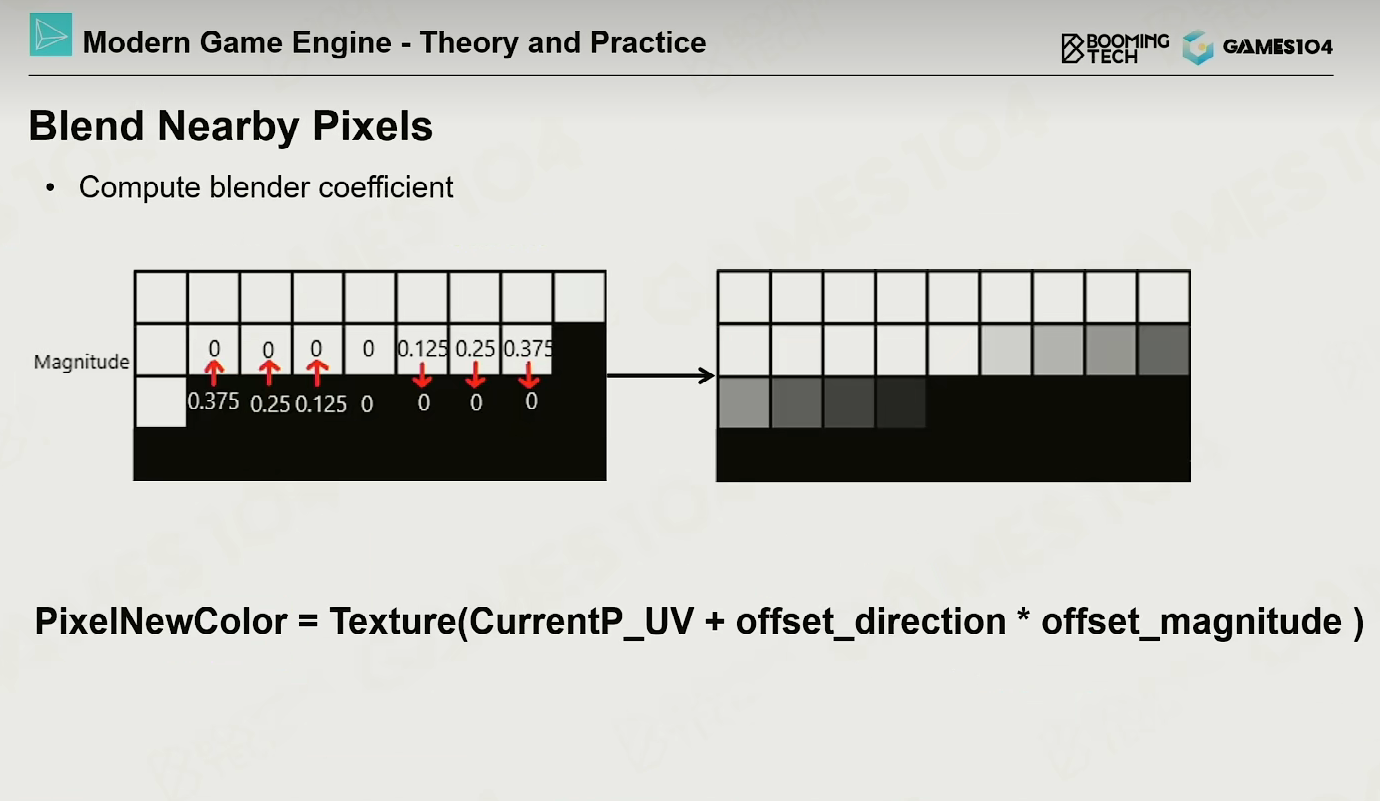

• blending方式：
  • 从这个点出发沿着朝向的垂直方向一致找，如图所示就是沿左右一直找.
  • 把查找点通过同样的朝向组成一对检查颜色变化, 如果变化和最初点的变化相似就继续检查。
  • 如果变化和最初点的组变化差异很大，则认为找到边的两个端点，如图所示左边端点是白色，右边是黑色。

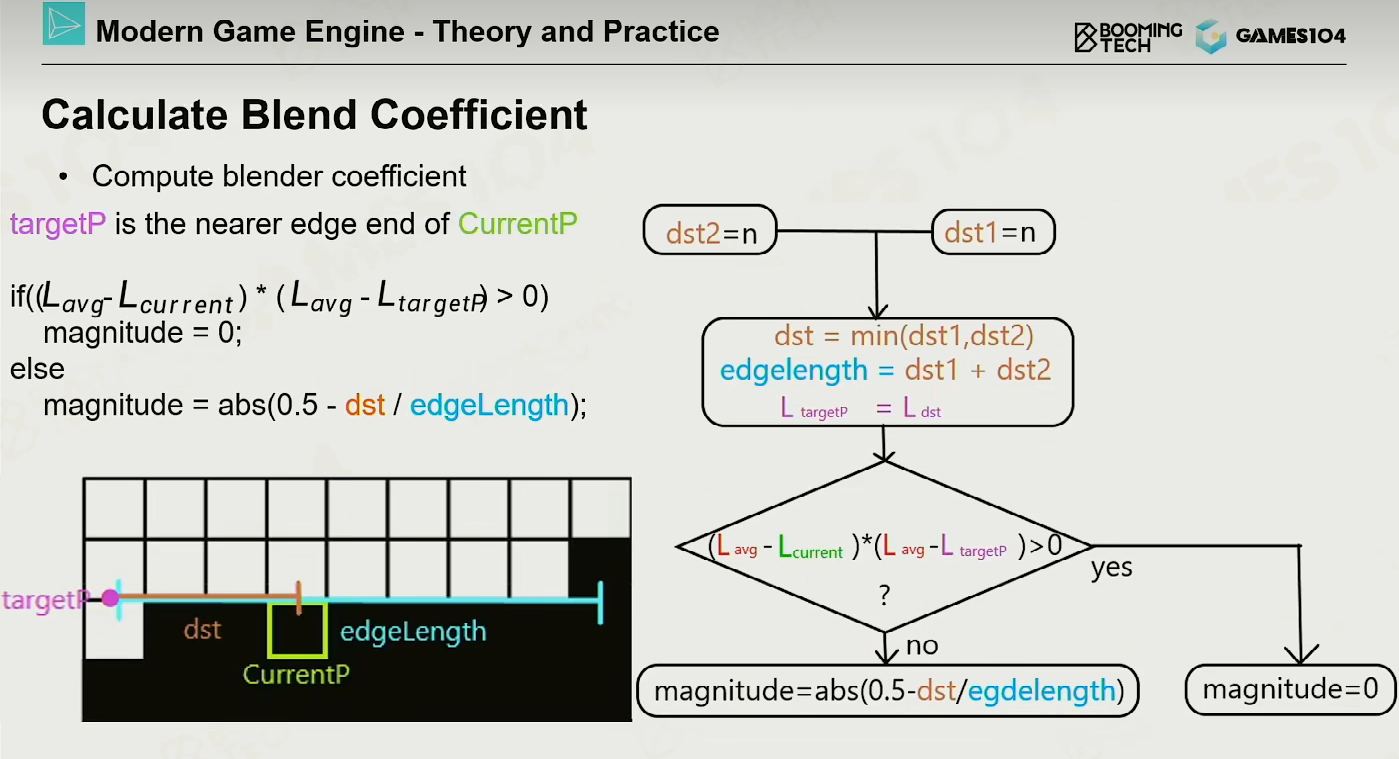

• 比较最初点距离左右端的长度

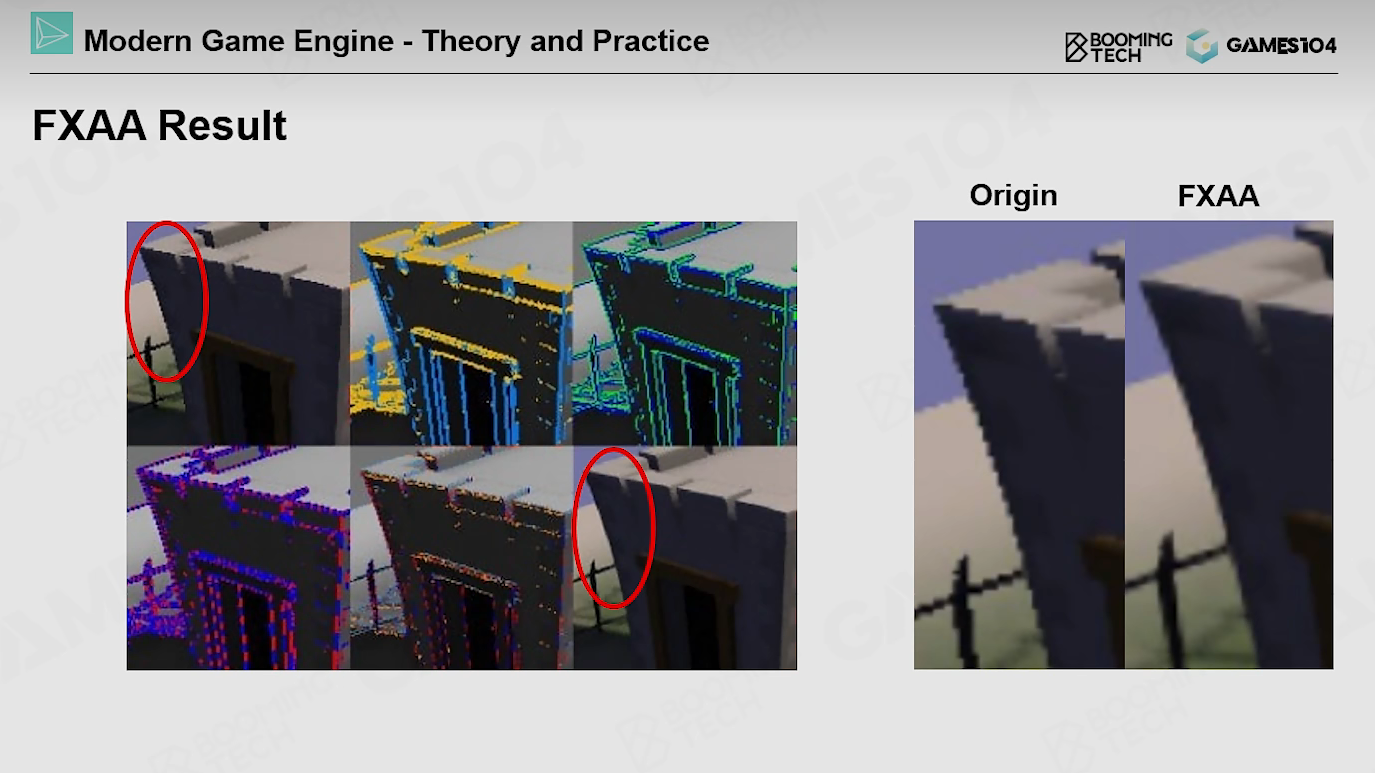

• 最终算出每个点真实采样时的周边插值

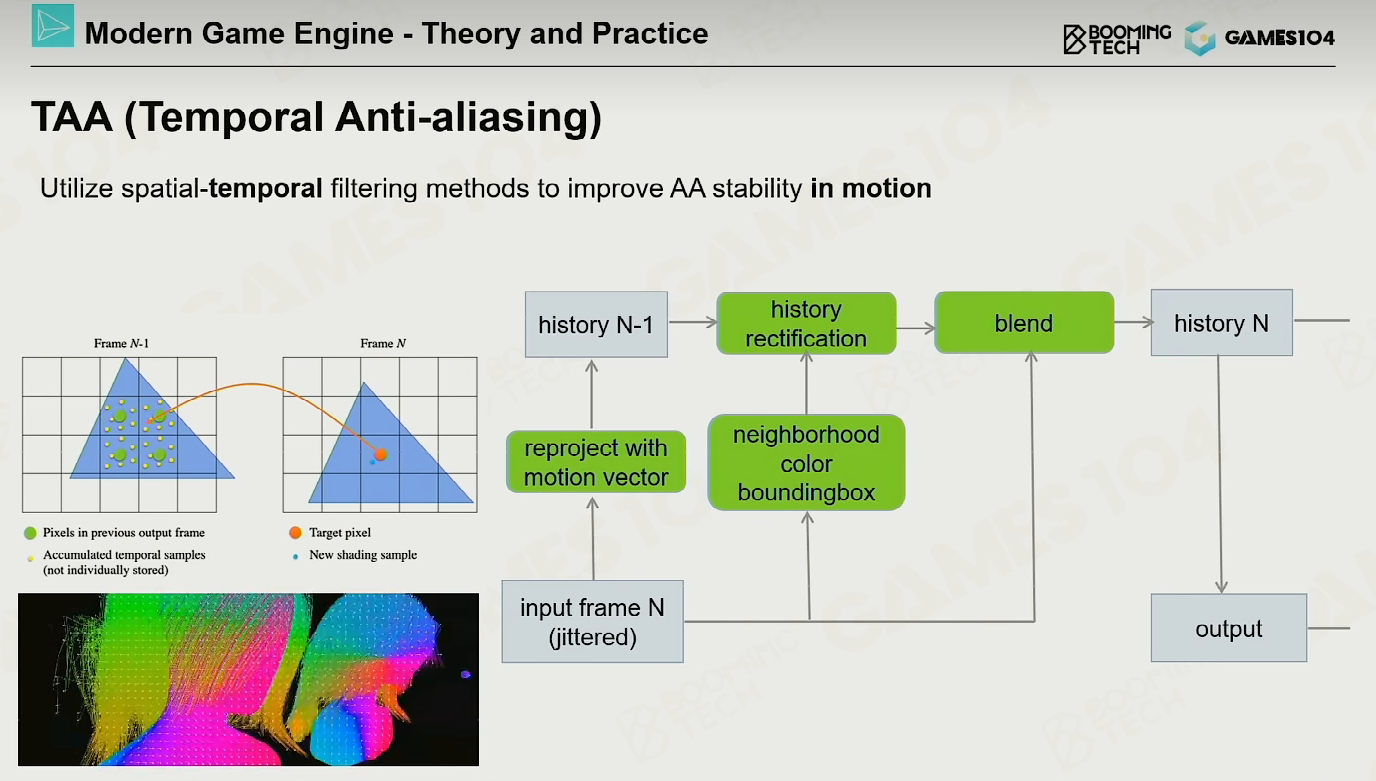

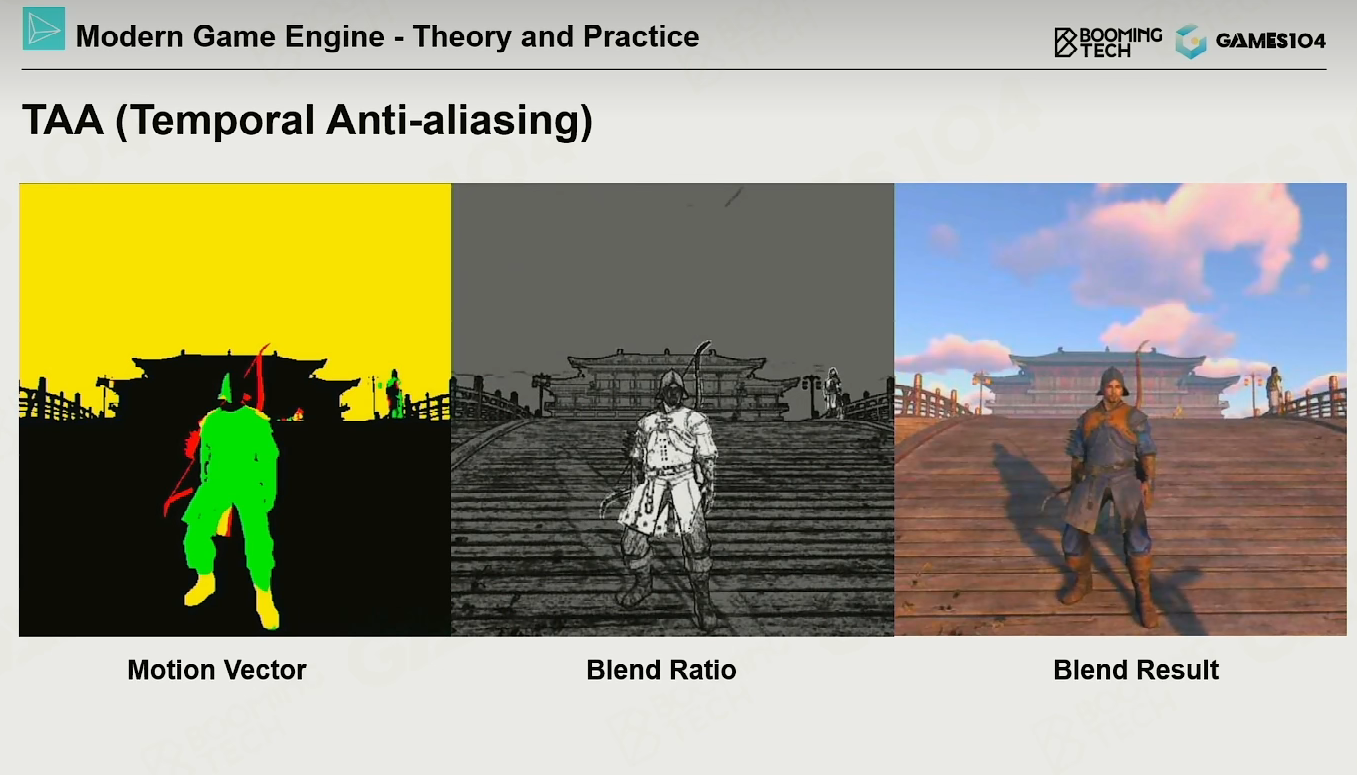

• 核心思想: 对过去帧做加权平均.

• hack:当物体高速移动时当前帧的权重更高，如果静止权重是差不多的.
• 问题：有一点小小的offset和残影

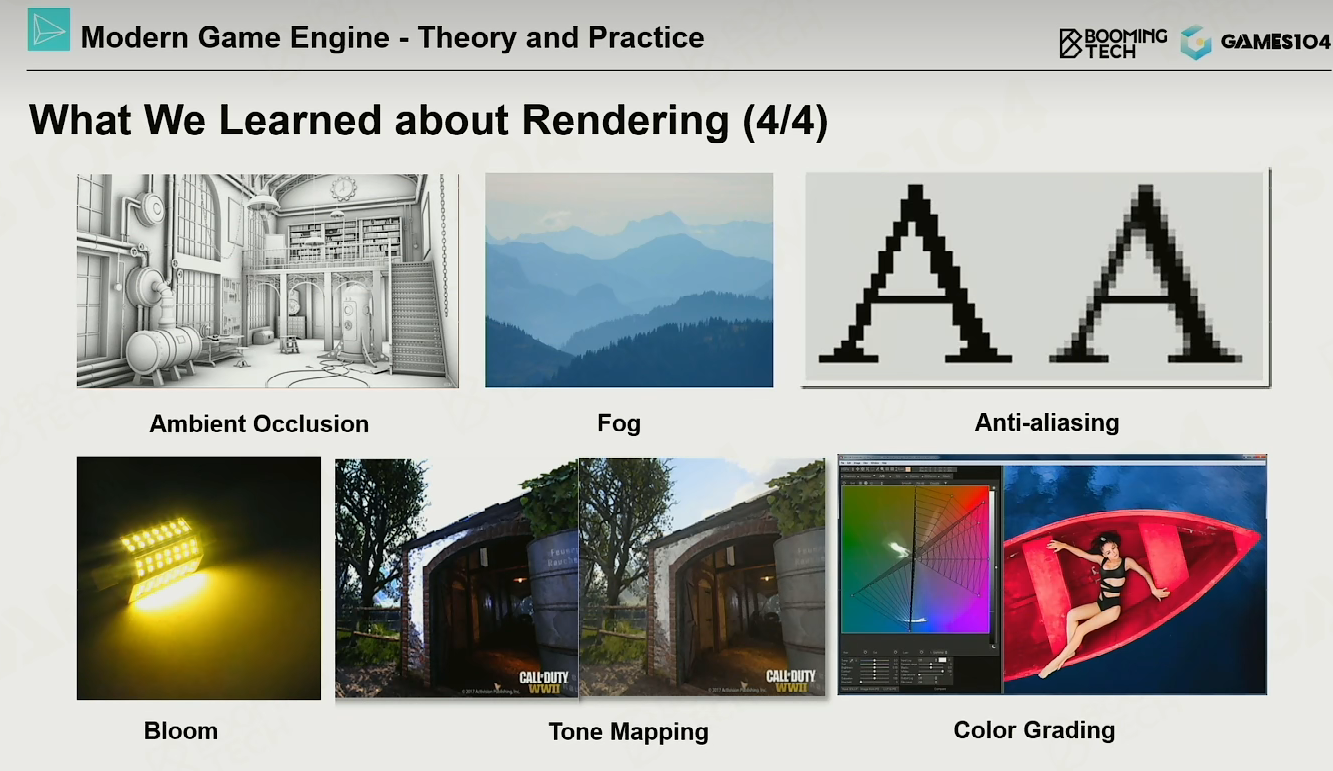

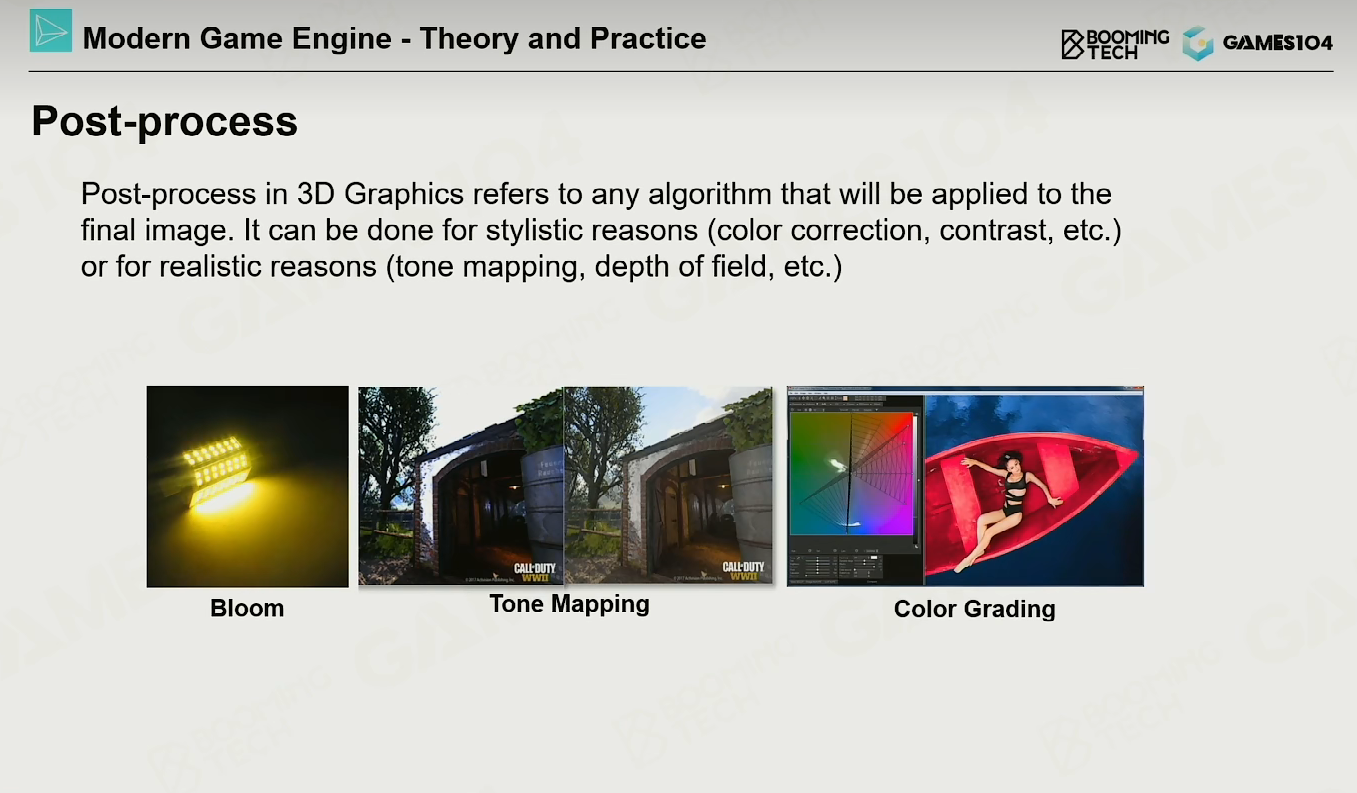

Post-Process 后处理

• Bloom 光晕效果
• Tone Mapping 让画面正常曝光
• Color Grading 风格化表达

Bloom

• 凸透镜成像不能完美地聚焦到平面上会发生一些发散(Airy disk)

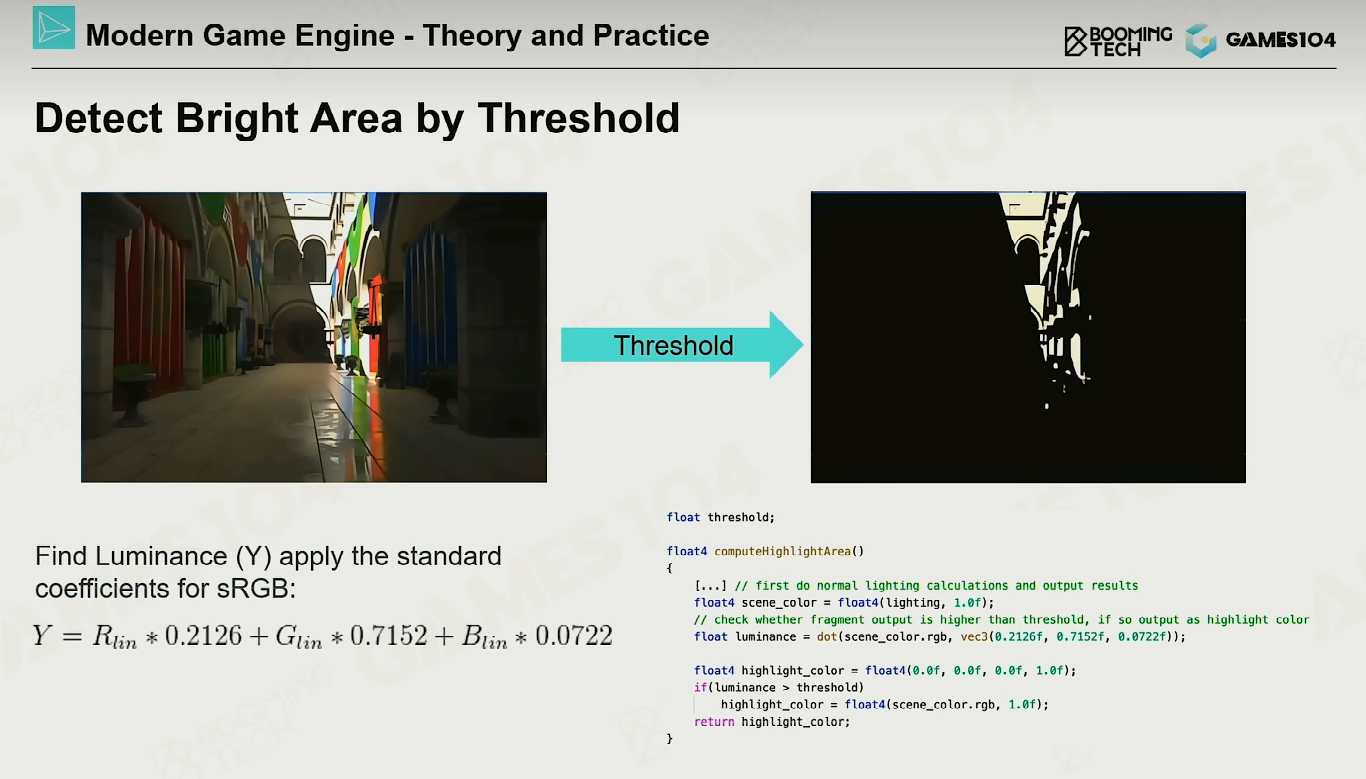

• 渲染出一个光照贴图，找到贴图中高亮的部分
• 计算像素的Luminance值与阈值比较，超过的部分认为是高亮区域

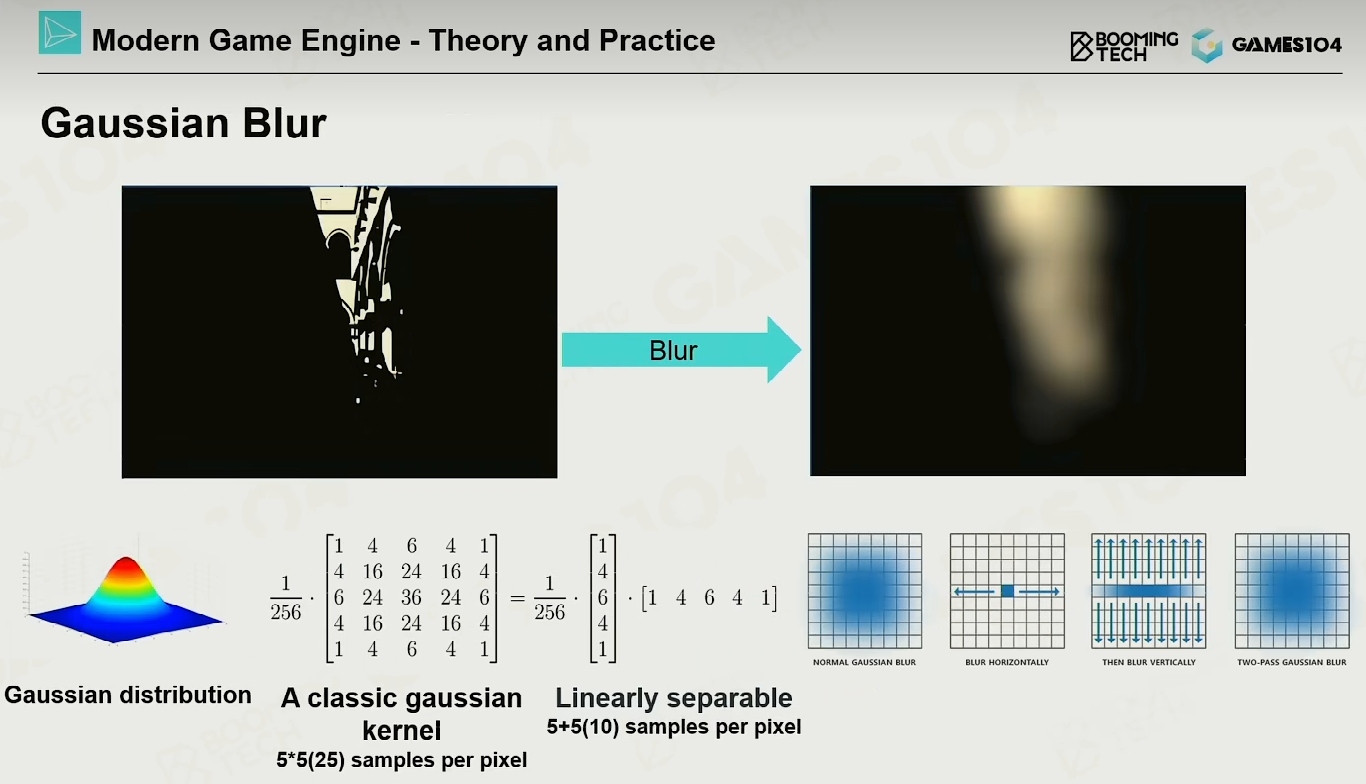

• 高斯模糊–对于高亮的部分进行模糊处理
• 通过高斯方程来完成，高斯方程的特点是一个M*M的卷积运算可以通过两次M个像素的卷积实现。
  然后可以得到Bloom区域

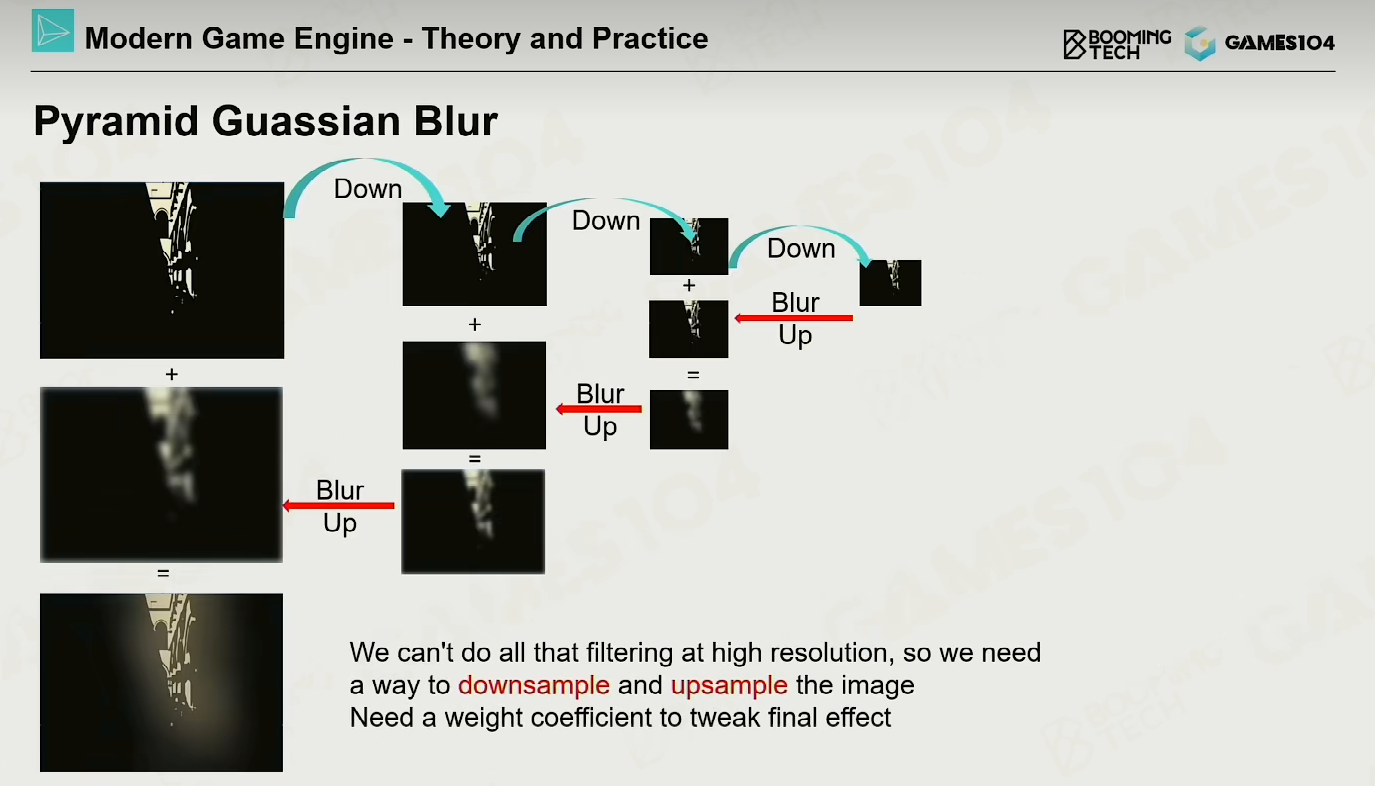

• 通过缩小计算+放大还原的方式计算出Bloom的区域
• 可以减少运算量

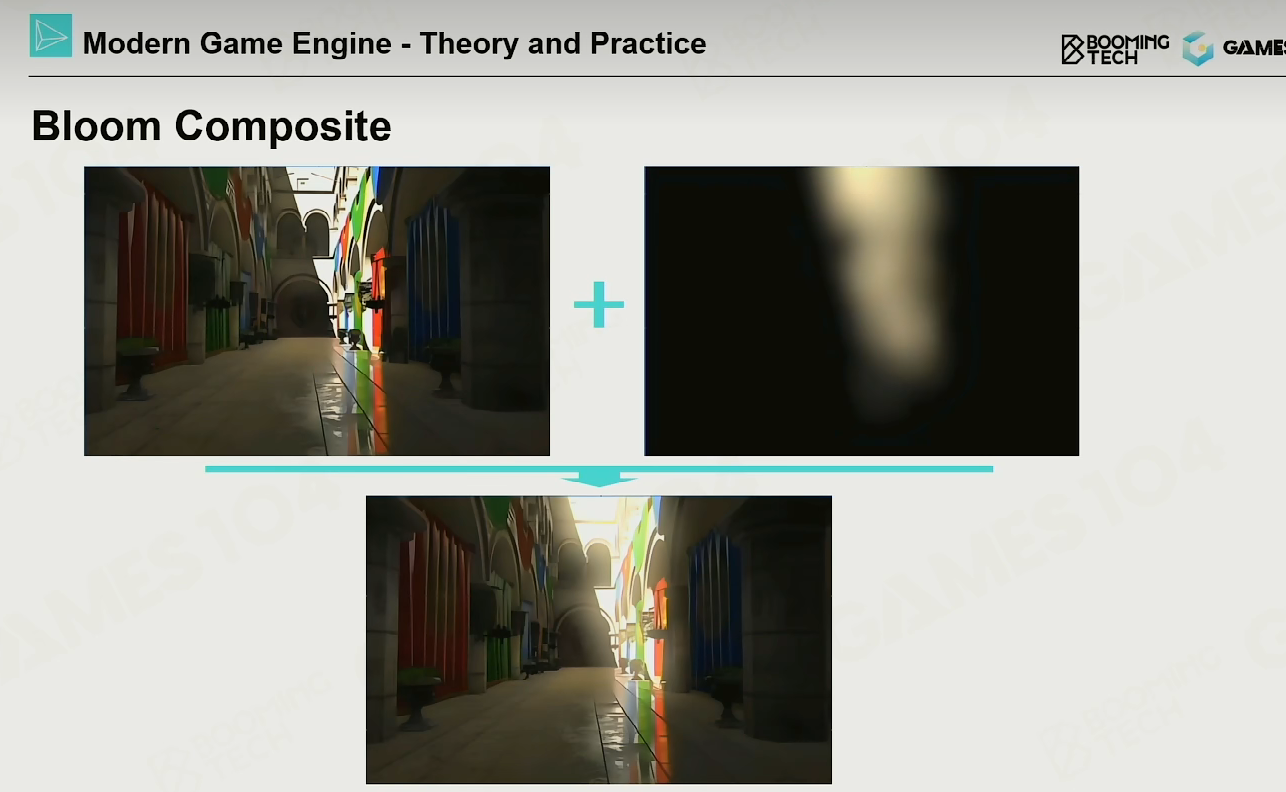

• 最终效果

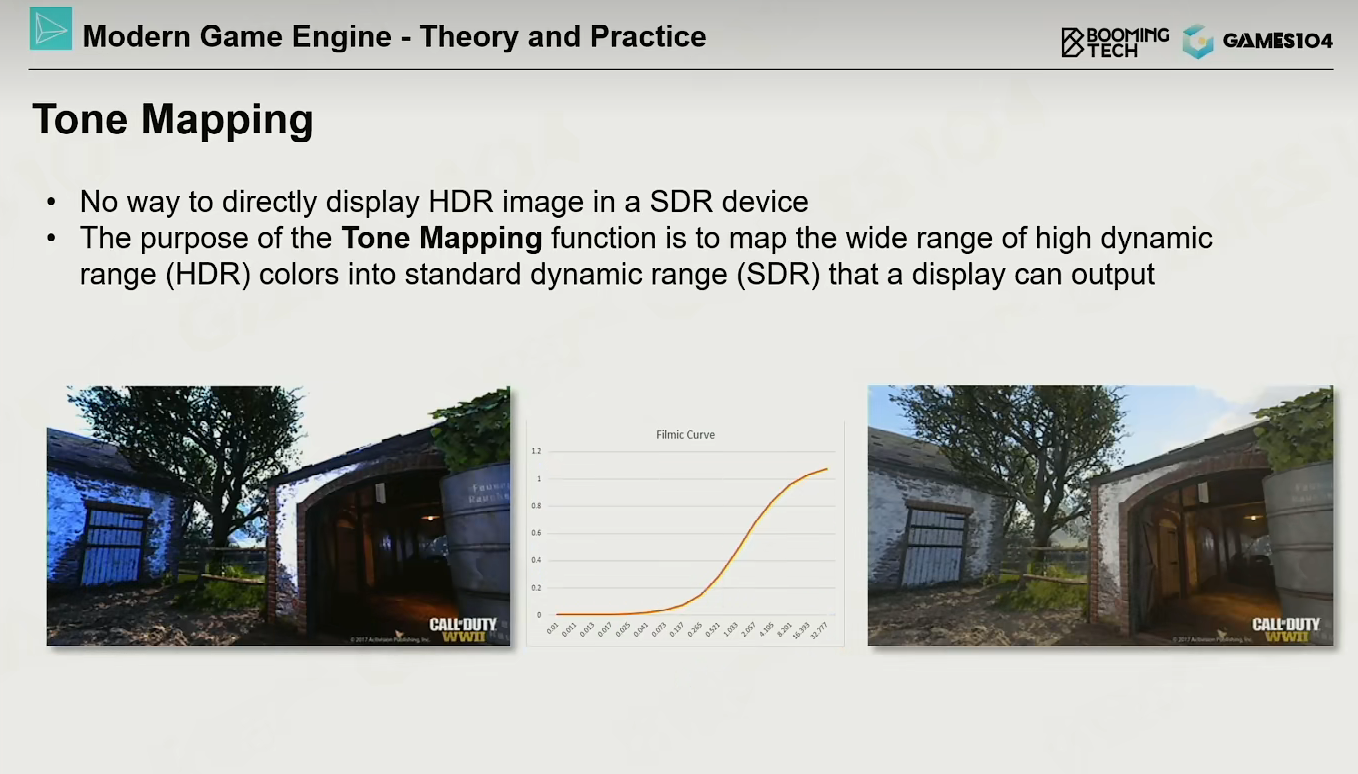

Tone Mapping

• HDR的渲染特点是阳光直射的地方亮度非常高，阴影里面亮度非常低
• 左边天空过于曝光出现了色偏
• Tone Mapping就是通过曲线进行重新映射

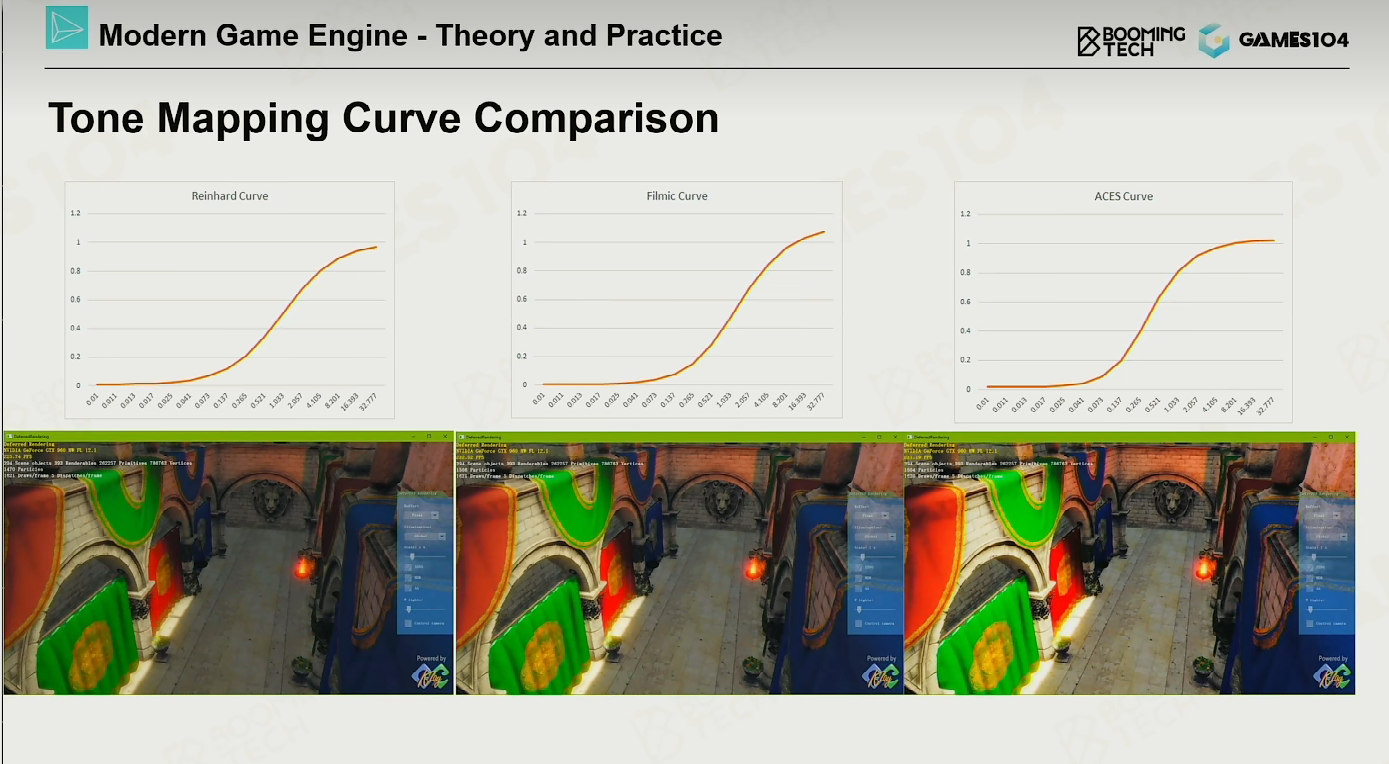

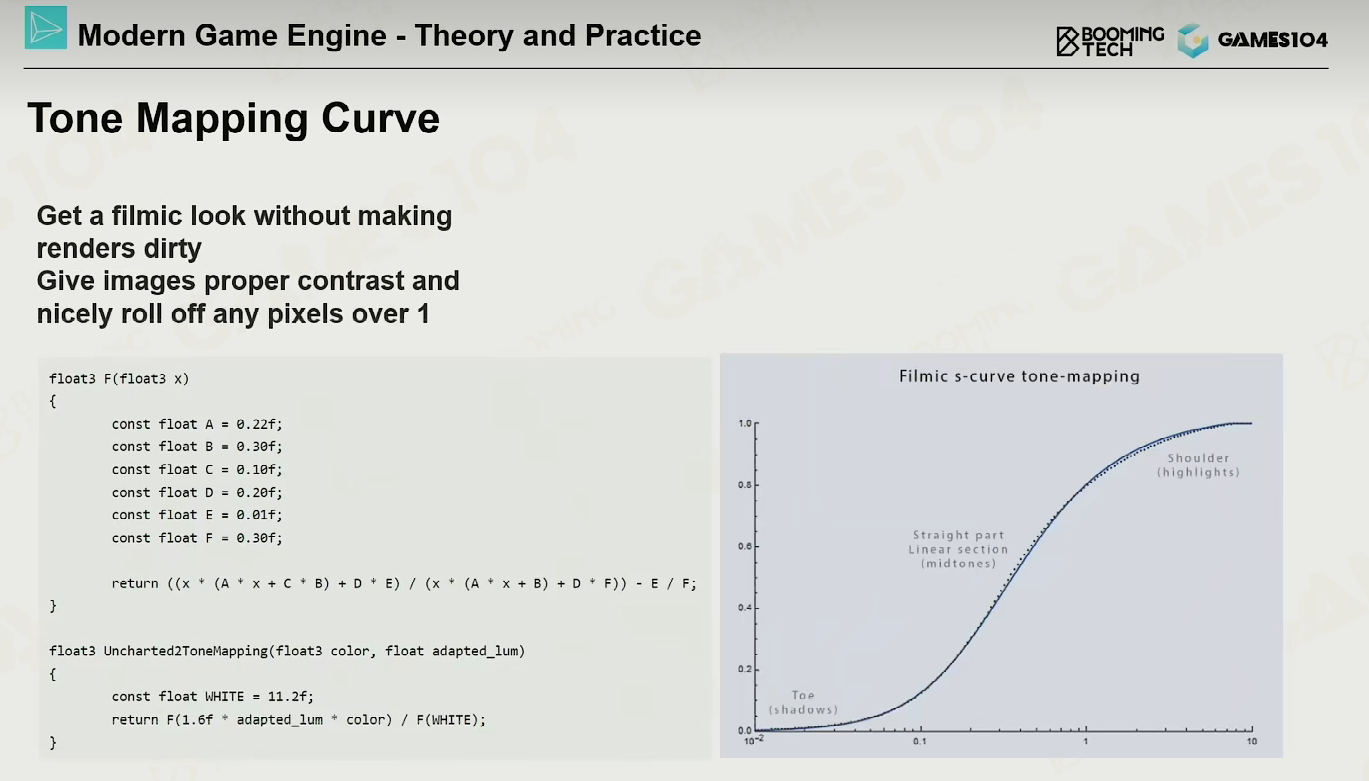

• 经典的Tone Mapping 曲线 - Filmic
  • 通过多项式公式进行拟合得到的

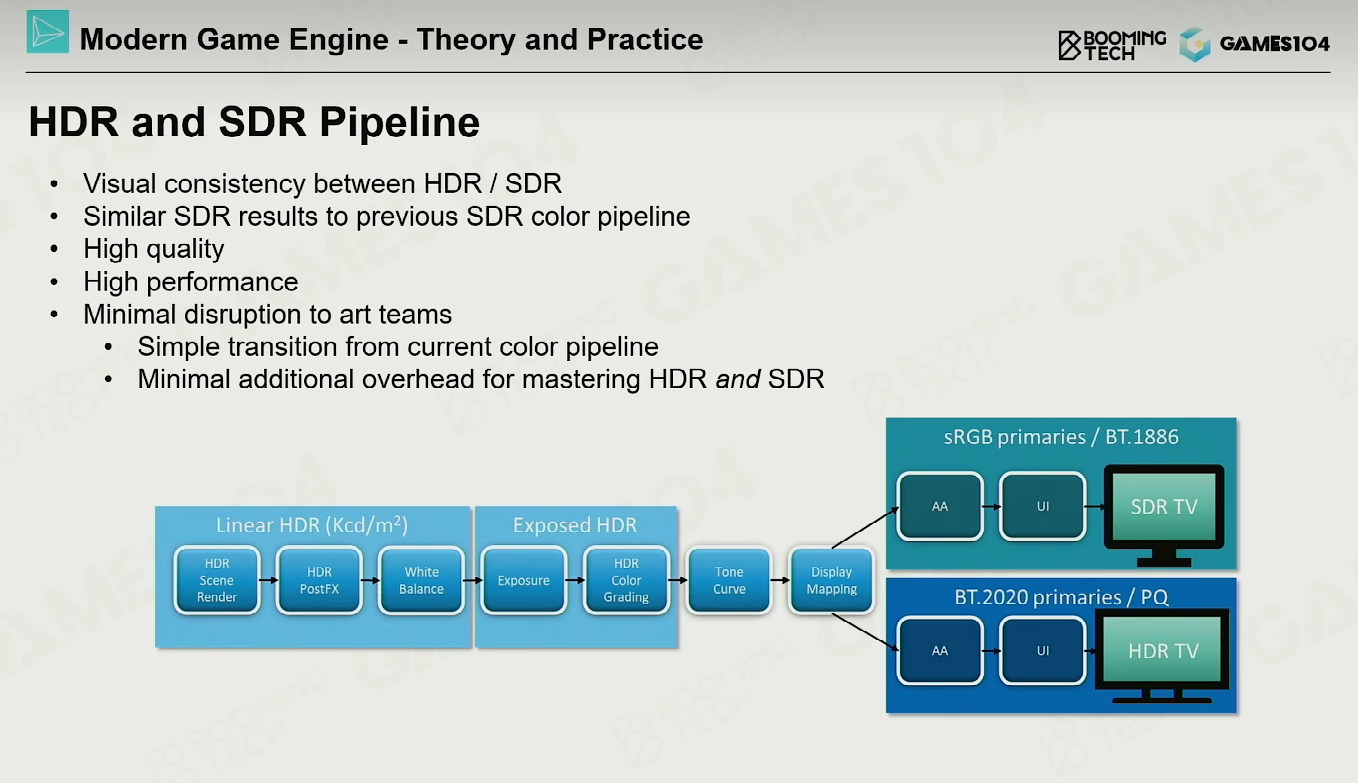

• 转换后可以无差别支持各种终端 – 电影行业的经验总结

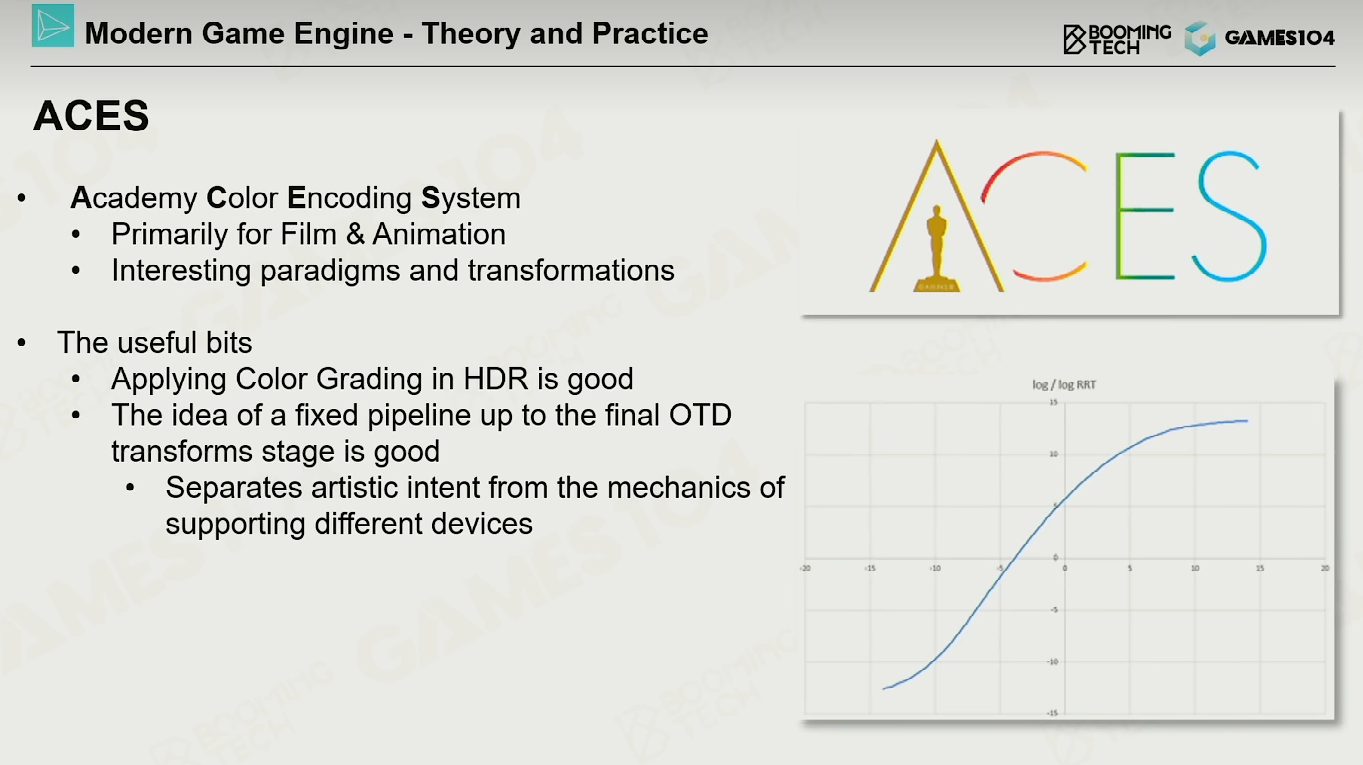

• ACES   亮部足够亮，色差饱满，暗部清晰，整个画面明暗有致。
• 贴合人眼感受： 对高度比的图很敏感

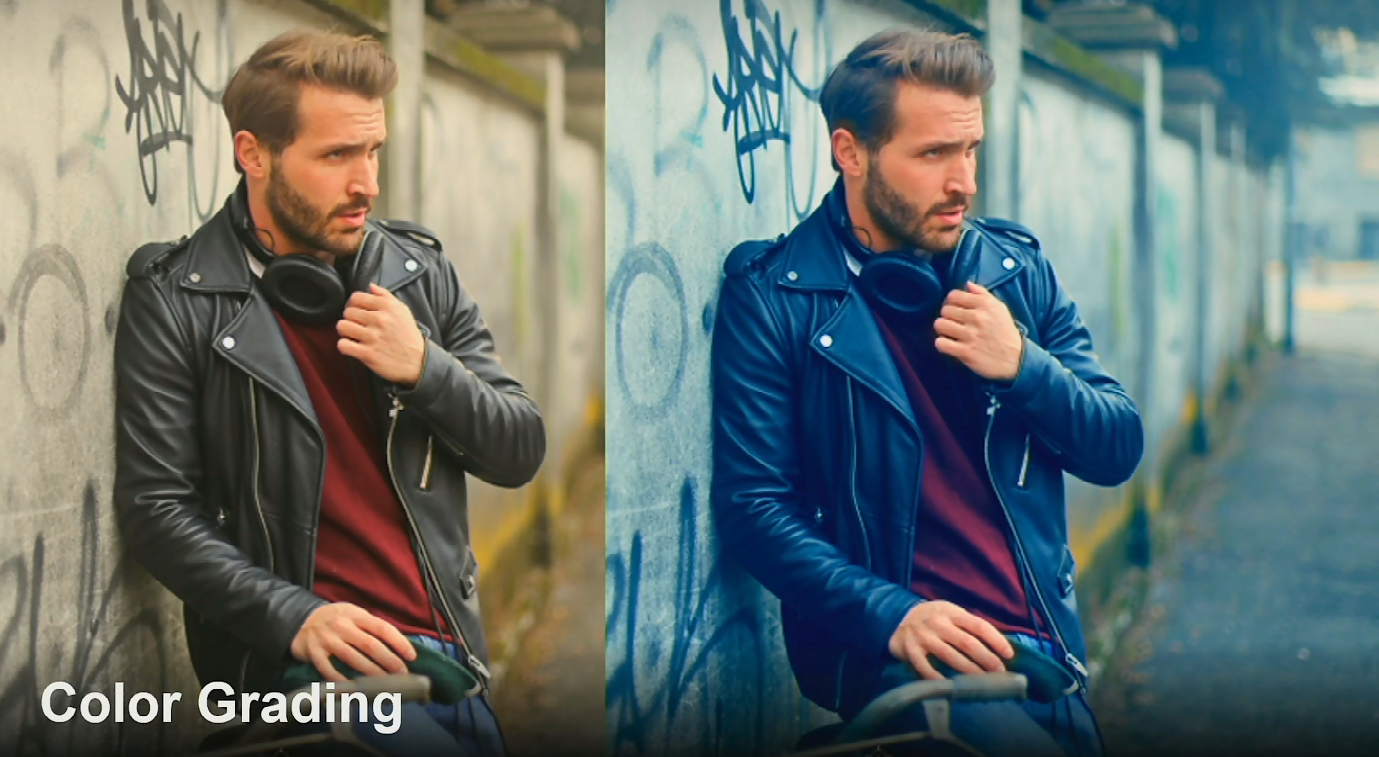

Color Grading

• Color Grading的别称交LUT, 目的是根据游戏需求调整整个场景的颜色，比如BOSS战

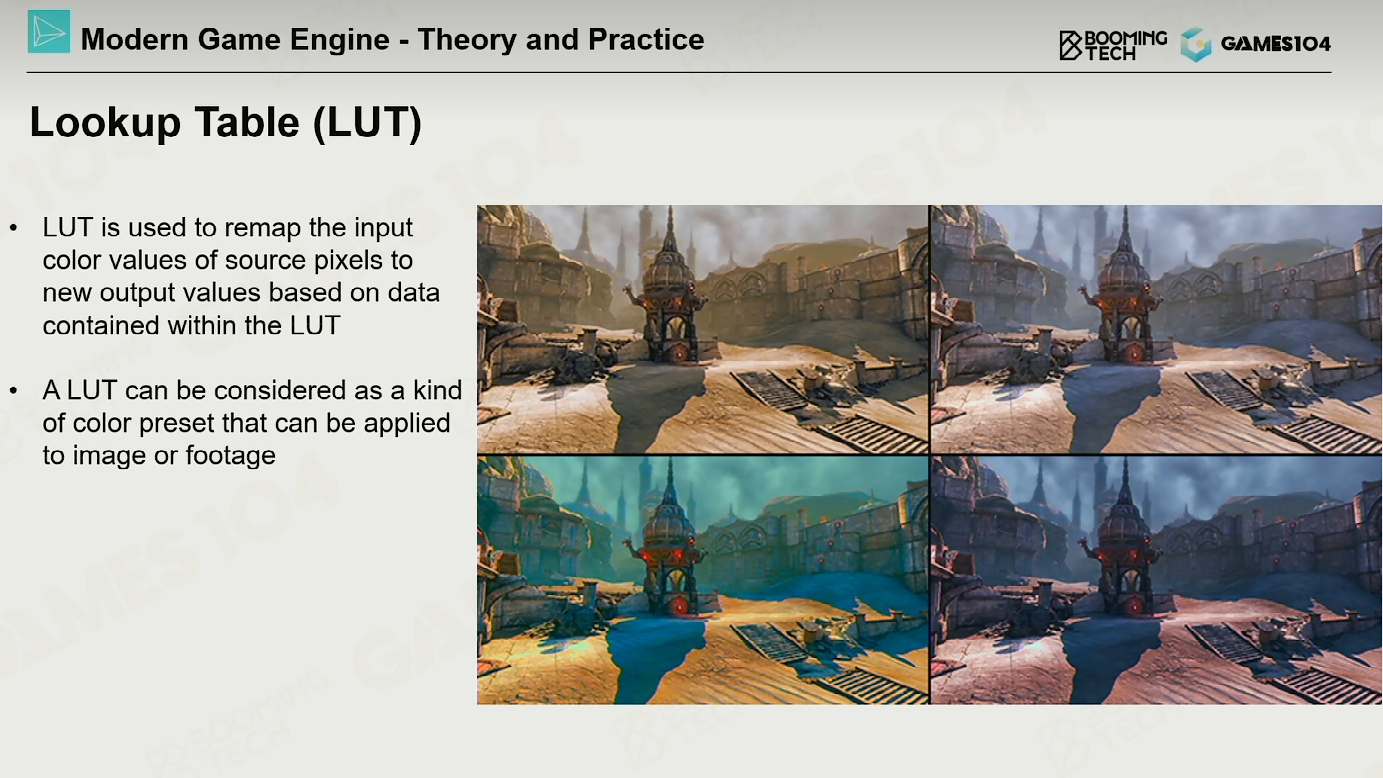

• 本质上就是原始颜色到想调到的色相空间的映射，通过表格来记录和查询

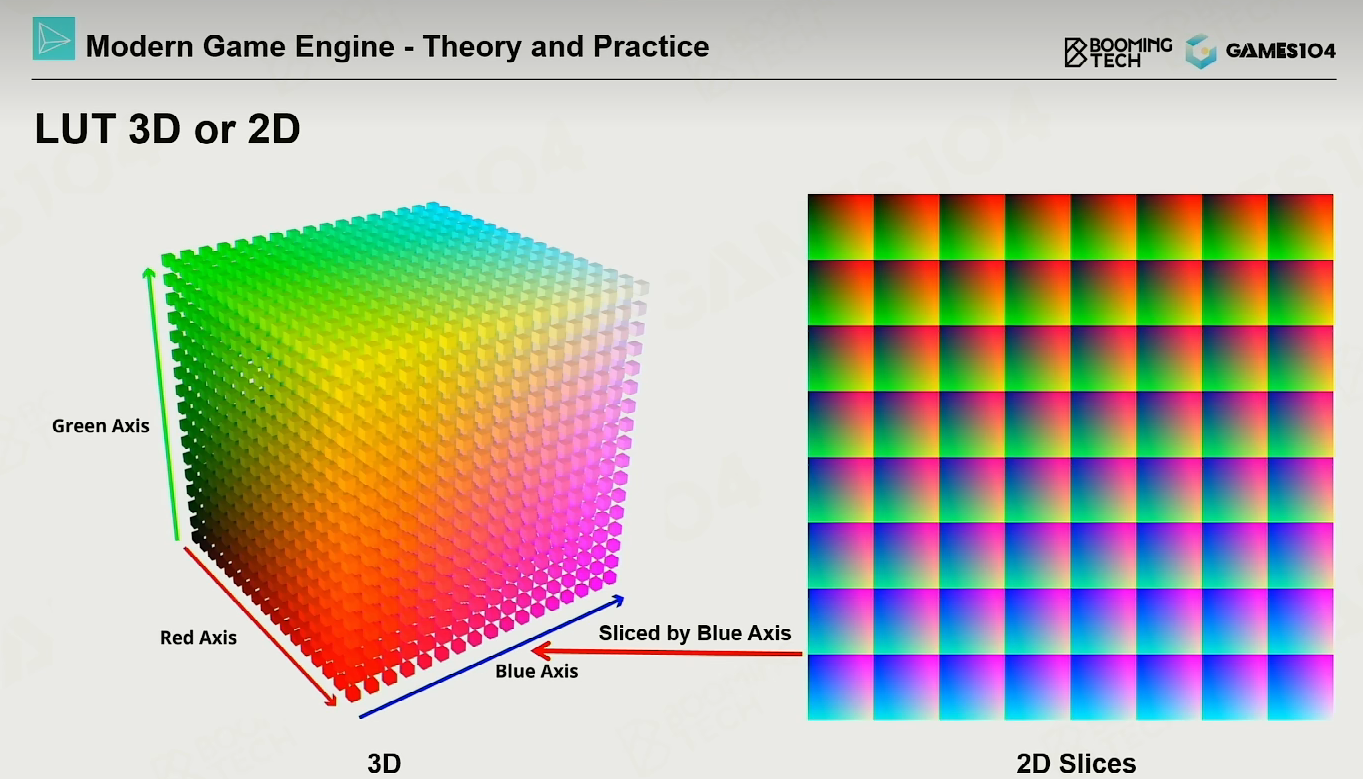

• 把RGB的颜色存放到一个3D Texture, 任何一个颜色都可以查表转换为另外一个颜色
• 不支持3D Texture可以通过一个2D的Texture来存储
• 因为颜色是连续所以通过16*16或者32*32去进行存储来节约空间

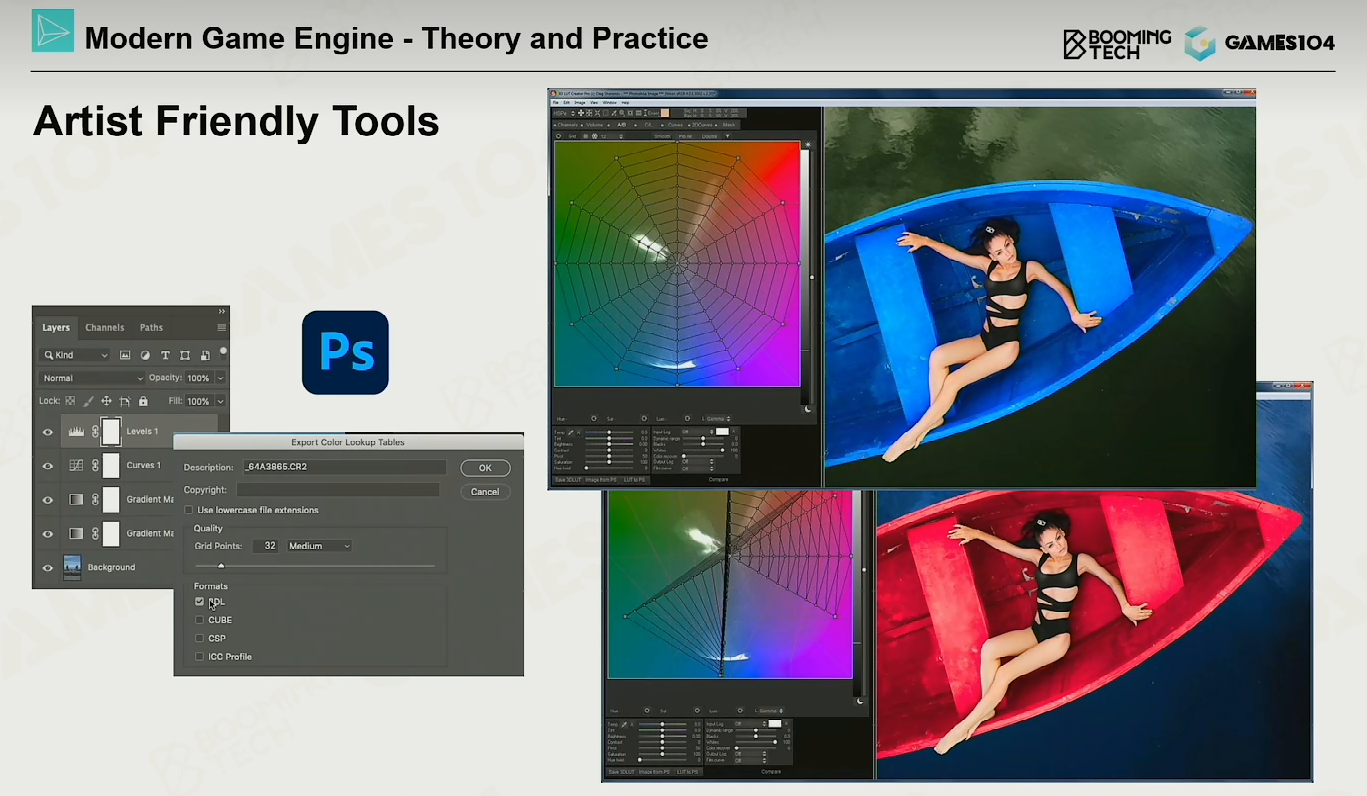

• 通过工具很方便创建LookupTable

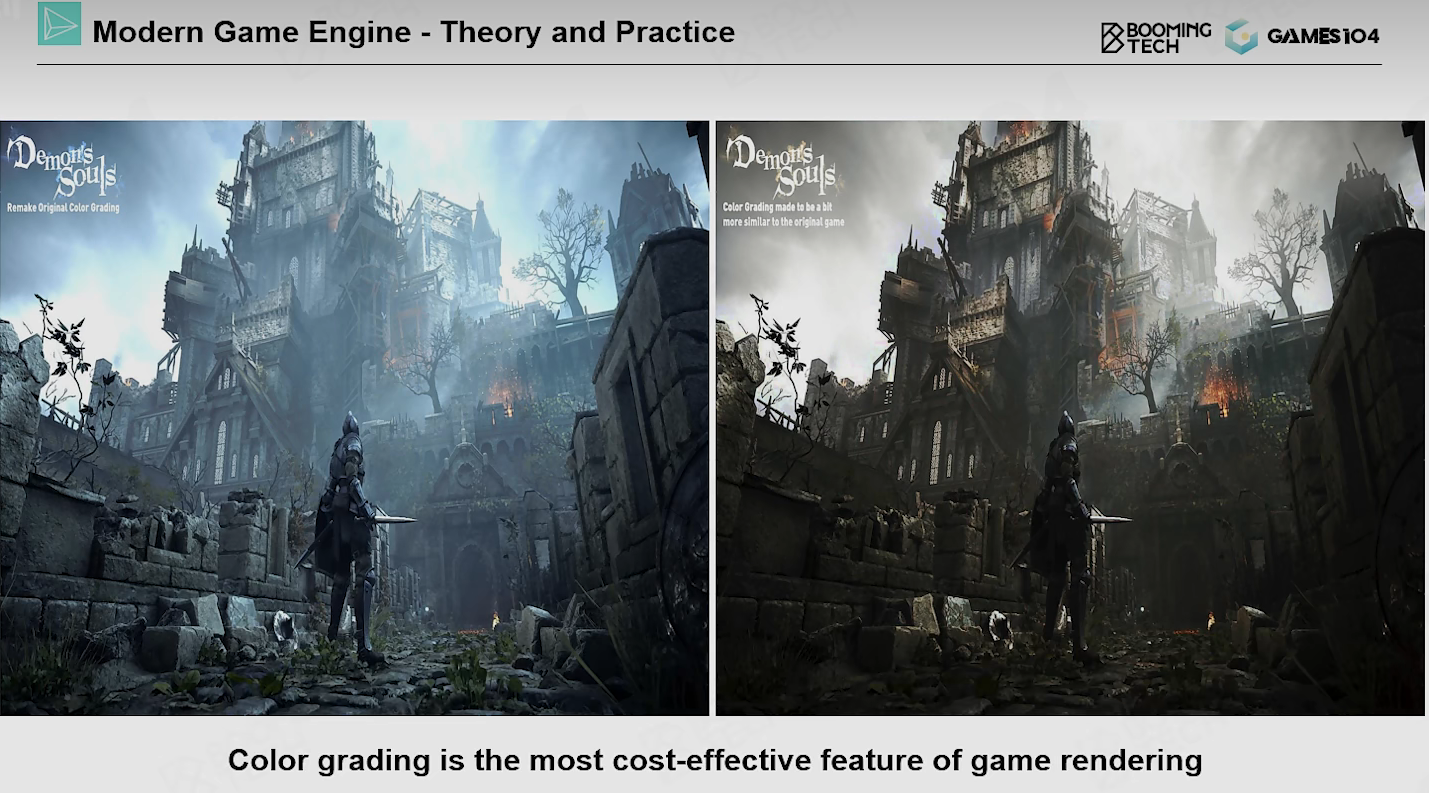

• 游戏场景的运用

Render Pipeline 总结

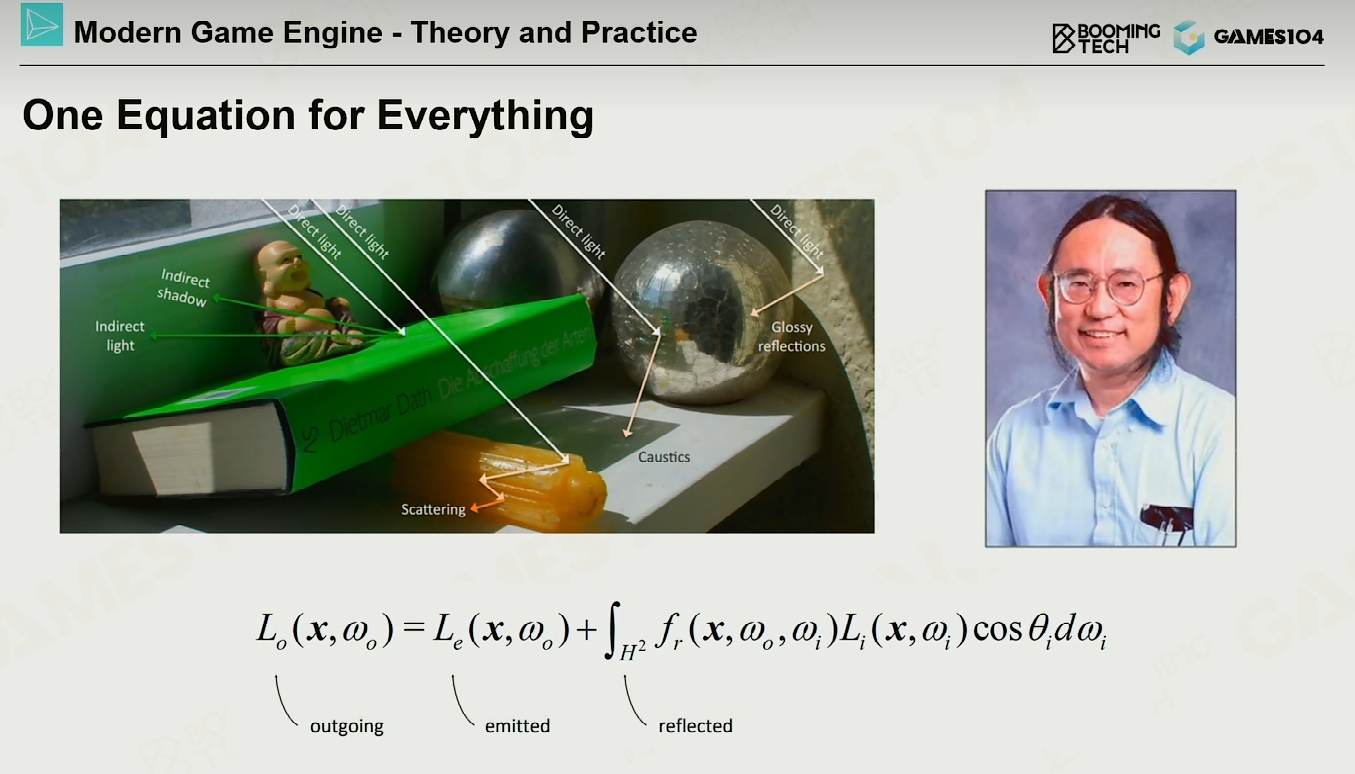

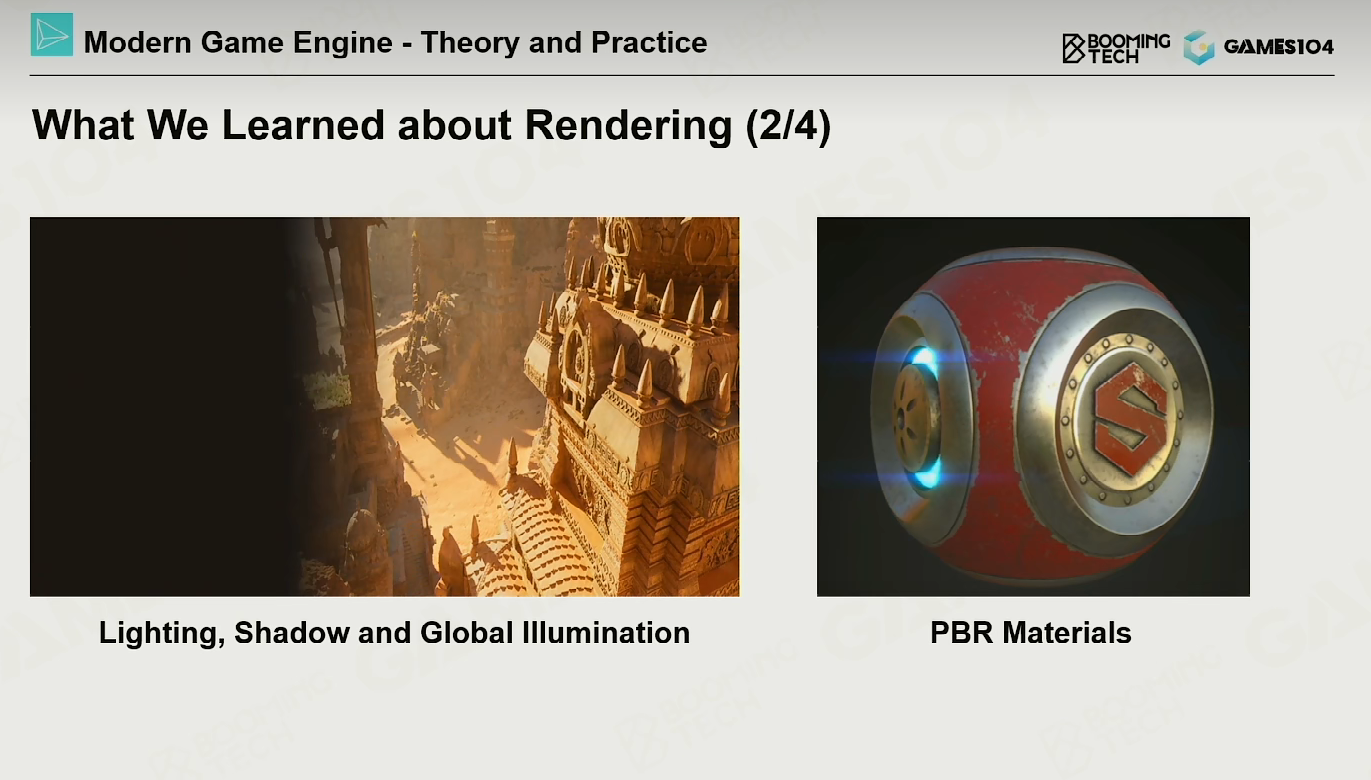

• 所有东西基于标准方程

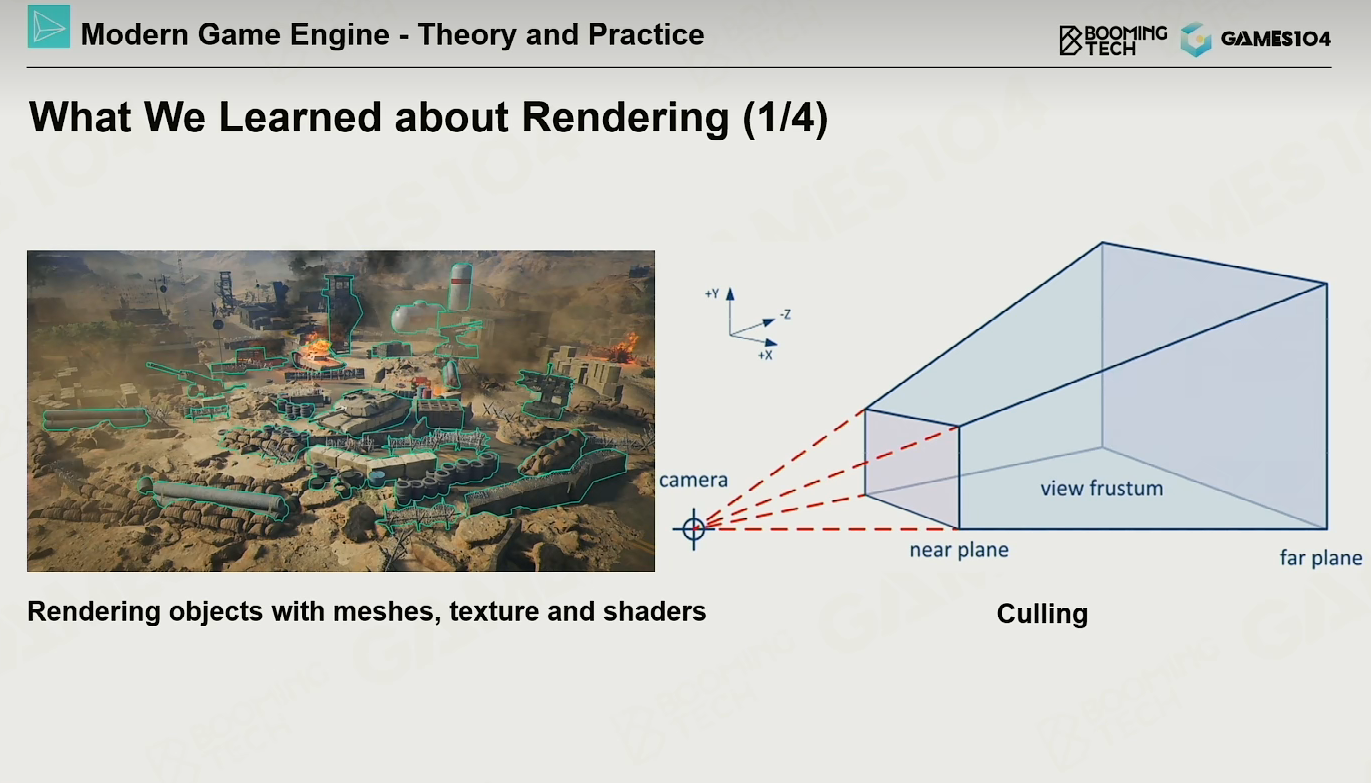

• 世界通过Mesh, Texture, Shader绘制，然后通过culling把不要的东西裁剪掉，要观察的世界就被画出来了，

• 光和世界的变换，光和材质的交互，绘制一个很有光感真实感的世界

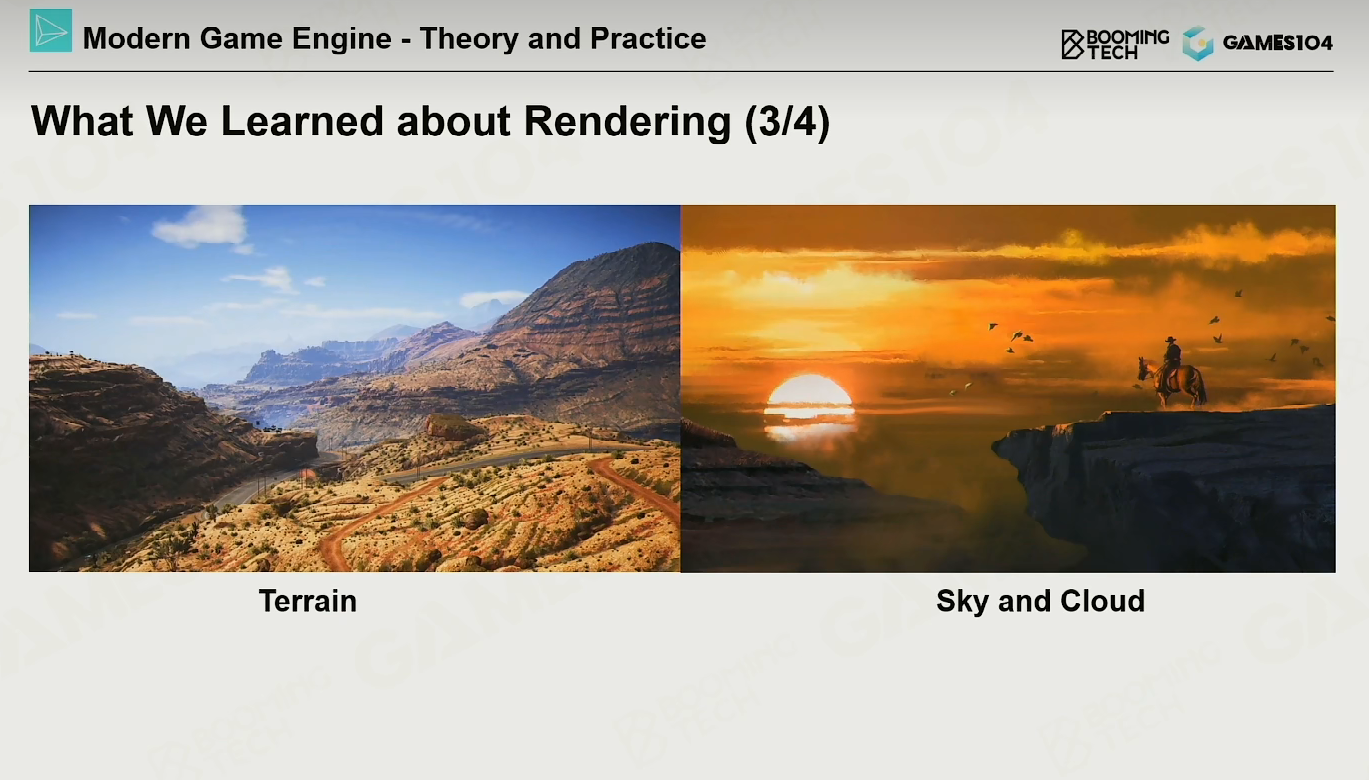

• 如何表达世界中的地形，天空和云等环境效果

• 加入各种效果让世界更精彩

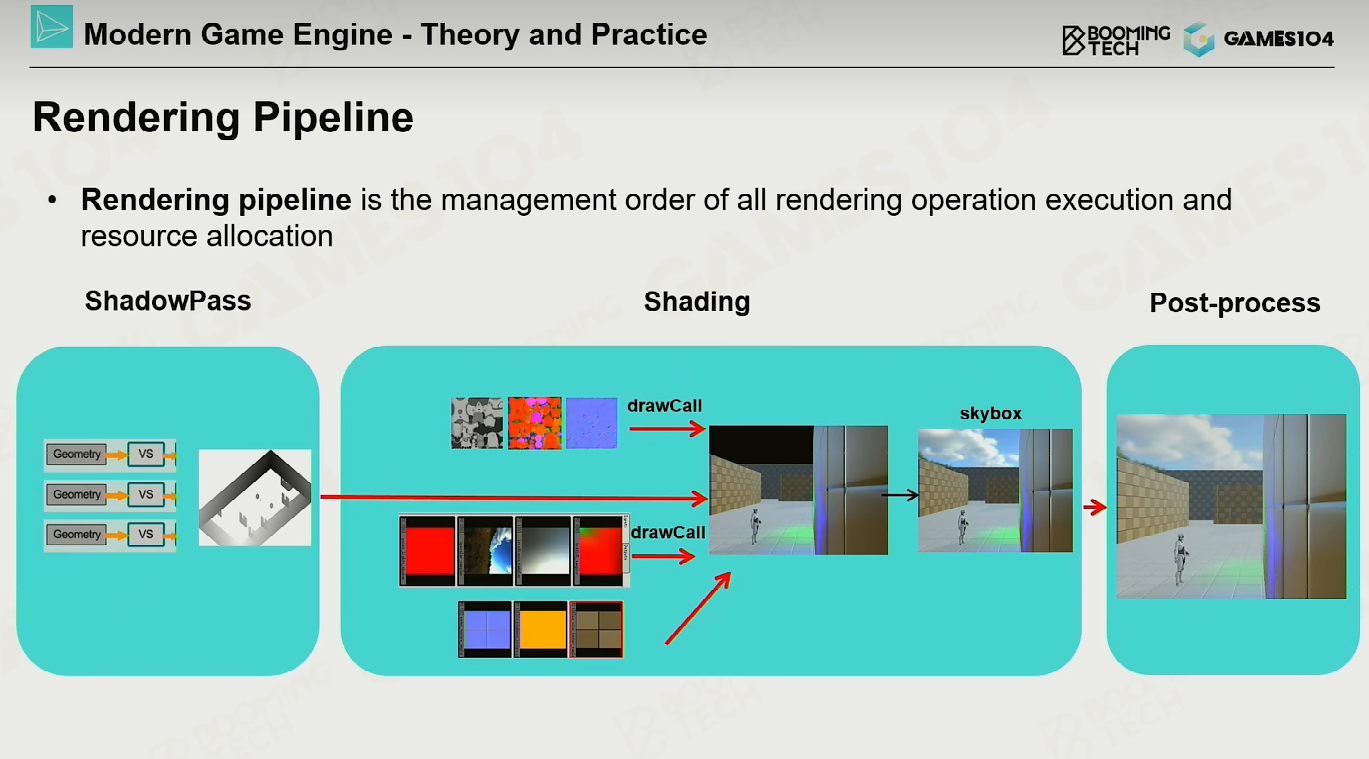

• 简单来看就是绘制顺序，必须有一套规则去控制算法的先后执行。
• 图中就实现了一个简单的Pipeline.

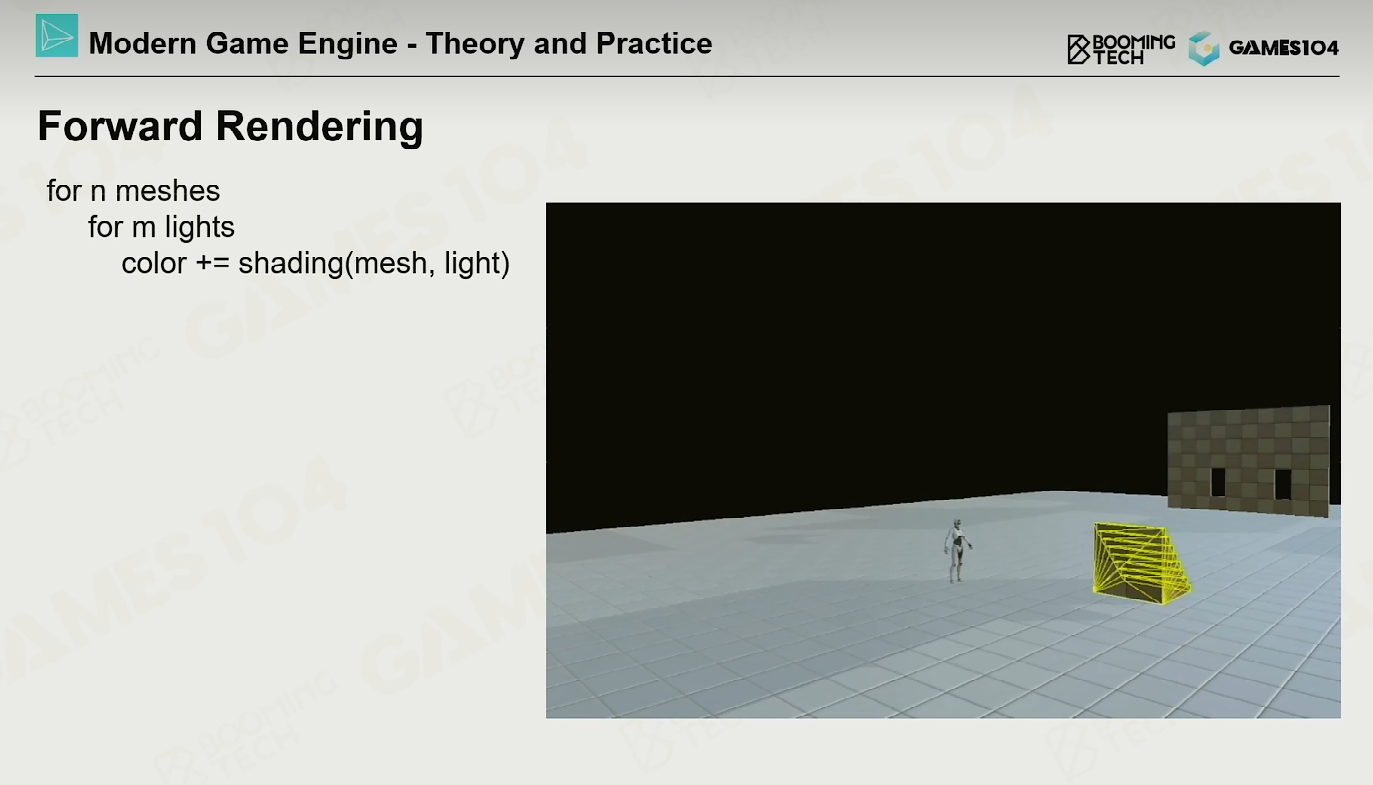

• 前向渲染就是上面说的按着绘制顺序依次完成渲染

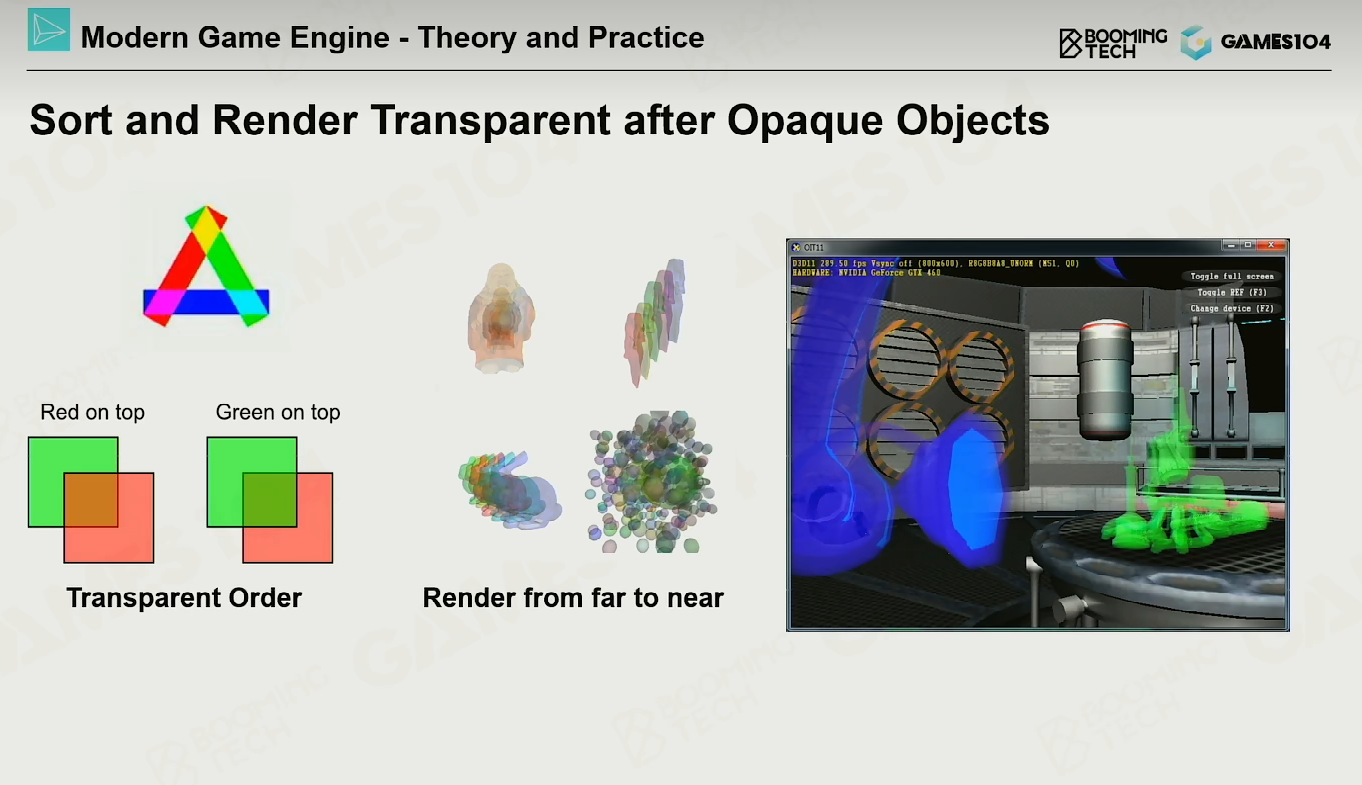

• 透明物不能和不透明物体混合到一起， 必须最后绘制。
• 透明物体绘制需要进行Transparent sorting, 就是透明度排序
• 把所有透明物体由远及近的绘制，当然如果被不透明挡住不用绘制

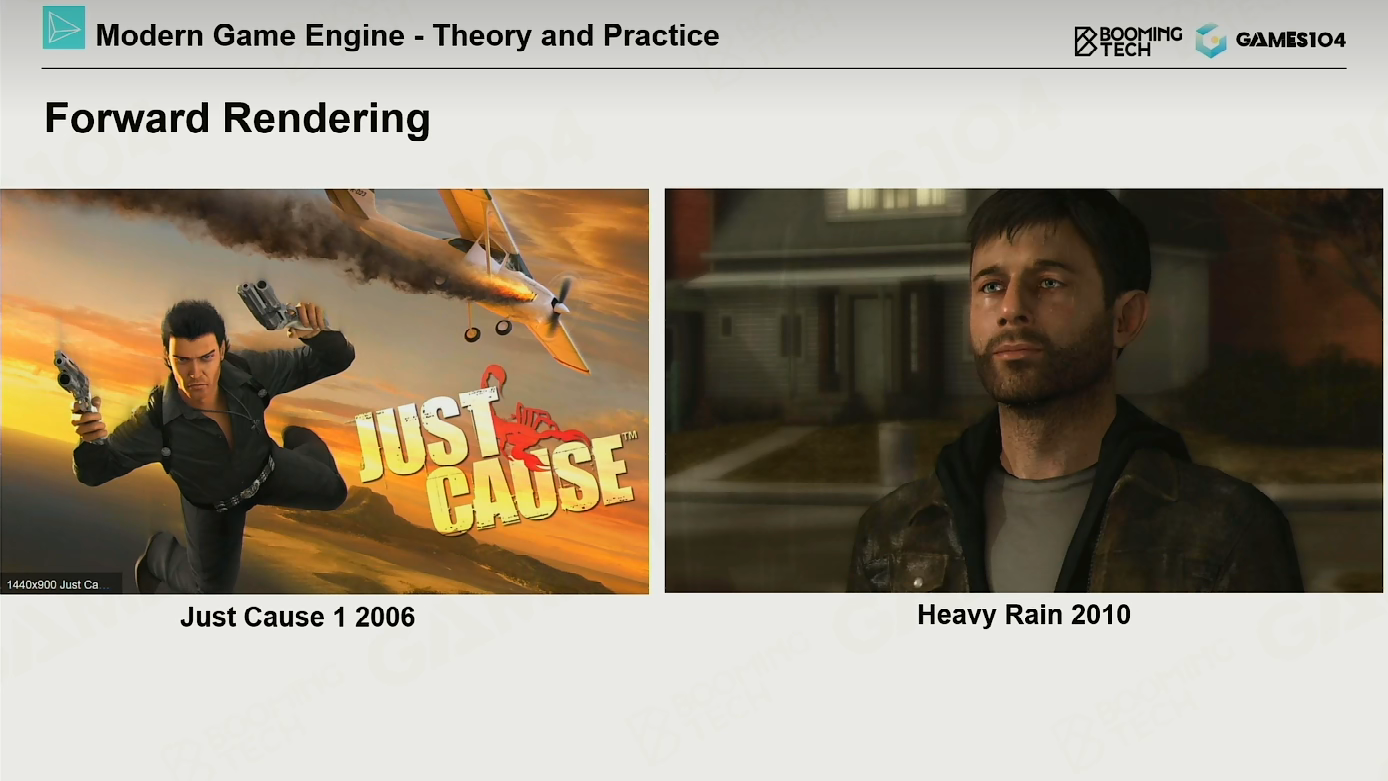

• 早期经典游戏使用样例

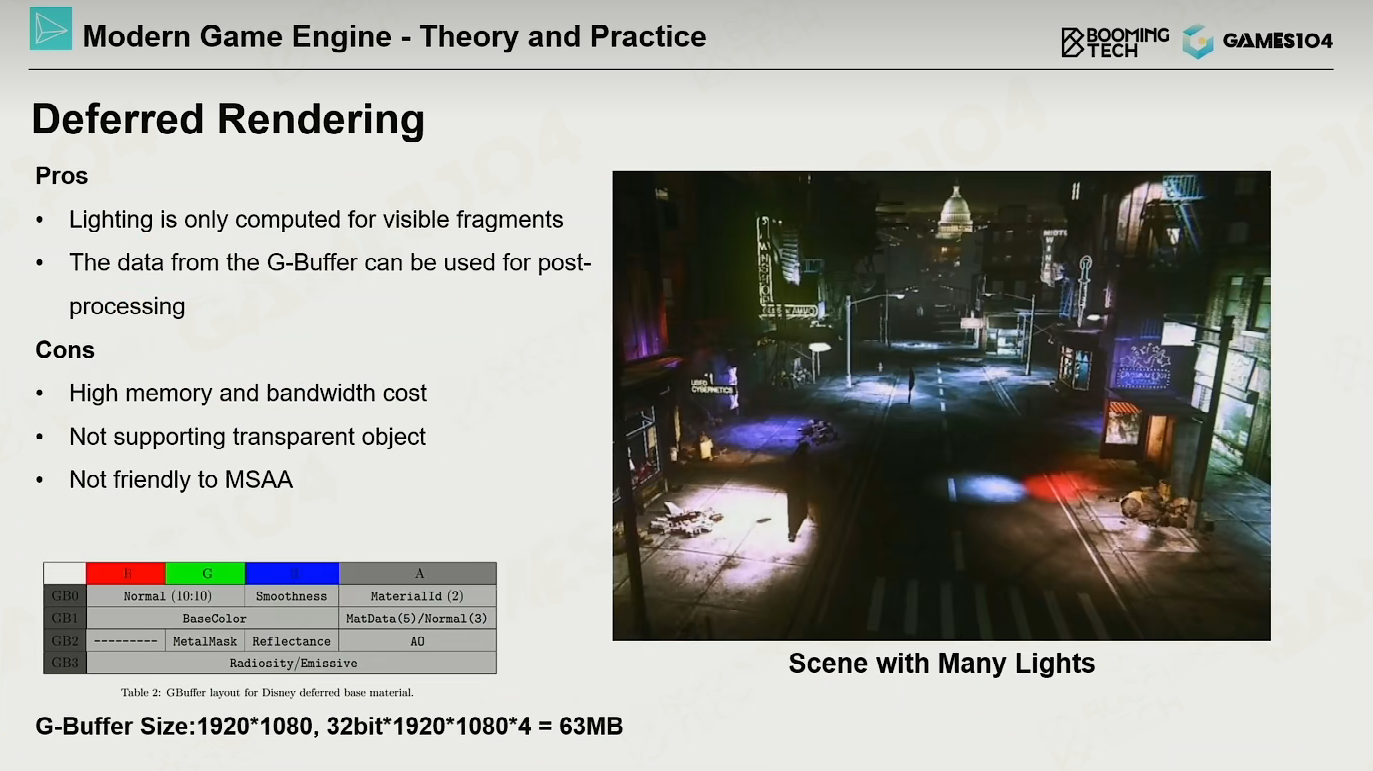

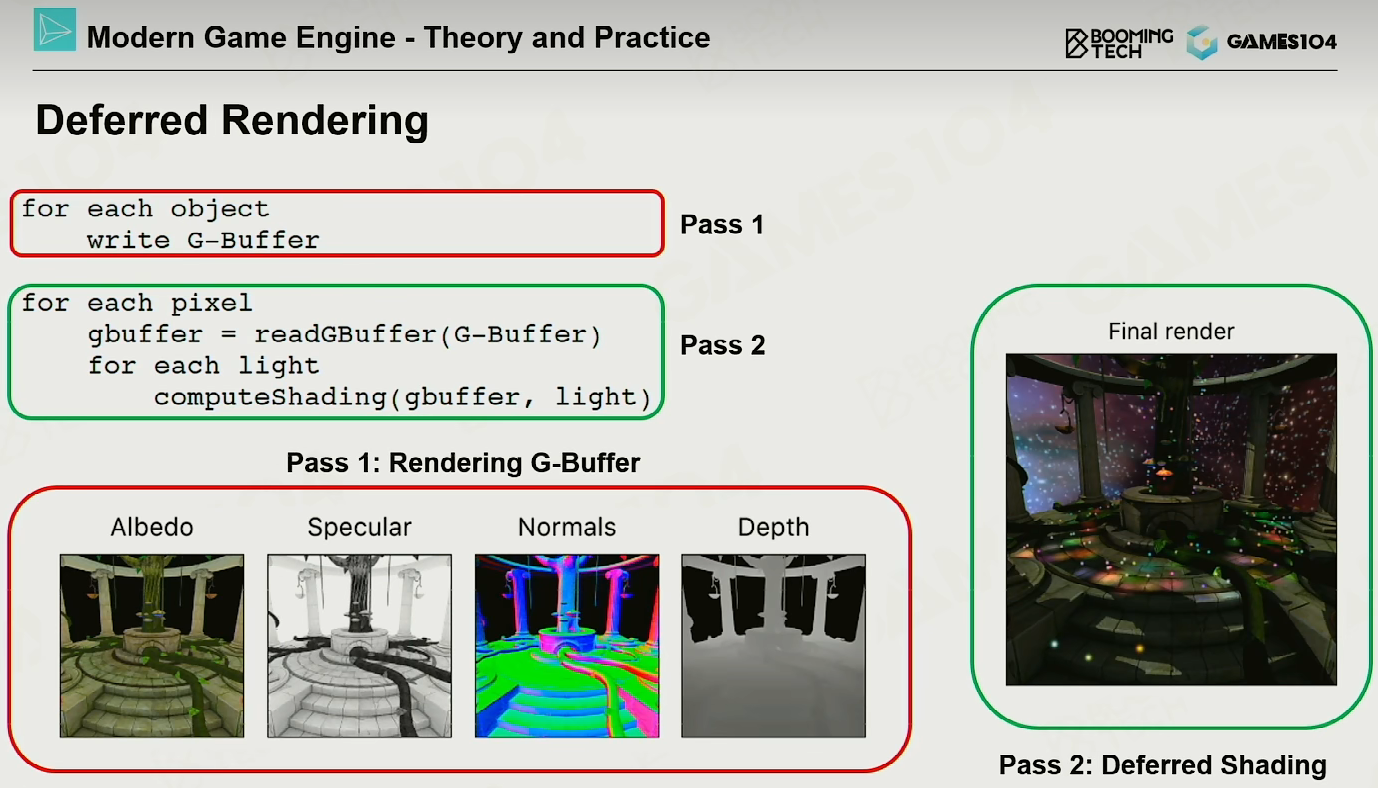

• 延迟渲染
• 思想：渲染时先把所有的物体渲染一遍，不计算和光的关系
• 把各种材质先放到一个巨大的Buffer里去，这个Buffer一般称呼为GBuffer
• 最后再计算光的部分，所有像素不会产生OverDraw，shading只会算最后一次

• 对光的处理非常方便，容易Debug
• GBuffer非常废

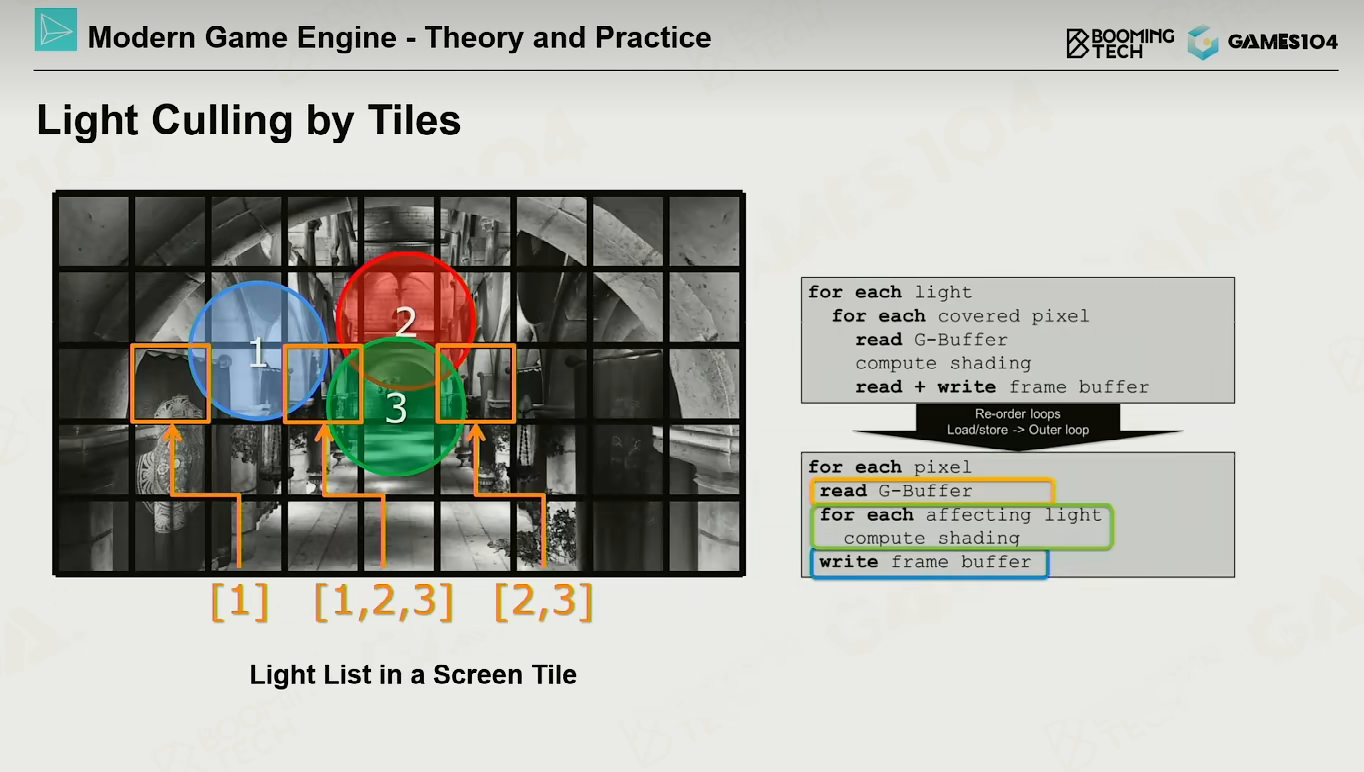

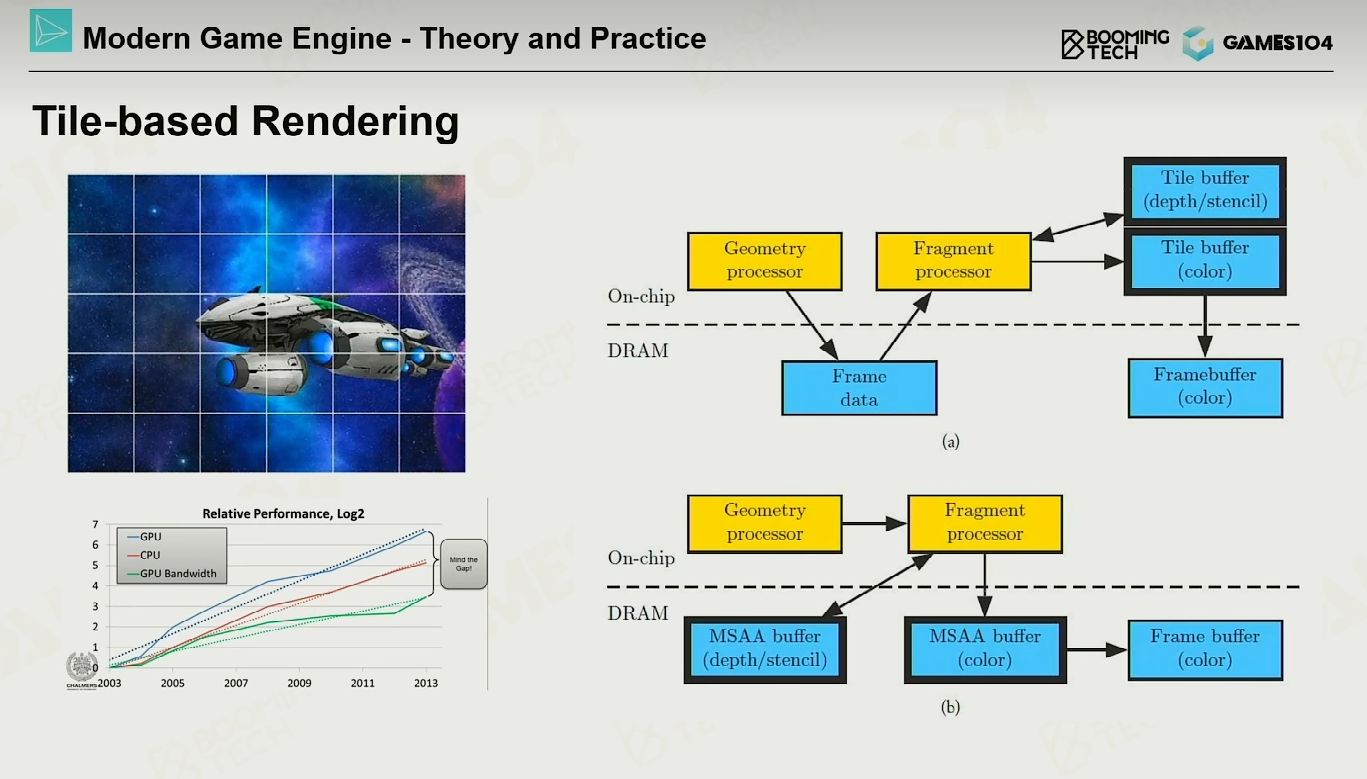

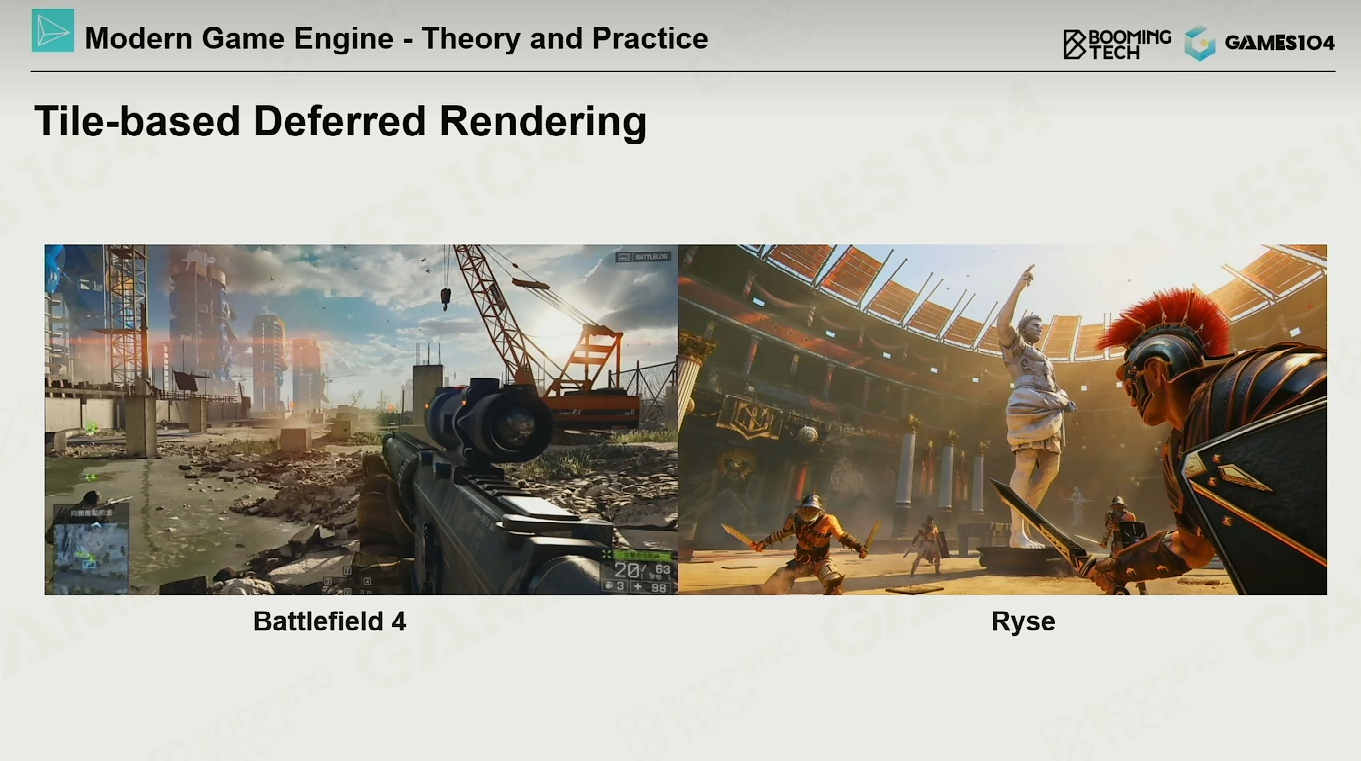

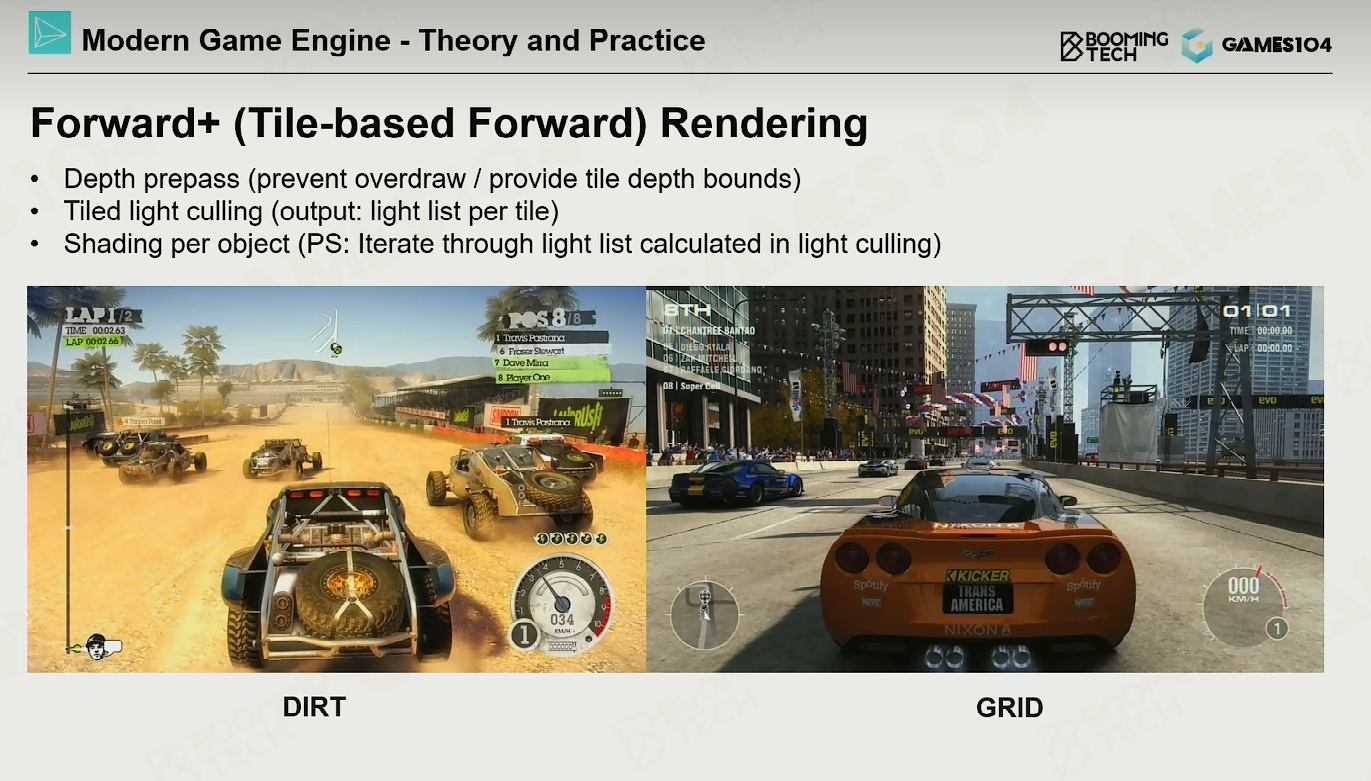

• 通过把屏幕拆成小块来降低Frame Buffer的读写压力

• 额外好处是光的影响范围可以拆分到每个Tile中去
• 构建light list

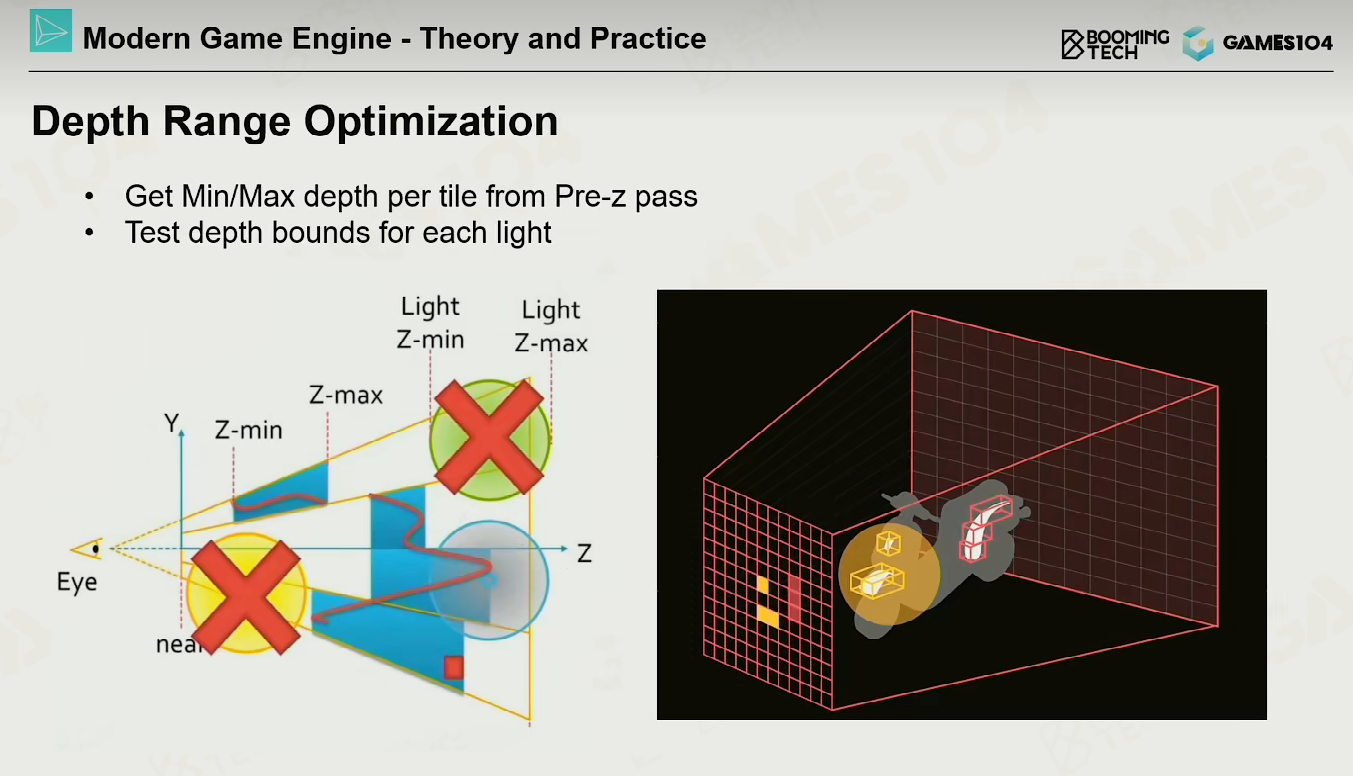

• 渲染的时候会先生成一个ZBuffer的深度---Pre-z
• 每个Tile可以知道最远和最近的Z，也可以测试光的影响深度

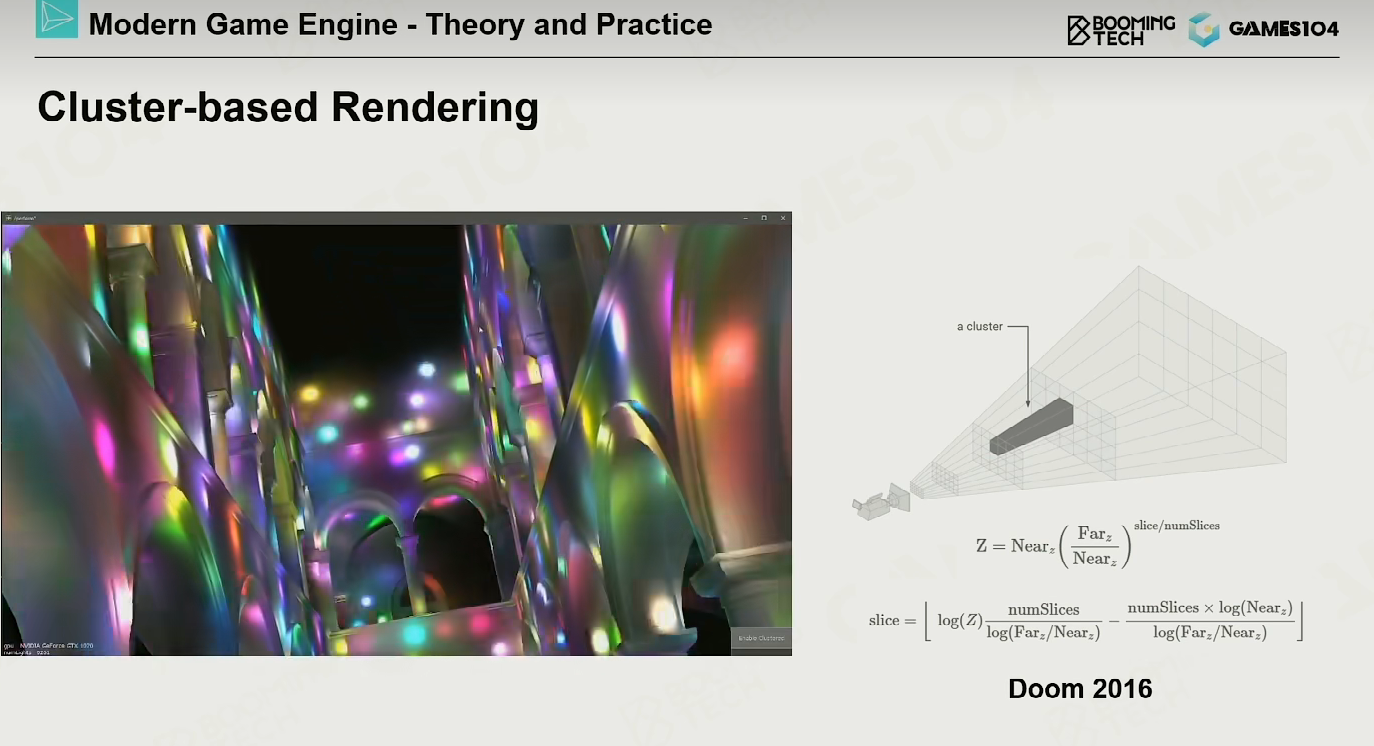

• 把世界基于Z空间切分成各种四棱锥–Cluster
• 不用计算Z-min, z-max, 一个Tile一个Tile去计算对light的visibility

• 比较前沿的新Pipeline

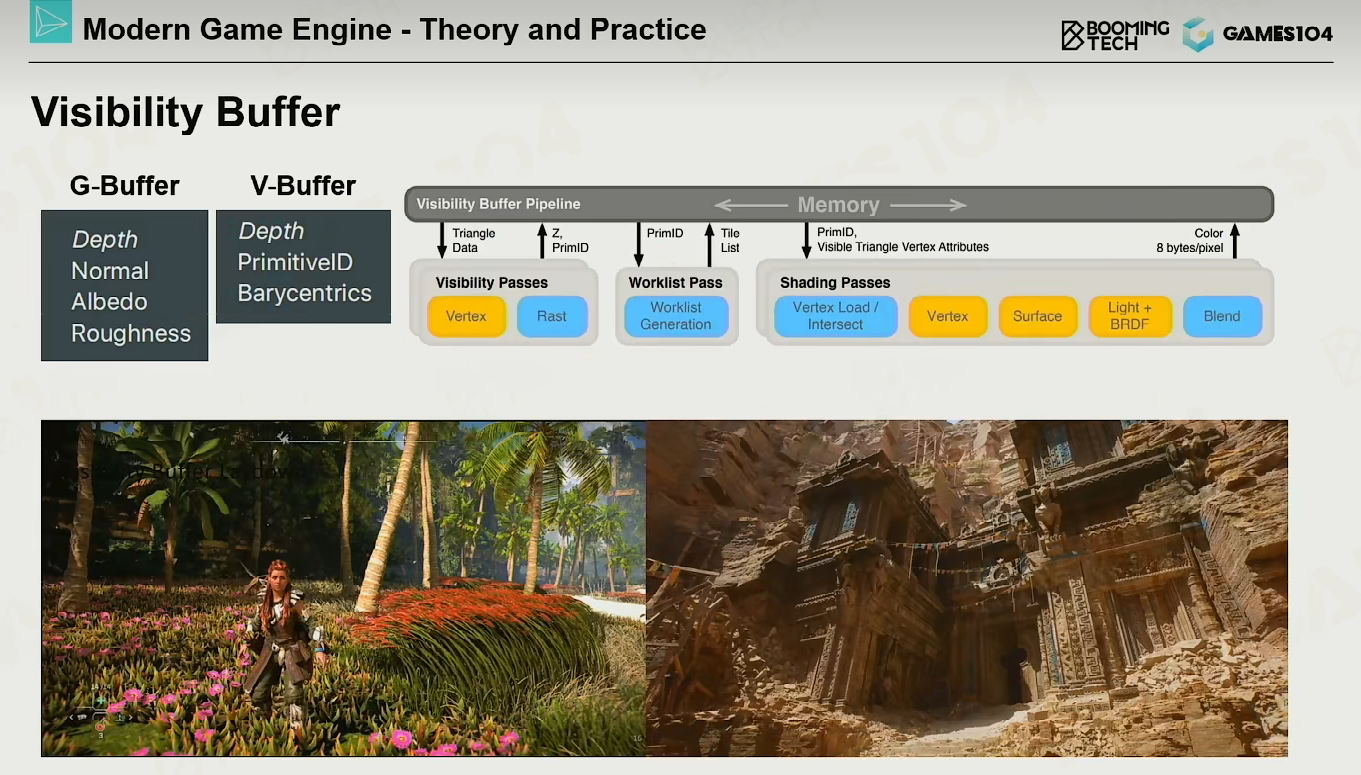

• GBuffer存储材质的全属性，VBuffer存储几何的全属性，分离几何和材质
• 通过几何属性可以反向找到材质，同时通过Vbuffer可以剔除没有用到的材质信息，这样Gbuffer可以存储更多的材质
• 直接用GPU去做光栅化比硬件更快

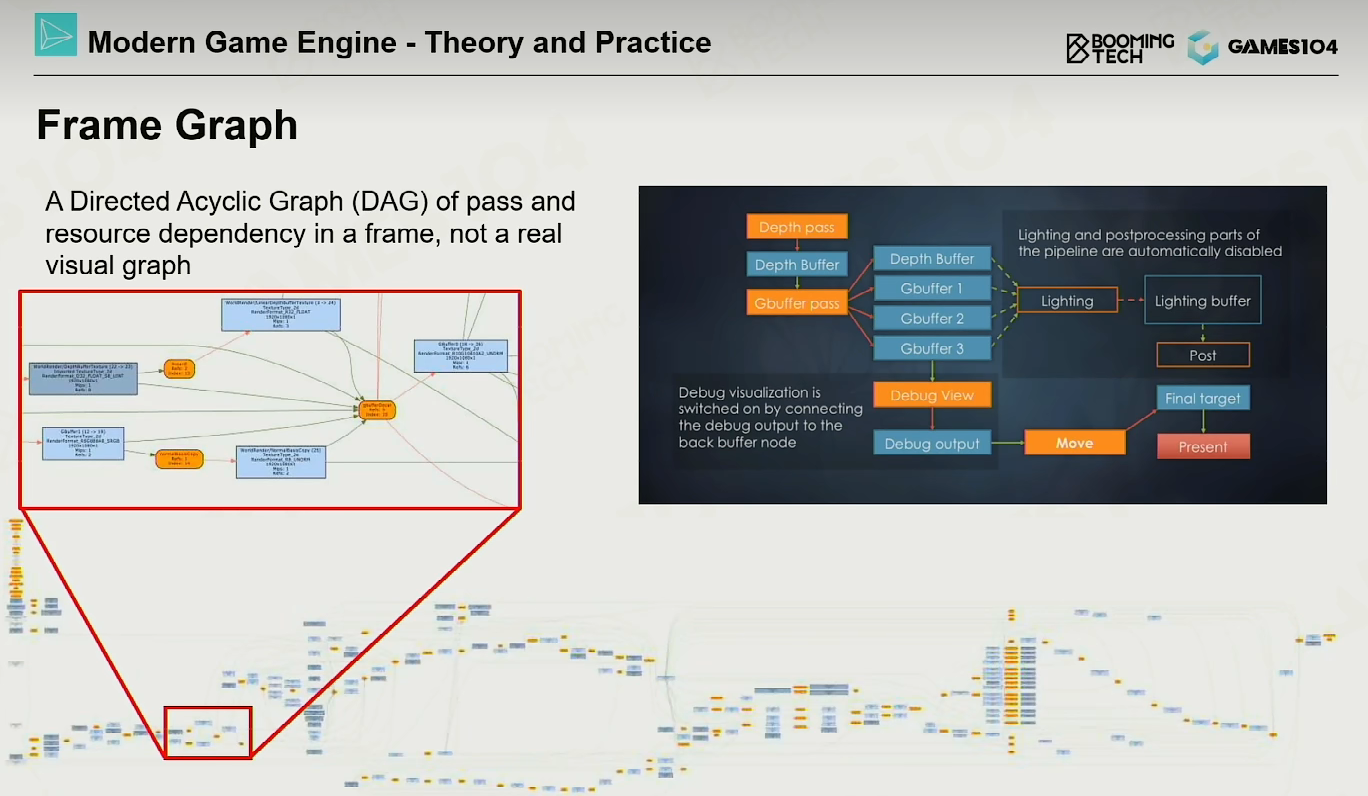

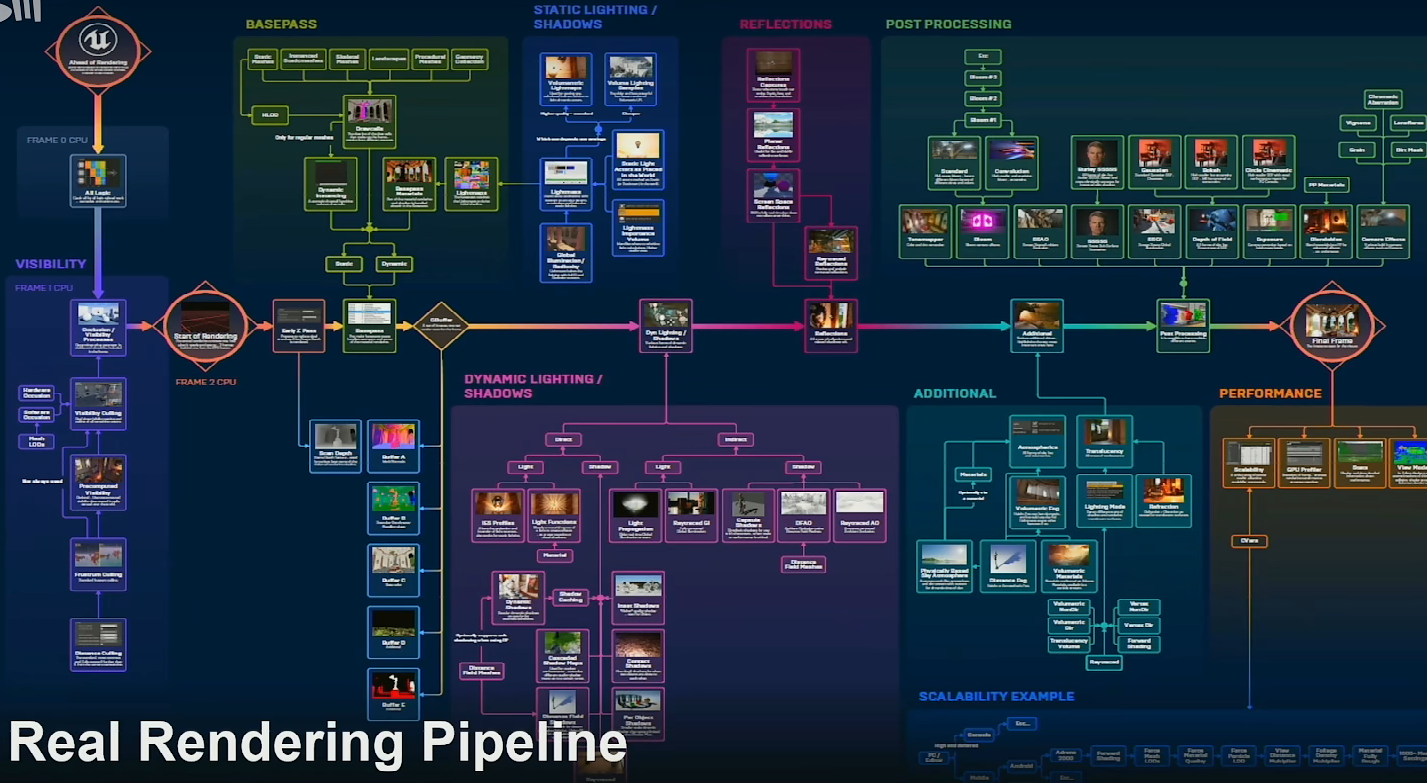

• 虚幻的Pipeline

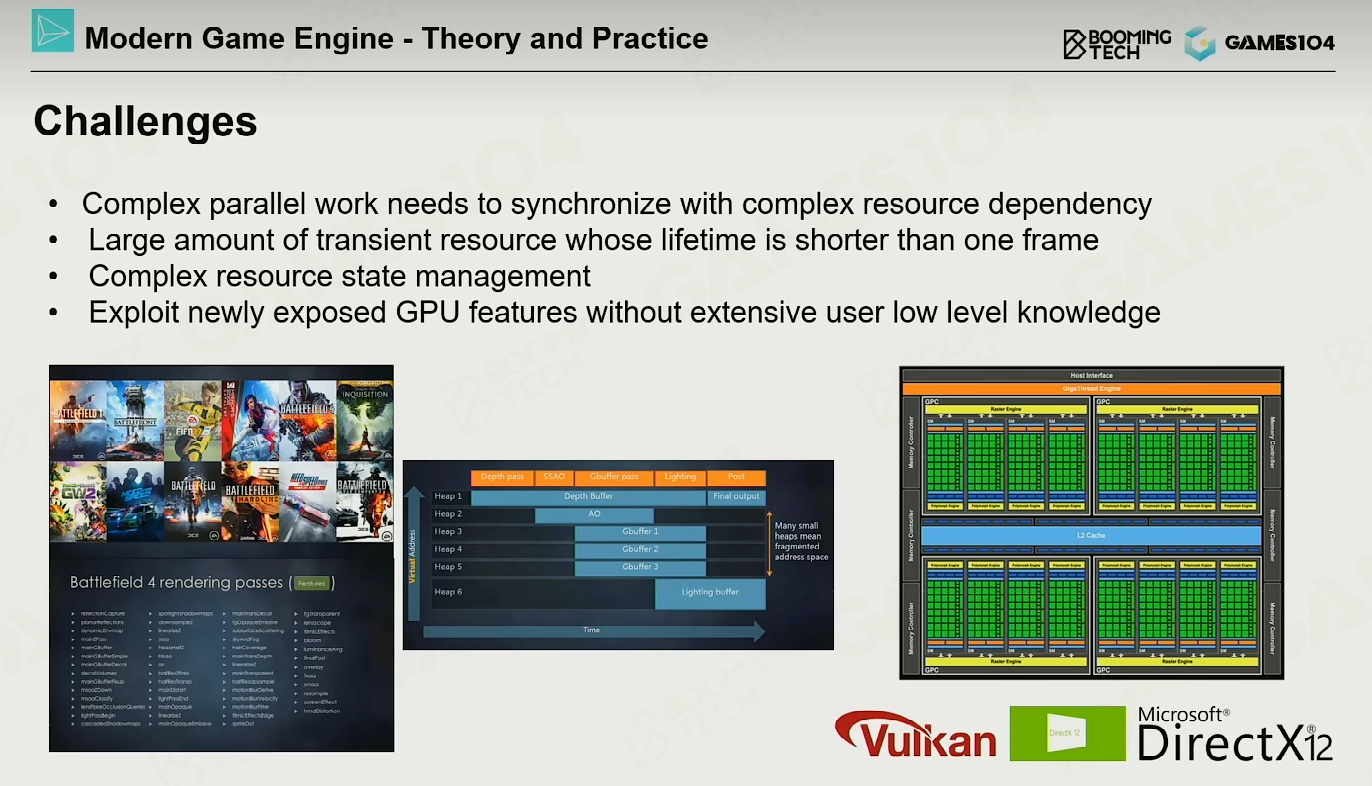

• 通过有向无环图由系统去检查依赖，自动优化资源可重用部分
• 思想:  在做一个大型系统的时候，需要去思考完成一个工具让协作的同事不冲突

Render to Monitor

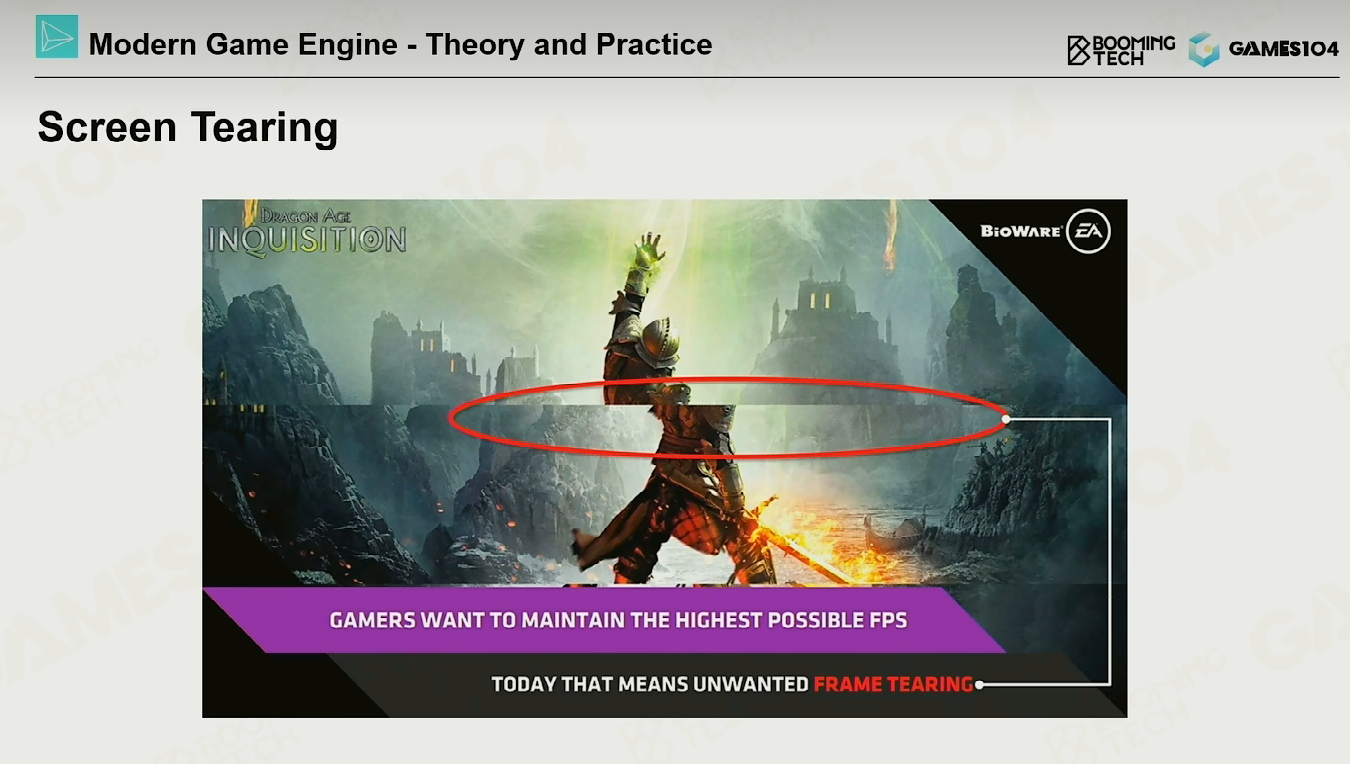

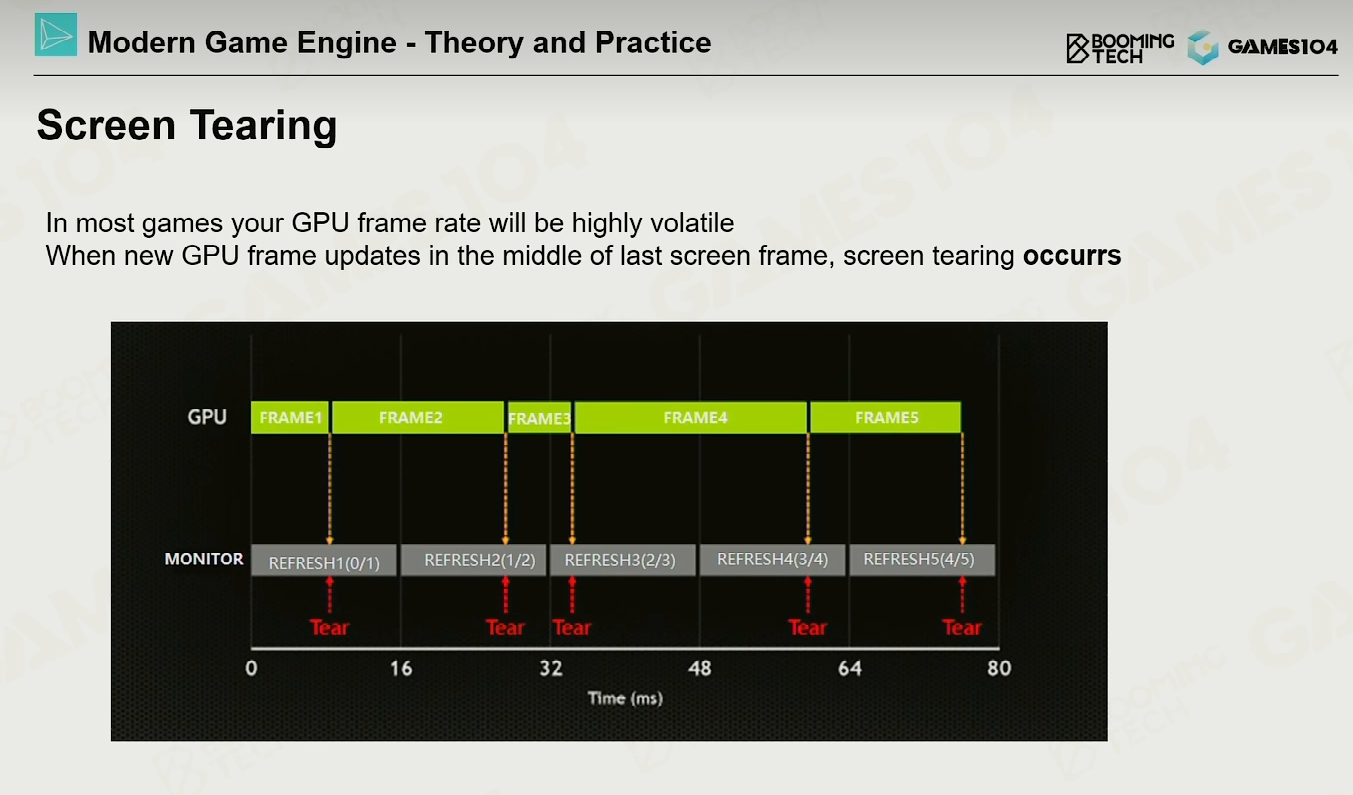

• 关闭VSync后，会发现画面上下错开的情况–屏幕撕裂

• 原因：引擎每次渲染的时间是不一定的， 显示器刷新频率是一致的。
  如果错过显示器的刷新频率就出现等待的情况，也就是撕裂的产生原因.

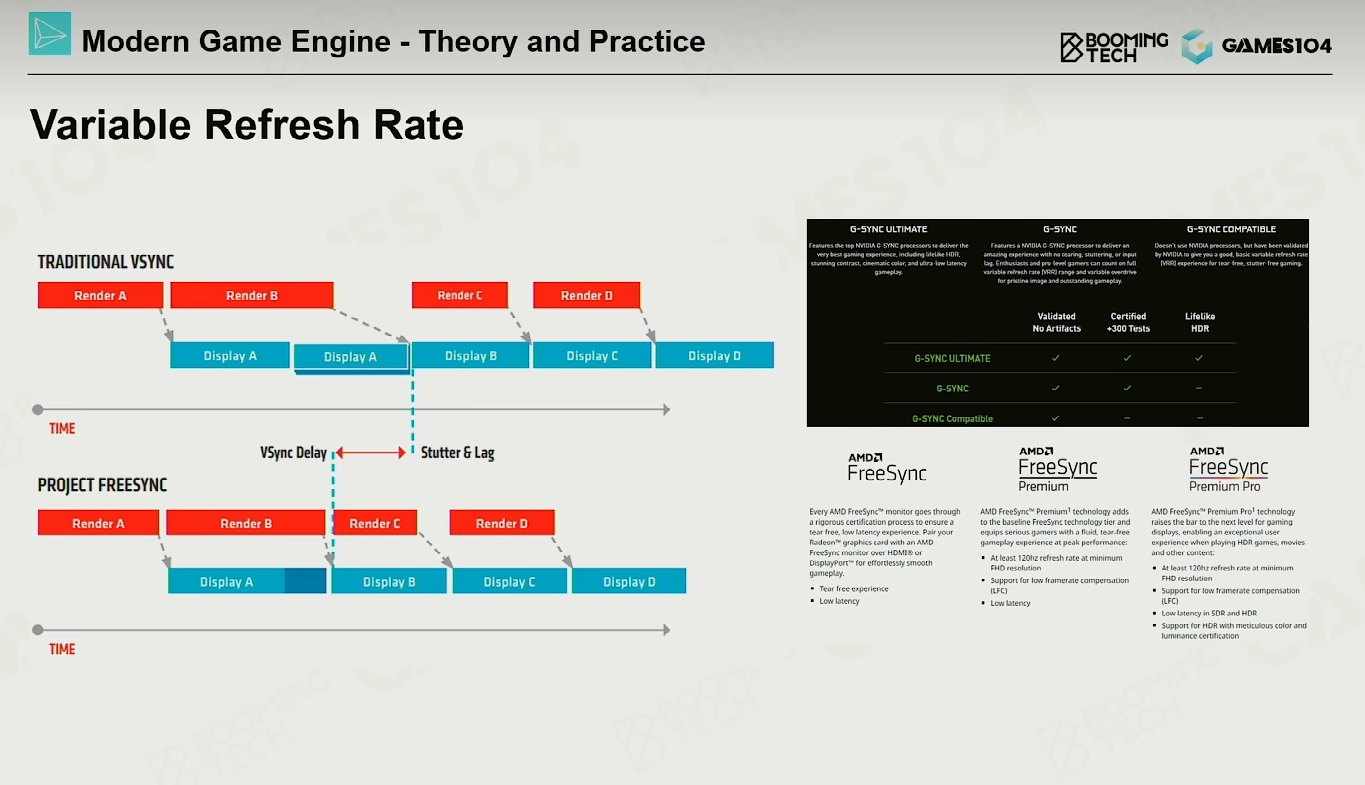

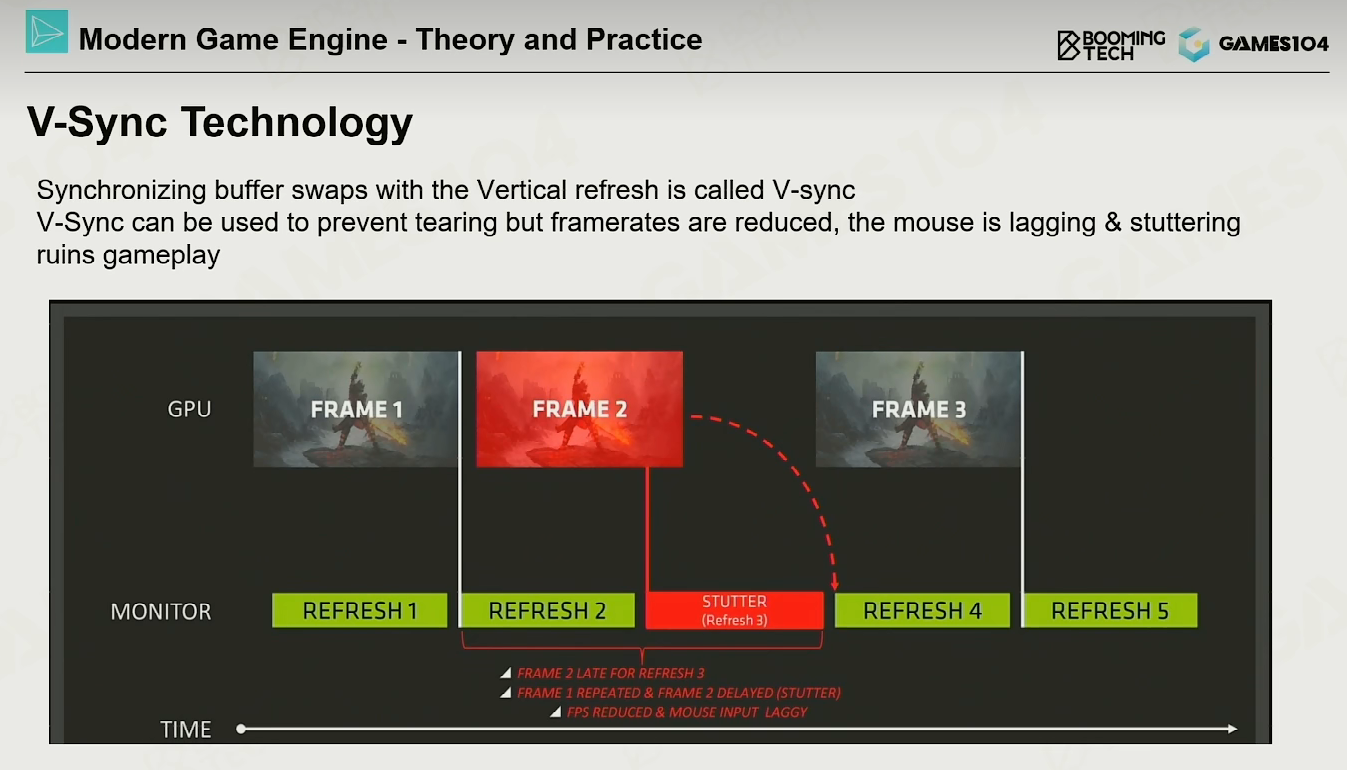

• 通过V-sync强行同步

• 直接控制显示器刷新率和游戏相同
