GCS Initialization & Update

July 9, 2025About 10 minUnreal EngineCameraGCS

GCS Initialization & Update

在介绍GCS在运行时如何去使用配置的CameraDirector, CameraRig和Transition内容前，先简单回顾下上一节中介绍的 IGameplayCameraSystemHost 。

IGameplayCameraSystemHost 是虚幻引擎 Gameplay Camera System (GCS) 的核心接口，GCS 的启动依赖于至少存在一个实现此接口的宿主对象。该接口定义了摄像机系统宿主必须遵守的行为和访问规则，负责管理和维护自身的摄像机评估器实例（FCameraSystemEvaluator​）。

系统在运行时会根据 PlayerController 的 PlayerCameraManager​ 或当前 ViewTarget​，动态选定唯一一个激活的宿主作为摄像机系统的主体控制者，确保摄像机评估和视角切换由该集中化宿主统一管理。

对原版摄像机系统的主要影响包括：

  • 若支持 GCS 的 PlayerCameraManager​ 存在，实现了接口的摄像机组件由该 PlayerCameraManager​ 统一管理和调度ViewTarget变化， 以及GCS的更新；
  • 若无支持 GCS 的 PlayerCameraManager​，实现了接口的摄像机组件将独立维护和管理自身摄像机系统；
  • 支持 GCS 的 PlayerCameraManager​会确保原版的摄像机流程在 GCS 环境下也能正常工作。

Info

“支持GCS 的 PlayerCameraManager​" 是指项目配置了实现 IGameplayCameraSystemHost 接口的 AGameplayCamerasPlayerCameraManager（及其派生类）作为 PlayerCameraManager

GCS 的初始化

为了方便理解GCS各种子系统之间的关系，这里主要以 UGameplayCameraComponent 来展开。

仅存在 UGameplayCameraComponent

  • 当前环境下，实现IGameplayCameraSystemHost​ 的 Host 只有UGameplayCameraComponent​。
  • ​UGameplayCameraComponent​ 会在组件初始化的时候先触发Activate，然后通过Beginplay进行初始化。
  • 在执行 ActivateCameraEvaluationContext​ 方法时，组件自身的摄像机评估上下文会被注册并加入到 IGameplayCameraSystemHost​ 持有的评估器 FCameraSystemEvaluator​ 中。

在PlayerController中配置GCS的PlayerCameraManager

  • TeardownCameraSystemHost 的函数实际上不会做任何事， 因为它上面的GCS并不会初始化。
  • 和之前的区别是，整个内容的更新是在GCS的PlayerCameraManager的SetViewTarget(APawn) 时处理的。

GCS 的运行核心

FCameraSystemEvaluator 是 GCS 的运行核心，负责驱动摄像机系统的状态更新与计算。它根据时间变化中的影响推动摄像机各节点的动态行为，实现摄像机视角的平滑切换及动态调整。

​IGameplayCameraSystemHost​ 持有一个共享指针，管理对该评估器的访问：

/** 摄像机系统评估器 */
TSharedPtr<FCameraSystemEvaluator> CameraSystemEvaluator;

摄像机评估器的初始化过程在宿主对象中简单明了：

void IGameplayCameraSystemHost::InitializeCameraSystem()
{
    FCameraSystemEvaluatorCreateParams Params;
    Params.Owner = GetAsObject();   // 将宿主对象作为评估器的Owner
    CameraSystemEvaluator = MakeShared<FCameraSystemEvaluator>();
    CameraSystemEvaluator->Initialize(Params);  // 内部进行完整初始化
}

GCS通过每帧调用宿主接口，驱动评估器刷新摄像机系统状态：

void IGameplayCameraSystemHost::UpdateCameraSystem(float DeltaTime)
{
    if (CameraSystemEvaluator)
    {
        FCameraSystemEvaluationParams Params;
        Params.DeltaTime = DeltaTime;    // 传递帧时间增量
        CameraSystemEvaluator->Update(Params);   // 基于时间更新摄像机状态
    }
}

由此完成了摄像机逻辑的时序驱动。

FCameraSystemEvaluator

为了帮助理解，以下是 FCameraSystemEvaluator 初始化流程的简化示例代码：

// 简化版本
void FCameraSystemEvaluator::Initialize(...)
{
	WeakOwner = IGameplayCameraSystemHost;   // 弱指针
	Role = Game;    // ECameraSystemEvaluatorRole
	RootNode = NewObject<UDefaultRootCameraNode>(Owner, TEXT("RootNode"));   	// 创建摄像机节点树根节点

	ContextStack.Initialize(*this);    // 初始化摄像机评估上下文堆栈

	// 构造根摄像机节点评估器，对应RootNode节点
	FCameraNodeEvaluatorTreeBuildParams BuildParams;
	BuildParams.RootCameraNode = RootNode;
	RootEvaluator = static_cast<FRootCameraNodeEvaluator*>(RootEvaluatorStorage.BuildEvaluatorTree(BuildParams));

	// ... 可在此注册扩展服务 ...

	// 初始化根评估器，构建完整评估器树结构
	FCameraNodeEvaluatorInitializeParams InitParams;
	InitParams.Evaluator = this;
	RootEvaluator->Initialize(InitParams, RootNodeResult);
}
  • ​RootNode​ 是摄像机节点树的根，是所有摄像机节点的父节点。
  • ​ContextStack​ 管理多个运行时的摄像机评估上下文，支持灵活切换。
  • ​RootEvaluator​ 负责对整棵摄像机评估器树进行构建，并执行评估流程。
  • 初始化阶段完成摄像机的评估树准备，待Tick调用进行更新计算。

FCameraEvaluationContext

FCameraEvaluationContext 提供了CameraRig运行时的上下文数据，该上下文对象会存储在 FCameraSystemEvaluator 的 ContextStack​ 中，便于摄像机状态在多上下文间切换及存储。

参考代码片段：

class FCameraEvaluationContext : public TSharedFromThis<FCameraEvaluationContext>
{
protected:
	TWeakObjectPtr<> WeakOwner;
	TWeakObjectPtr<APlayerController> WeakPlayerController;

	/** 当前上下文托管的摄像机资产 */
	TObjectPtr<const UCameraAsset> CameraAsset;

	/** CameraAsset中所有CameraRig初步计算结果，用于获得摄像机位置等信息 */
	FCameraNodeEvaluationResult InitialResult;
}

void FCameraEvaluationContext::Initialize(const FCameraEvaluationContextInitializeParams& Params)
{
	WeakOwner = Params.Owner;
	CameraAsset = Params.CameraAsset;
	WeakPlayerController = Params.PlayerController;

	if (CameraAsset)
	{
		const FCameraAssetAllocationInfo& AllocationInfo = CameraAsset->GetAllocationInfo();
		InitialResult.VariableTable.Initialize(AllocationInfo.VariableTableInfo);
		InitialResult.ContextDataTable.Initialize(AllocationInfo.ContextDataTableInfo);
	}
}
  • ​CameraAsset​ 是运行时摄像机配置的资产，是GCS的核心数据之一。
  • ​InitialResult​ 提供了摄像机Rig的初步评估数据，是后续动态计算依据。

FGameplayCameraComponentEvaluationContext

FCameraEvaluationContext 的派生类，UGameplayCameraComponent 的私有数据。

UGameplayCameraComponent 运行时会根据配置的 CameraAsset 构建 FCameraEvaluationContext ，交由 FCameraSystemEvaluator 处理。

class UGameplayCameraComponent
{
	TSharedPtr<FGameplayCameraComponentEvaluationContext> EvaluationContext;

	// TryCreateCameraEvaluationContext(..)
	EvaluationContext = MakeShared<FGameplayCameraComponentEvaluationContext>();

	FCameraEvaluationContextInitializeParams InitParams;
	InitParams.Owner = this;
	InitParams.CameraAsset = CameraAsset;     // 配置的CameraAsset
	InitParams.PlayerController = PlayerController;
	EvaluationContext->Initialize(InitParams);
}

/**
 * 针对Gameplay摄像机组件的评估上下文，继承自FCameraEvaluationContext
 */
class FGameplayCameraComponentEvaluationContext : public FCameraEvaluationContext;

FActorCameraEvaluationContext

FCameraEvaluationContext 的派生类，专门用于将非GameplayCameraSystem体系下的摄像机数据（通常来自Actor或CameraComponent）封装为GCS可以识别和计算的上下文环境。

它主要完成的工作是：

  • 接收AActor或UCameraComponent实例，
  • 程序化地构造一个简化的CameraAsset（仅含有复制Actor摄像机属性的节点），
  • 提供静态辅助函数完成视图信息到评估结果的转换。
// 参考代码
UCameraAsset* FActorCameraEvaluationContext::MakeCalcCameraActorCameraAsset(ViewTargetActor)
{
	UCalcCameraActorCameraNode* WrapperCameraNode = NewObject<UCalcCameraActorCameraNode>(ViewTargetActor, NAME_None, RF_Transient);

	UCameraRigAsset* CameraRig = NewObject<UCameraRigAsset>(ViewTargetActor, NAME_None, RF_Transient);
	CameraRig->RootNode = WrapperCameraNode;

	USingleCameraDirector* SingleDirector = NewObject<USingleCameraDirector>(ViewTargetActor, NAME_None, RF_Transient);
	SingleDirector->CameraRig = CameraRig;

	UCameraAsset* CameraAsset = NewObject<UCameraAsset>(ViewTargetActor, NAME_None, RF_Transient);
	CameraAsset->SetCameraDirector(SingleDirector);

	return CameraAsset;
}

//AGameplayCamerasPlayerCameraManager::SetViewTarget
TSharedRef<FActorCameraEvaluationContext> NewContext = MakeShared<FActorCameraEvaluationContext>(ViewTargetActor);
CameraSystemEvaluator->PushEvaluationContext(NewContext);
ViewTargetContexts.Add(NewContext);

使得非GCS的ViewTarget Actor能够被Gameplay Cameras系统统一处理和计算，使旧有摄像机系统或自定义视角能顺利过渡至GCS框架内，提供向下兼容能力，提高系统整合度和灵活性。

GCS 的更新流程

下面介绍GCS的更新过程中关键节点

// 简化版本
void FCameraSystemEvaluator::UpdateImpl(float DeltaTime, ECameraNodeEvaluationType EvaluationType)
{
	// 预先调用各类服务的更新（如摄像机震动系统等），方便提前处理状态
	PreUpdateServices(DeltaTime, ECameraEvaluationServiceFlags::None);

	// 获取当前活动的摄像机评估上下文
	TSharedPtr<FCameraEvaluationContext> ActiveContext = ContextStack.GetActiveContext();

	// 执行摄像机导演（Director）逻辑，激活导演返回需要切换的Camera Rig
	FCameraDirectorEvaluator* ActiveDirectorEvaluator = ActiveContext->GetDirectorEvaluator();
	UpdateCameraDirector(DeltaTime, ActiveDirectorEvaluator);

	// 运算摄像机节点树，计算当前摄像机最终输出结果
	{
		FCameraNodeEvaluationParams NodeParams;
		NodeParams.Evaluator = this;
		NodeParams.DeltaTime = DeltaTime;
		NodeParams.EvaluationType = EvaluationType;

		RootNodeResult.Reset();

		RootEvaluator->Run(NodeParams, RootNodeResult);

		RootNodeResult.bIsValid = true; // 标记结果有效
	}

	// 后处理所有更新服务，比如清理和状态同步等.
	PostUpdateServices(DeltaTime, ECameraEvaluationServiceFlags::None);

	// 收集并保存最终摄像机结果，用于后续渲染或逻辑使用
	PreVisualResult.Reset(RootEvaluator->GetPreVisualLayerResult());
	Result.Reset(RootNodeResult);
}

​UpdateCameraDirector​ 的主要职责是：

  • 执行摄像机导演（Director）评估器，获得摄像机导演的输出指令。
  • 处理导演返回的摄像机Rig激活和反激活请求，分层执行这些请求以保证摄像机切换的合理性。
// 运行摄像机导演评估器，获取CameraRig的变化请求
CameraDirectorEvaluator->Run(DirectorParams, DirectorResult);

// 在除“Main”层以外的所有层级执行激活/反激活请求
RootEvaluator->ExecuteCameraDirectorRequest(OtherLayerRequest);

// 对“Main”层的摄像机Rig激活请求进行合并处理后执行
GetCombinedCameraRigRequest(MainLayerActivations, CombinedRequest);
RootEvaluator->ExecuteCameraDirectorRequest(CombinedRequest);

// 对“Main”层的摄像机Rig反激活请求同样进行合并后执行
GetCombinedCameraRigRequest(MainLayerDeactivations, CombinedRequest);
RootEvaluator->ExecuteCameraDirectorRequest(CombinedRequest);

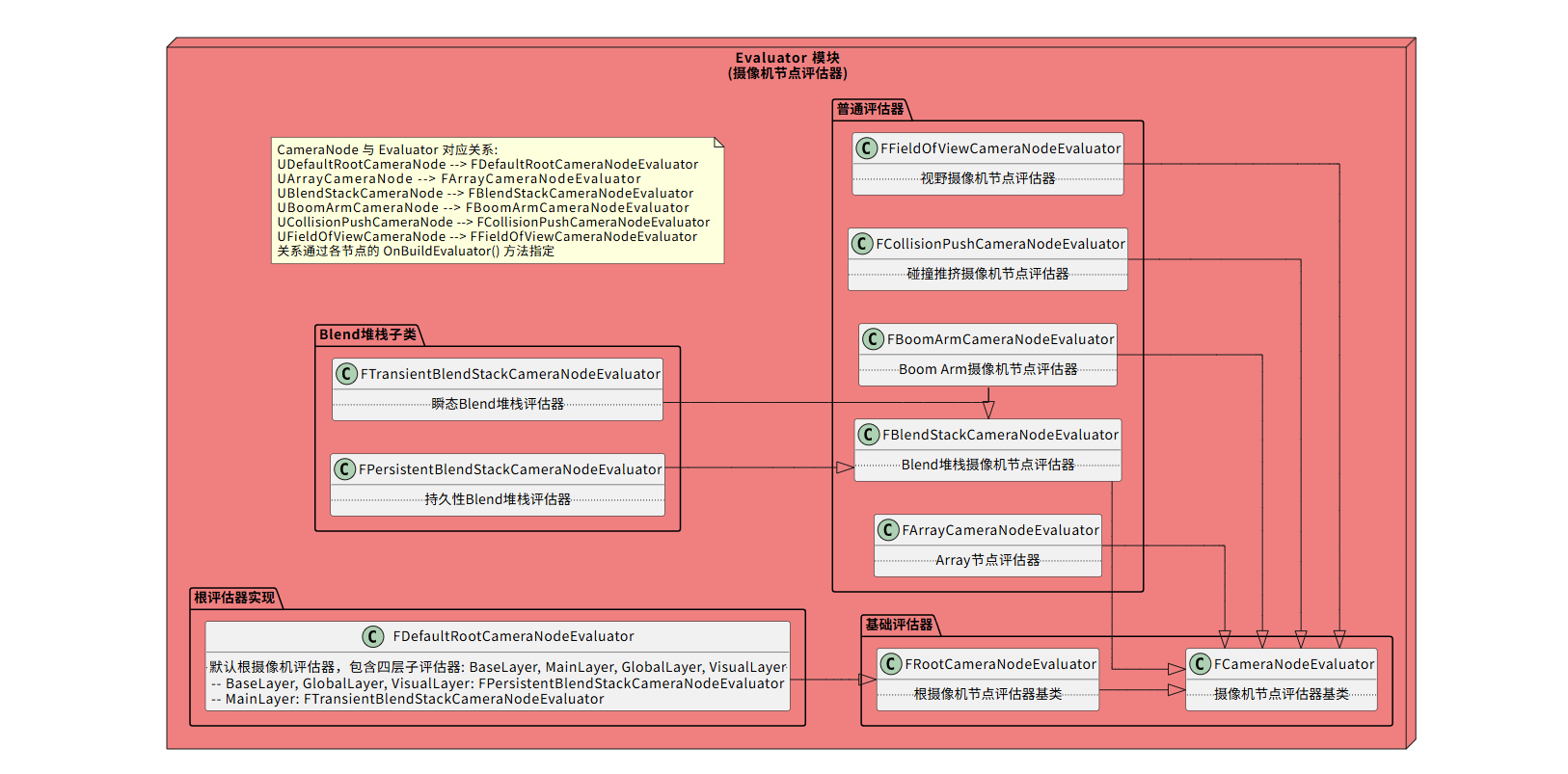

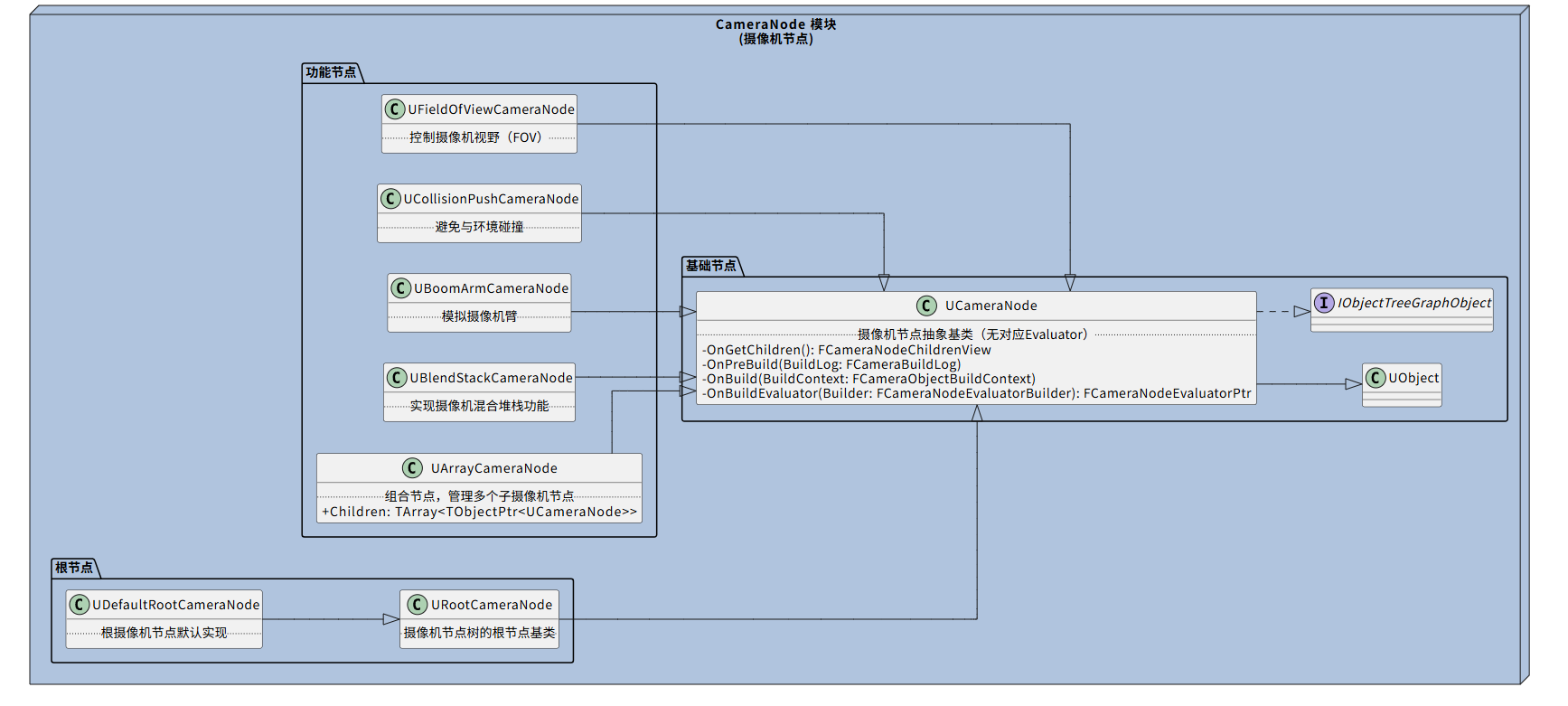

CameraNode & CameraNodeEvaluator

  • 构建CameraRig的各种摄像机节点都由对应的评估器用于解析节点的数据，对CameraPos产生影响。
  • 除了抽象基类 UCameraNode，派生的摄像机节点在重写OnBuildEvaluator中指定匹配的评估器。
  • 根节点的评估器 RootEvaluator 会遍历激活的CameraRig中节点解析器，并将结果叠加生成最终的CameraPos信息。整个过程在FCameraSystemEvaluator的Update中完成。
  • 摄像机评估器和摄像机节点一一对应，且根据CameraRig的激活状态进行刷新。

CameraNodeEvaluator 工作流程

// 初始化评估器，构建评估器完成后调用
void FCollisionPushCameraNodeEvaluator::OnInitialize(const FCameraNodeEvaluatorInitializeParams& Params, FCameraNodeEvaluationResult& OutResult)
{
    // 设置节点评估器的标记，这里无特殊标记
    SetNodeEvaluatorFlags(ECameraNodeEvaluatorFlags::None);

    // 获取本节点对应的 UCollisionPushCameraNode 数据对象
    const UCollisionPushCameraNode* CollisionPushNode = GetCameraNodeAs<UCollisionPushCameraNode>();

    // 初始化各个参数读取器，从对应CameraNode配置中读取相关属性，支持动态绑定和读取
    EnableCollisionReader.Initialize(CollisionPushNode->EnableCollision, true);             // 碰撞启用开关
    CustomSafePositionReader.Initialize(CollisionPushNode->CustomSafePosition);             // 自定义安全位置

    CollisionSphereRadiusReader.Initialize(CollisionPushNode->CollisionSphereRadius);       // 碰撞半径
    SafePositionOffsetReader.Initialize(CollisionPushNode->SafePositionOffset);             // 安全位置偏移量

    // 初始化推挤和平拉的插值器，若预设了插值器则使用其构建的双精度插值器，否则创建默认插值器
    PushInterpolator = CollisionPushNode->PushInterpolator ?
        CollisionPushNode->PushInterpolator->BuildDoubleInterpolator() :
        MakeUnique<TPopValueInterpolator<double>>();

    PullInterpolator = CollisionPushNode->PullInterpolator ?
        CollisionPushNode->PullInterpolator->BuildDoubleInterpolator() :
        MakeUnique<TPopValueInterpolator<double>>();
}

// 执行碰撞检测及摄像机位置的调整，保证摄像机视角不会穿墙或发生穿透
void FCollisionPushCameraNodeEvaluator::OnRun(const FCameraNodeEvaluationParams& Params, FCameraNodeEvaluationResult& OutResult)
{
    UWorld* World = Params.EvaluationContext->GetWorld();
    APlayerController* PlayerController = Params.EvaluationContext->GetPlayerController();

    // 获取安全位置，如果无法获取则返回空值
    TOptional<FVector3d> SafePosition = GetFinalSafePosition(Params, OutResult);

    // 判断状态区的碰撞功能是否启用，若未启用，调用处理函数直接使用安全位置并返回
    const bool bEnableCollision = EnableCollisionReader.Get(OutResult.VariableTable);

    if (!bEnableCollision)
    {
        HandleDisabledCollision(SafePosition.GetValue(), Params, OutResult);
        return;
    }

    // 如果当前评估类型非标准（如IK或无状态更新），跳过新碰撞检测逻辑
    // 向前推摄像机位置与上一次推挤状态相结合，实现平滑效果
    if (Params.EvaluationType != ECameraNodeEvaluationType::Standard)
    {
        if (SafePosition.IsSet())
        {
            const FVector3d CameraPoseLocation = OutResult.CameraPose.GetLocation();
            const FVector3d PushedLocation = CameraPoseLocation + (SafePosition.GetValue() - CameraPoseLocation) * LastDampedPushFactor;
            OutResult.CameraPose.SetLocation(PushedLocation);
        }
        return;
    }

    // 标准评估类型下，真正执行异步碰撞检测结果处理和新的碰撞检测逻辑
    HandleAsyncCollisionTraceResult(World, SafePosition.GetValue(), Params, OutResult);
    RunCollisionTrace(World, PlayerController, SafePosition.GetValue(), Params, OutResult);
}
  • 如果要理解其他的摄像机节点的运作方式，需要结合对应的评估器去调试。

GCS 获取结果

最后的CameraPos 由更新的 RootNodeResult来生成，参考如下：

void FCameraSystemEvaluator::GetEvaluatedCameraView(FMinimalViewInfo& DesiredView)
{
	const FCameraPose& CameraPose = RootNodeResult.CameraPose;
	DesiredView.Location = CameraPose.GetLocation();
	DesiredView.Rotation = CameraPose.GetRotation();
	DesiredView.FOV = CameraPose.GetEffectiveFieldOfView();
	DesiredView.DesiredFOV = DesiredView.FOV;

	DesiredView.AspectRatio = CameraPose.GetSensorAspectRatio();
	// 略
}

GCS蓝图接口：动态激活Camera Rig

GCS为蓝图提供了功能丰富的静态函数库 UActivateCameraRigFunctions​，能够在不同层级（Base, Global, Visual）动态激活新的摄像机Rig。其核心实现依赖于挂载在 APlayerController​ 上的组件 UControllerGameplayCameraEvaluationComponent​。示例代码如下：

void UActivateCameraRigFunctions::ActivateCameraRigImpl(UObject* WorldContextObject, APlayerController* PlayerController, UCameraRigAsset* CameraRig, ECameraRigLayer EvaluationLayer)
{
	// 查询当前摄像机系统宿主
	if (IGameplayCameraSystemHost* FoundHost = IGameplayCameraSystemHost::FindActiveHost(PlayerController))
	{
		UObject* FoundHostObject = FoundHost->GetAsObject();
		AActor* HostOwningActor = Cast<AActor>(FoundHostObject);
		bool bComponentCreated = false;
		CameraEvaluationComponent = UControllerGameplayCameraEvaluationComponent::FindOrAddComponent(HostOwningActor, &bComponentCreated);
		if (bComponentCreated)
		{
			CameraEvaluationComponent->Initialize(FoundHost->GetAsScriptInterface(), PlayerController);
		}
	}

	if (CameraEvaluationComponent)
	{
		CameraEvaluationComponent->ActivateCameraRig(CameraRig, EvaluationLayer);
	}
}
