GCS Editor Extensions & IGameplayCameraSystemHost

第一篇文章中我们简单介绍了GCS怎么激活，以及怎么在编辑器中利用它的工具链去构建对应行为的摄像机。

这篇文章主要介绍工具链中的UCameraAsset是怎么可以创建模版资源的，以及它是怎么指定CameraDirector的。

文章的后面部分我们还会对GCS的核心接口 IGameplayCameraSystemHost 进行介绍。

UPROPERTY(Instanced)

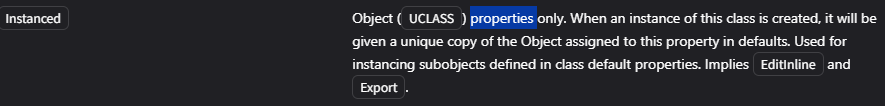

我们首先要介绍的UProperty的Instanced标签，官网对这个标签的介绍是：

简单来说就是当父对象被实例化或复制时，会为该属性自动创建独立的子对象实例。

典型对比示例

// 纹理资产，多个对象共享同一个纹理资源
UPROPERTY(Category=Test, EditDefaultsOnly)
UTexture2D* TestAsset;

// 组件，多个对象需要各自独立的组件实例
UPROPERTY(Category=Test, EditDefaultsOnly)
UStaticMeshComponent* TestComponent;

TestAsset 指向的是一个“共享的”资源（纹理），多个 actor 可以共享同一个纹理资源指针，内存节省且合理。
TestComponent 是 actor 的子对象，每个 actor 需要单独的组件实例（对象），否则组件状态会冲突。

这个区别就是通过 Instanced 标签体现的：

纹理属性不需要加 Instanced，就是共享指针。

组件属性则需要加 Instanced，表示每个包含它的对象中，都会实例化不同的组件对象。

/** The main skeletal mesh associated with this Character (optional sub-object). */
UPROPERTY(Category=Character, VisibleAnywhere, BlueprintReadOnly, meta=(AllowPrivateAccess = "true"))
TObjectPtr<USkeletalMeshComponent> Mesh;

// 上面的Instanced表述主要介绍这个标签的用法，实际上从ACharacter的Mesh组件来看，它是内部控制实例化的，蓝图层面只允许私有只读访问。
// 是否需要添加Instanced标签是根据实际需求来进行的，下面会进行说明。

实例说明

UCLASS(MinimalAPI)
class UCameraAsset : public UObject
{
private:
	/** The camera director to use in this camera. */
	UPROPERTY(Instanced)
	TObjectPtr<UCameraDirector> CameraDirector;
}

UCLASS(MinimalAPI, EditInlineNew)
class UBlueprintCameraDirector : public UCameraDirector
{
public:
	/** The blueprint class that we should instantiate and run. */
	UPROPERTY(EditAnywhere, Category="Evaluation")
	TSubclassOf<UBlueprintCameraDirectorEvaluator> CameraDirectorEvaluatorClass;
}

每个CameraAsset实例化的时候都会创建自己的CameraDirector实例。
CameraDirector的子类添加了EditInlineNew标签，这样它标记为可编辑的属性，可以在蓝图配置中进行剪辑。

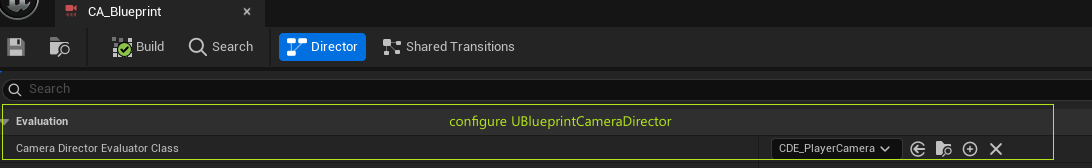

编辑器中的实际创建效果如下：

UCameraAssetEditor(UAssetEditor)

UAssetEditor 是编辑器中处理特定资产编辑流程的基类.

UAssetEditor 管理资产编辑器窗口生命周期、标签页，调用 Toolkit 实现 UI 逻辑
当用户点击内容浏览器中的某个资产时，如果有对应的 UAssetEditor，编辑器会创建实例打开该资产。

UCameraAsset 通过自定义的资产编辑器 UCameraAssetEditor 在编辑器中实现了类似 UDataAsset 的资产编辑功能。

/**
 * Base class for all asset editors.
 */
UCLASS(Abstract, MinimalAPI)
class UAssetEditor : public UObject, public IAssetEditorInstance；

/**
 * Editor for a camera asset.
 */
UCLASS(Transient)
class UCameraAssetEditor : public UAssetEditor
{
public:
	void Initialize(TObjectPtr<UCameraAsset> InCameraAsset);

public:
	// UAssetEditor interface
	virtual void GetObjectsToEdit(TArray<UObject*>& InObjectsToEdit) override;
	virtual TSharedPtr<FBaseAssetToolkit> CreateToolkit() override;

private:
	UPROPERTY()
	TObjectPtr<UCameraAsset> CameraAsset;
};

UCameraAssetEditor 继承自 UAssetEditor，负责CameraAsset的编辑功能。

通过覆写接口，指定了编辑器工具FCameraAssetEditorToolkit，以及编辑对象 CameraAsset。
FCameraAssetEditorToolkit实现了编辑器 UI 和逻辑：
- 树状视图、属性面板、视窗等编辑界面。
- 通过 DataBinding 和事件机制响应用户操作，修改资产内容。
- 支持资产内嵌组件（比如前面提到的 CameraDirector）的显示与编辑。
重点是：资产编辑器允许你“打开”该资产，像编辑蓝图或材质一样，实时修改其内部结构或参数，做到模板资产对用户透明且可操作。

UCameraAssetFactory(UFactory)

UFactory 是虚幻引擎编辑器中的基础工厂类，用于实现资产（Asset）和对象（Object）的创建和导入功能。

UCameraAssetFactory 继承于UFactory，主要负责 UCameraAsset 资产在编辑器中的创建流程。

/**
 * Implements a factory for UCameraAsset objects.
 */
UCLASS(hidecategories=Object)
class UCameraAssetFactory : public UFactory
{
public:
	// UFactory Interface
	virtual UObject* FactoryCreateNew(UClass* Class, UObject* Parent, FName Name, EObjectFlags Flags, UObject* Context, FFeedbackContext* Warn) override;
	virtual bool ConfigureProperties() override;

private:

	/** The type of camera director to create for this asset. */
	UPROPERTY(EditAnywhere, Category=Camera)
	TSubclassOf<UCameraDirector> CameraDirectorClass;
};

// 重新定义UCameraAsset的创建
UObject* UCameraAssetFactory::FactoryCreateNew(UClass* Class, UObject* Parent, FName Name, EObjectFlags Flags, UObject* Context, FFeedbackContext* Warn)
{
	UCameraAsset* NewCameraAsset = NewObject<UCameraAsset>(Parent, Class, Name, Flags | RF_Transactional);

	if (CameraDirectorClass)
	{
		UCameraDirector* NewCameraDirector = NewObject<UCameraDirector>(NewCameraAsset, CameraDirectorClass, NAME_None, RF_Transactional);
		NewCameraAsset->SetCameraDirector(NewCameraDirector);
	}

	return NewCameraAsset;
}

// 通过用户编辑器窗口选择获取CameraDirector类型
bool UCameraAssetFactory::ConfigureProperties()
{
	FCameraDirectorClassPicker Picker;

	CameraDirectorClass = nullptr;
	TSubclassOf<UCameraDirector> ChosenClass;
	const bool bPressedOk = Picker.PickCameraDirectorClass(ChosenClass);
	if (bPressedOk)
	{
		CameraDirectorClass = ChosenClass;
	}
	return bPressedOk;
}

工作流程

用户在编辑器中新建资产时，编辑器会查找所有注册的 UFactory。
根据新建资产类型(需匹配 SupportedClass），调用对应的 UFactory::FactoryCreateNew 来创建实例。
创建后的资产实例会自动添加到内容浏览器，并打开相关编辑器。

UActorFactory

UActorFactory 不是 UFactory的子类，它用于创建场景中的 Actor 实例的工厂类。

聚焦于“世界场景中的对象创建”。
在编辑器 Windows->Place Actors 中拖拽资产到关卡时，决定如何将资产转换成 Actor 放置到关卡中.

UCLASS()
class UGameplayCameraActorFactory : public UActorFactory
{
public:

	UGameplayCameraActorFactory(const FObjectInitializer& ObjInit);

	// UActorFactory interface.
	virtual AActor* SpawnActor(UObject* InAsset, ULevel* InLevel, const FTransform& InTransform, const FActorSpawnParameters& InSpawnParams) override;
	virtual bool CanCreateActorFrom( const FAssetData& AssetData, FText& OutErrorMsg ) override;
};

UGameplayCameraActorFactory::UGameplayCameraActorFactory(const FObjectInitializer& ObjInit)
	: Super(ObjInit)
{
	// 指定要生产的Actor类型
	NewActorClass = AGameplayCameraActor::StaticClass();
}

AActor* UGameplayCameraActorFactory::SpawnActor(UObject* InAsset, ULevel* InLevel, const FTransform& InTransform, const FActorSpawnParameters& InSpawnParams)
{
	AGameplayCameraActor* NewActor = Cast<AGameplayCameraActor>(Super::SpawnActor(InAsset, InLevel, InTransform, InSpawnParams));
	if (NewActor)
	{
		// 可以通过UCameraAsset的资源直接生成AGameplayCameraActor
		if (UCameraAsset* CameraAsset = Cast<UCameraAsset>(InAsset))
		{
			UGameplayCameraComponent* NewComponent = NewActor->GetCameraComponent();
			NewComponent->CameraReference.SetCameraAsset(CameraAsset);
		}
	}
	return NewActor;
}

bool UGameplayCameraActorFactory::CanCreateActorFrom(const FAssetData& AssetData, FText& OutErrorMsg)
{
	// 在 UPlacementSubsystem 判断是否启用那个ActorFactory时，将UCameraAsset和当前ActorFactory关联起来
	if (AssetData.IsValid() && AssetData.IsInstanceOf(UCameraAsset::StaticClass()))
	{
		return true;
	}
}

UGameplayCameraActorFactory 定义了 AGameplayCameraActor 的创建方式，并扩展支持从UCameraAsset来影响创建的 AGameplayCameraActor。
这个扩展非常巧妙，可以将UCameraAsset的配置应用到AGameplayCameraActor 的组件中，这样可以在编辑器中查看受当前CameAsset影响到的AGameplayCameraActor。
- 可以在编辑中拖拽这个Actor, 看到摄像机的轨迹变换。
由UPlacementSubsystem(UEditorSubsystem)通过FindAssetFactoryFromAssetData来决策当前资源关联的Factory。
相似的实现有UGameplayCameraRigActorFactory

UGameplayCameraComponent

UGameplayCameraComponent 是虚幻引擎 GCS 中用于替代传统 UCameraComponent 的新型摄像机组件。

它在自身的 Camera Evaluation context 上运行配置的 CameraAsset，提供灵活且强大的摄像机控制和配置能力。
核心摄像机功能由其父类 UGameplayCameraComponentBase负责实现，它主要提供CameraAsset以外部参数的配置功能。

FCameraAssetReference

class UGameplayCameraComponent : public UGameplayCameraComponentBase
{
public:
	/** The camera asset to run. */
	UPROPERTY(BlueprintReadWrite, EditAnywhere, Category=Camera, meta=(SequencerHideProperty=true))
	FCameraAssetReference CameraReference;
}

struct FCameraAssetReference
{
private:
	/** The referenced camera asset. */
	UPROPERTY(EditAnywhere, Category=Camera)
	TObjectPtr<UCameraAsset> CameraAsset;

	/** The camera asset's parameters. */
	UPROPERTY(EditAnywhere, Category="", meta=(FixedLayout=true, InterpBagProperties=true, DisplayName="Camera Parameters"))
	FInstancedPropertyBag Parameters;
};

FCameraAssetReference 是一个包含对 UCameraAsset 的引用，并管理该资产内所有关联 Camera Rig 的动态参数覆盖的结构体。类似于一个"包装器"。
FCameraAssetReference 通过内置的动态属性容器 FInstancedPropertyBag，支持对摄像机Rig参数的灵活自定义和实时调整。

FInstancedPropertyBag

强大灵活的运行时动态属性容器，打破了传统静态结构体束缚，允许动态地定义、修改、添加和读取属性。简单用法示例：

// 定义动态属性包作为组件属性
UPROPERTY(EditDefaultsOnly, Category=Common)
FInstancedPropertyBag Bag;

// 动态添加属性
Bag.AddProperties({
    { "Temperature", EPropertyBagPropertyType::Float },
    { "Count", EPropertyBagPropertyType::Int32 }
});

// 设置属性值
Bag.SetValueFloat("Temperature", 25.0f);
Bag.SetValueInt32("Count", 10);

// 读取属性值
auto TempValue = Bag.GetValueFloat("Temperature");
if (TempValue.IsValid()) {
    float Temperature = TempValue.GetValue();
}

工作机制

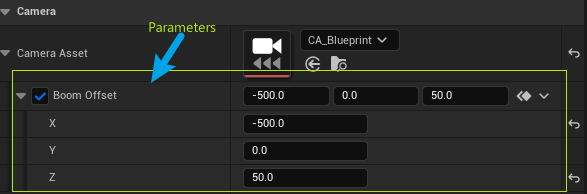

当 CameraAsset 里的 Camera Rig 创建新的外部参数时，这些参数会暴露到 GameplayCameraComponent 的属性编辑界面，实现参数与组件属性的同步。
这种同步及参数绑定主要依赖于源码工程中 Build 目录下的构建器系统（FCameraAssetBuilder, FCameraRigAssetBuilder等）生成反射及绑定代码，确保数据驱动的参数及时更新。

如果没有配置 Camera Rig的参数，这里是不会出现对应配置的

IGameplayCameraSystemHost

IGameplayCameraSystemHost 是GCS中的核心接口，定义了作为摄像机系统宿主的对象必须遵循的行为和访问规则。

提供统一的摄像机系统上下文访问协议，确保宿主能创建、销毁、更新并共享自身摄像机评估器实例（FCameraSystemEvaluator）。
支持动态判定运行时真正的摄像机宿主角色，参考如下：

IGameplayCameraSystemHost* IGameplayCameraSystemHost::FindActiveHost(APlayerController* PlayerController)
{
	if (PlayerController)
	{
		if (PlayerController->PlayerCameraManager)
		{
			if (IGameplayCameraSystemHost* CameraManagerHost = Cast<IGameplayCameraSystemHost>(PlayerController->PlayerCameraManager))
			{
				return CameraManagerHost;
			}
		}
		if (AActor* ViewTarget = PlayerController->GetViewTarget())
		{
			if (IGameplayCameraSystemHost* ViewTargetHost = ViewTarget->FindComponentByInterface<IGameplayCameraSystemHost>())
			{
				return ViewTargetHost;
			}
		}
	}
	return nullptr;
}

这是一个Static的方法，期待的行为是以实现IGameplayCameraSystemHost的PlayerCameraManager作为主体Host, 若没有，则通过ViewTarget来挑选。
允许有多个实现接口的Host的实例，但运行的时候只有主体Host处于激活状态。

Interface Implementation Without Override (Shared Module)

引擎中 UGameplayCameraSystemComponent、UGameplayCameraComponentBase 以及 AGameplayCamerasPlayerCameraManager 都实现了 IGameplayCameraSystemHost 接口，但接口的核心方法均未被重写，而是使用了接口提供的统一通用实现。

这种设计表现出一种独特的架构思想：

接口本身构建了一个分布式的系统框架，不同的宿主（“工作站”）持有独立的摄像机系统工作环境，运行时根据状态动态选取一个宿主进行摄像机系统的控制和管理。
这种机制类似于一个分布式工作站集群，只有一台工作站被激活处理实际的请求。
各实现类根据自身职责定位，扩展特定功能和状态管理，但不会改变接口的核心行为逻辑，从而保证了系统的一致性和易维护性。

IGameplayCameraSystemHost 的初始化

初始化以实现了接口 IGameplayCameraSystemHost 的宿主对象为入口和载体，即只有当关卡中至少有一个此接口的实现宿主存在，初始化才会真正发生。

如果关卡中不存在任何实现了该接口的宿主，则不会初始化。
宿主的接口初始化只能执行一次，IGameplayCameraSystemHost提供了对应的实现。

编辑器预览模式下的初始化示例

在空关卡中添加了一个带有 GameplayCameraComponent 的角色时，初始化流程的触发过程：

// 具体流程包括：
UGameplayCameraComponentBase::TickComponent
UGameplayCameraComponentBase::AutoManageEditorPreviewEvaluator //WITH_EDITOR
UGameplayCameraComponentBase::EnsureCameraSystemHost  // 确保初始化只完成一次
	IGameplayCameraSystemHost::InitializeCameraSystem

// 由于编辑器预览模式无 PlayerController 存在，组件本身成为当前激活的宿主。
ActivateCameraEvaluationContext(nullptr, this, EGameplayCameraComponentActivationMode::Push);

运行时模式（编辑器运行或真实游戏）下的初始化示例

关卡默认创建挂载 GameplayCameraComponent 的角色，运行此关卡。

AActor::Beginplay
UGameplayCameraComponentBase::ActivateCameraForPlayerController
UGameplayCameraComponentBase::EnsureCameraSystemHost   // 确保初始化只完成一次
	IGameplayCameraSystemHost::InitializeCameraSystem

// PlayerController 存在, 但其 PlayerCameraManager 未被替换为支持 GCS 的实现，组件本身成为当前激活的宿主。
ActivateCameraEvaluationContext(PlayerController, this, EGameplayCameraComponentActivationMode::Push);

UGameplayCameraComponentBase

当游戏中 PlayerController 的 PlayerCameraManager 被替换为支持 GCS 的 AGameplayCamerasPlayerCameraManager 类型后，所有挂载了 UGameplayCameraComponentBase 的组件将放弃自身独立持有的摄像机系统评估器，转由 PlayerCameraManager 统一管理。

具体过程（代码片段核心）：

IGameplayCameraSystemHost* PlayerControllerHost = nullptr;
if (bSetAsViewTarget && PlayerController)
{
    PlayerControllerHost = Cast<IGameplayCameraSystemHost>(PlayerController->PlayerCameraManager);
}
if (PlayerControllerHost)
{
    if (HasCameraSystem())
	{
		DestroyCameraSystem();  // 销毁自身的 CameraSystemEvaluator
	}
    ActivateCameraEvaluationContext(PlayerController, PlayerControllerHost, ActivationMode);
}
else
{
    // 旧版 PlayerCameraManager 或无 PlayerController，组件独立运作
}

void UGameplayCameraComponentBase::ActivateCameraEvaluationContext(APlayerController* PlayerController, IGameplayCameraSystemHost* Host, EGameplayCameraComponentActivationMode ActivationMode)
{
	TSharedPtr<FCameraSystemEvaluator> HostEvaluator = Host->GetCameraSystemEvaluator();
	FCameraEvaluationContextStack& ContextStack = HostEvaluator->GetEvaluationContextStack();

	switch (ActivationMode)
	{
		case EGameplayCameraComponentActivationMode::Push:
			ContextStack.PushContext(EvaluationContext.ToSharedRef());
			break;
		default:
			ensure(false);
			break;
	}
}

组件主动销毁自己的 CameraSystemEvaluator，并将摄像机评估上下文激活权移交给 PlayerCameraManager 的评估器上下文堆栈(ContextStack)。
AGameplayCamerasPlayerCameraManager 作为全局管理者，通过 ContextStack 统一调度管理若干摄像机评估上下文，最终决定玩家视角。
如果不存在支持的 PlayerCameraManager，组件自行作为独立宿主运行，管理自身摄像机轨迹。

UGameplayCameraSystemComponent

在虚幻 5.6的GCS实现中，UGameplayCameraSystemComponent 是独立运行的Host，并不受这里的PlayerCameraManager管理，只和当前ViewTarget有关。

只有挂载这个组件的AGameplayCameraSystemActor可以创建蓝图子类。
UGameplayCameraSystemComponent 需要配置关联的PlayerController, 才能正常完成接口初始化。
UGameplayCameraSystemComponent 是通过GCS来进行计算的摄像机视角的，没有配置的话会是一个固定视角。
- 可以激活Global和Visual层级的Game Rig, 但是实测下来摄像机视角没有变化，待后续继续确认原因。
- 最大的问题有两个（等待后续解决）：
  - 重启编辑器关卡后，CameraSystemEvaluator的Owner 弱指针检查报错。导致 DebugDraw 无法正常运行。
  - 这个组件可以在Global和Visual层添加CameraRig，但是测试下来未生效。原因未知。

Warning

在5.6版本中不建议使用 UGameplayCameraSystemComponent相关的内容，测试下来感觉还在开发中，依然存在不少问题。
