一次 VS 输出与 GS 输入不匹配引发的显示与性能问题

May 26, 2026About 4 minUnreal EngineOptimizationGraphic

一次 VS 输出与 GS 输入不匹配引发的显示与性能问题

这是一篇调试记录：某主机平台上点光源阴影渲染莫名变得极慢、还伴随显示破损，最后查出根因是 Vertex Shader 的输出结构和 Geometry Shader 的输入结构不匹配，导致 GS 阶段生成了大量无效图元。方法本身和平台无关，记下来当案例。

问题表现

特定区域 GPU 消耗异常升高、帧率明显下降。GPU trace 显示瓶颈在渲染点光源（PointLight）ShadowMap 上——渲染某个角色风格体时单这一项就超过 50ms，而在另一台对照主机平台上同样的内容只花 1ms。两台平台跑同一套引擎和 shader，50 倍差距明显不正常。

调查步骤

抓帧分析，引擎走的是 OnePassPointLightGS：用一次 draw、在 Geometry Shader 里借助视图投影矩阵把网格体投到点光源 cubemap 的 6 个面上，一趟渲染出多面的阴影贴图。GS 主体大致是：

struct VsOut
{
    float4 GSPos : TEXCOORD6;
};
float4x4 ViewCubeMapMatrix[6];
float4x4 ProjectionMatrix;

[MAX_VERTEX_COUNT(18)]
void main(Triangle VsOut input[3], inout TriangleBuffer<PsIn> GSCubeMapTriBuffer)
{
    for (int f = 0; f < 6; ++f)
    {
        PsIn output;
        output.TargetIndex = f;
        for (int v = 0; v < 3; v++)
        {
            output.pos = mul(input[v].GSPos, ViewCubeMapMatrix[f]);
            output.pos = mul(output.GSPos, ProjectionMatrix);
            GSCubeMapTriBuffer.Append(output);
        }
        GSCubeMapTriBuffer.RestartStrip();
    }
}

1. 对比两个平台的输出。 GPU capture 里检查对应 draw，发现出问题的平台 depth render target 上的输出有异常。编辑器里看到这盏灯放在模型内部，临时把灯挪到模型外面，再对比两个平台的 depth 输出：

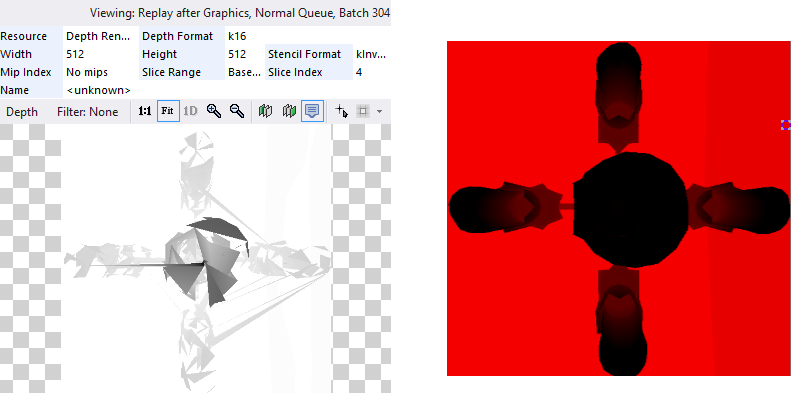

左边是出问题平台的输出，模型明显已经破损；右边对照平台正常。

2. 排除 shader 计算本身的错误。 当时该平台的 GPU profiler 还不支持直接查看 Geometry Shader 的输出，没法一眼看出破损原因。于是层层排除：

  • 通过平台厂商的技术支持确认，性能瓶颈是因为 GS 输出后生成了大量 depth 采样；
  • 对比两个平台的 shader 代码，没有差异；
  • 用 RenderDoc 抓了 PC 的 capture，把出问题平台里 VS 和 GS 的 constant buffer 导进 RenderDoc，确认 constant buffer 是正确的；
  • 用该平台的 shader debugger 调 GS，顶点计算后的输出值和 RenderDoc 里 GS 的输出基本一致——说明 shader 计算本身没问题。

3. 锁定异常图元。 在 GPU replay 时改 GS 代码，加个条件只输出明显异常的 primitive：

if (input[1].pos.x - input[0].pos.x > 10) // 只看跨度异常大的图元

调试发现 GS 输入的部分 primitive 里，三个顶点中有两个坐标值完全一致：

x  26.920013   y  -1.2841797   z  56.755623   w  57.698883
x  -21.102783  y   0.6359863   z  52.35645    w  53.304108
x  -21.102783  y   0.6359863   z  52.35645    w  53.304108

4. 用 padding 验证猜想。 尝试给 GS 输入的 VsOut 加一个 float4 padding：

struct VsOut
{
    float4 GSPos : TEXCOORD6;
    float4 padding;
};

重新 replay 后显示正常、耗时降回 1ms 左右。基本可以确定：VS 输出和 GS 输入的内存布局对不上，GS 读到了错位的顶点数据，生成了大量无效图元。

问题修复

回头看 VS 这边声明的输出：

struct VsOut
{
    float4 GSPos : TEXCOORD6;
};
void MainForGS(FVertexFactoryInput Input,
    out VsOut OutParameters,
    out float4 OutPosition : S_POSITION)

VS 多输出了一个 OutPosition，而 GS 的输入结构里没有对应字段，于是两边布局错位。在其他版本引擎代码里确认，这些主机平台的 VS 其实不需要输出 OutPosition，可以用宏把它屏蔽掉：

void MainForGS(
    OPTIONAL_VertexID
    FVertexFactoryInput Input,
#if USING_TESSELLATION
    out FShadowDepthVSToDS OutParameters
#elif ONEPASS_POINTLIGHT_SHADOW
    out FShadowDepthVSToGS OutParameters
    #if FEATURE_LEVEL >= FEATURE_LEVEL_SM4 && USING_VERTEX_SHADER_LAYER
        , out uint LayerIndex : SV_RenderTargetArrayIndex
    #endif
#else
    #error Invalid permutation for MainForGS
#endif
#if COMPILER_METAL
#define SKIP_UNUSED_POSITION
    // Metal 需要一个 position 输出
    , out float4 UnusedPosition : SV_POSITION
#endif
    )
{

去掉多余的 OutPosition 输出后，VS 输出与 GS 输入对齐，显示恢复正常、性能回到正常水平。

总结

  • 先用 GPU trace 定位性能瓶颈，再根据瓶颈确定调查方向——本例瓶颈指向 GS 输出后的海量 depth 采样，于是聚焦在 GS 的输入输出上。
  • 重点检查 shader 各阶段之间的输入/输出布局是否对齐。VS 的输出结构和 GS 的输入结构一旦字段对不上，GS 会读到错位数据，既显示破损又会爆量无效图元拖垮性能，而 shader 单独算又「看起来没错」，很有迷惑性。
  • 当平台的 GPU 工具不支持查看某个 shader 阶段的输出时，多管齐下交叉验证：厂商支持、RenderDoc 导入 constant buffer、shader debugger 单步、replay 时改 GS 加过滤条件、以及用 padding 试探内存布局。
  • 平台提供的 Shader Compiler / 反汇编界面能直接核对 shader 的输入输出签名，是确认两阶段是否匹配的最快途径。
