GPUView：从 ETW trace 看 CPU/GPU 排队与掉帧
GPUView：从 ETW trace 看 CPU/GPU 排队与掉帧
GPUView 是 Windows Performance Toolkit 里的工具，基于 ETW（Event Tracing for Windows）抓取系统级 trace，把 CPU 队列、GPU 硬件队列、各进程的 DMA 包、present、vsync 全画在一条时间轴上。它最擅长回答两个问题：这帧是 CPU 还是 GPU 在拖后腿，以及掉帧到底卡在哪个环节。

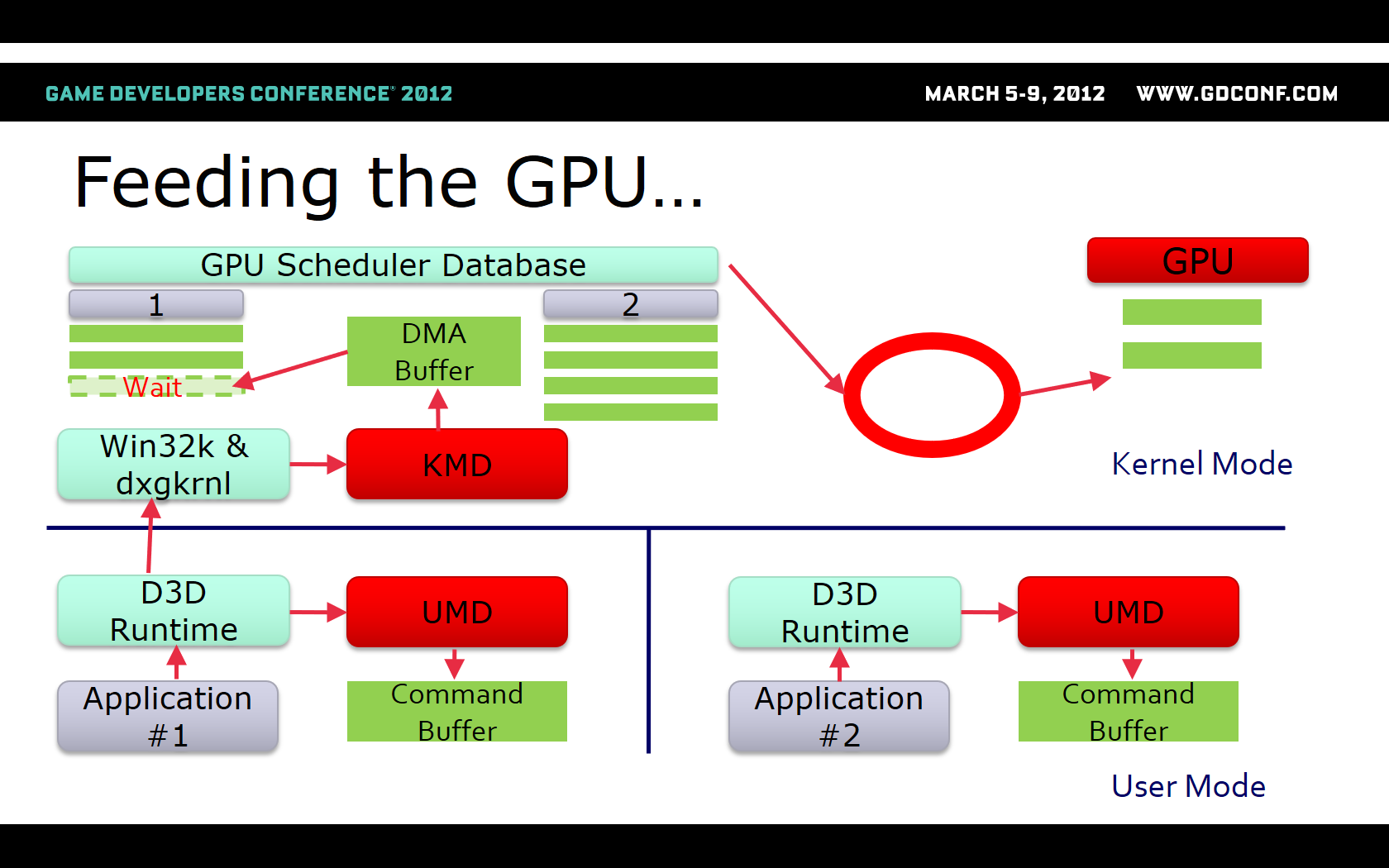

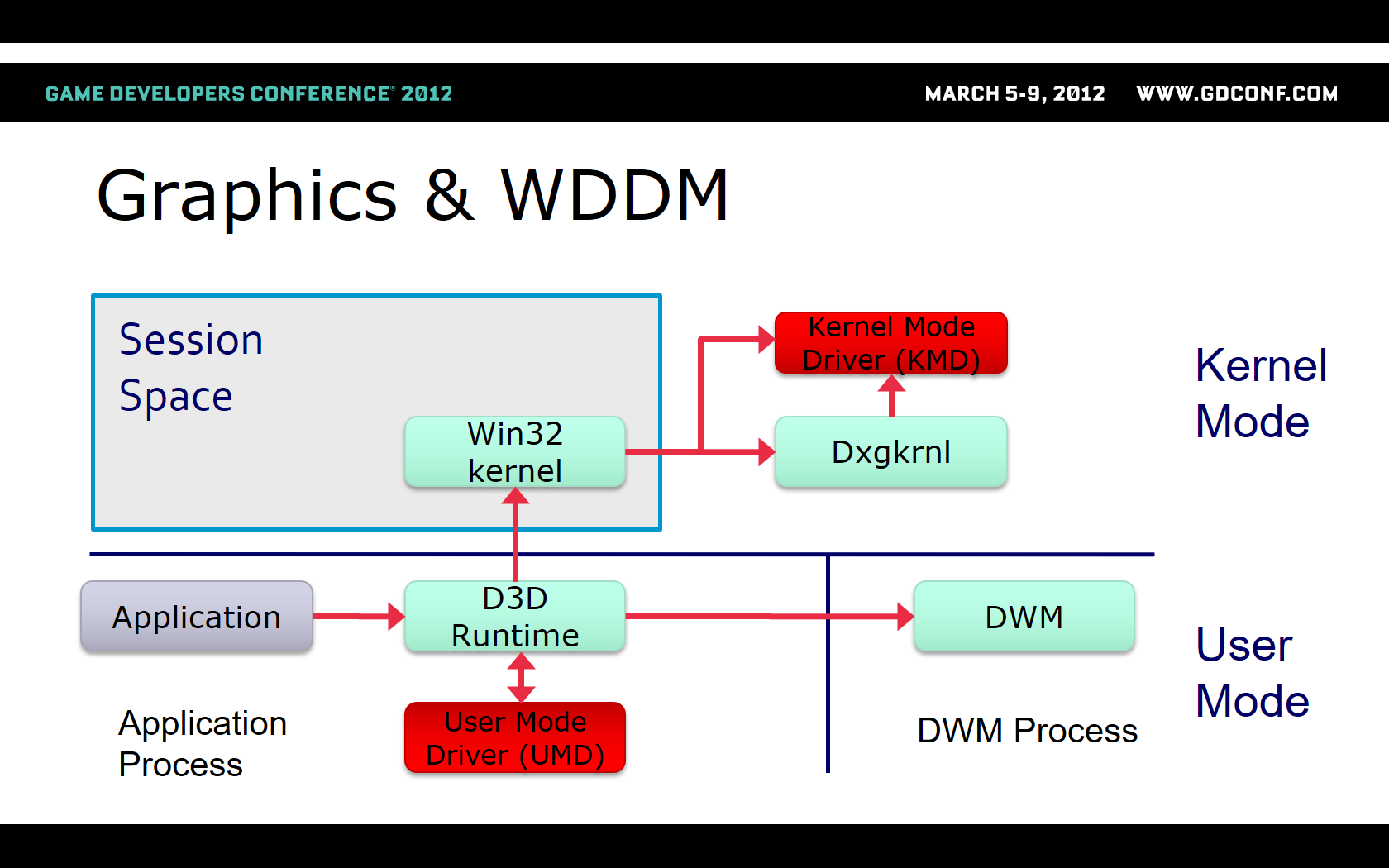

入门可以先读这篇经典文章 https://graphics.stanford.edu/~mdfisher/GPUView.html，或下面两页速览图：
抓取数据

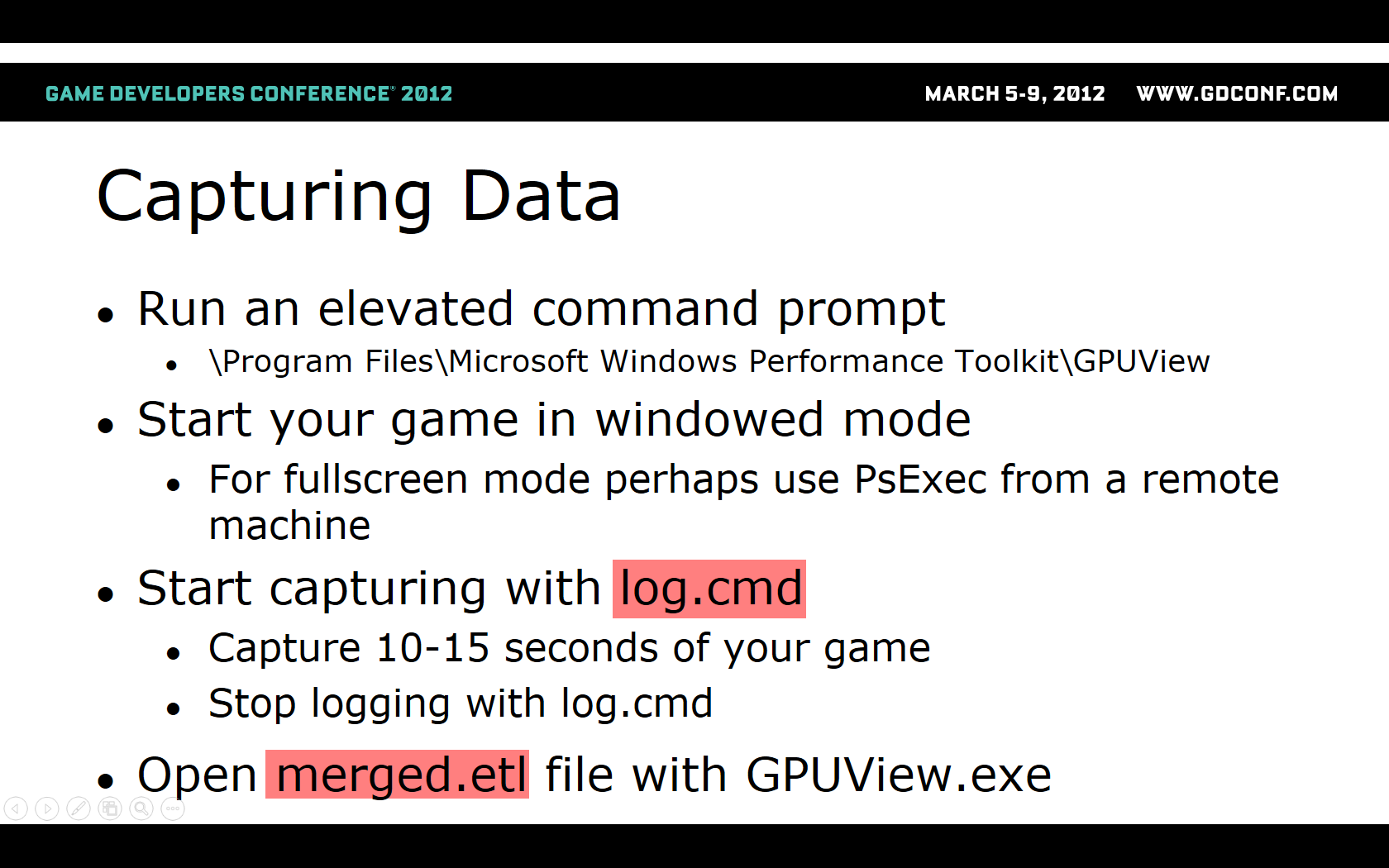

GPUView 随 Windows SDK / WPT 一起装。用自带的 log.cmd 开始/停止抓取，会生成一个 .etl，再用 GPUView 打开：
定位 swap 事件和掉帧
profiling 一个游戏，第一步是先找到掉帧发生的位置。在 GPUView 里这么做：

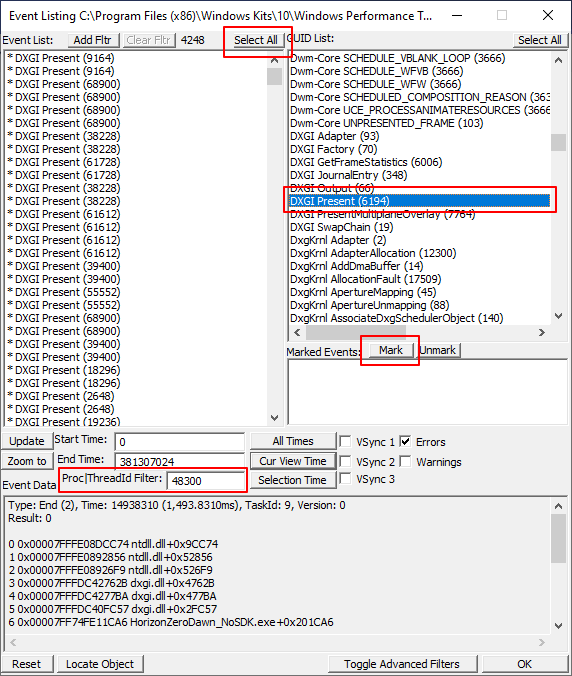

- 按
Ctrl + E调出 Event List 窗口 - 选中 DXGI Present 事件
- 点左侧 Select All

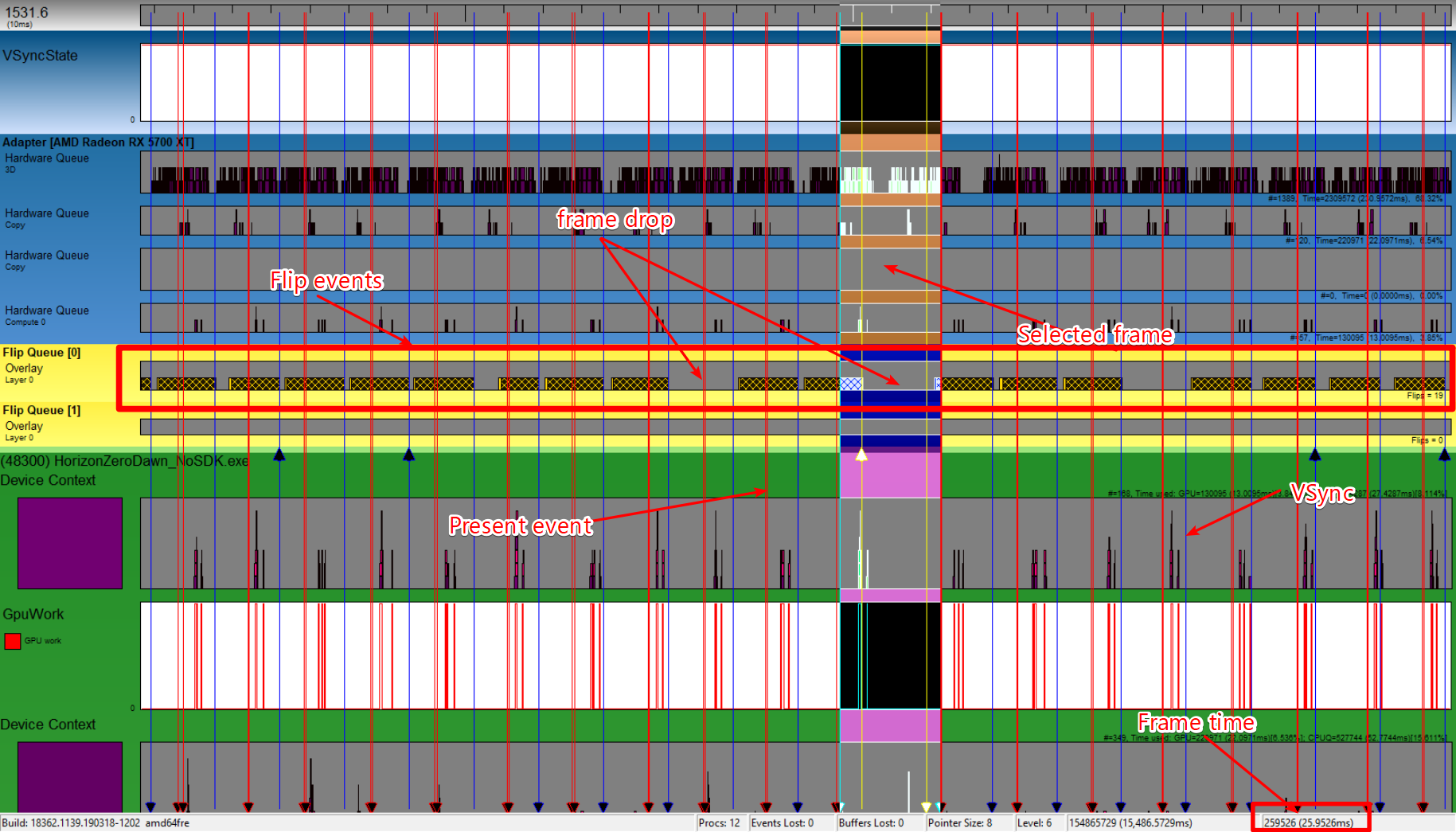

之后时间轴上会标出：
- 红色竖线是你代码里调的 present 事件
- 蓝色竖线是 vsync
- 对照 Flip Queue 里的 Flip Events，凡是某个 vsync 前没有对应 Flip Queue Entry 的，就是错过了一次 vsync——也就是掉帧
- 选中卡顿的那一帧，右下角状态栏会显示它的帧时间
这样就能快速框出掉帧位置。接下来判断瓶颈在 CPU 还是 GPU。
判断 GPU bound
看 GPU 硬件队列（Hardware Queue）那一行：
- 如果 GPU 队列始终排满、几乎没有空隙，DMA 包一个接一个、present 在等 GPU 把活干完，就是 GPU bound——GPU 是瓶颈，CPU 提交完命令后在干等。
- 典型特征是 CPU 的 context queue 早早清空，而 GPU 队列还在持续工作，帧的结束时间被 GPU 完成时间决定。
这种情况要往渲染负载上找：draw call 太多、overdraw、shader 太重、带宽打满等。
判断 CPU bound
反过来看 CPU 侧的队列（每个进程的 Context CPU Queue）和 GPU 队列之间的关系：
- 如果 GPU 硬件队列频繁出现空洞（GPU 干完活在等下一个包），而 CPU 队列填包的节奏跟不上，就是 CPU bound——GPU 在饿肚子，瓶颈在 CPU 准备命令的速度。
- 也常见于主线程被某段逻辑卡住、present 迟迟提交不上来，时间轴上表现为 present 红线之间间隔被 CPU 侧的长任务撑大。
这种情况要往 CPU 侧找：游戏线程逻辑、driver 提交开销、command list 录制太慢等，可以再配合 CPU profiler（如 Optick、WPA）细看是哪段代码。
查看调用栈回溯
抓取时如果在 log.cmd 的 trace 配置里打开了带 stackwalk 的 provider，GPUView/WPA 里就能对某个事件展开 CPU 调用栈，看清是哪条代码路径提交了这个 DMA 包或发起的 present。没有栈信息时，事件只能定位到 API 层，加上 stackwalk 才能落到具体函数。
添加自定义事件标记
想在时间轴上插自己的标记，便于把引擎里的逻辑阶段对应到 GPUView 的时间线，可以参考：
注册自定义 ETW provider 后，记得在 log.cmd 的 trace 列表里把你的事件加进去，否则抓不到。
